Простой пневмопистолет для герметика своими руками



Когда под рукой нет пистолета для герметика (или пользоваться им неудобно, некоторые пишут в интернете: «устаешь давить на курок при большом объеме работ, а пистолета с электроприводом нет»), приходится придумывать, как выдавить силикон из тубы подручным способом.

Когда объем работ невелик, например, можно взять молоток и давить на поршень его рукояткой.


Изготовим более удобное устройство всего из трёх деталей. Выдавливать герметик мы будем воздухом от насоса или компрессора.


Для изготовления пистолета нам потребуется:
  • Старая туба от герметика

  • Вентиль от автомобильной камеры

  • Стальная проволока диаметром 2 — 3 мм

  • Дрель или шуруповёрт со сверлами (желательно)

  • Плоскогубцы

  • Нож или ножницы.


Ход работы

Для начала извлекаем поршень из старой тубы. Можно выдавить его, вставив прочный стержень в выходное отверстие. А можно просто разрезать корпус тубы ножом или ножницами.

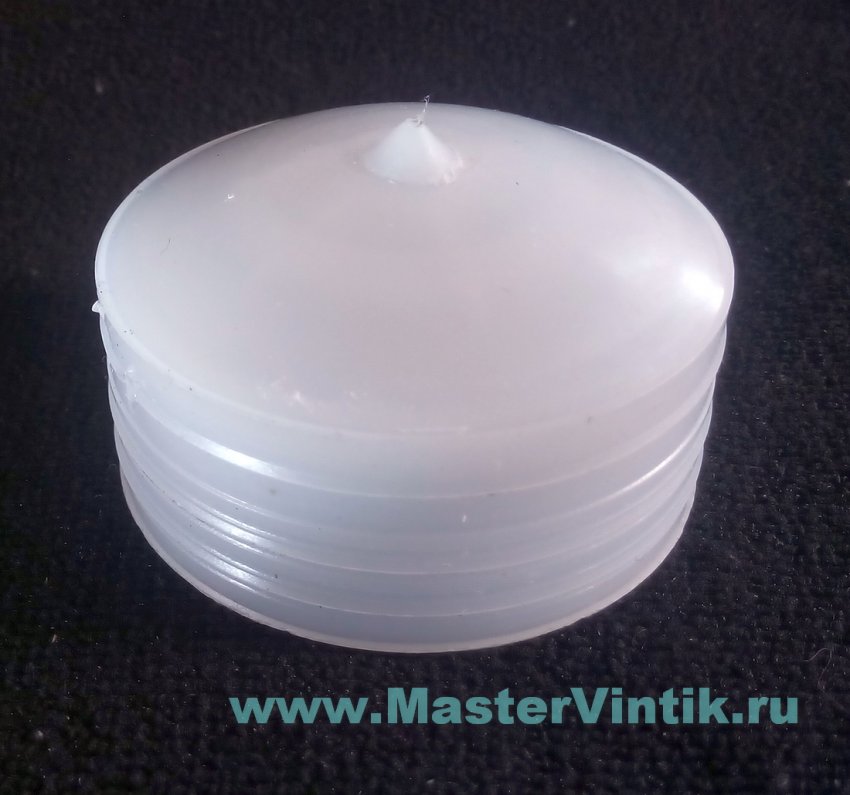

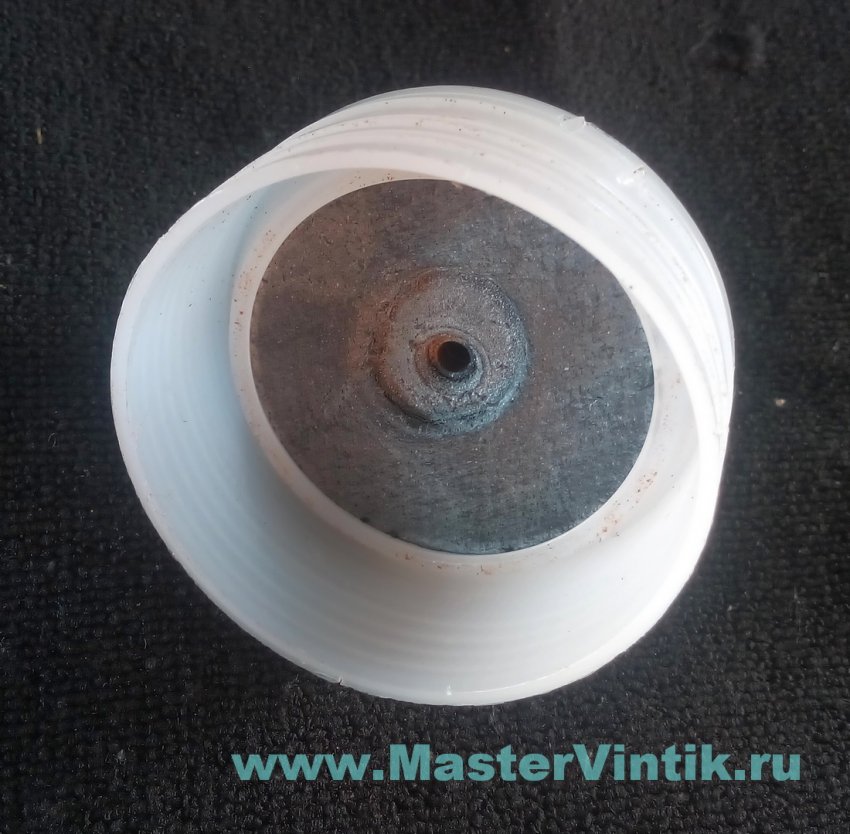

Получаем такую деталь:

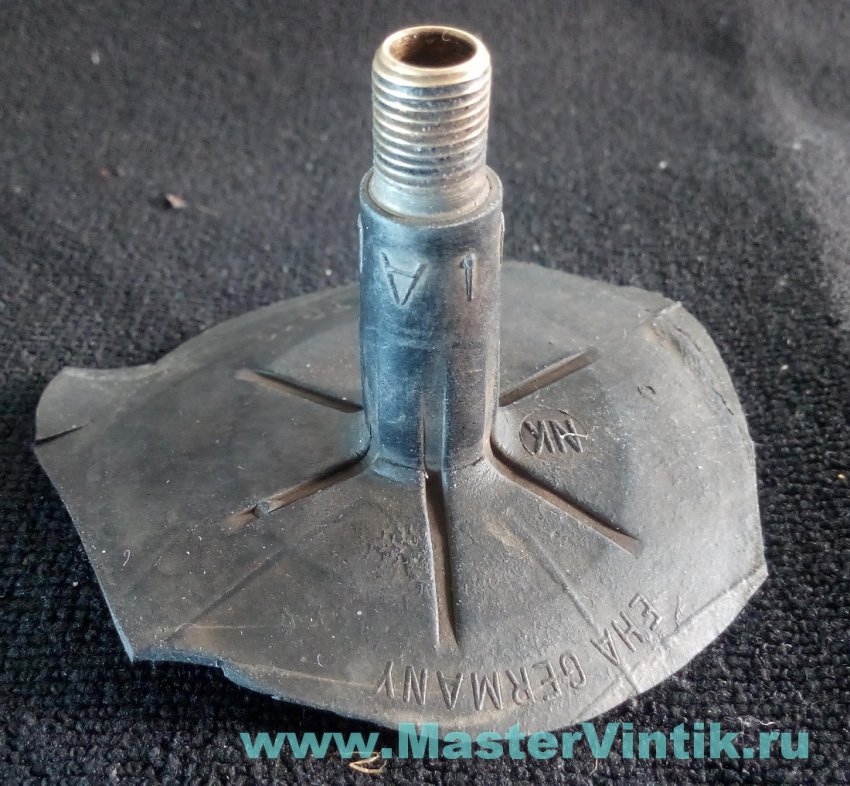

Берём вентиль от автокамеры без золотника. Как (см. фото). Можно взять вентиль от бескамерки.

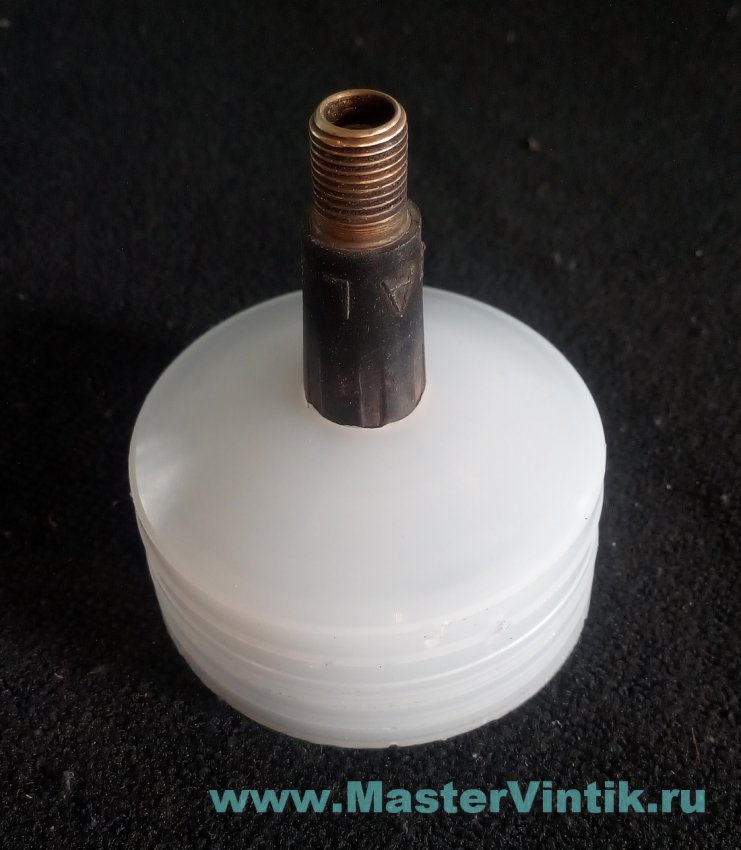

Далее сверлим отверстие в поршне под вентиль. Соединяем. Получаем деталь, как на фото:





Назовем ее заглушкой.





Желательно здесь немного промазать стыки клеем или герметиком.


В заглушке рядом с отверстием под вентиль сверлим ещё одно отверстие диаметром 5-6 мм. Если планируется использовать насос с ручным или ножным приводом или подключать наше устройство через подкачивающий пистолет, это второе отверстие можно не сверлить. Если нет дрели или шуруповёрта, все сверления можно сделать ножницами, особой точности не потребуется.


Вставляем заглушку в тубу вентилем наружу.


Если подать воздух, он начнет давить на поршень тубы и выдавливать герметик.

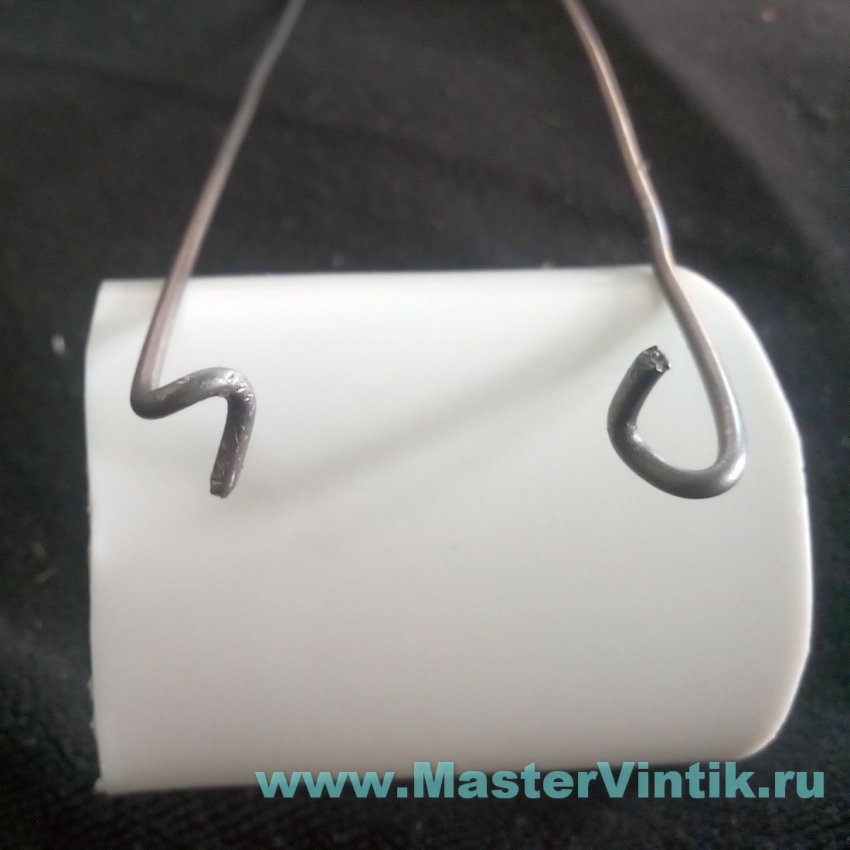

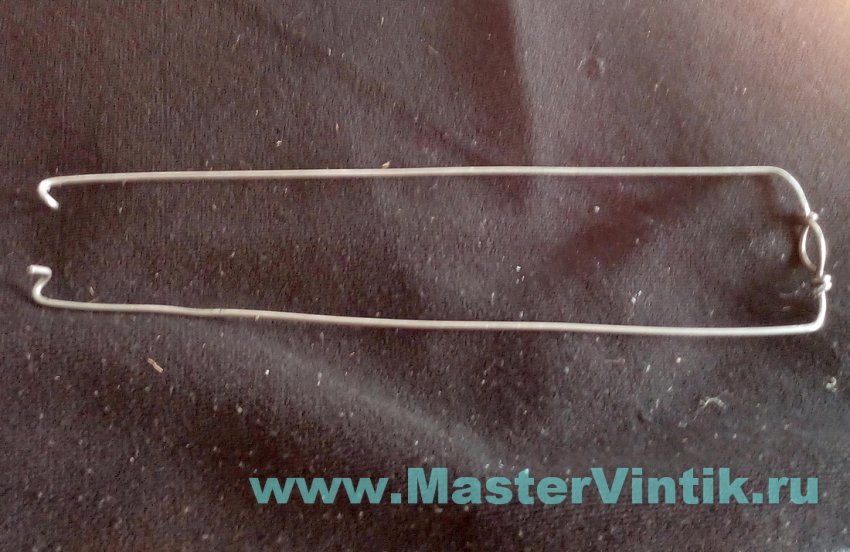

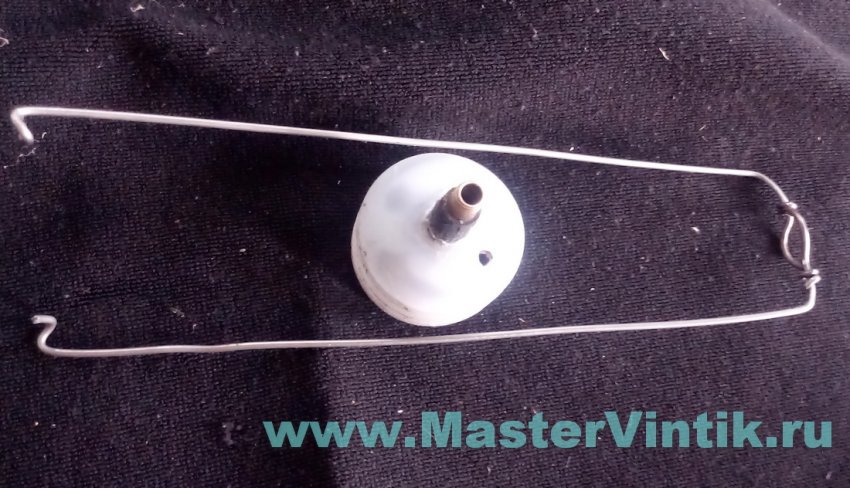

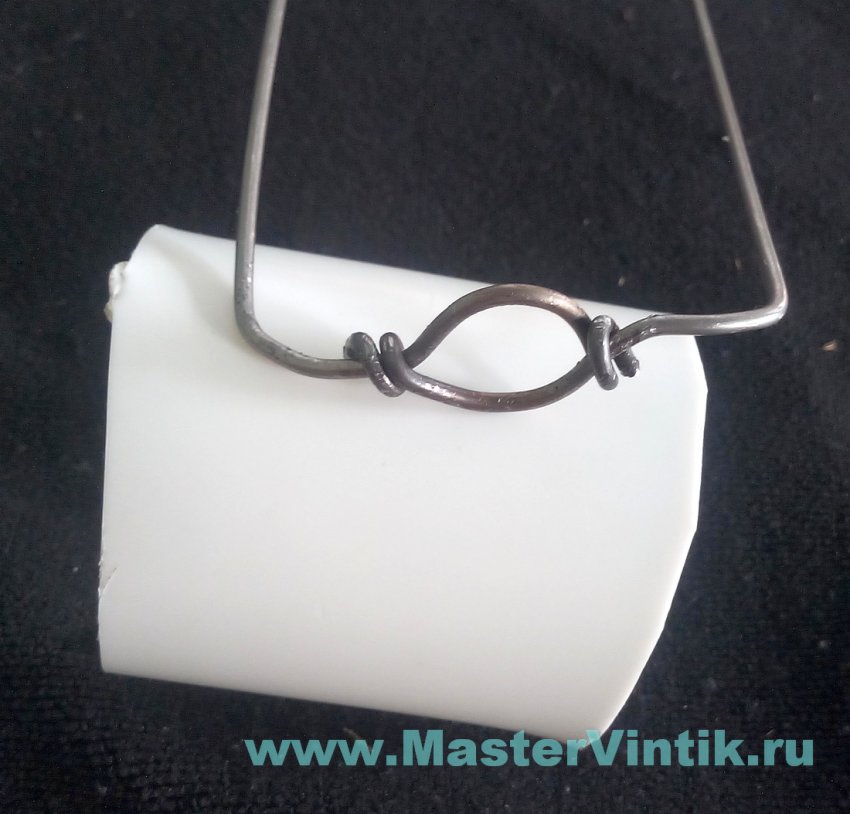

Чтобы не выдавило заглушку, из стальной проволоки изготовим третью деталь — уздечку, как на фото, ниже:















Можно взять велосипедные спицы, они тоже достаточно прочны. Если нет подходящей проволоки, придется использовать полосу из толстой жести или систему из двух шпилек и двух планок с отверстиями. Трудоемкость изготовления, несомненно, увеличится. В самом простом варианте заглушку можно закрепить двумя — тремя короткими саморезами.

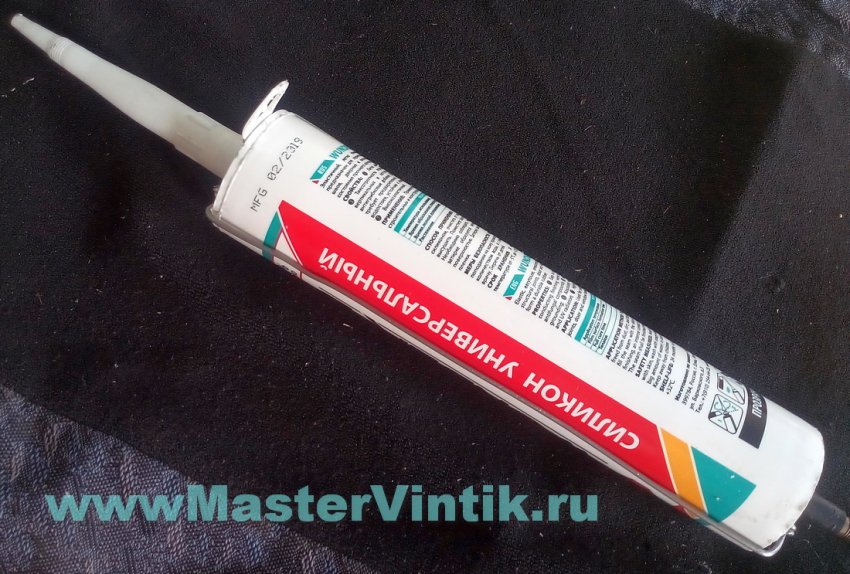

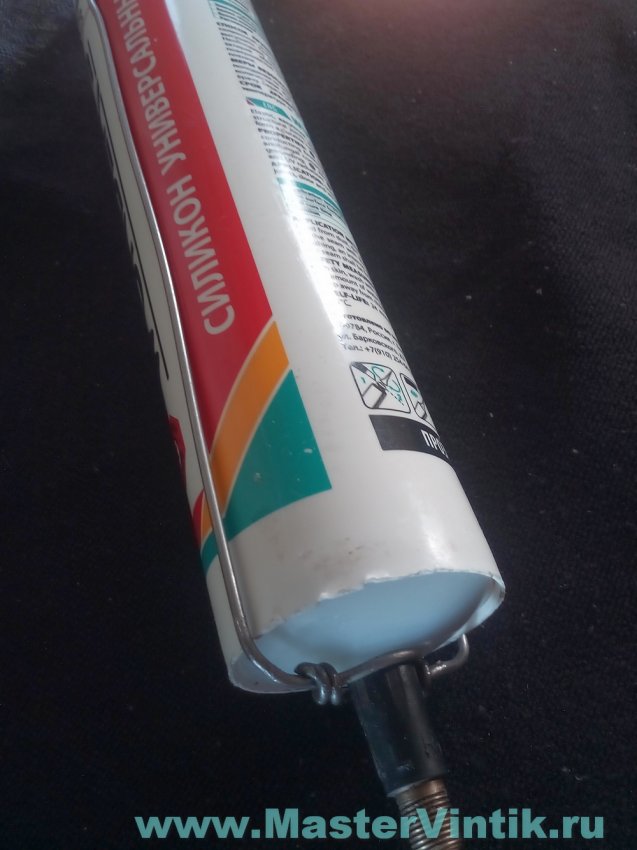

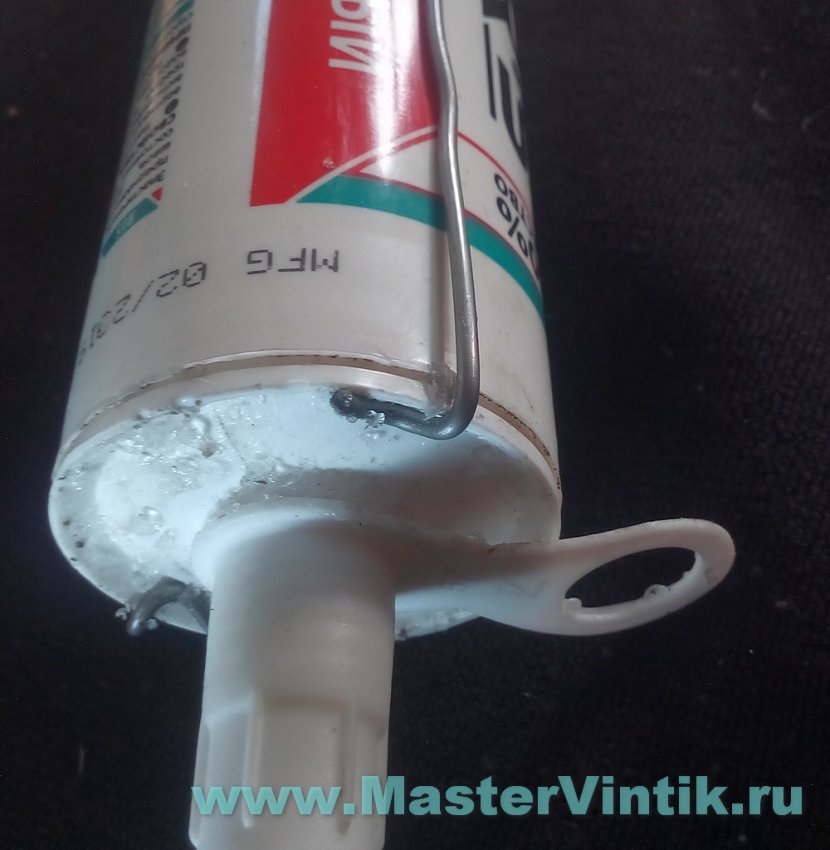

Окончательно собираем наше приспособление:








Если туба уже была в работе, надо прочистить носик, убедиться в том, что никаких препятствий для герметика не будет. Подключаем к автомобильному насосу или компрессору, можно, например, от холодильника. Большое давление не потребуется, нужно менее 1 атм. Расход воздуха также не должен быть большим, весь воздух должен выходить через дополнительное отверстие.





Зажимаем дополнительное отверстие пальцем, регулируем так подачу герметика.


Если есть желание, можно усовершенствовать приспособление. В дополнительное отверстие для удобства  использования вставить отрезок трубки подходящего диаметра от стержня шариковой ручки, кембрика или наподобие, а также изготовить из пластика, дерева или металла ручку с хомутиком, но это уже будет пистолет для герметика из четырех — пяти деталей.


В дальнейшем можно приладить курок с запиранием дополнительного отверстия или перекрытия воздуха, как в подкачивающем пистолете.


Автор: Мануйлов В.П.
