Сегодня, к этому знаменательному дню будем делать реплику знаменитого громкоговорителя «Рекорд», что был у наших дедушек и бабушек и по которому страна слушала фронтовые сводки.
Для изготовления громкоговорителя нам потребуется:
- Сетка от напольного вентилятора;
- Динамик с порваным диффузором;
- Ткань;
- Провода;
- Лента из белой жести;
- Бумага Ватман;
- Картон от упаковки;
- Силиконовый герметик;
- Клей нитроцеллюлозный;
- Краска чёрная матовая;
- Немного мелких болтиков и гаечек.
Инструменты:
- Ножницы;
- Кисточка для клея;
- Отвертка и плоскогубцы;
- Циркуль;
- Линейка;
- Иголка с ниткой;
- Спичкскобы от канцелярского степлера.
Описание изготовления громкоговорителя

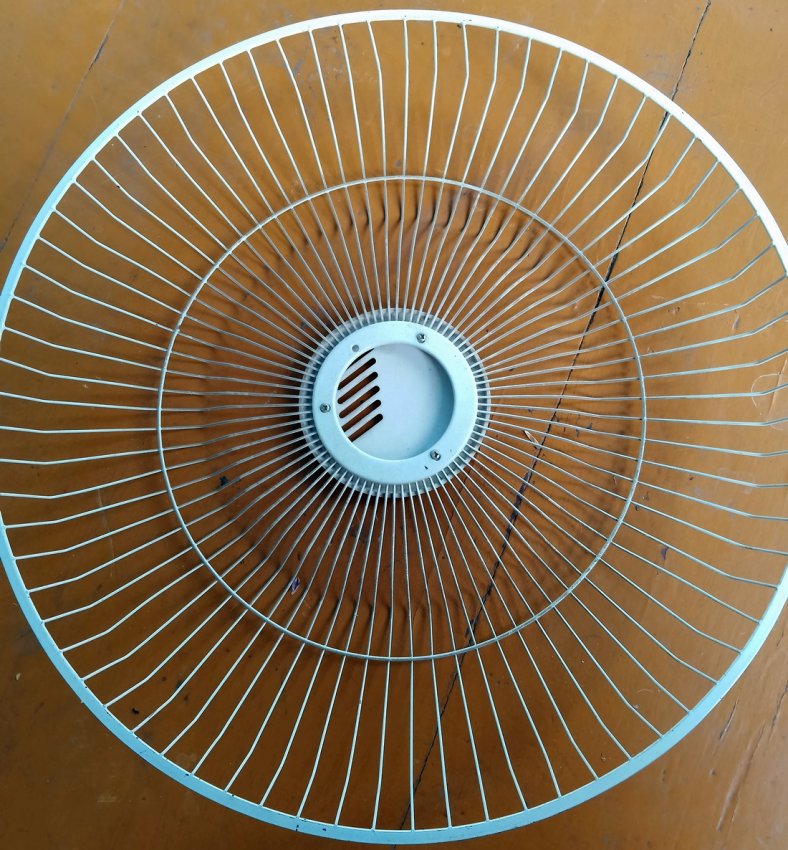

Для диффузродержателя возьмём сетку от старого вентилятора. Удобнее взять переднюю. Вставку удаляем.

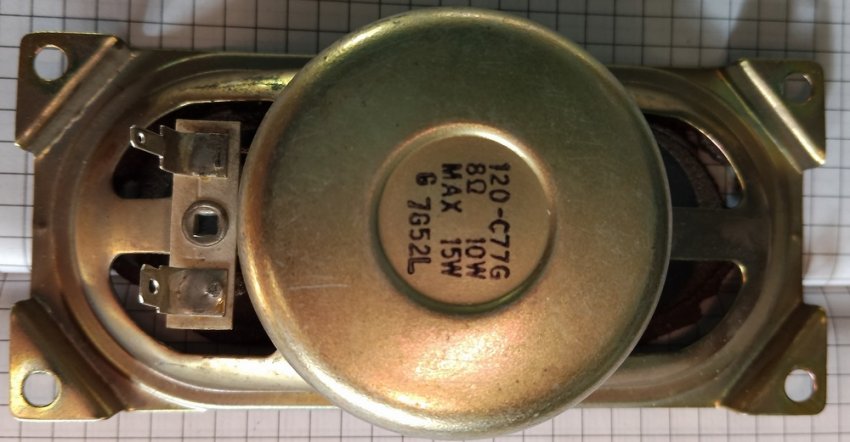

Необходимо подобрать небольшой старый динамик, который крепим в центре сетки. У меня это динамик от импортного телевизора на 8 Ом.

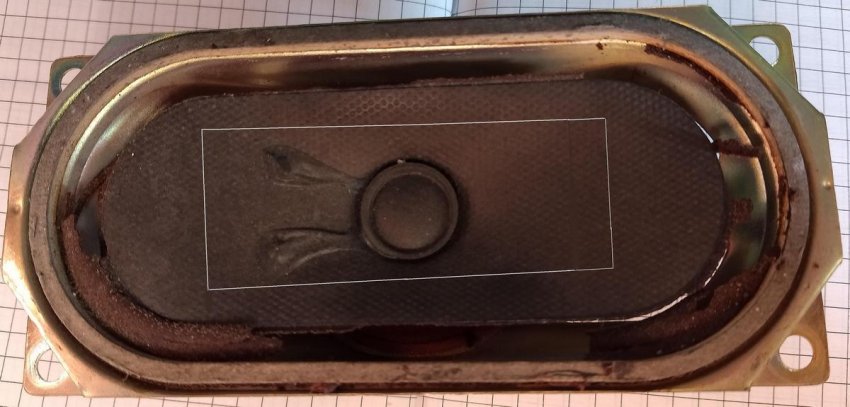

Диффузор имел поролоновый подвес который со временем практически разложился.
Катушка закрыта защитным колпачком, что очень для нас удобно. После закрепления динамика в сетке, замеряем расстояние от колпачка до привалочной плоскости. От полученного размера необходимо отнять примерно 10мм. Это высота конуса.
Диаметр будущего диффузора выбираем 380мм.

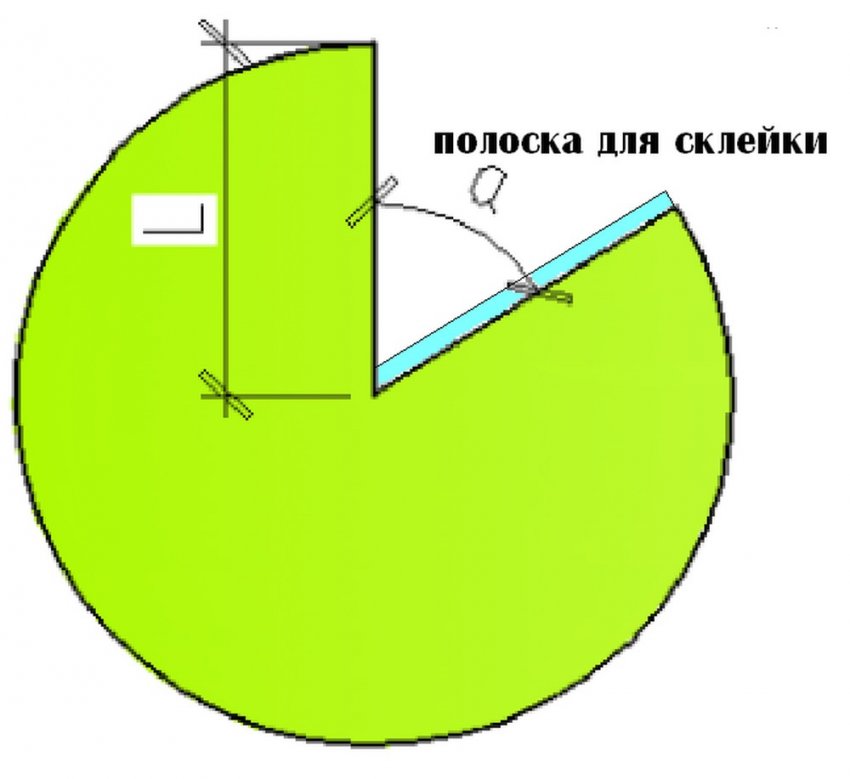

В интернете находим онлайн калькулятор развёртки конуса, подставляем необходимые цифры высоты и диаметра основания, вычерчиваем на ватмане круг с разметкой вырезаемого сектора. Не забываем оставить полоску для склейки шириной 1-1, 5 см.
Клеим диффузор нитроцеллюлозным клеем. У меня это клей из набора магазина фикспрайс. Клей наносим на обе склеиваемые поверхности, просушиваем минут 10, прикладываем и помещаем под груз. Думаю, подойдёт любой универсальный клей. Можно добавить скоб от степлера или прошить ниткой для надёжности.
Из картона или ватмана вырезаем кольцо наружным диаметром 460 мм и внутренним 400 мм. Вырезаем кольцо из ткани с наружным диаметром 450-460 мм и внутренним 300. Это будет подвес. Ткань не должна быть очень плотной. Я взял марлю, но вероятно надо что то более плотное. Переделывать не стал.
После просушки диффузора приклеиваем к нему кольцо из ткани. Определитесь, на какую сторону будете клеить подвес. Я приклеил с лицевой стороны, но красивее приклеить с обратной.
Приклеиваем внешнее кольцо, точно также, с обратной. Ткань желательно равномерно растянуть, что бы зазор был стабильным. Далее тканевый подвес пропитываем обыкновенным силиконовым герметиком. Желательно взять такой, который остаётся мягким и после полимеризации.
В центре диффузора спичкой прокалываем отверстие. В центре колпачка ставим точку маркером.
Диффузор динамика удаляем, оставляя от него полоски по обе стороны катушки, сантиметров по 5-6 длиной и 2,0-2,5 шириной.
Приклеиваем наш новый диффузор к сетке, выравниваем так, что бы в его центральное отверстие было видно точку на колпачке.
Поскольку полка сетки очень узкая, прошиваем это место ниткой через край в четырёх местах.
Далее приклеиваем колпачок к новому диффузору, заливая немного клея в отверстие. Мажем спичку клеем, подсушиваем и вставляем в центр диффузора, до контакта с колпачком.
После просушивания середины, прикрепляем на клей и скобы полоски старого диффузора к новому, заливаем клеем.
После просушивания на катушку подаем реальный звуковой сигнал. Если звук не искажается, прошиваем весь край ниткой по кругу. При этом желательно чтобы положение нашего «Рекорда» было вертикальным.
Вращая тарелку в вертикальной плоскости находим место наилучшего звучания — поскольку диффузор из ватмана очень тяжёлый, в некоторых положениях центриоующая шайба может деформироваться и катушка задевает за магнитную систему.
Если звук вас устраивает, можно красить Рекорд в исторический чёрный цвет аэрозольной чёрной матовой краской.
Из полосы белой жести делаем держатель для клемного щитка. Окрашиваем. Сам щиток рисуем в любом фоторедакторе, имитируя оригинальный.
Надписи делаем шрифтом Albionic.
После распечатки клеим щиток на подложку из картона и клеим на полоску-держатель.
Отдельный исторический держатель всего «Рекорда» я делать не стал, просто подвесил на петлю из шнурка в угол. Сам

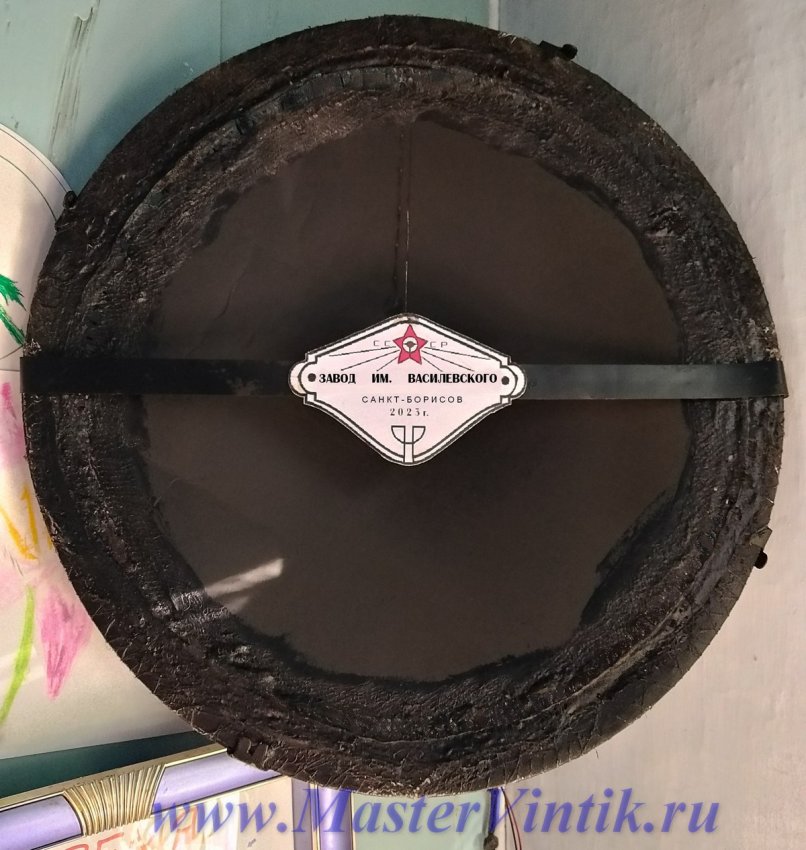

«Рекорд» получился немного больше оригинала, но смотрится очень интересно, а ещё и говорит!
Теперь сводки слушаю через тарелку.

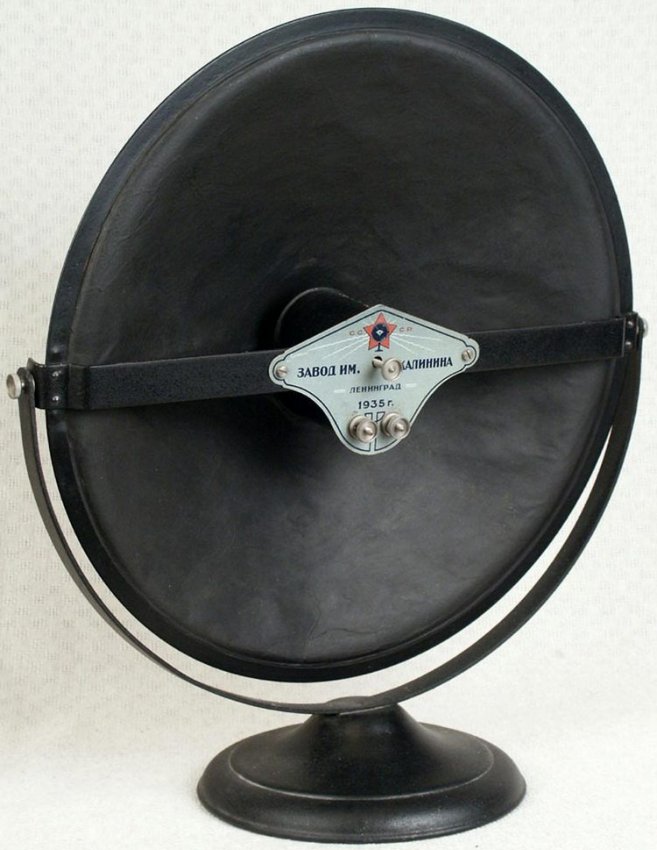

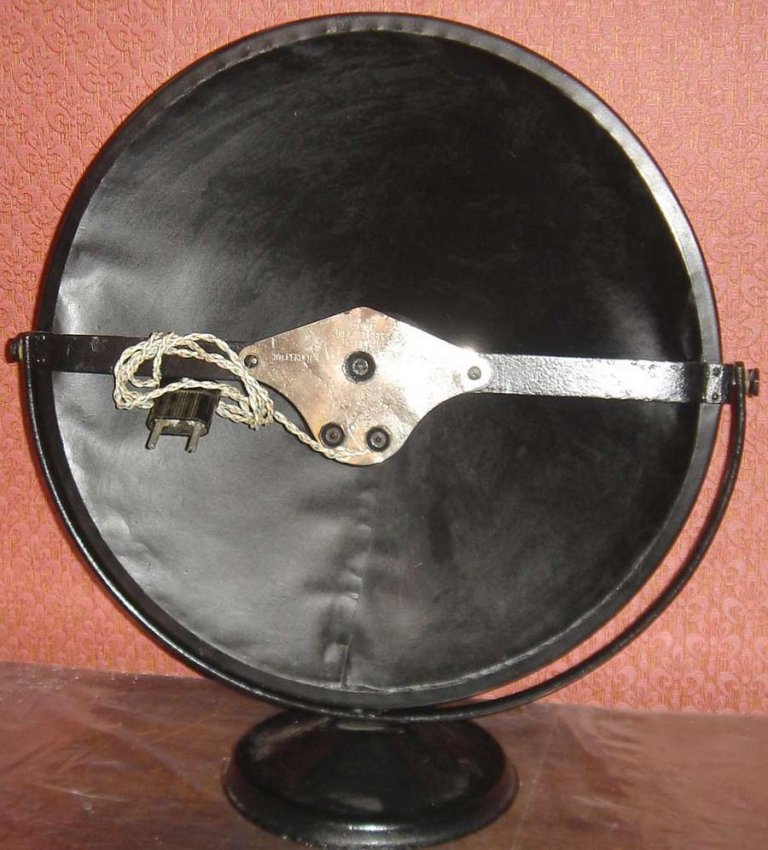

Фото оригинального громкоговорителя «Рекорд»:
