Эта инструкция, по изготовлению резистора своими руками из подручных материалов, носит скорее всего информативный характер. Хотя не исключен тот факт, что возможно, когда-нибудь и может понадобится.


Развивать свой кругозор - это очень полезное занятие, особенно тем, что увлекается самоделки.


Понадобится


  • Деревянная шпажка.
  • Бумага.
  • Канцелярский клей.
  • Простой карандаш или графитовый стержень.
  • Изолента и термоусадка.
  • Медная проволока без изоляции.

Изготовление самодельного резистора


Всем известно, что графит, из которого состоит стрежень простого карандаша, проводит электрический ток. Эту особенность и будем использовать для построения будущего сопротивления.


На листке чистой бумаги нарисуем прямоугольник, примерно 0,5х3 см.




Плотно закрасим его простым карандашом.




При помощи мультиметра проверим токопроводимость слоя.




Вырезаем прямоугольник ножницами.

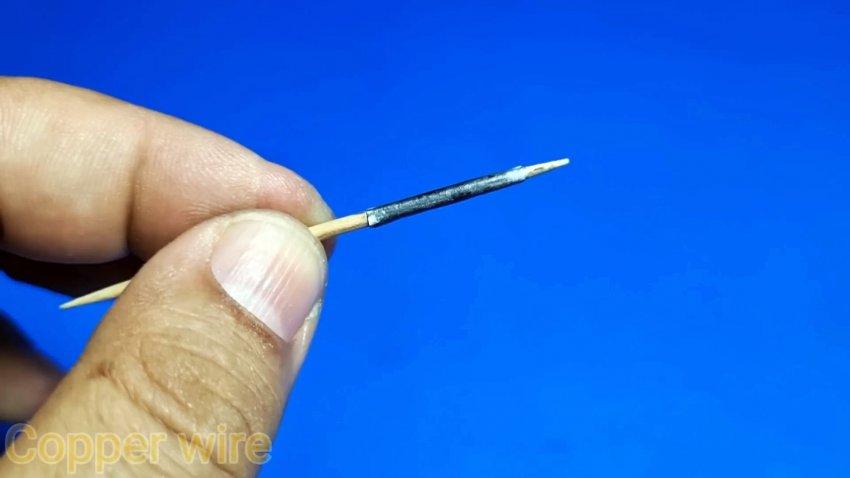

Деревянную шпажку смажем клеем и приклеим вырезанный прямоугольник.

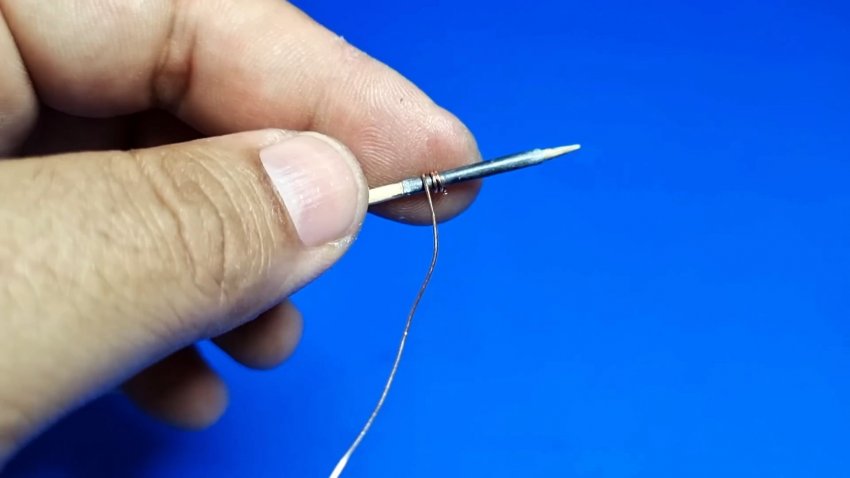

При помощи проволоки сделаем электрод с несколькими витками.

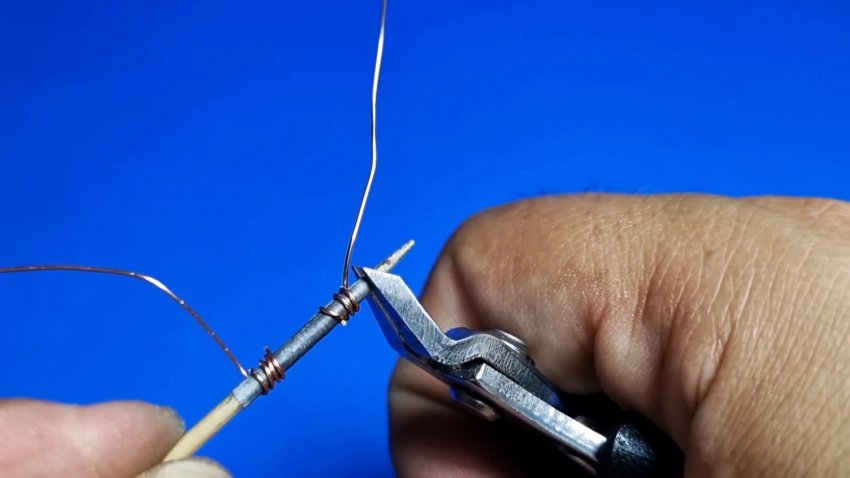

На небольшом расстоянии делаем второй электрод. Лишнюю шпажки откусим кусачками по обеим сторонам.

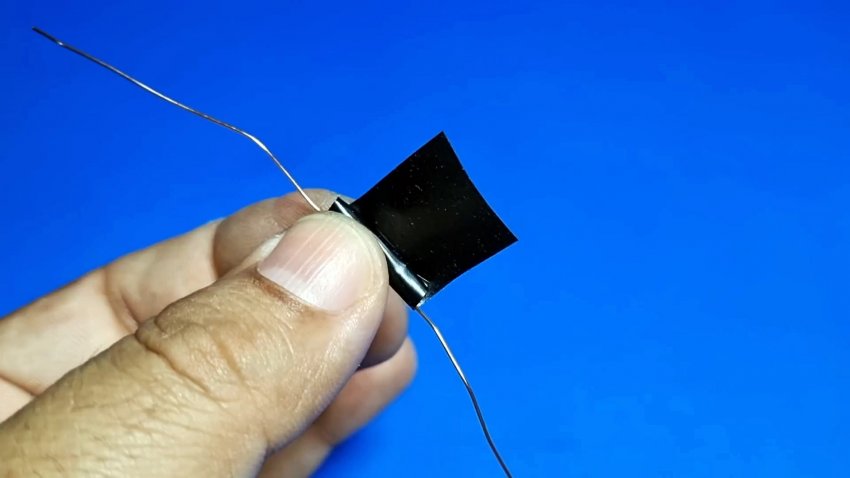

Подключим получившийся резистор к мультиметру. Регулировкой расстояния между электродами добьемся нужного сопротивления. Далее обернем все изолентой.

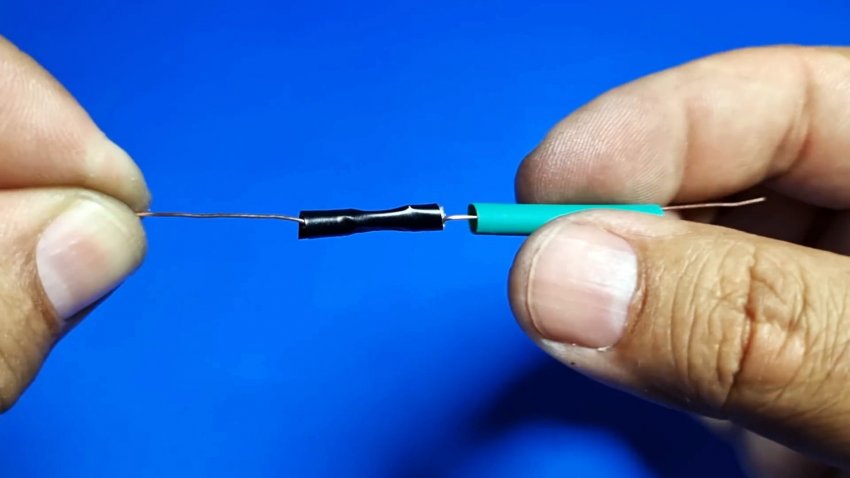

Чтобы надежно зафиксировать все контакты, наденем термоусадку и обдуем феном.




Самодельное сопротивление готово к использованию.


Результат

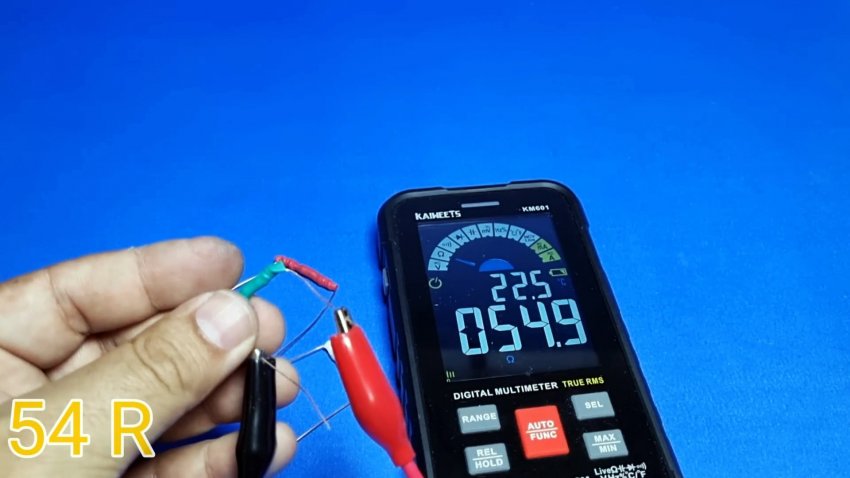

Вот результат изготовления вполне рабочих моделей. Первый резистор на 54 Ома.

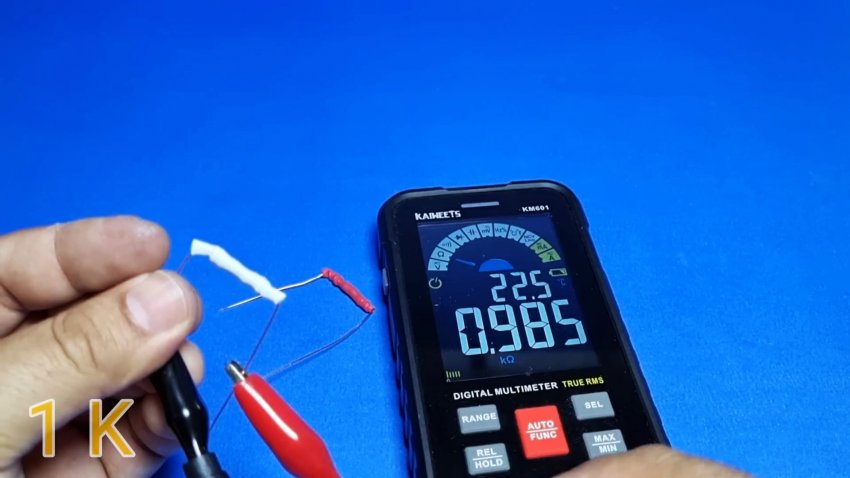

Далее на 1 кОм.

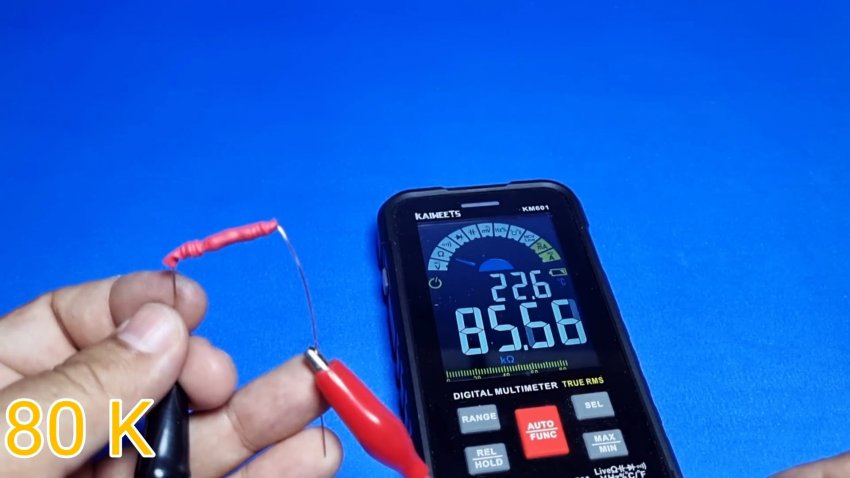

И на 80 кОм.




Отклонение на 10%, даже для некоторых заводских исполнений, является нормой.
