Данную хитрость я узнал в 90-е годы прошлого века, когда увлекался ремонтами бытовой техники. Время то было своеобразное: никаких навороченных паяльных станций, никаких паяльных фенов и другой необходимой сейчас техники. Все ремонты производились обычным паяльником 40-60 Вт мощности. Из флюса - только обычная канифоль. Конечно и техника в ремонте была в основном без мелочных СМД компонентов. Все микросхемы в DIP корпусах, отличались только по размеру.
Так вот, ниже хитрость из того времени. По сути, она может быть актуальна и сейчас, тем радиолюбителям, у которых нет паяльного фена или оловоотсоса.

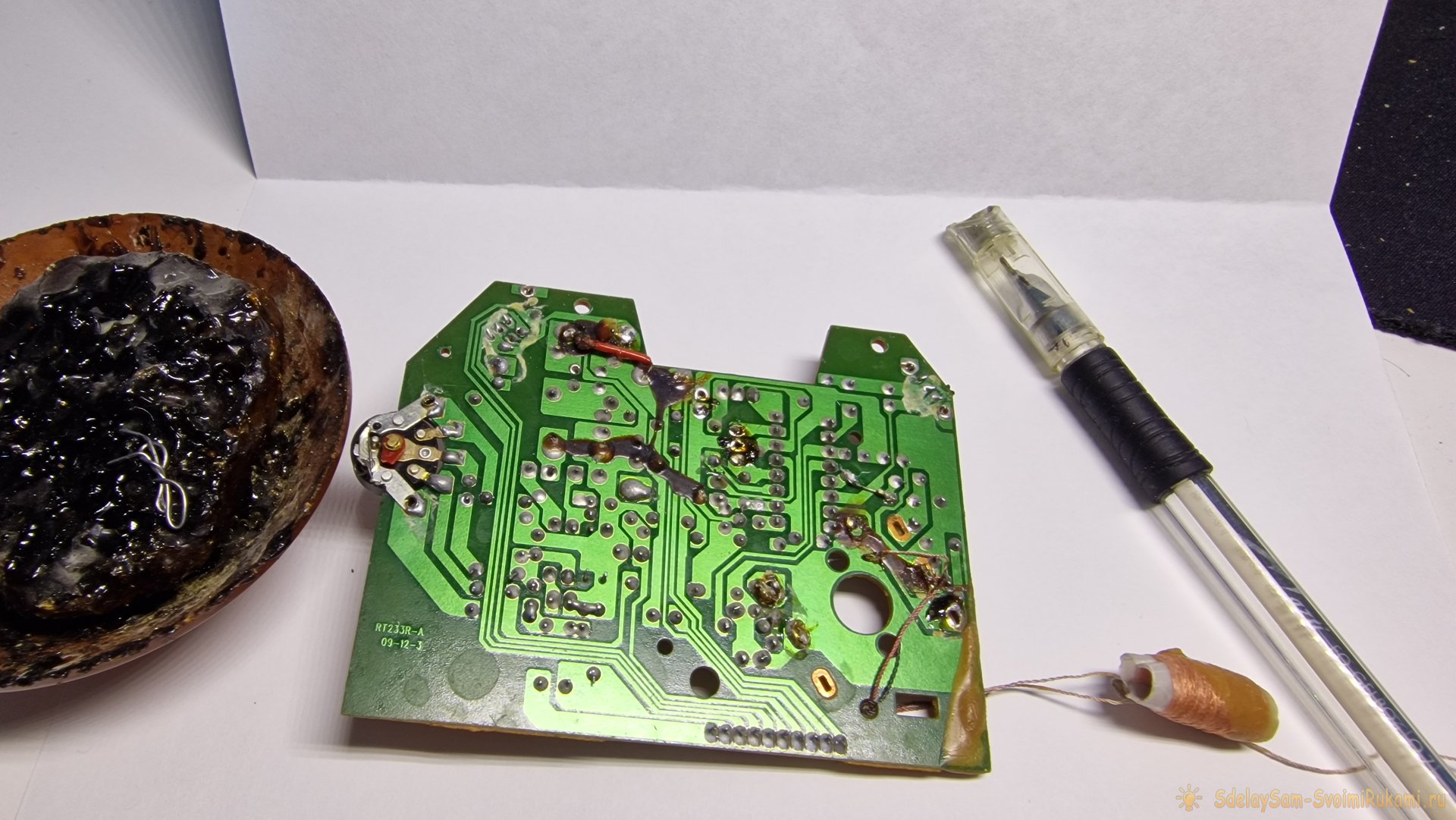

Все что понадобится для пайки это паяльник, шариковая ручка, флюс, лист чистой бумаги.
Как выпаять микросхему при помощи ручки
Лайфхак прост до удивления.
Первым делом разбираем ручку. Отвинчиваем колпачок, вытаскиваем пасту. Понадобится сам корпус. Да, не всякая шариковая ручка подойдет, а только та, что раскручивается с конца. Ну в 90-е таких как раз было полно.

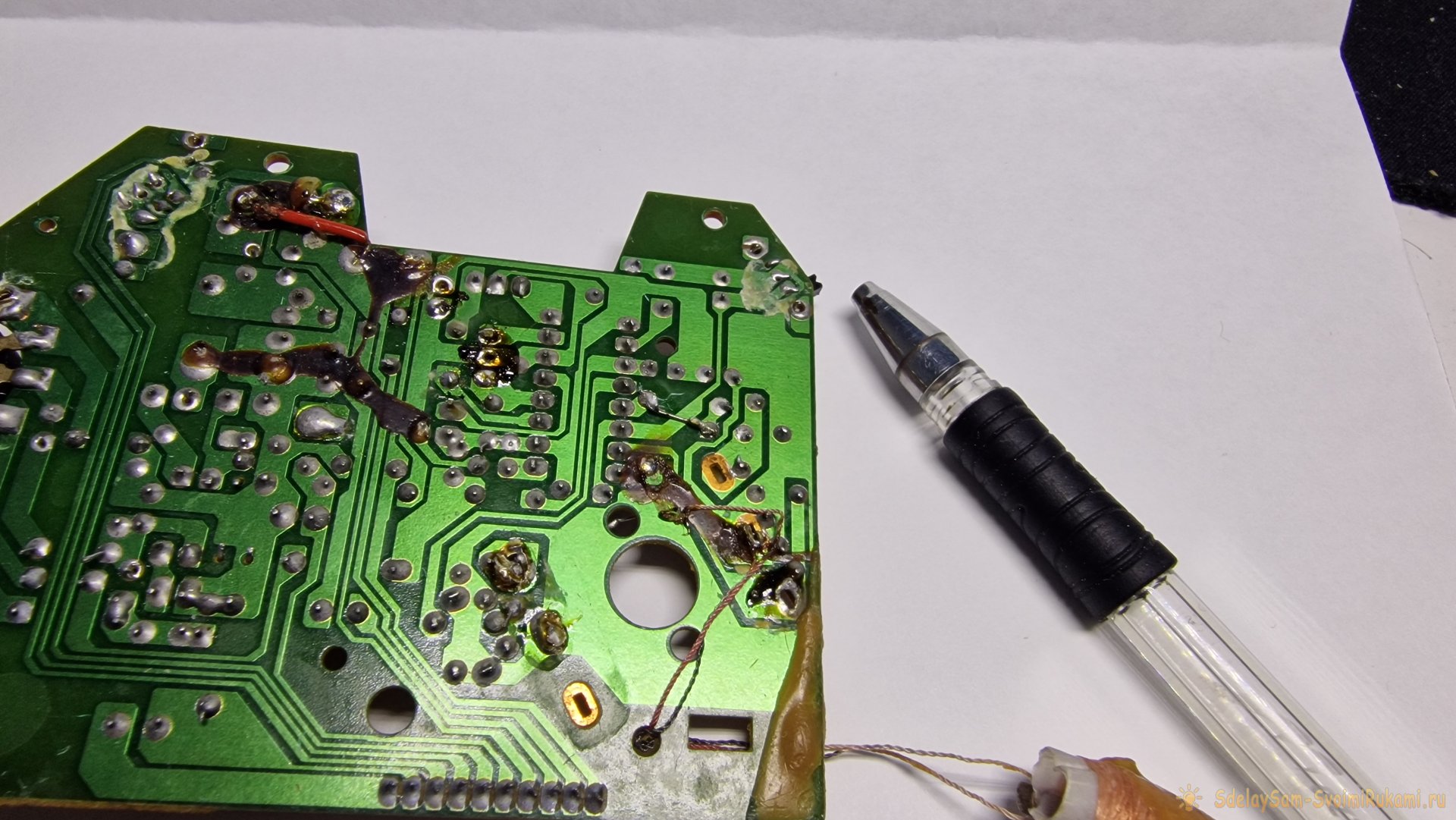

Плату желательно положить на лист бумаги, который будет идти вверх, так как припой от сидящего за столом будет лететь в противоположную сторону.
Сторону корпуса шариковой ручки, где был колпачок, прижимаем к губам, почти как сигарету.

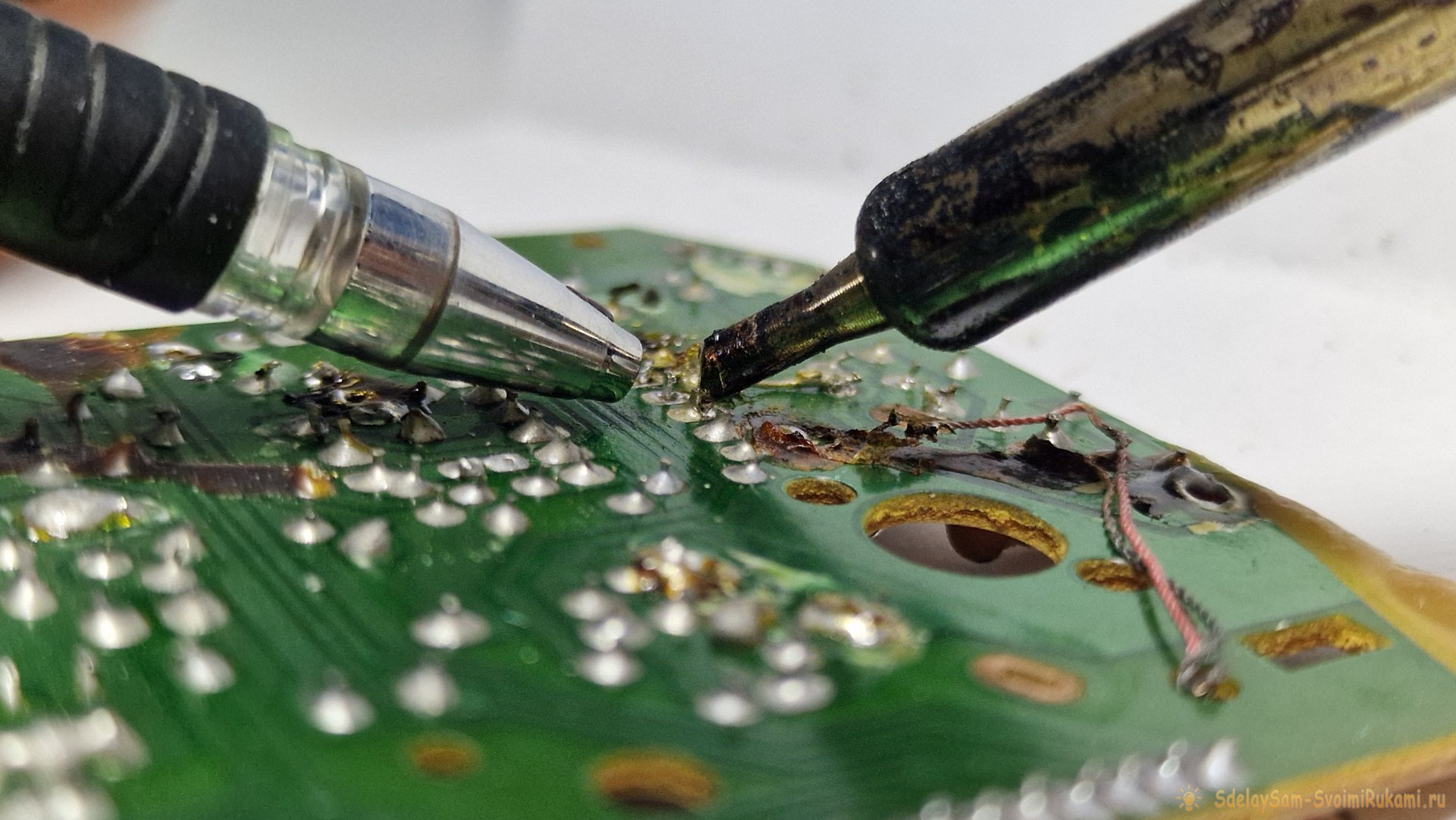

Разогретым паяльником нагреваем припой, одного контакта микросхемы. Острие ручки направляем на разогретый припой. Мгновенно удаляем жало паяльника и сильным «плевком» воздуха дуем в ручку. Припой слетает.
Для улучшения текучести припоя - периодически макаем жало паяльника во флюс.

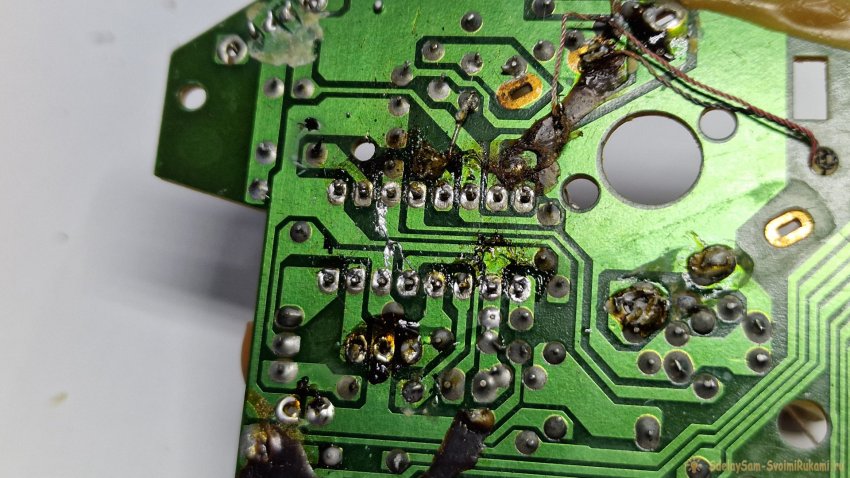

Таким образом проходимся по очереди по всем контактам микросхемы, сдуваем припой.

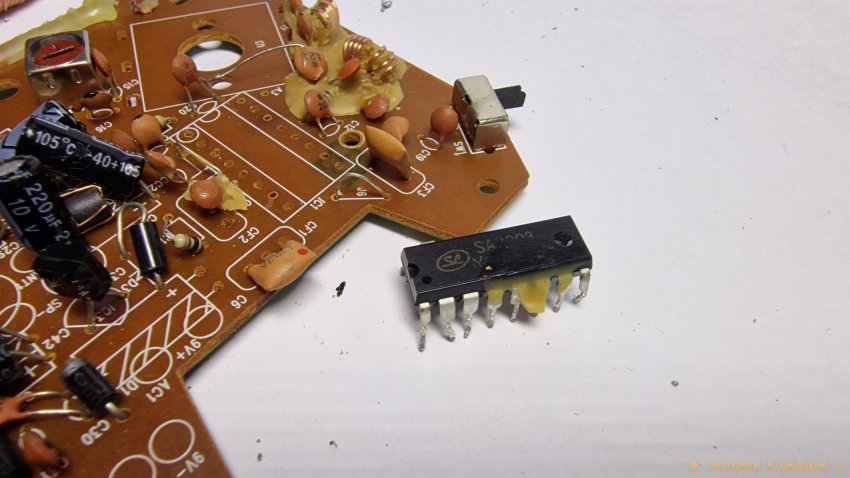

Остается поддеть микросхему плоской отвёрткой и все готово.
Далее необходимо собрать все брызги припоя по плате.
Да, способ специфический, но на мой взгляд тогда был лучший и быстрый, по сравнению с другими методами.
