Как найти пробитый элемент на плате без тепловизора - «Своими Руками»
 |
С нами вы научитесь делать все сами: Процесс познания – это наше естественное состояние. И для начала нам нужно признать, что вы можете сделать все сами, не обязательно сразу бежать в магазин или торговый центр за новой вещью, если её можно сделать самим. ... |
При пробитии многие детали уходят в КЗ и начинают греться. Однако из-за малых токов на плате и крошечных размеров деталей этот нагрев трудно почувствовать на ощупь. Поэтому профессиональные ремонтники используют тепловизоры. Это дорогое оборудование, которое не всем по карману.
Бюджетный выход есть, как обнаружить неисправность тем что есть под рукой.
Лайфхак по пайке: как найти пробитый элемент на плате при ремонте
Все что понадобится - это обычная канифоль и паяльник.

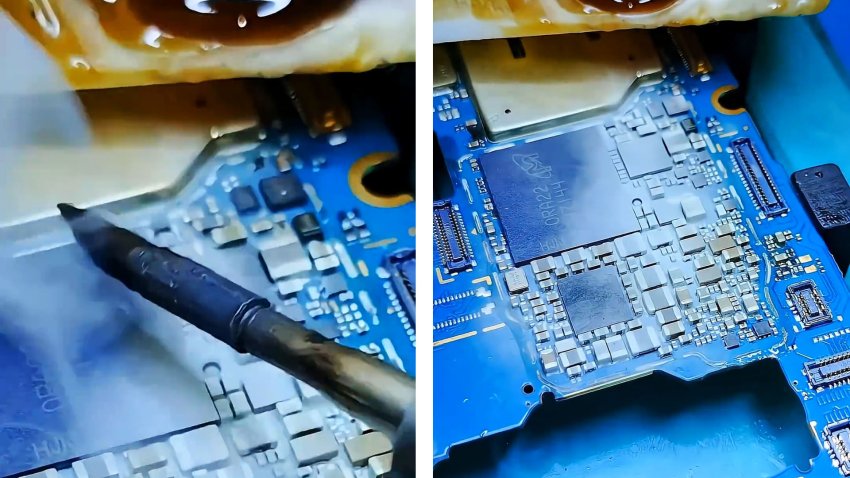

Емкость с канифолью ставим максимально близко к тестируемой плате. Далее разогреваем паяльник, макаем в канифоль и водим дымящимся жалом над платой. Особенно над подозрительными узлами.
Часть канифоли испарятся вверх, а часть оседает на элементы платы в виде белого налета. Это как раз то что нужно.

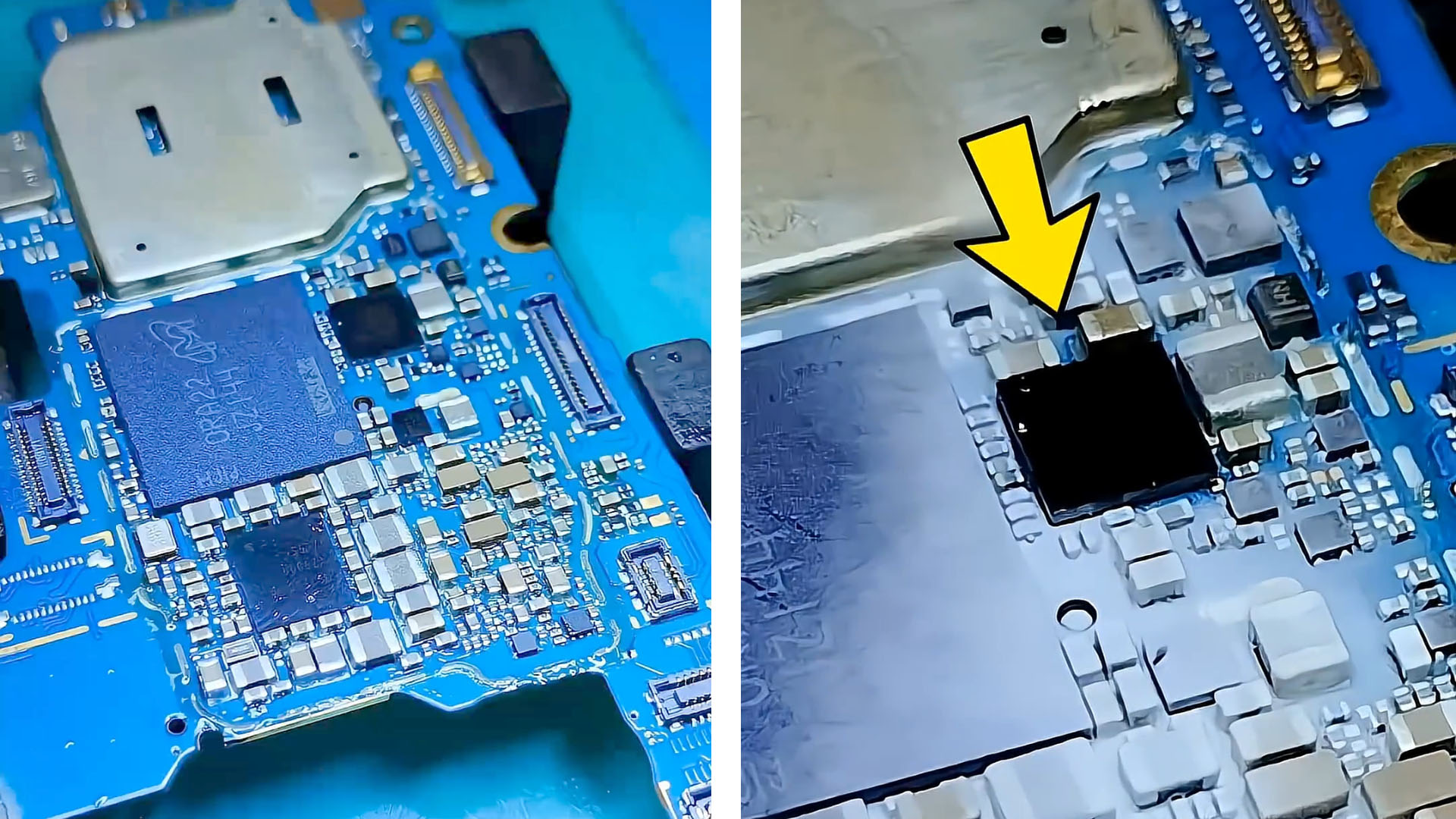

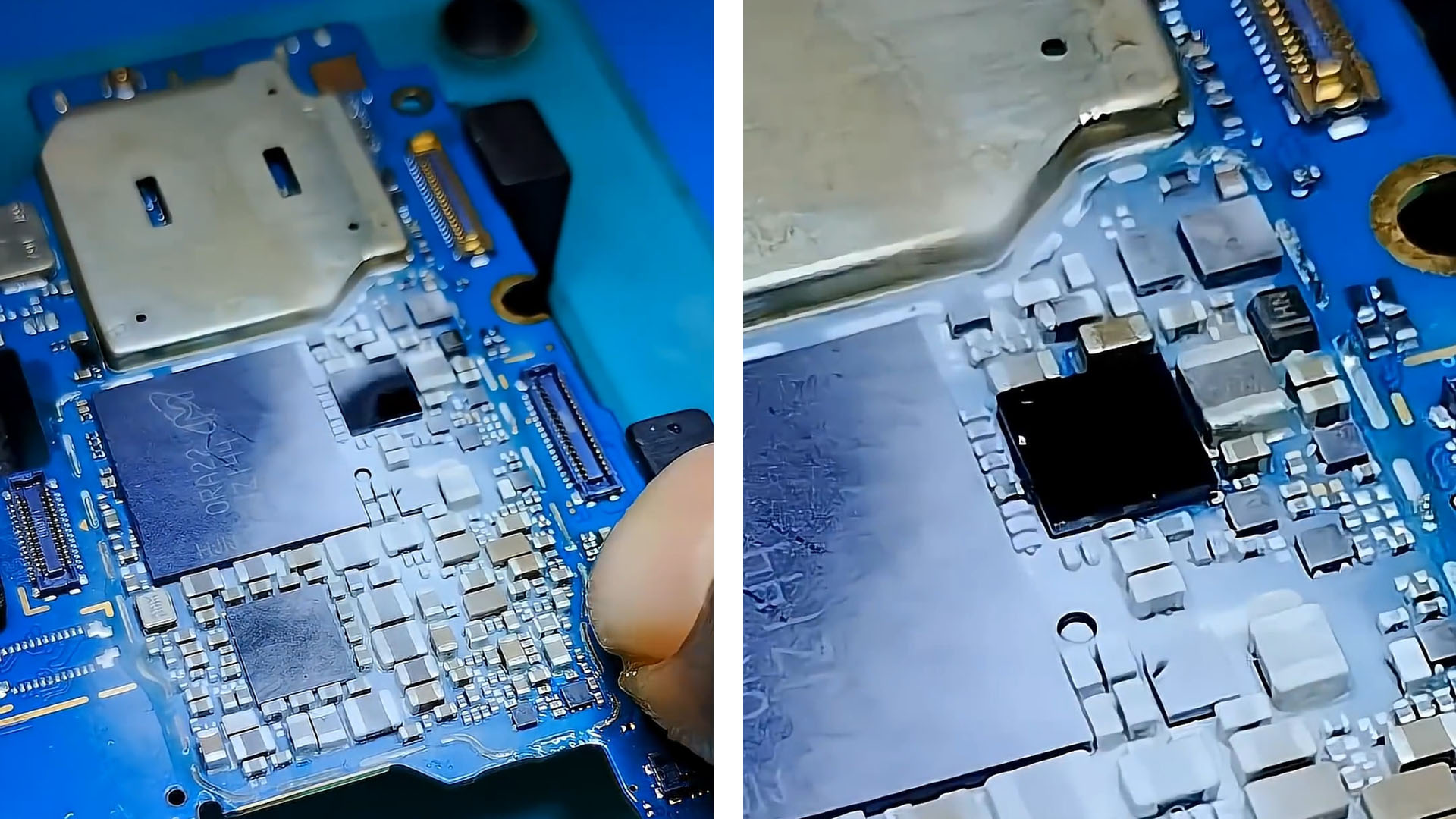

И если теперь подать питание на узел или на устройство в целом, то при нагреве неисправная деталь тут же «сбросит» белый налет, ввиду расплавления микрочастиц белого налета канифоля на ней.
По сравнению со спиртовым методом этот более визуализированный. В нем нет необходимости промазывать все делали в отдельности. Хотя спиртовой способ более чувствительный даже к небольшому нагреву.
