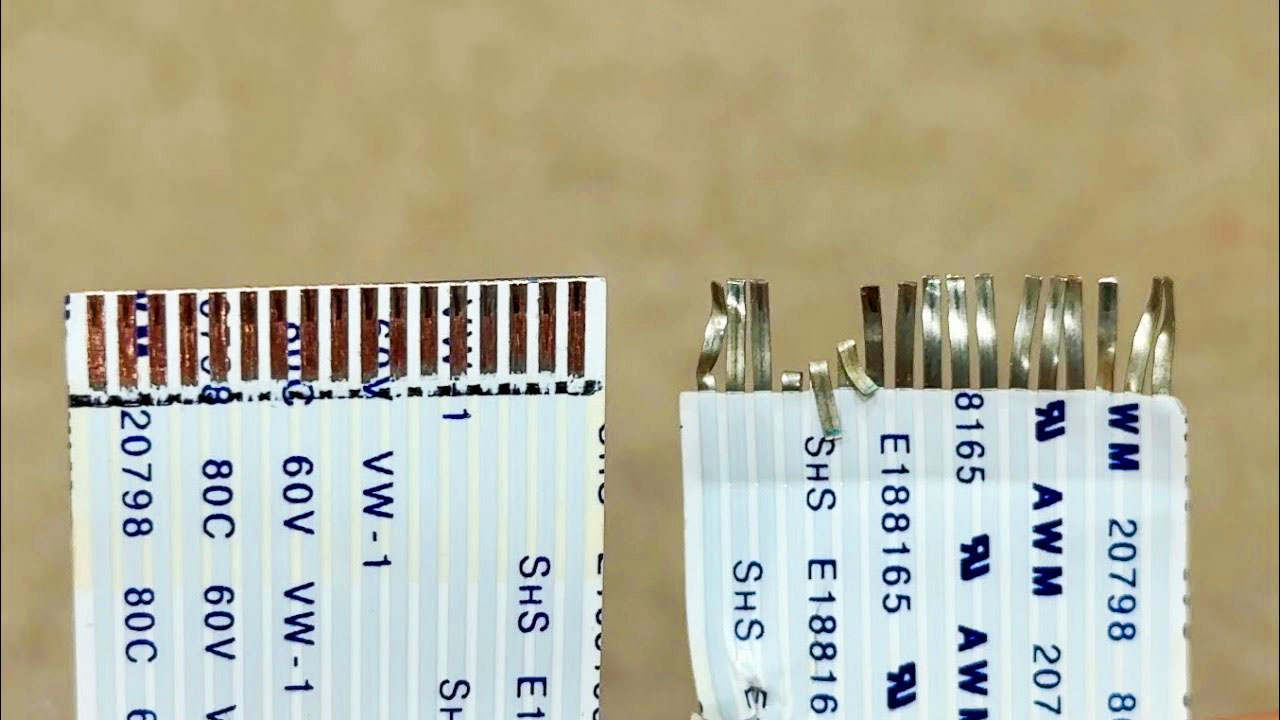

Шлейфы, которые стоят в подвижных узлах электроники, нечасто, но ломаются. Происходит это обычно возле разъема подключения. Также, шлейф может повредиться и расслоиться от частого переподключения его к разъему.
Если вы хоть раз сталкивались с ремонтом подобного шлейфа, то наверняка знаете, что паять его просто невозможно — он сразу плавится и не терпит высокой температуры. Даже залудить или оголить его контакты — большая проблема, если не знать заранее небольшие тонкости в этом деле.
Как зачистить и восстановить работу гибкого шлейфа

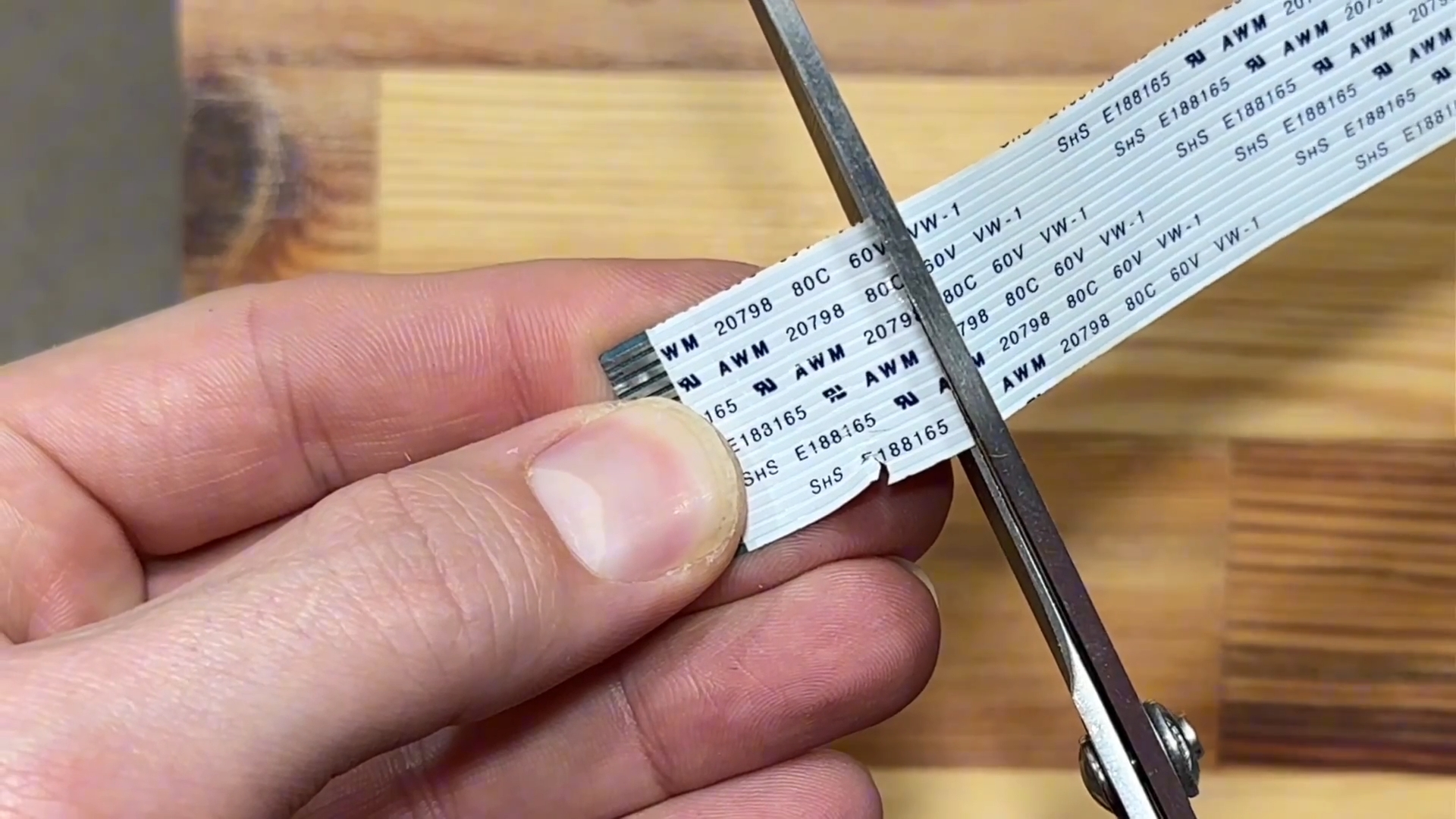

Итак, переходим к ремонту и восстановлению. Первым дело ровно отрезаем поврежденный участок.

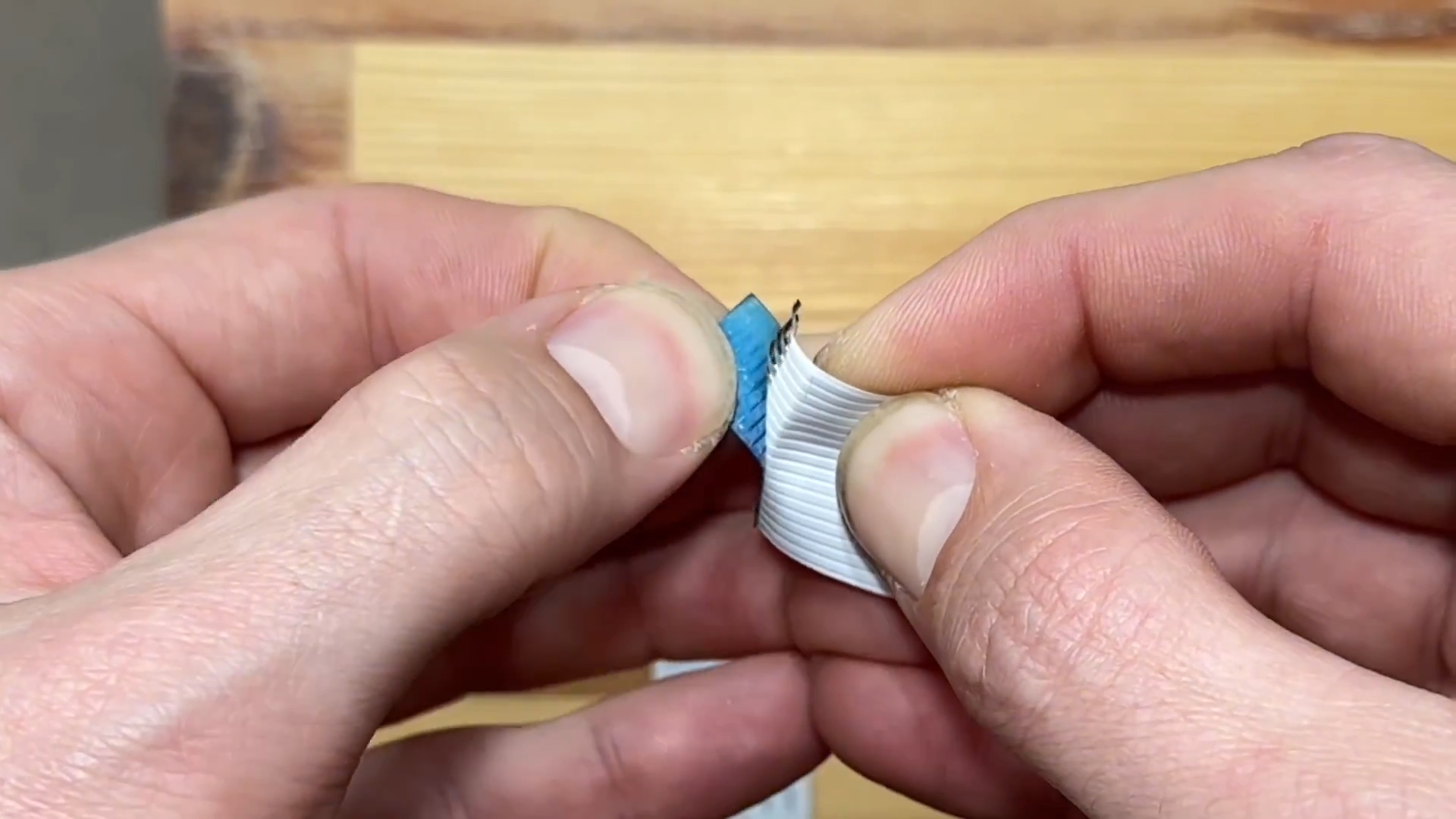

Да, не забудьте проверить, хватит ли такой длины шлейфа. Если все нормально, то продолжаем. Аккуратно отклеиваем синюю подложку с отрезанного конца - она еще нам пригодится.

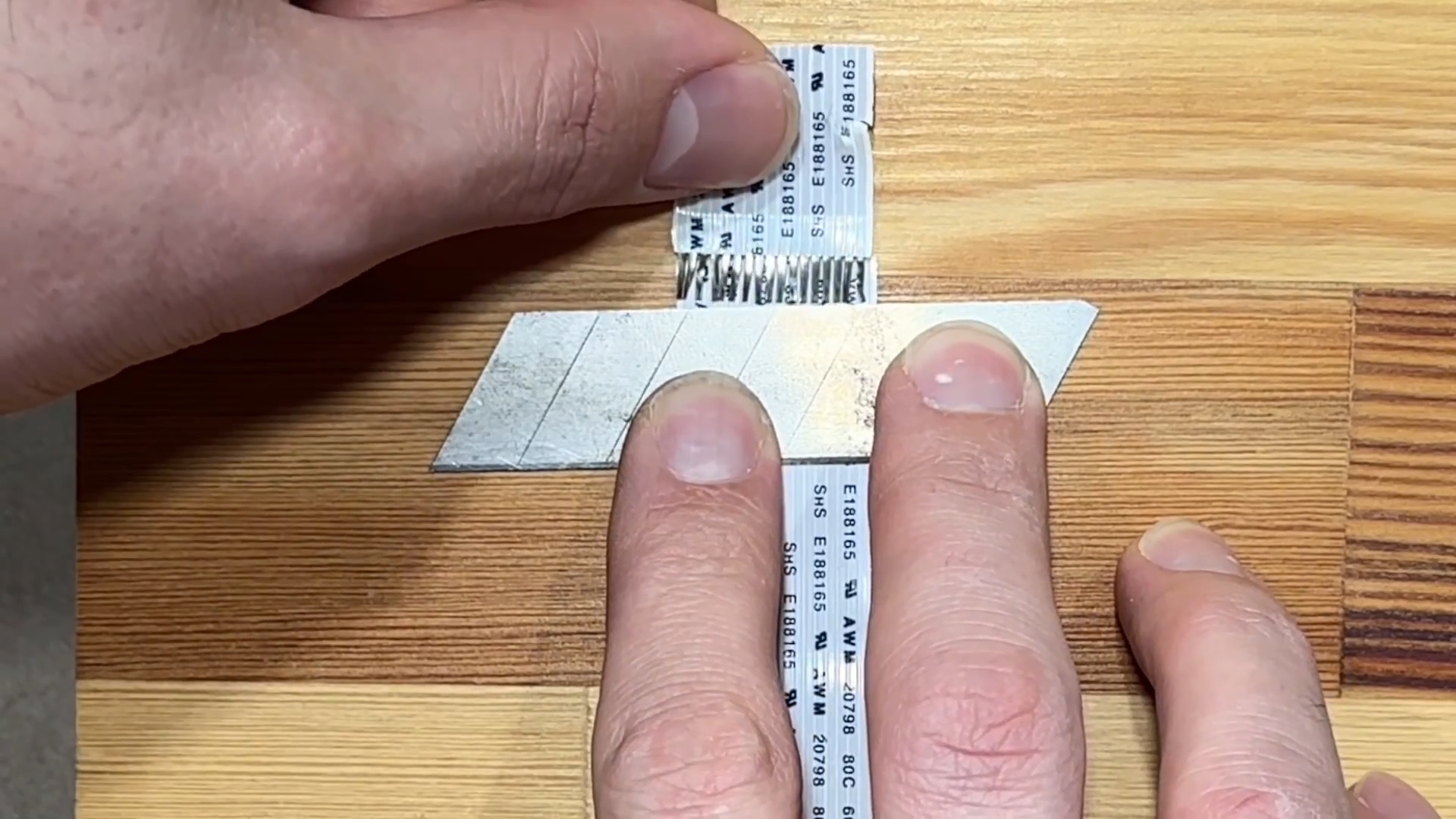

Прикладываем контакты отрезанного куска к концу шлейфа, чтобы определить длину зачистки. Смотрите фото.

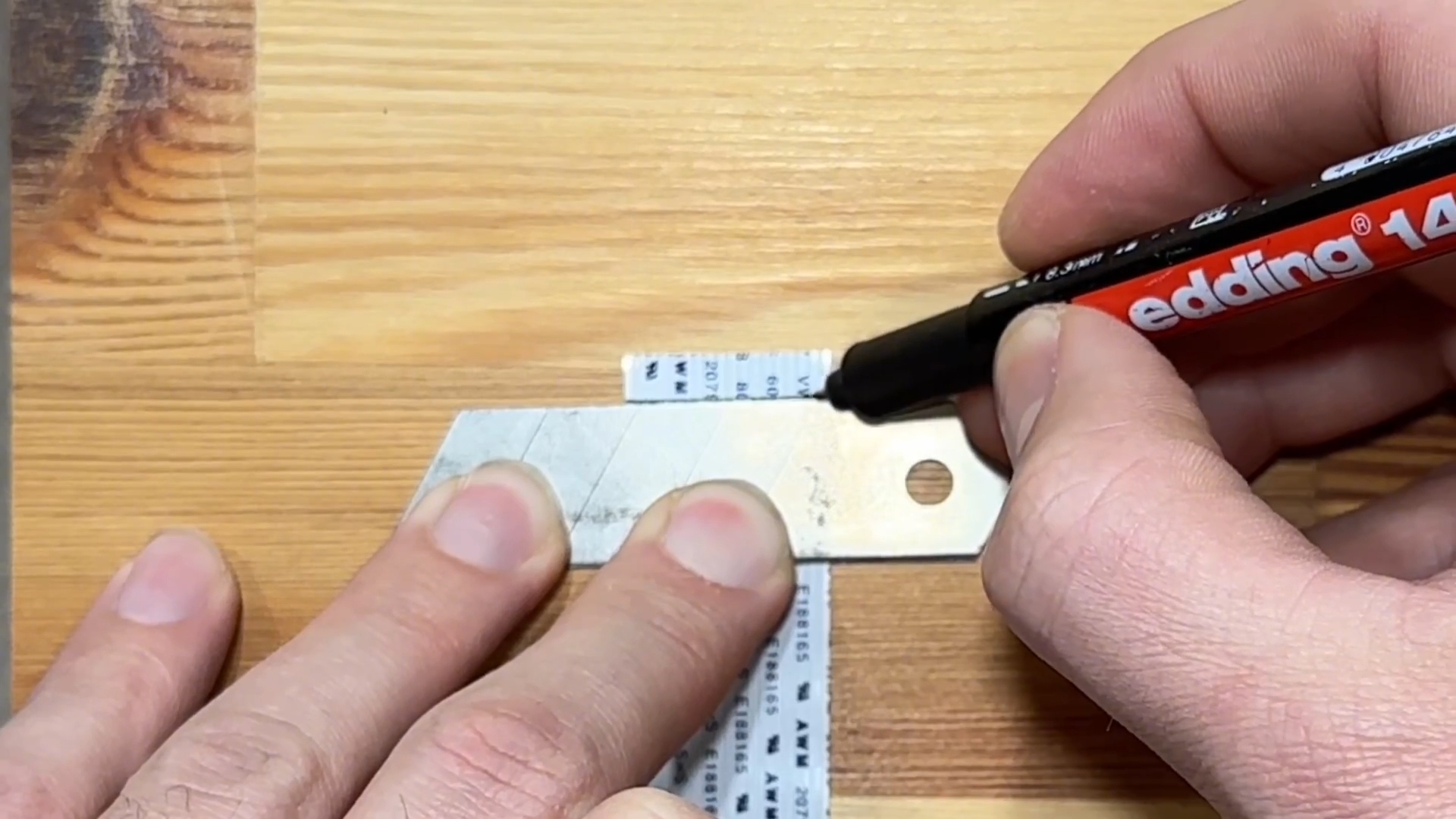

Маркером или ручкой прочерчиваем полосу ограничения.

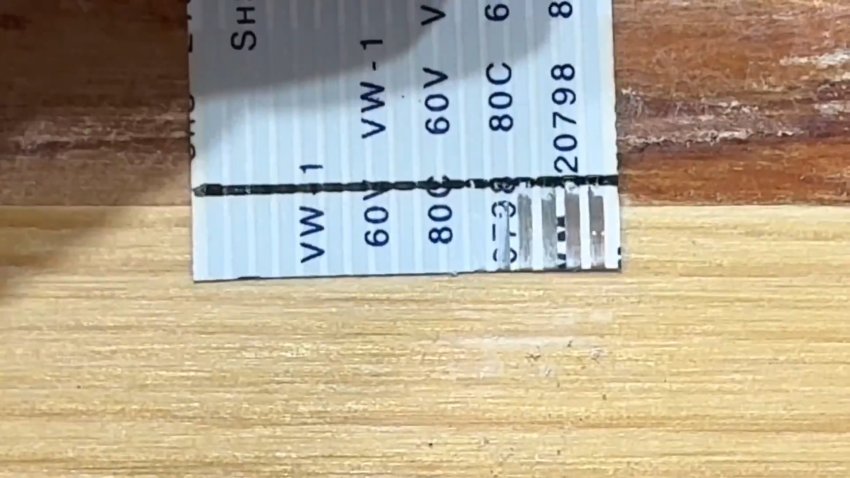

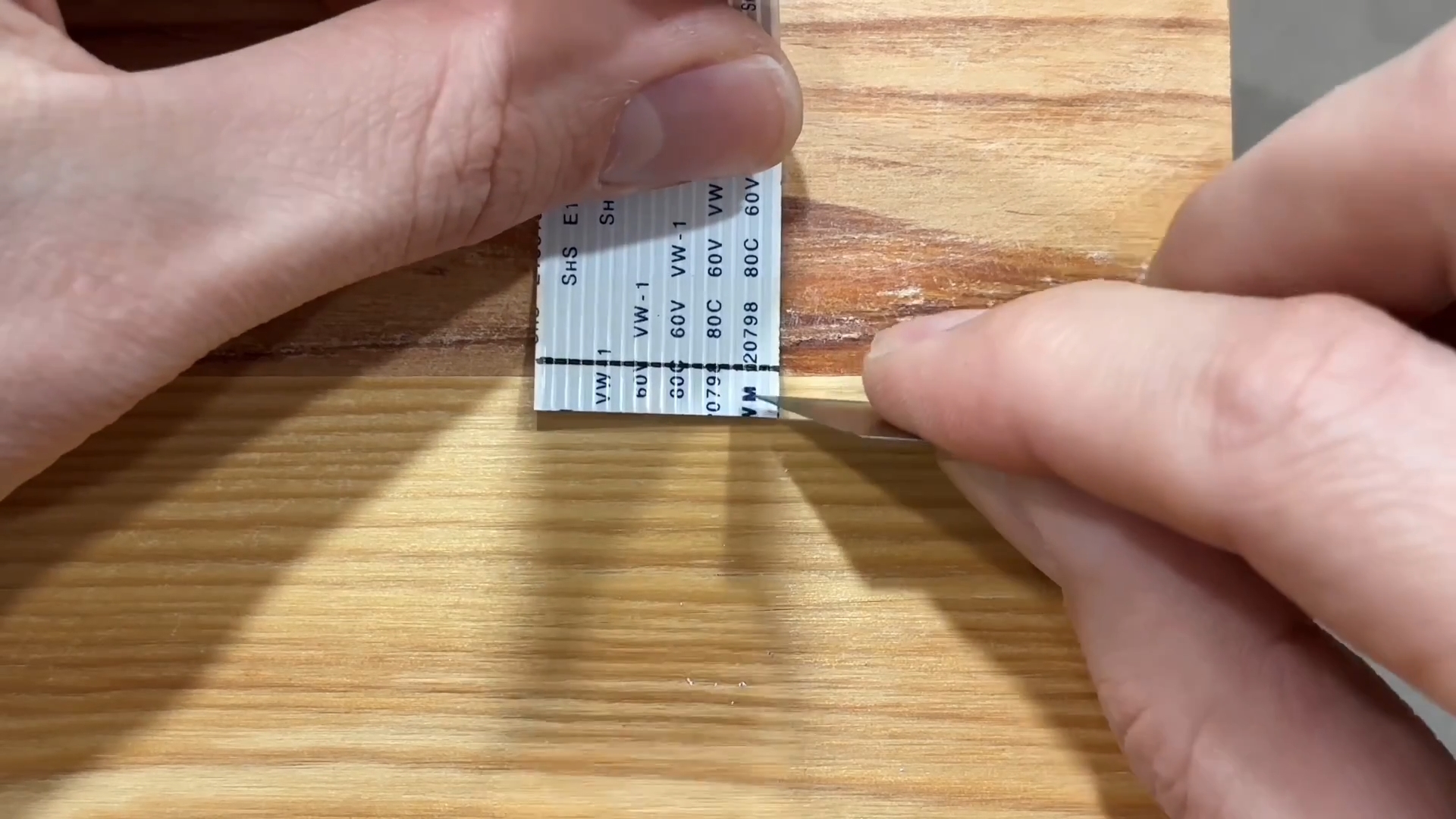

Далее на твёрдой и ровной поверхности располагаем шлейф и при помощи лезвия от канцелярского ножа поочерёдно зачищаем один контакт за другим.
Самое главное не перепутайте сторону зачистки которая необходима для вашего устройства.
Торопиться не нужно. Аккуратно зачищаем все контакты.

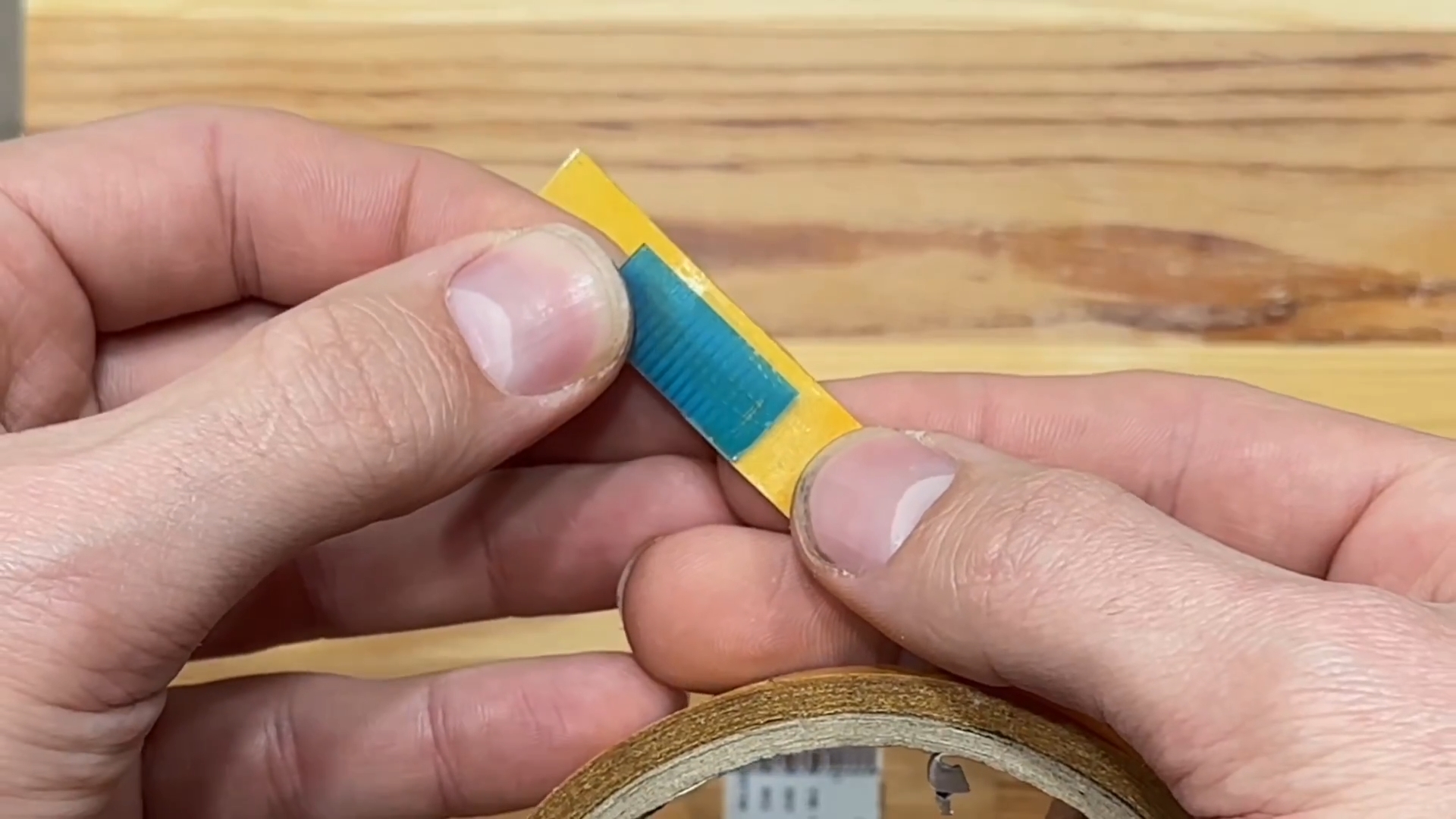

Синюю подложку, оставшуюся ранее, наклеиваем на двусторонний скотч.

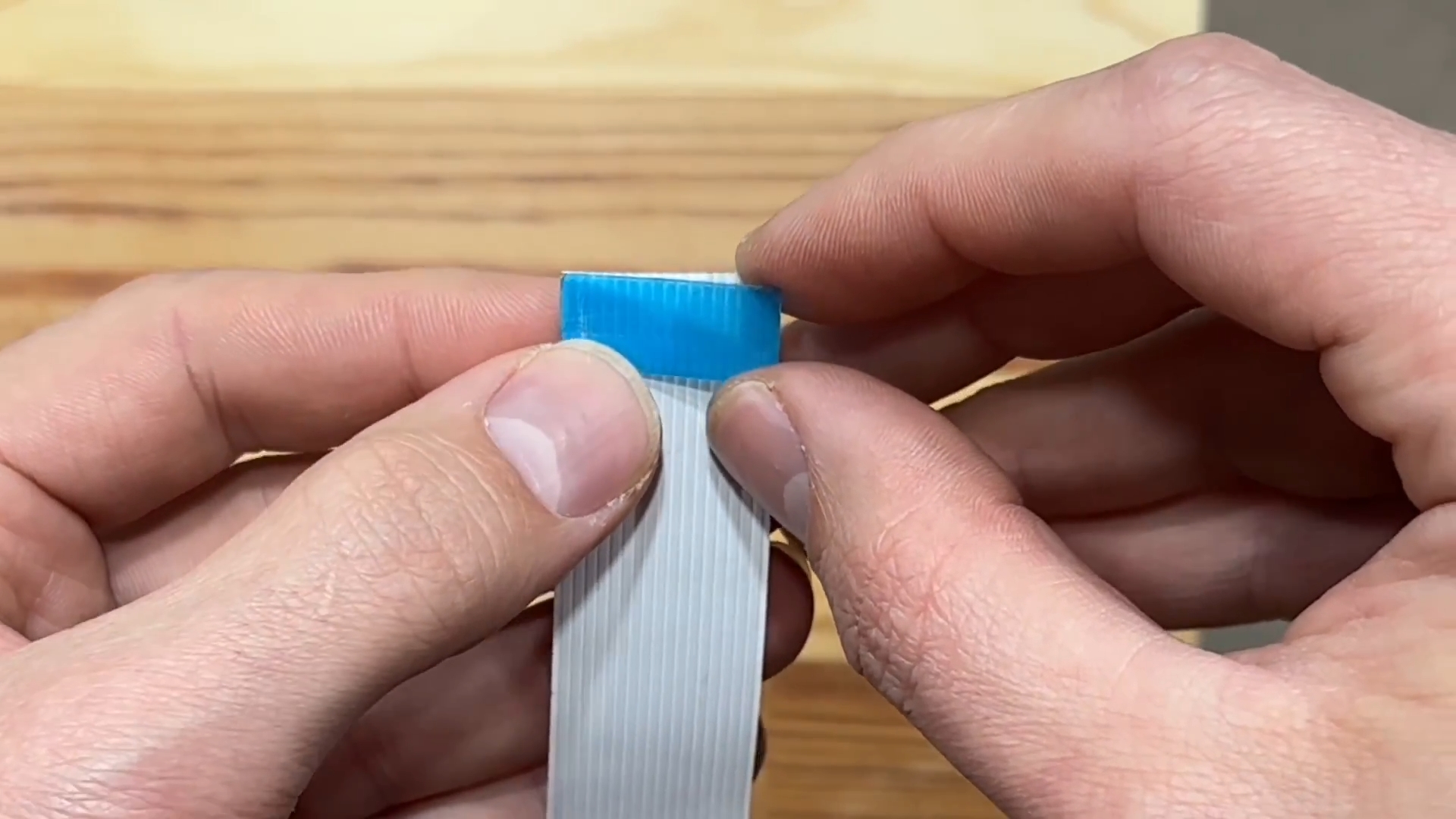

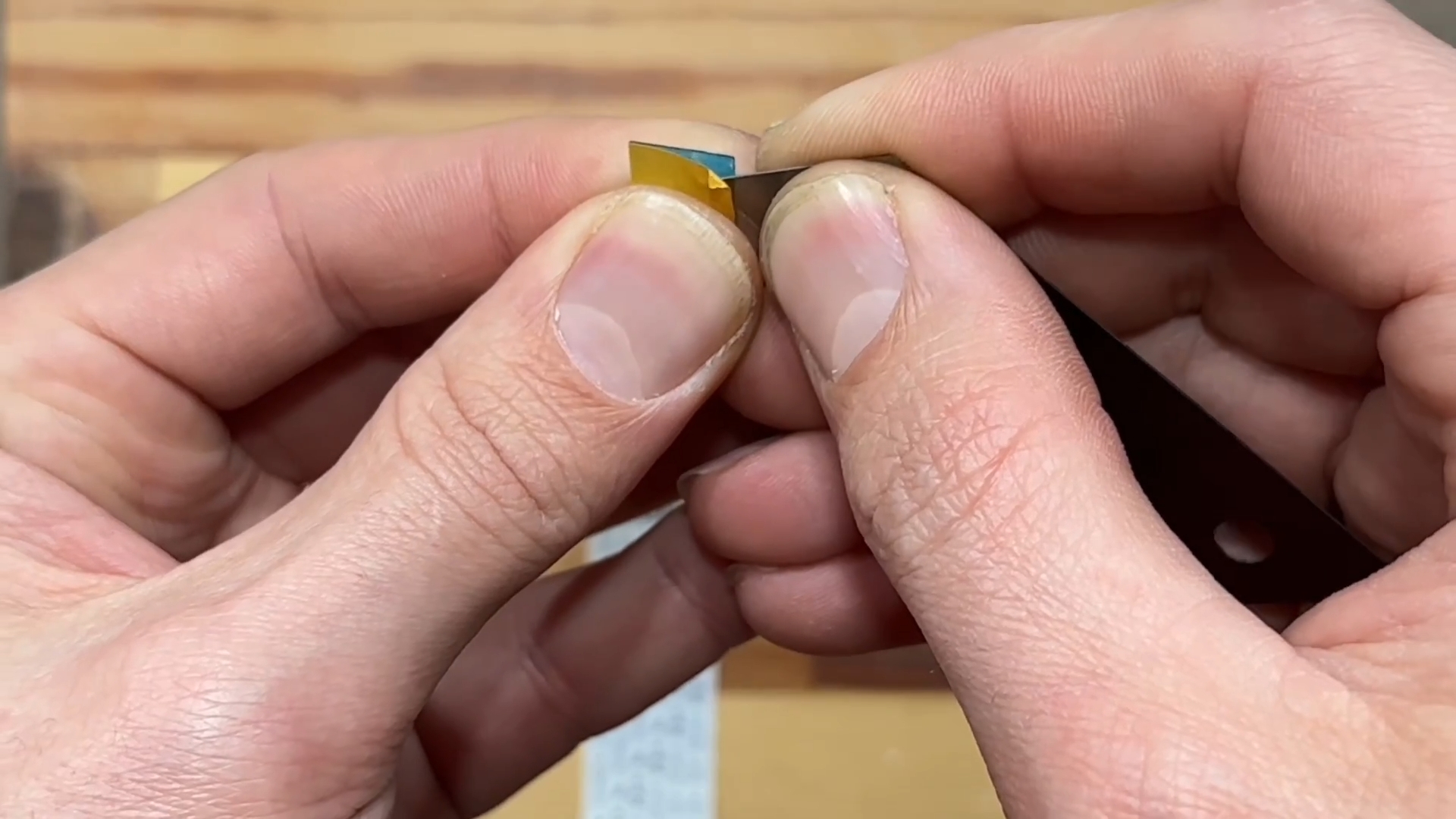

Обрезаем края, отлепляем защитный слой скотча и приклеиваем к зачищенном концу шлейфа.

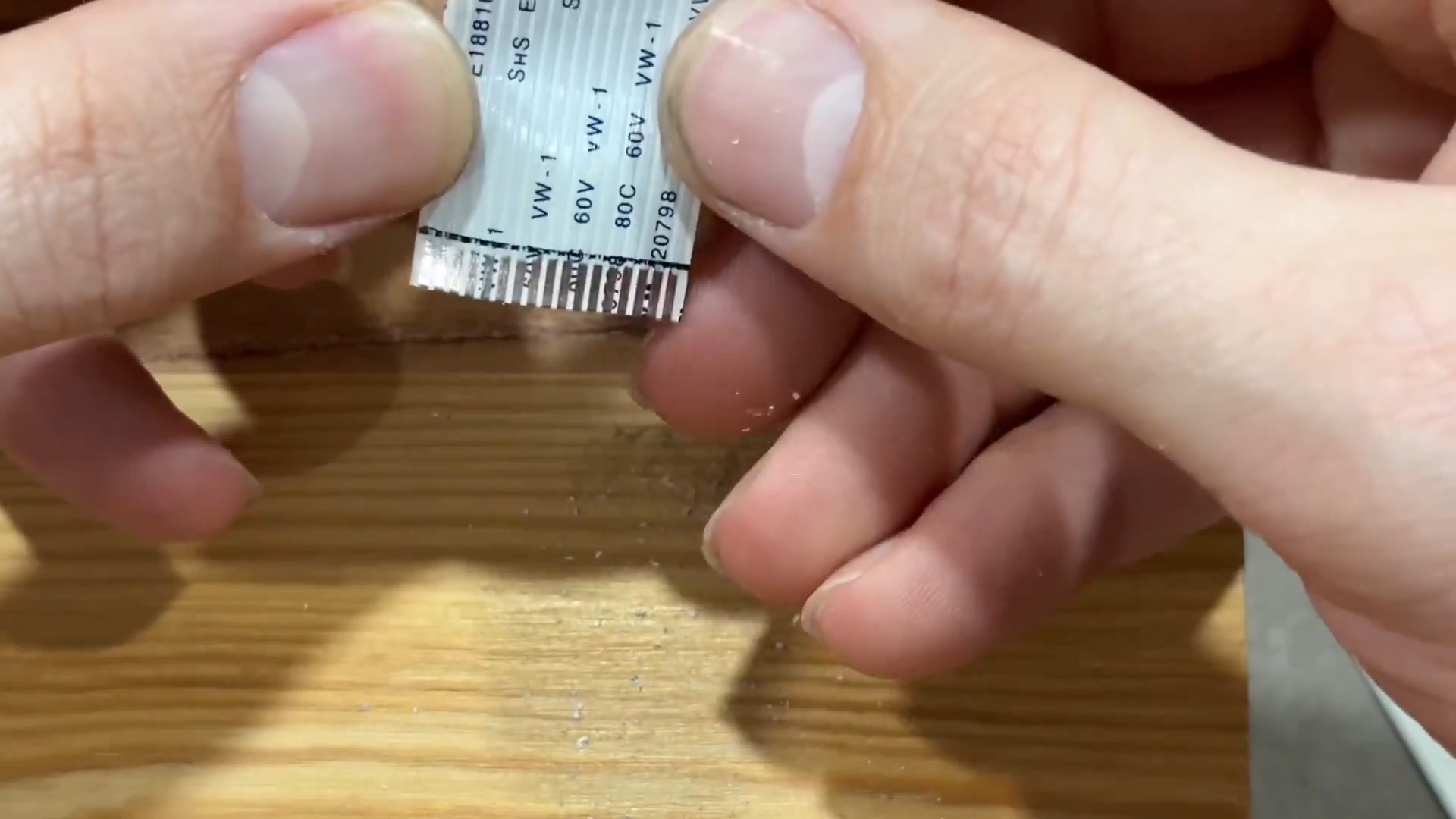

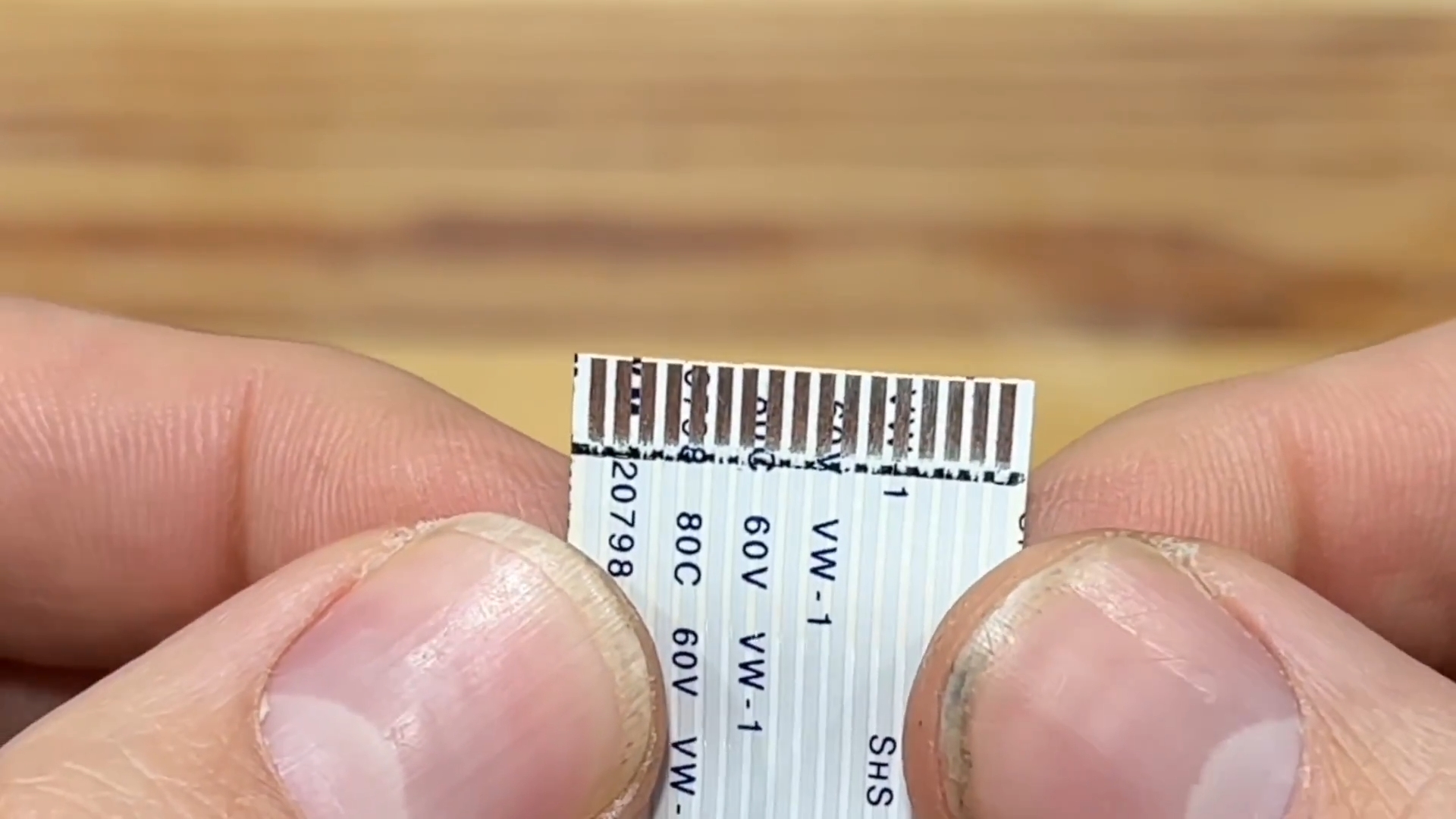

Шлейф восстановлен и готов к работе.

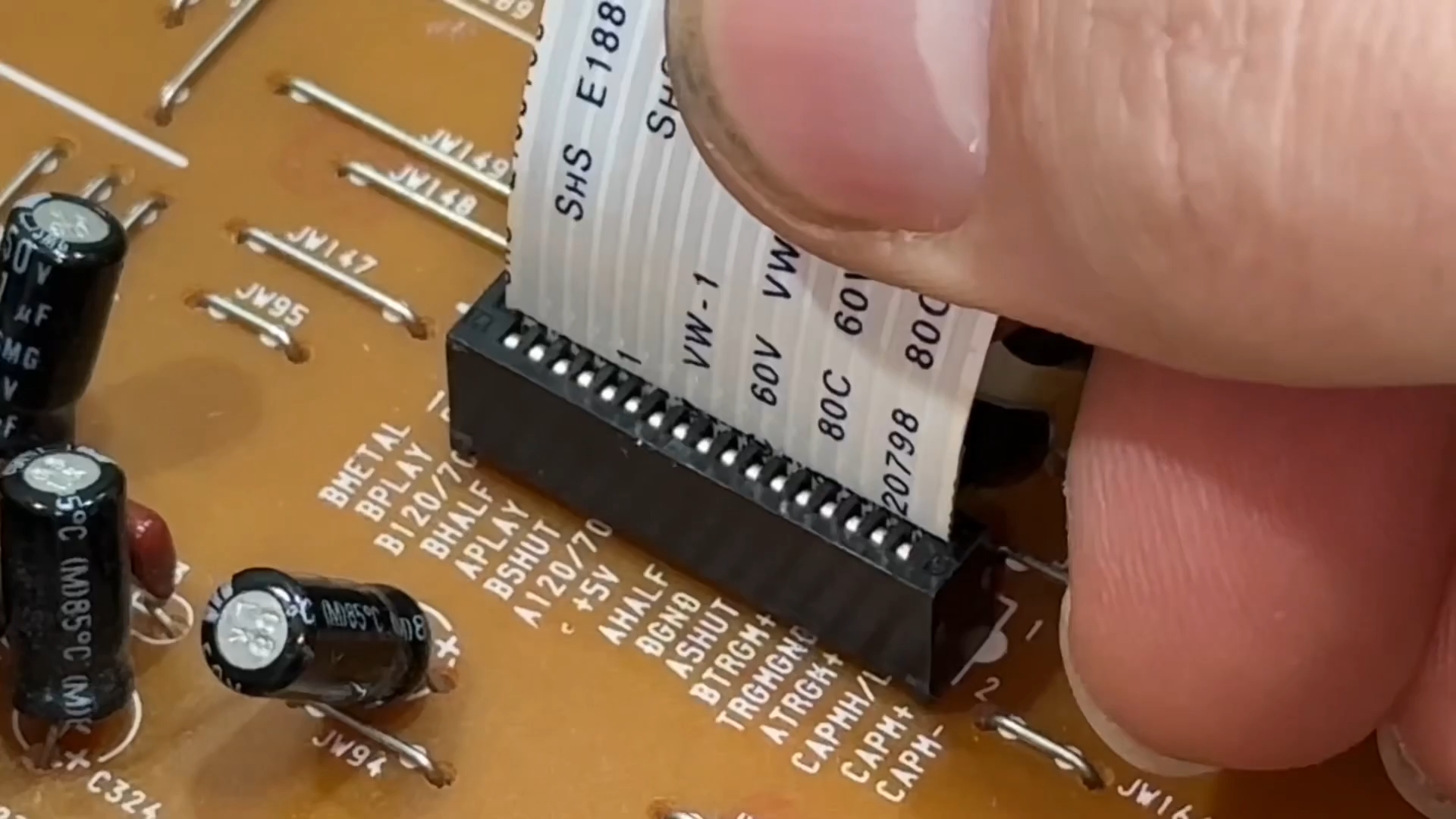

Устанавливаем на место в разъем и проверяем работу устройства.
