Собираем миниатюрный туристический повербанк на солнечных панелях - «Своими Руками»

Добавлено 14-окт-2021, 11:05 От Аркадий

С нами вы научитесь делать все сами: Процесс познания – это наше естественное состояние. И для начала нам нужно признать, что вы можете сделать все сами, не обязательно сразу бежать в магазин или торговый центр за новой вещью, если её можно сделать самим. ...

Материалы:

Аккумулятор 18650 - http://alii.pub/5becfz
модуль зарядки TP4056 - http://ali.pub/5bec2y
повышающий преобразователь 5В DC-DC - http://alii.pub/5ylaku
солнечные батареи 100х28 мм 5,5 В 60 мА - 4 шт. - http://alii.pub/61u11p
медная фольга.

Процесс изготовления повербанка с солнечными батареями

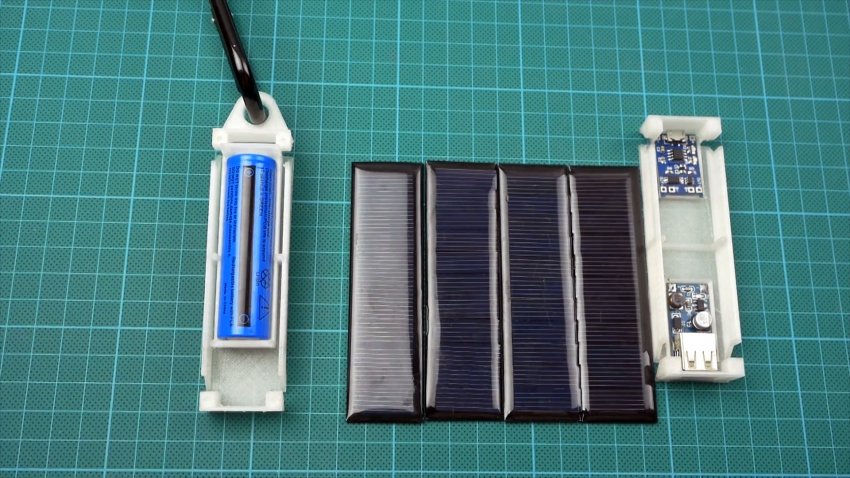

Первым делом необходимо изготовить корпус для аккумулятора, в котором смогут разместиться еще и 2 модуля. При этом на его боках должны помещаться солнечные панели. Не помешает на нем и проушина под карабин, чтобы цеплять устройство на рюкзак. Такой корпус можно склеить из листового пластика, либо же напечатать на 3D принтере.

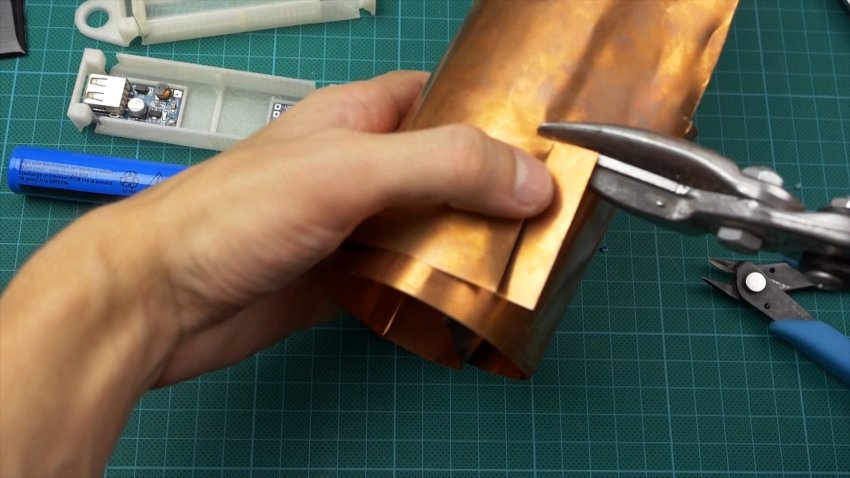

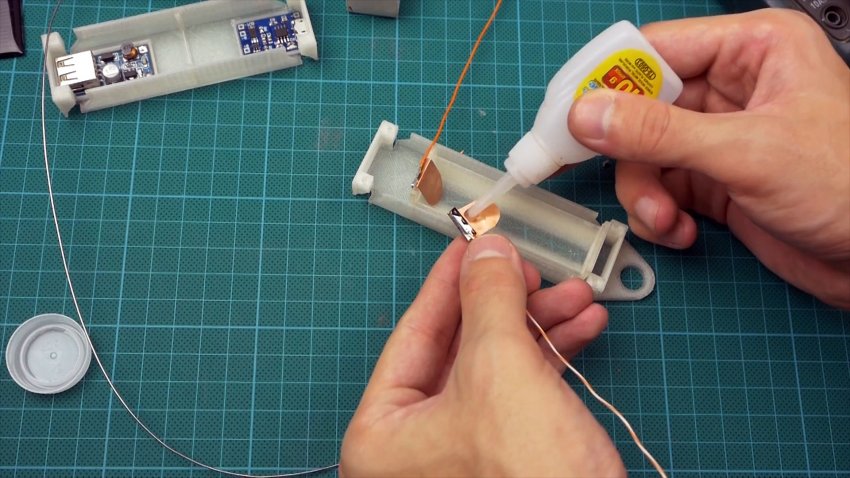

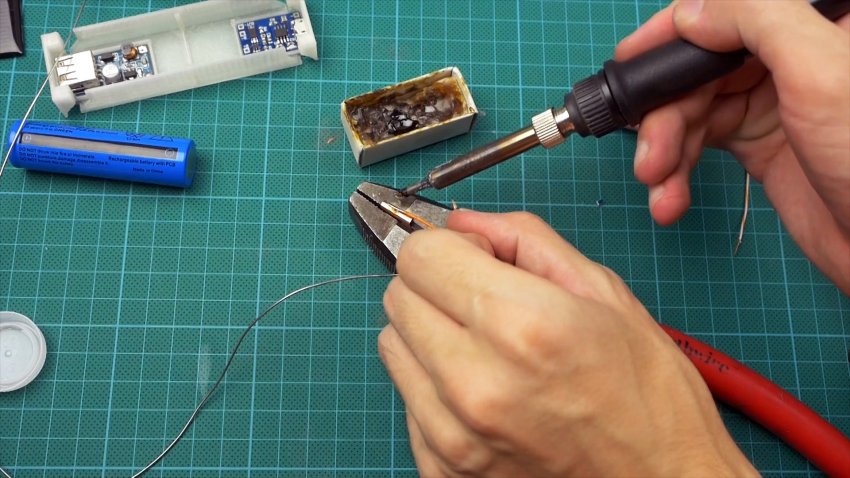

Далее из медной фольги изготавливаются контакты для батареи. К ним припаиваются провода. Контакты вклеиваются в корпус.

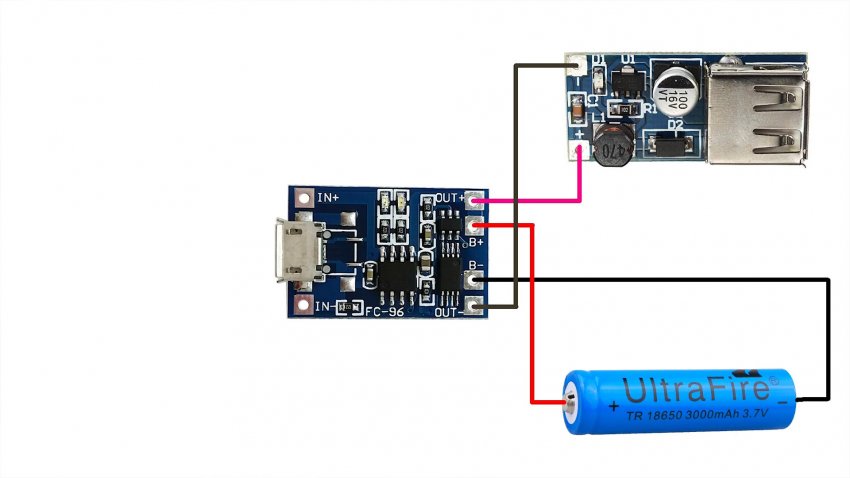

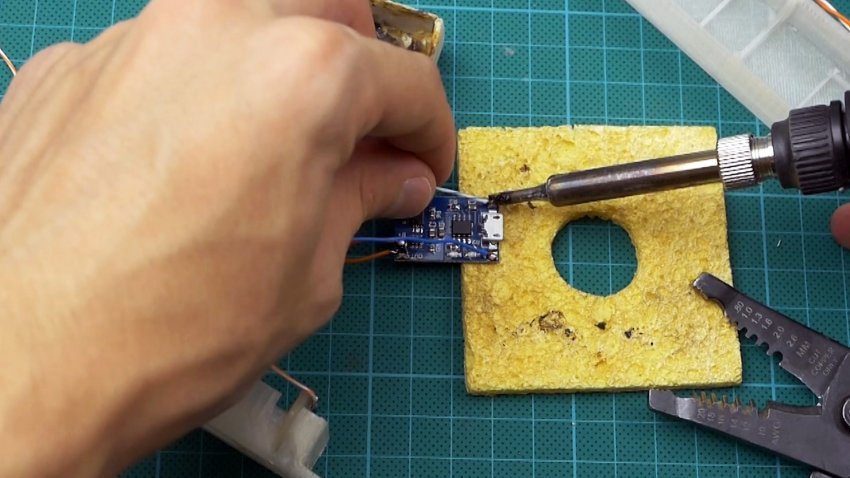

После этого спаиваем модули и батарею по предложенной схеме.

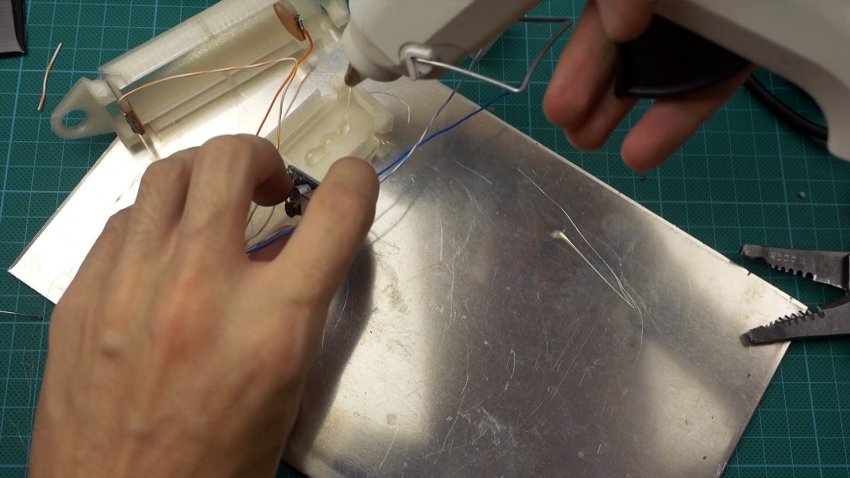

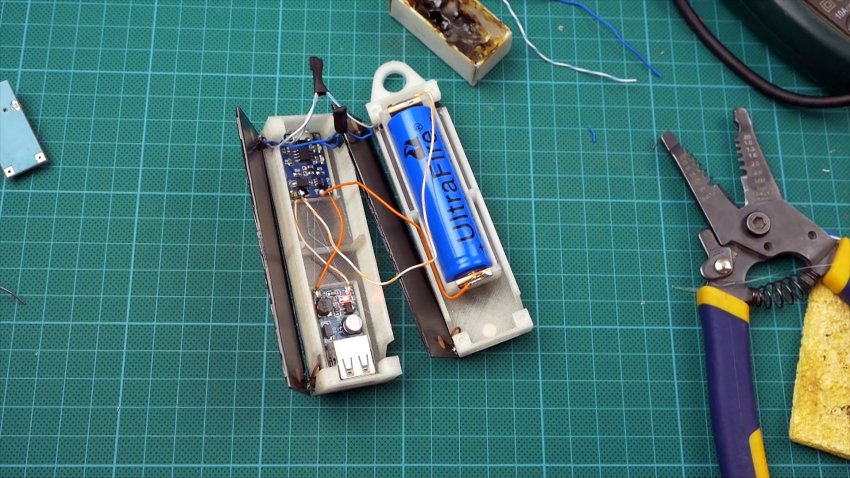

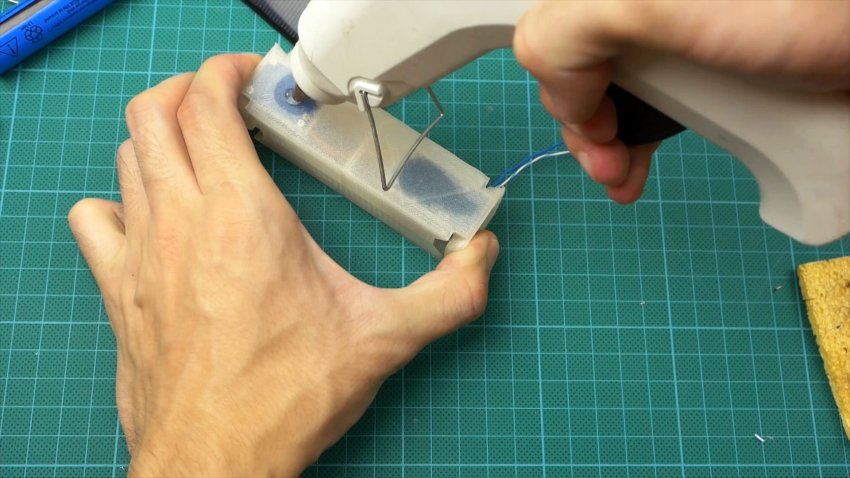

Затем компоненты фиксируются в корпусе термоклеем.

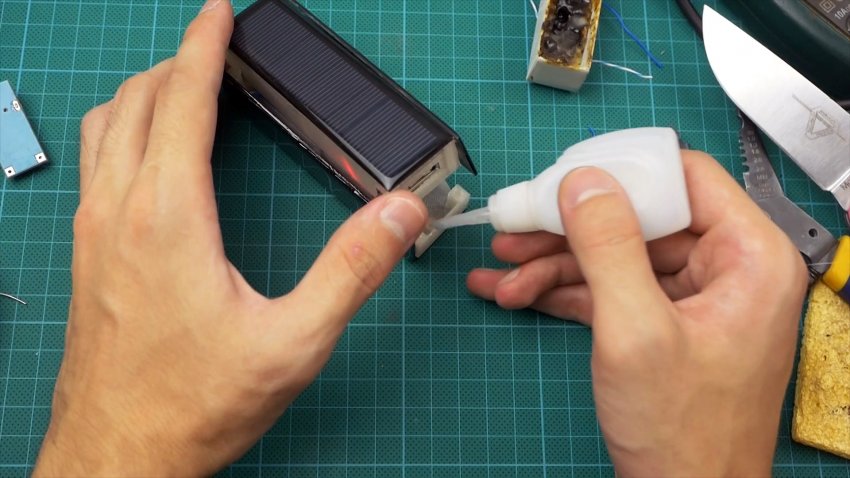

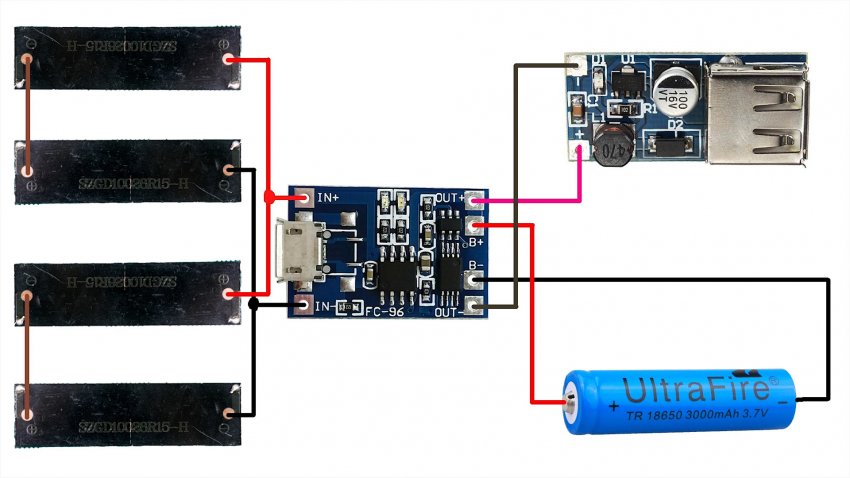

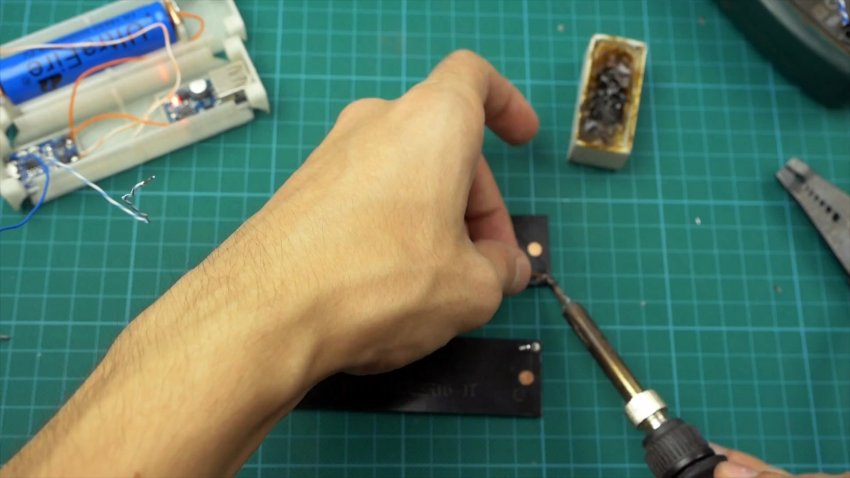

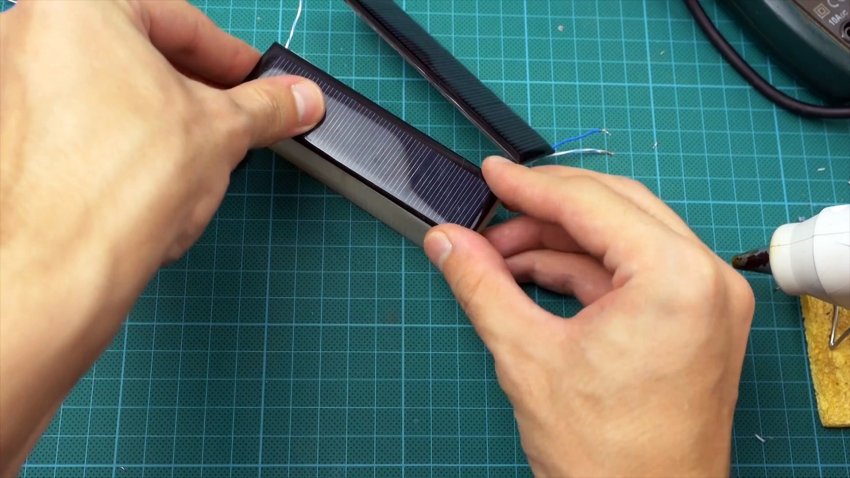

Далее нужно подключить панели к повышающему модулю. Для этого оптимально использовать следующую схему. Спаянные панели после этого приклеиваются на корпус термоклеем.

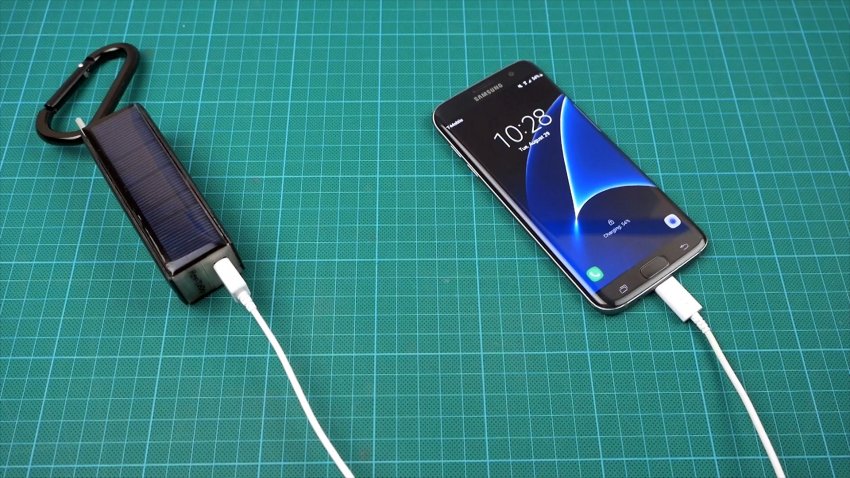

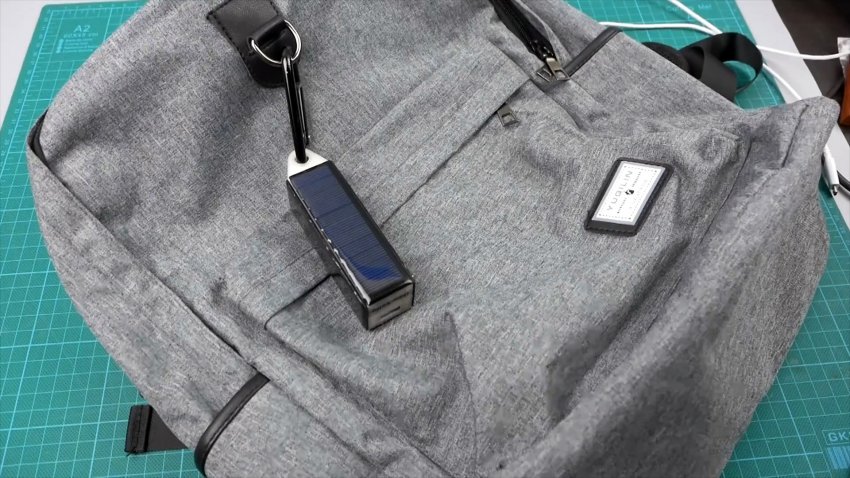

Таким образом, получаем повербанк небольшой емкости, который способен подзаряжается от солнечного света. Это отличное решения для туристического похода. Цепляем устройство на рюкзак, и оно накапливает энергию. Когда же нужно, от него можно подзарядить телефон или камеру. Естественно допускается его зарядка и от сети, как обычного повербанка.

Мало кто может обходиться без телефона, камеры и прочих гаджетов даже в туристическом походе на природу или на рыбалку. Поэтому на такие прогулки обязательно берется повербанк. Но и его нужно где-то заряжать. Сделайте повербанк своими руками с встроенными солнечными панелями. Этот прибор заряжается просто от того, что находится на свету. Материалы: Аккумулятор 18650 - модуль зарядки TP4056 - повышающий преобразователь 5В DC-DC - солнечные батареи 100х28 мм 5,5 В 60 мА - 4 шт. - медная фольга. Процесс изготовления повербанка с солнечными батареями Первым делом необходимо изготовить корпус для аккумулятора, в котором смогут разместиться еще и 2 модуля. При этом на его боках должны помещаться солнечные панели. Не помешает на нем и проушина под карабин, чтобы цеплять устройство на рюкзак. Такой корпус можно склеить из листового пластика, либо же напечатать на 3D принтере. Далее из медной фольги изготавливаются контакты для батареи. К ним припаиваются провода. Контакты вклеиваются в корпус. После этого спаиваем модули и батарею по предложенной схеме. Затем компоненты фиксируются в корпусе термоклеем. Далее нужно подключить панели к повышающему модулю. Для этого оптимально использовать следующую схему. Спаянные панели после этого приклеиваются на корпус термоклеем. Таким образом, получаем повербанк небольшой емкости, который способен подзаряжается от солнечного света. Это отличное решения для туристического похода. Цепляем устройство на рюкзак, и оно накапливает энергию. Когда же нужно, от него можно подзарядить телефон или камеру. Естественно допускается его зарядка и от сети, как обычного повербанка.
