Для многих самодельных устройств требуется мощный, но компактный электродвигатель. Если у вас имеется старый DVD привод, тогда можно снять моторчик из него, и слегка модернизировать. После этого крутящий момент двигателя возрастет, при этом скорость вращения будет на уровне 16 тыс. об/мин.
Материалы:
- привод;
- эмалированная медная проволока 0,2 мм;

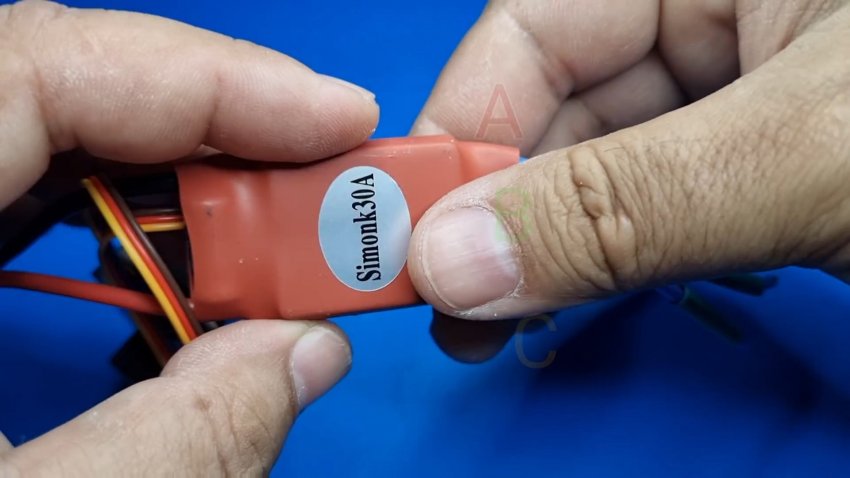

- регулятор скорости Simonk 30A - http://alii.pub/61pqks
Процесс изготовления мощного бесщеточного двигателя

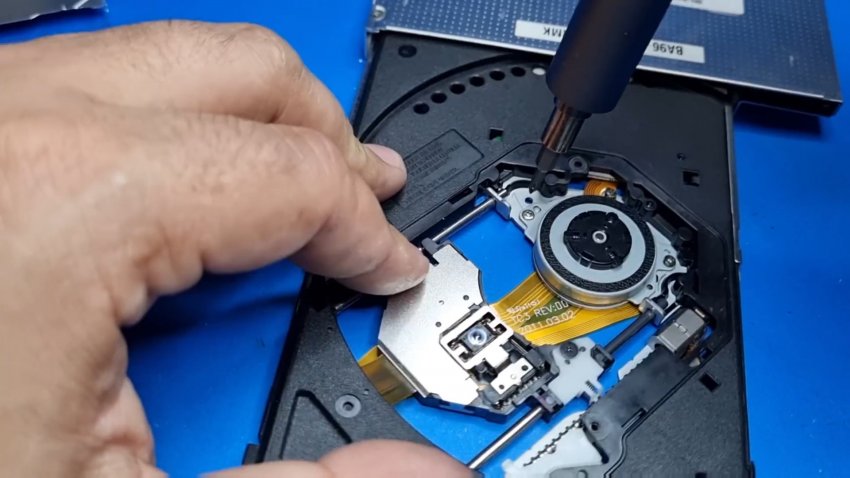

Для начала нужно открыть DVD привод, чтобы добраться до его моторчика. Тот необходимо демонтировать. Для этого откручивается крышка и срывается шлейф. Чтобы разобрать моторчик, нужно его поддеть отверткой, и тот без проблем раскроется.
Из вскрытого моторчика вынимается сердечник с обмоткой. После этого нужно удалить намотанную на него проволоку. Она больше не потребуется, поэтому особая аккуратность не нужна.

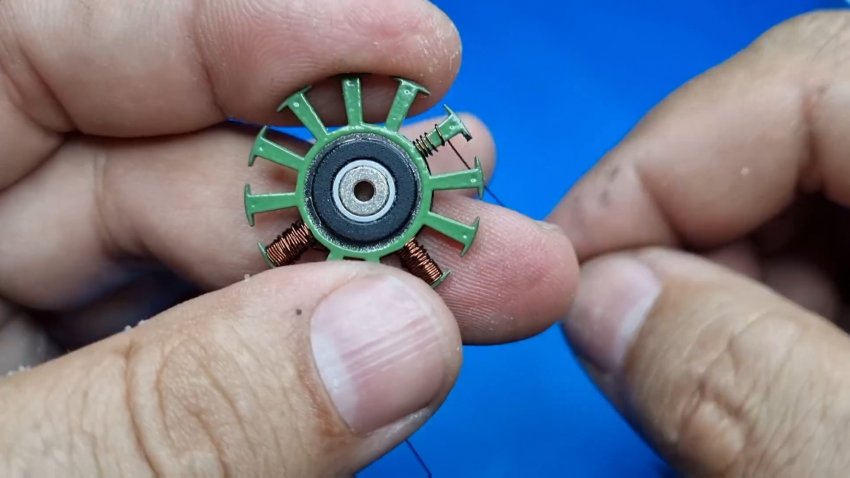

Далее предстоит сделать новую обмотку с проволоки сечением 0,2 мм. Для этого она наматывается на каждый зубец сердечника виток к витку в 3 слоя.

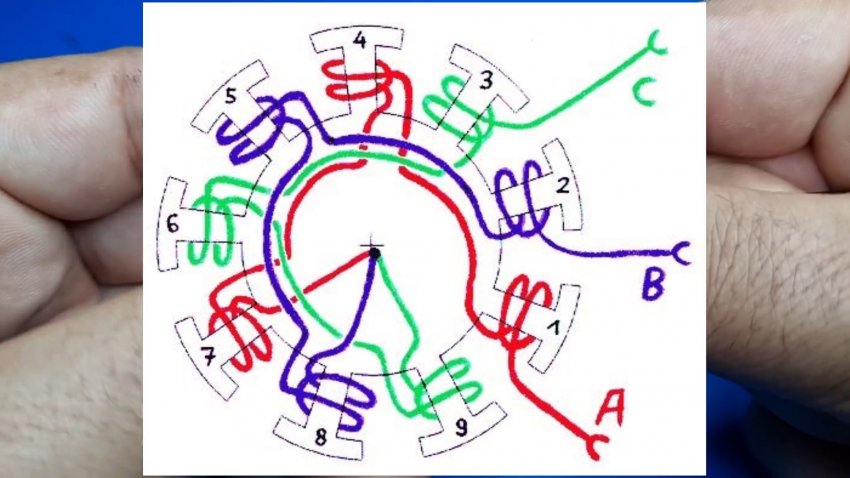

Важно придерживаться представленной схемы намотки. Цельный отрезок проволоки без разрывов наматывается на 1, 4 и 7-й зубец. Затем второй на зубцы 2, 5 и 8, а третий на 3, 6 и 9.

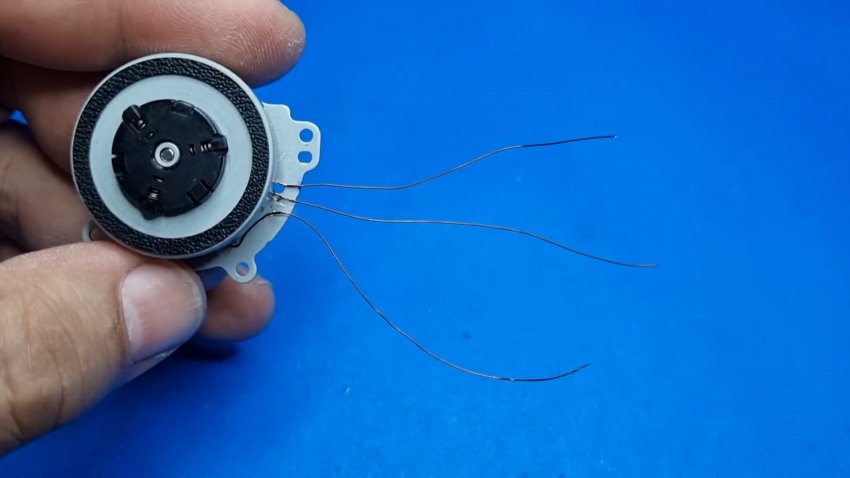

Начала обмоток нужно зачистить от эмали, и спаять вести. Затем двигатель собирается обратно.

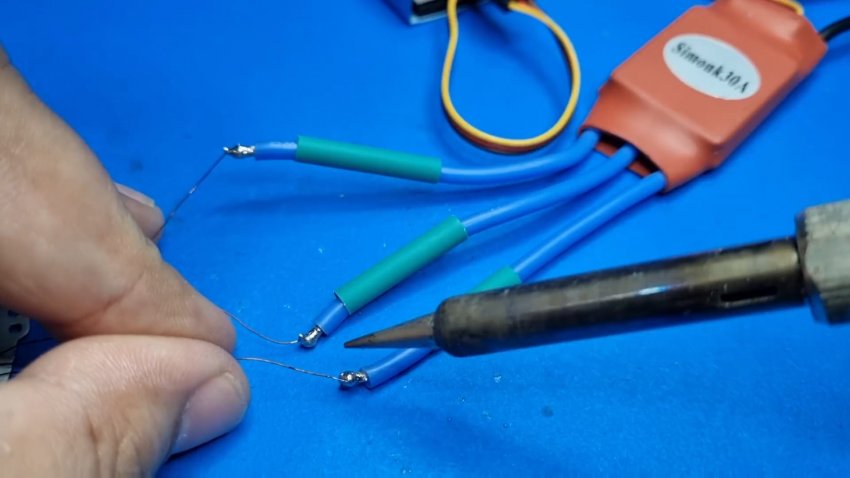

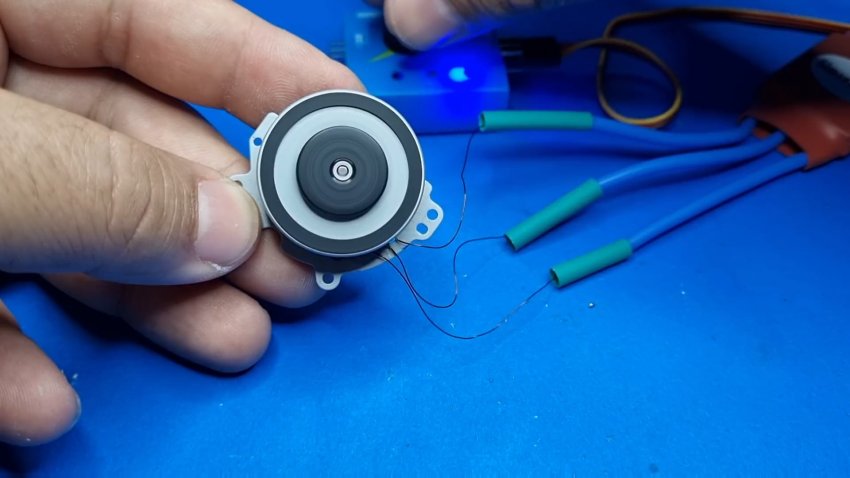

К оставшимся свободными трем концам обмотки припаивается регулятор скорости.

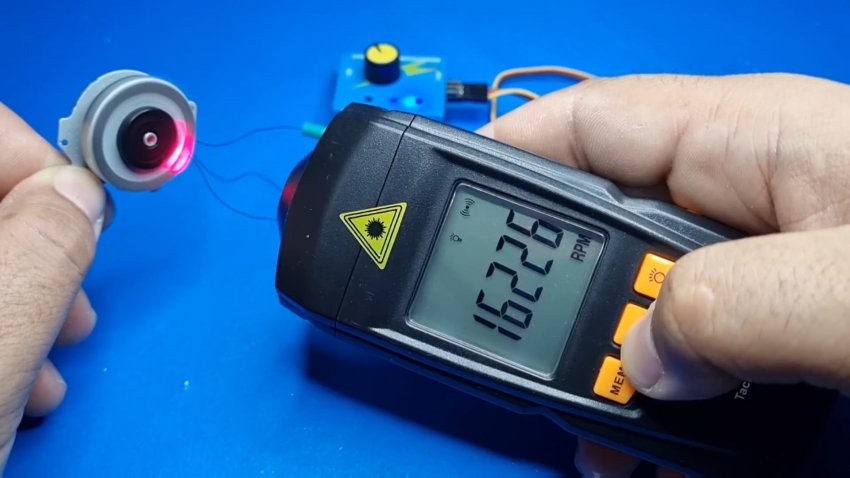

Теперь остается запитать регулятор от 12В, и запустить двигатель для проверки. Это дешевый простой способ получать мощные компактные двигатели. Форма сердечника позволяет перематывать проволоку вручную без особых усилий и соблюдения сложной схемы. Все делается элементарно.
