Двери по своему основному назначению должны быть закрытыми и открываться лишь для прохода людей. Чтобы обеспечить эти противоположные условия, на дверях, включая раздвижные, устанавливают разнообразные защелки. Например, их можно сделать из остатков металлических полос и для этого не нужны особые знания и навыки.




Понадобится


Материалы:

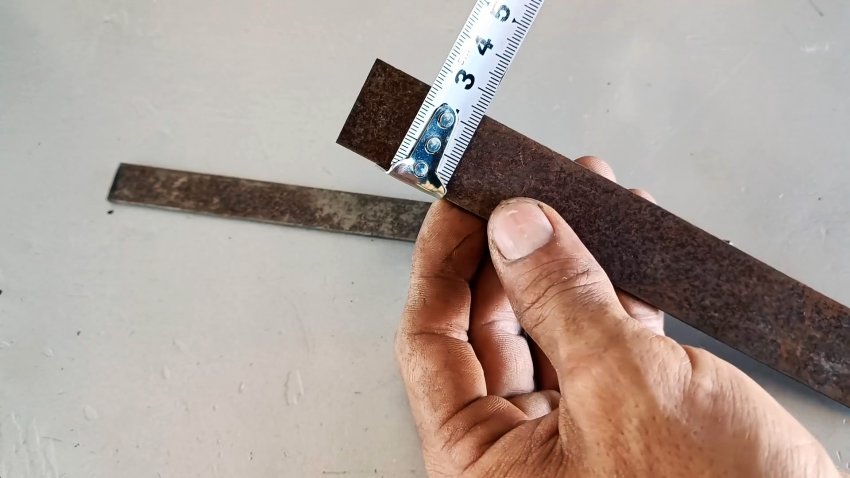

  • стальная полоса 200×18 мм;
  • стальная полоса шириной 25 мм;
  • кусок стальной проволоки;
  • болт, гайки и винты;
  • пружина сжатия.

Инструменты: молоток и керн, гибочное приспособление, тиски слесарные, болгарка, плоскогубцы, сварочный аппарат, дрель.


Качественные и долговечные сверла на АлиЭкспресс со скидкой - http://alii.pub/5zwmxz


Процесс изготовления механической защелки для раздвижных дверей

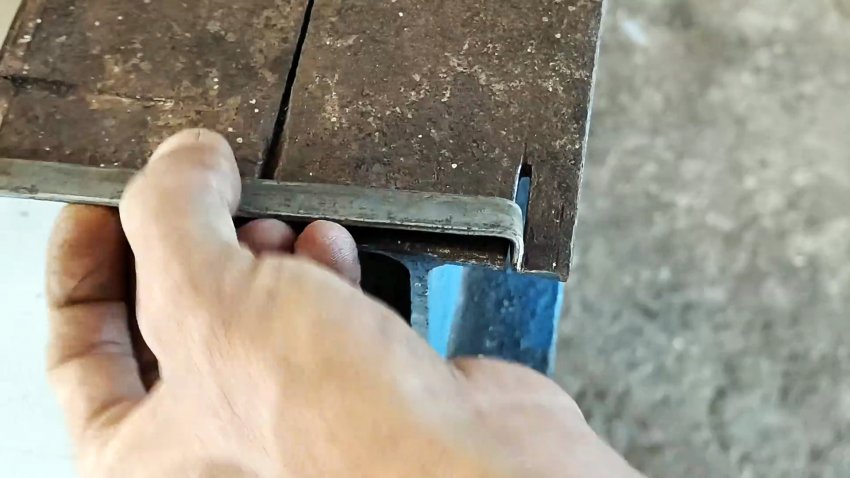

Один конец стальной полосы 200×18 мм сначала сгибаем на 90 градусов, а затем продолжаем изгиб еще примерно на 60 градусов.





То же самое проделываем и со стальной полосой шириной 25 мм, но изгиб фиксируем на уровне 90 градусов. Отрезаем загнутый конец от остальной полосы, отступив некоторое расстояние от изгиба.

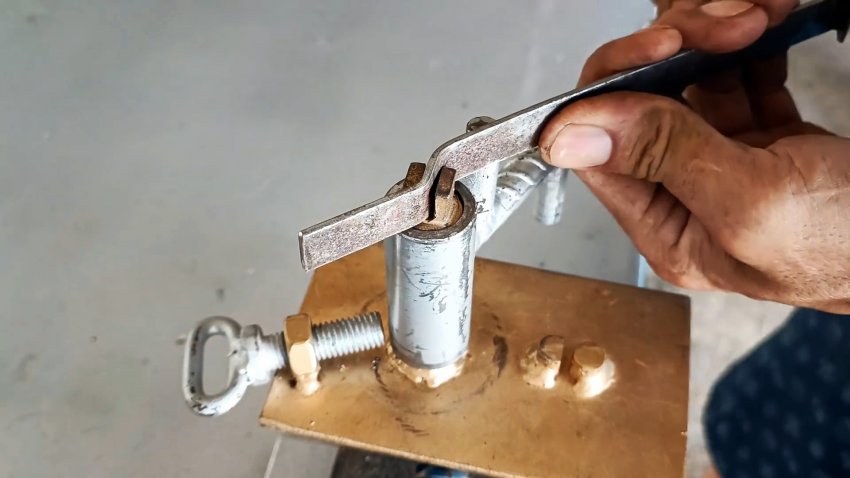

Дважды изгибаем второй конец полосы 200×18 мм на гибочном приспособлении так, чтобы концевая часть была параллельна основной части пластины, но лежала в плоскости, в которой находится загнутый конец пластины.

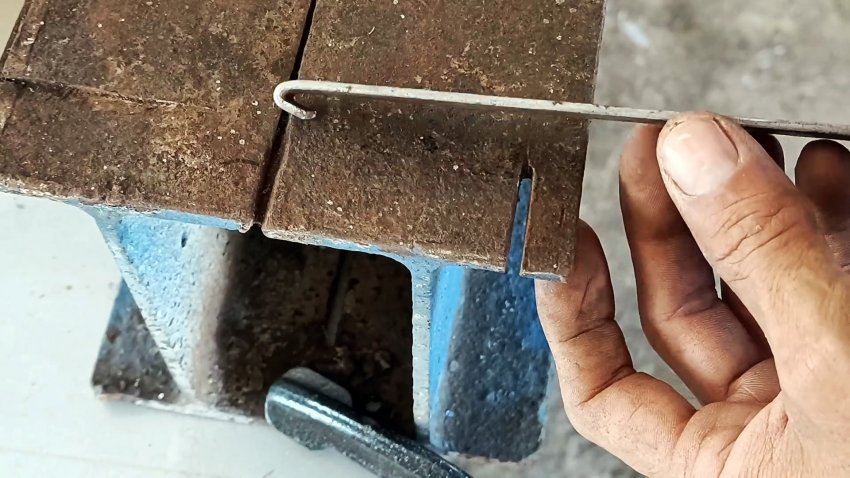

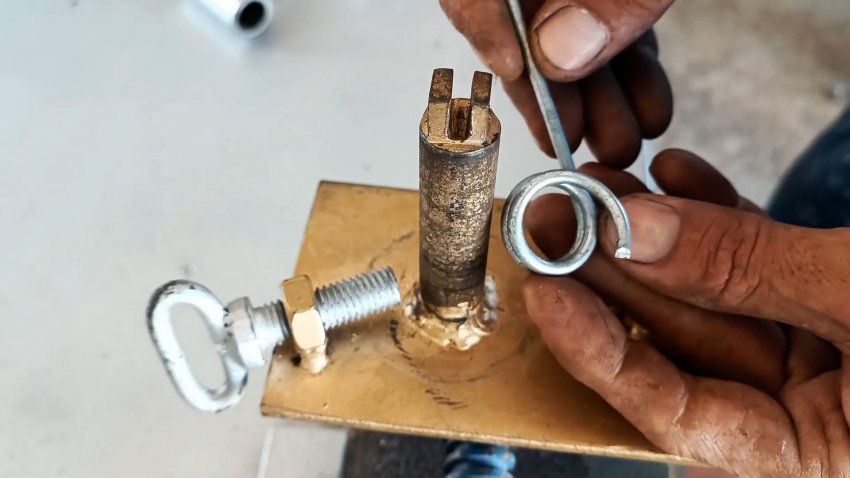

На том же гибочном приспособлении выполняем из стальной проволоки нечто наподобие пружины, состоящей из 2-3 витков.

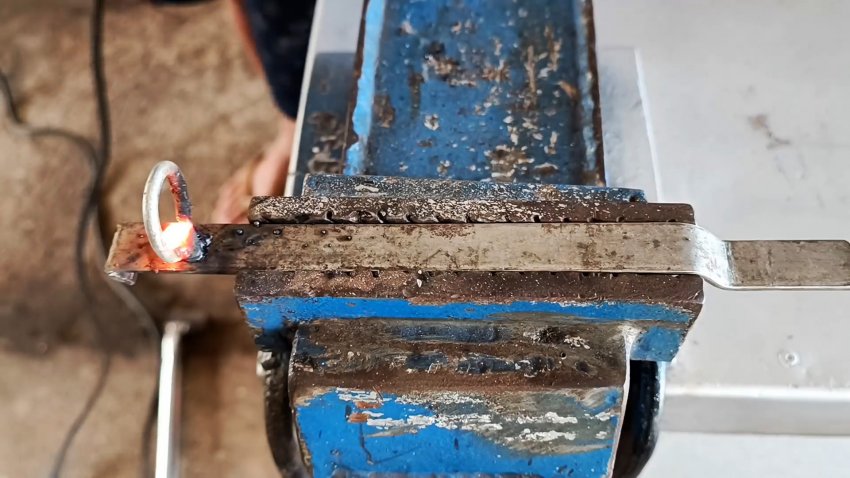

Разрезаем полученную пружину в поперечном направлении и получаем два кольца. Одно из них привариваем поперек и вертикально к узкой пластине со стороны, обратной изгибу и вблизи от него.


Долговечные диски для УШМ на АлиЭкспресс со скидкой - http://alii.pub/61bjly

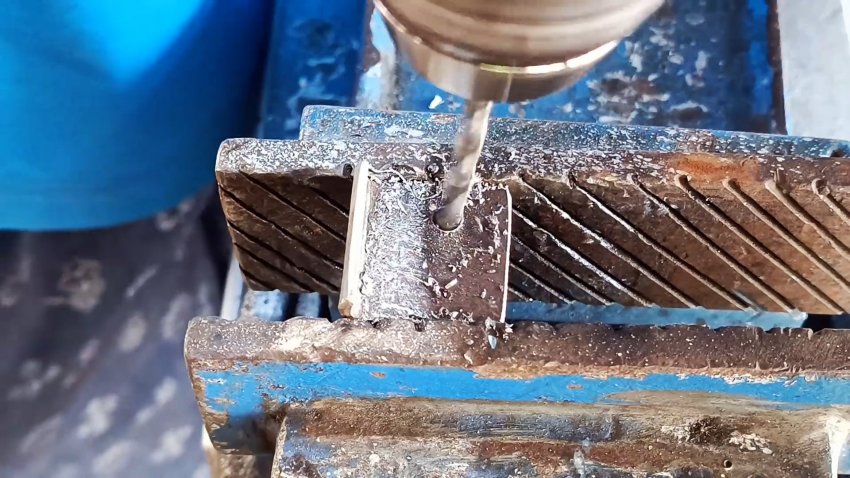

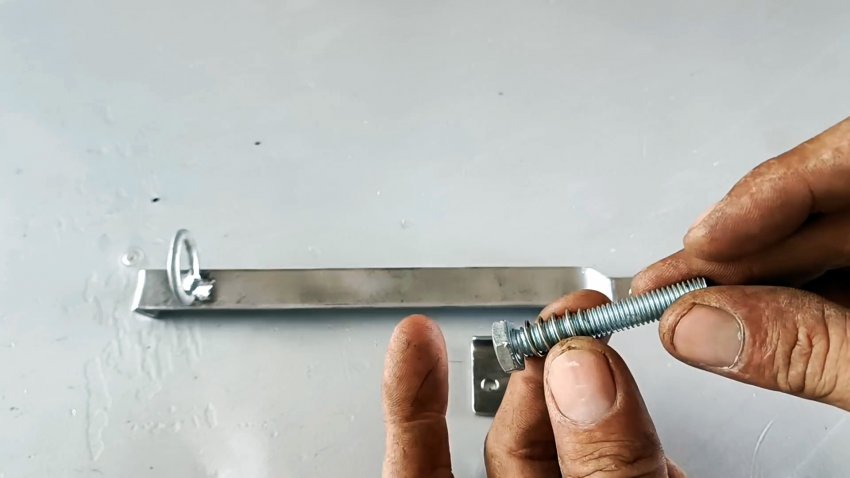

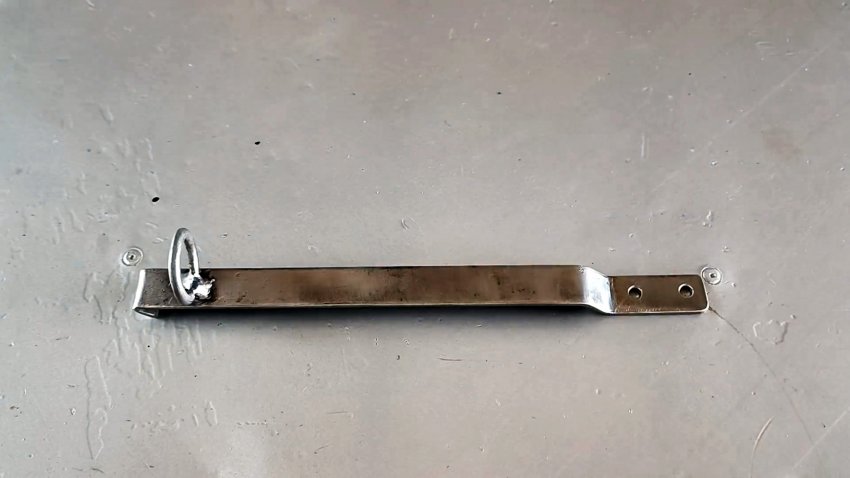

В отогнутой части узкой пластины в продольном направлении и во фрагменте пластины шириной 25 мм поперек сверлим по два отверстия. На болт надеваем пружину сжатия и наворачиваем гайку до легкого ее сжатия.

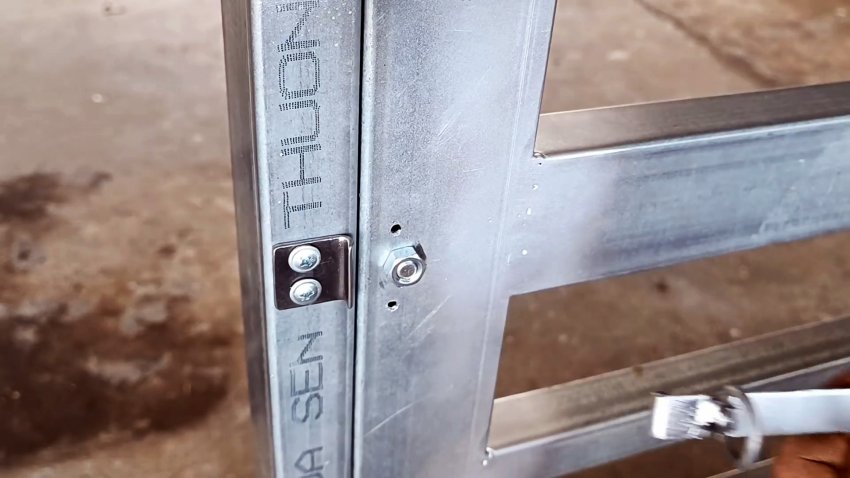

К вертикальной стойке дверной коробки на расчетной высоте от пола прикручиваем двумя винтами фрагмент полосы шириной 25 мм так, чтобы отогнутый конец был со стороны дверного полотна.


В стойке дверного полотна сверлим сквозное отверстие, расположив его напротив центра фрагмента, прикрученного к стойке дверной коробки. Снаружи вставляем болт с пружиной и навернутой гайкой и изнутри на конец болта накручиваем вторую гайку.

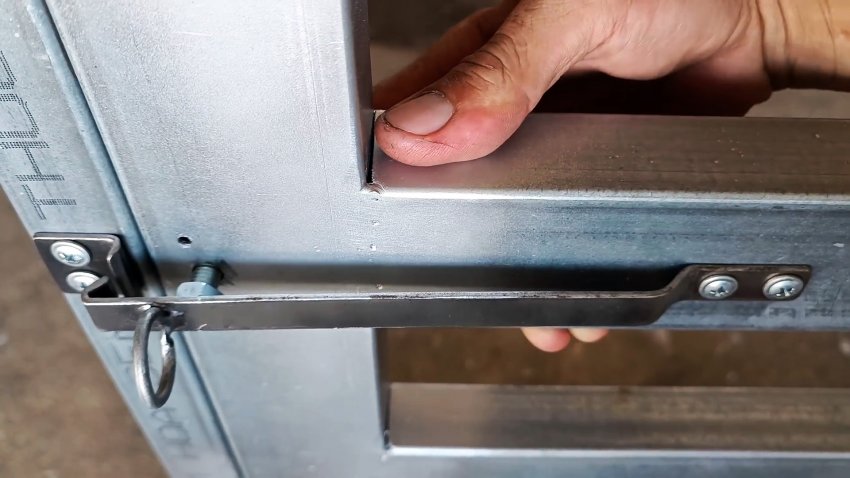

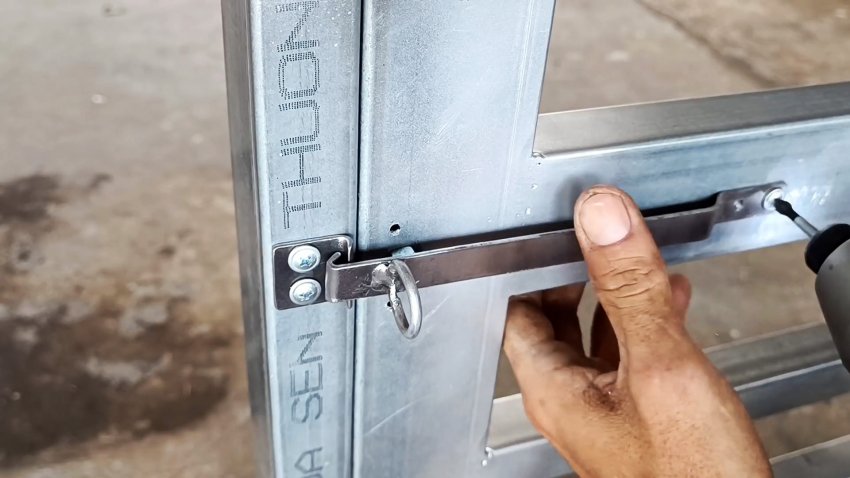

Согнутый конец полосы 200×18 мм вводим в зацепление с изгибом фрагмента на стойке дверной коробки и прикручиваем ее двумя шурупами к дверному полотну. В таком положении защелка закрыта и дверь невозможно открыть.




Потянув планку за кольцо на себя, мы выводим из зацепления защелку и дверное полотно свободно откатывается. При закрытии дверного полотна согнутая часть пластины скользит по верхней грани фрагмента на стойке дверной коробки и за счет упругих сил входит с ней в зацепление. Дверь оказывается закрытой.

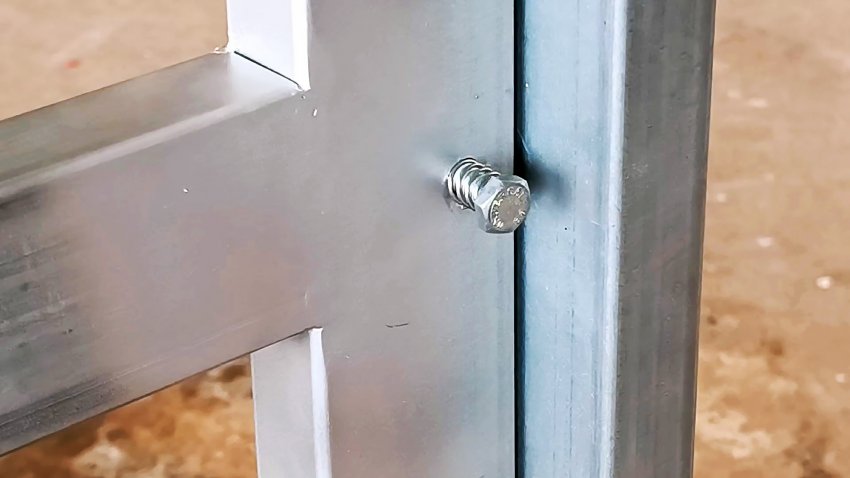

Для того, чтобы закрытую дверь открыть снаружи, достаточно нажать на кнопку из болта, преодолев сопротивление пружины, и вывести из зацепления контактирующие элементы защелки. Сняв с болта давление, мы вновь обеспечиваем возможность автоматического закрытия двери.
