Такая самозакрывающаяся защелка будет удобна для хозяйственных построек, дачных строений, калитки и т. д. Ее можно сделать из металлолома с помощью простых инструментов и для этого не потребуются какие-то специальные знания, навыки и опыт.


Понадобится


Материалы:


  • арматура;
  • стальная полоса;
  • стальной уголок;
  • болт с гайкой;
  • аэрозольная краска;
  • шурупы или винты.

Инструменты: угольник и маркер, тиски, болгарка, труба, напильник по металлу, сварка, сверлильный станок, молоток.


Процесс изготовления самозакрывающейся дверной защелки с ручкой

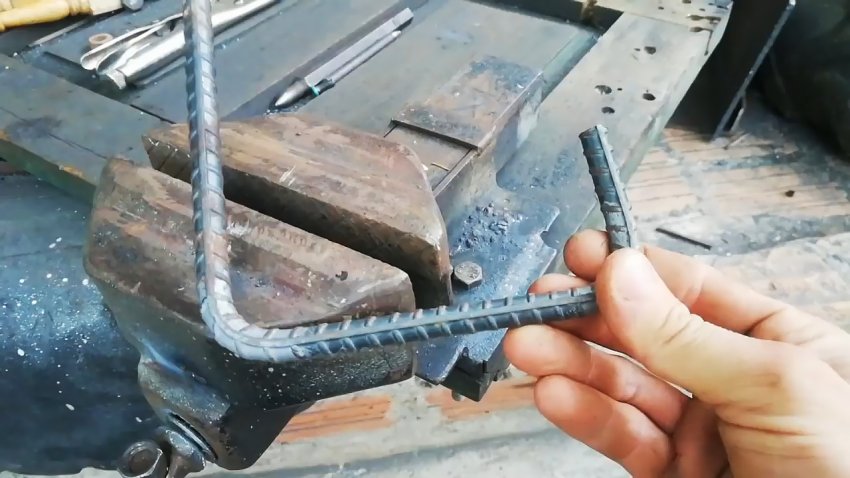

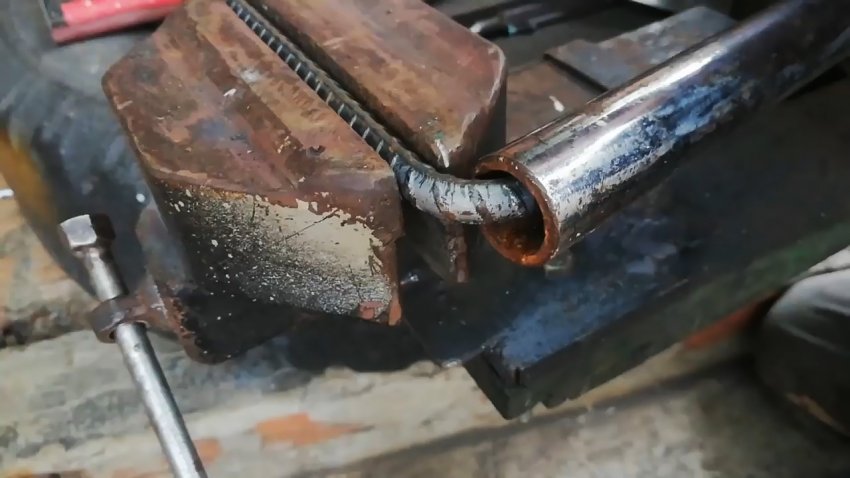

Отрезаем кусок арматуры длиной 21 см. С двух сторон отмеряем по 6 см и сгибаем концы на 90 градусов в одну сторону.




Получаем П-образную заготовку дверной ручки.

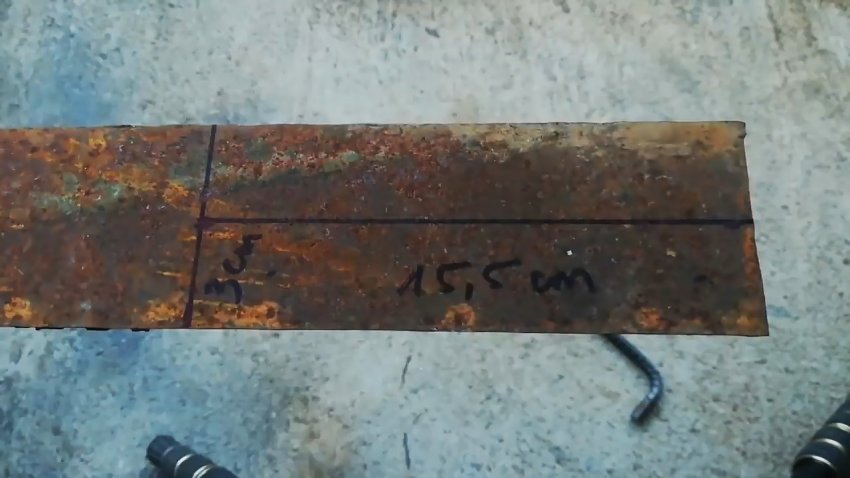

Отделяем от старой металлической полосы шириной 6 см отрезок в 15,5 см.




По центру продольно проводим линию. На одном конце полосы на центральной линии снаружи изображаем квадрат 1,5×1,5 см.

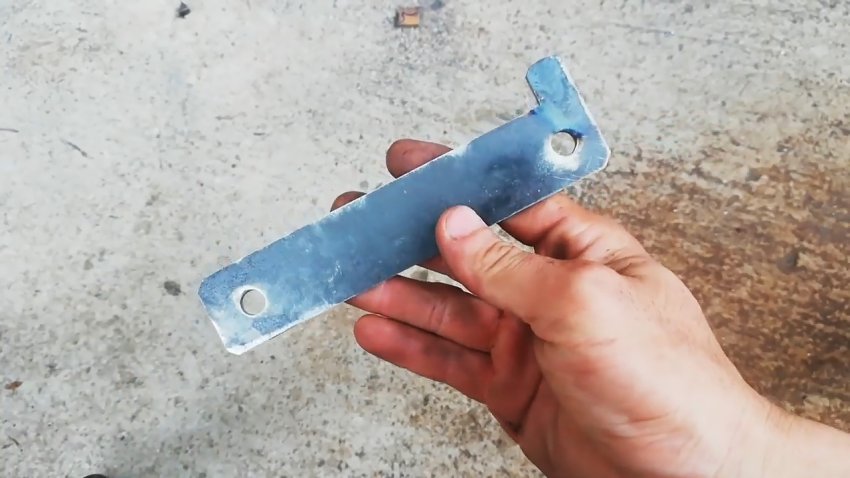

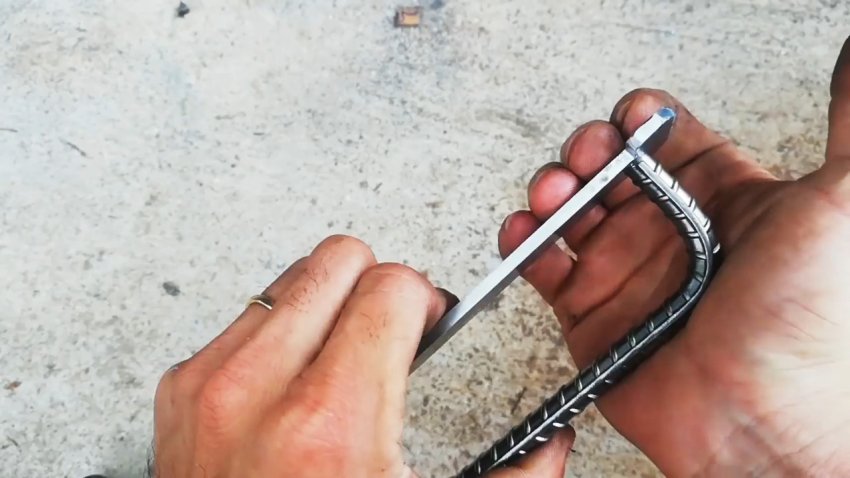

Вырезаем полученную фигуру и на продольной линии отмеряем от концов по 1,5 см, и сверлим отверстия диаметром 1 см. На концах заготовки ручки удаляем напильником продольные выступы.




Вставляем ручку в отверстия пластины и завариваем с обратной стороны.





В углах пластины сверлим отверстия диаметром 0,5 см.

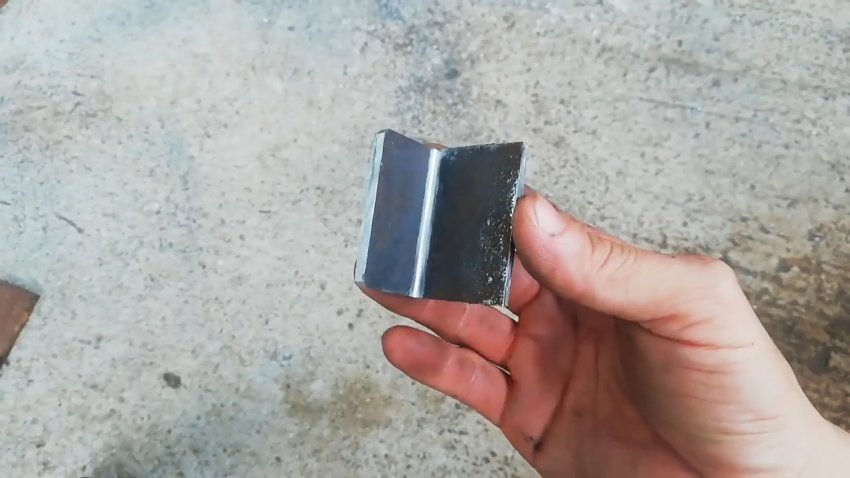

На одной полке старого уголка отмечаем в продольном направлении 4 см, в поперечном – 3,5 см. На второй полке от угла на расстоянии 3 см проводим линию и по разметкам удаляем ненужные участки.

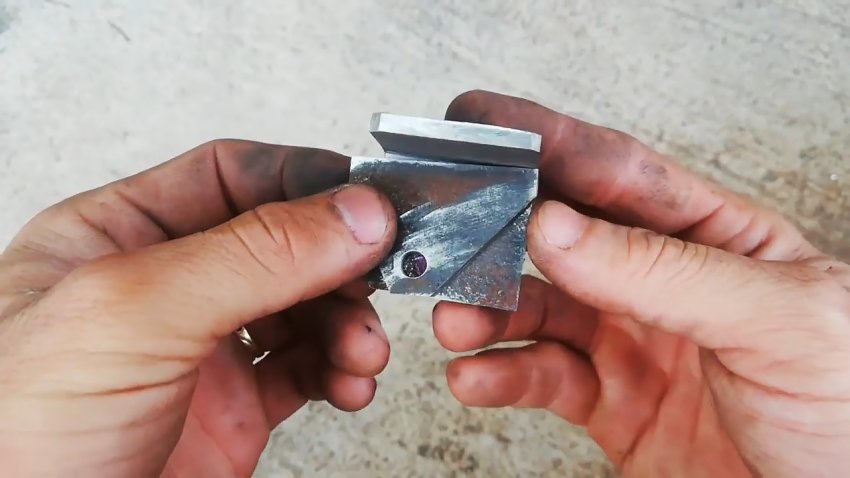

Согласно размеру детали из уголка выполняем сопрягаемую деталь из пластины: срезаем нижние углы и на конце сверлим отверстие. На нее укладываем шайбу и сверху прижимам квадратной пластиной, которую привариваем к вертикальной части детали из уголка.

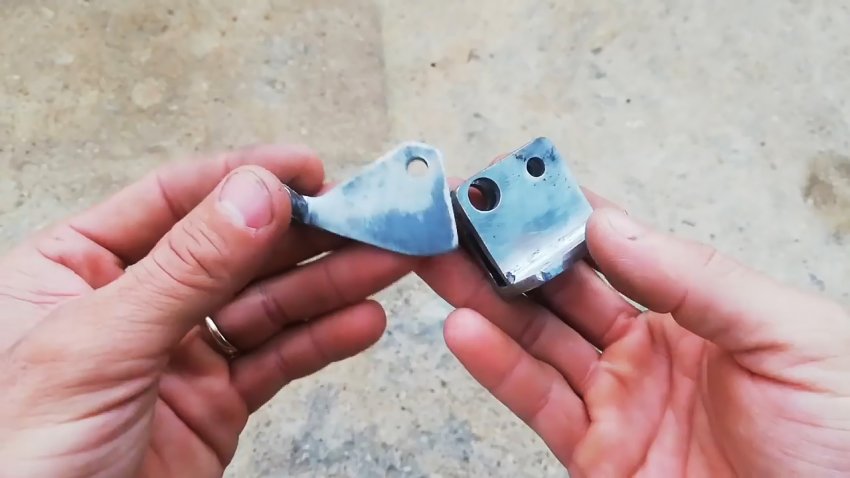

Деталь треугольной формы отверстием вниз укладываем на квадратную пластину и переносим центр отверстия на деталь снизу. На одном уровне с этой отметкой выполняем вторую. По первой отметке сверлим отверстие диаметром 0,6 см, по второй – 1 см.

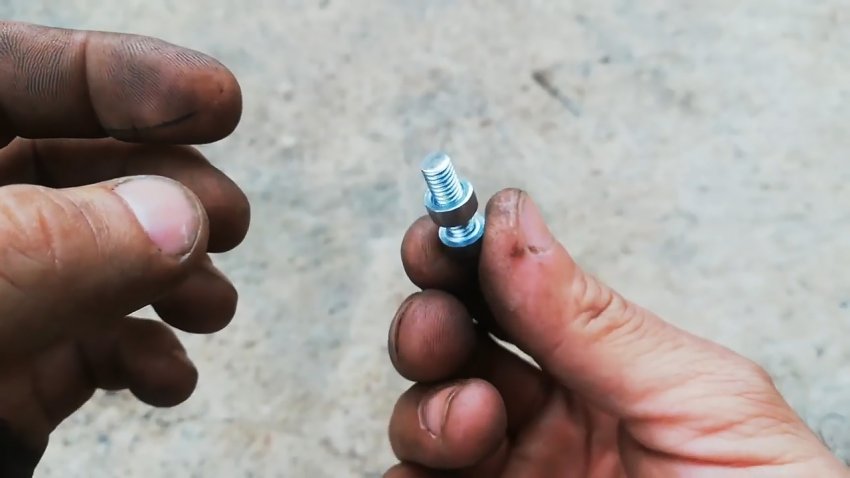

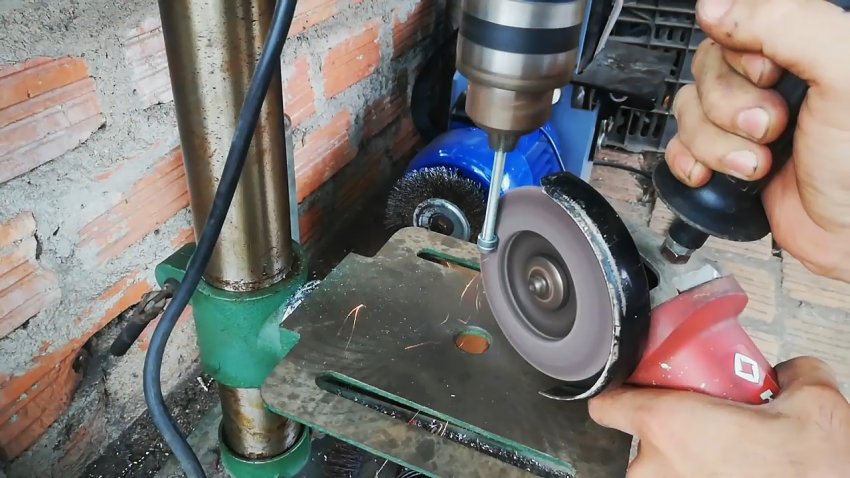

Стержень болта с гайкой под головкой вставляем в патрон сверлильного станка и болгаркой скругляем головку и гайку, а стержень укорачиваем.

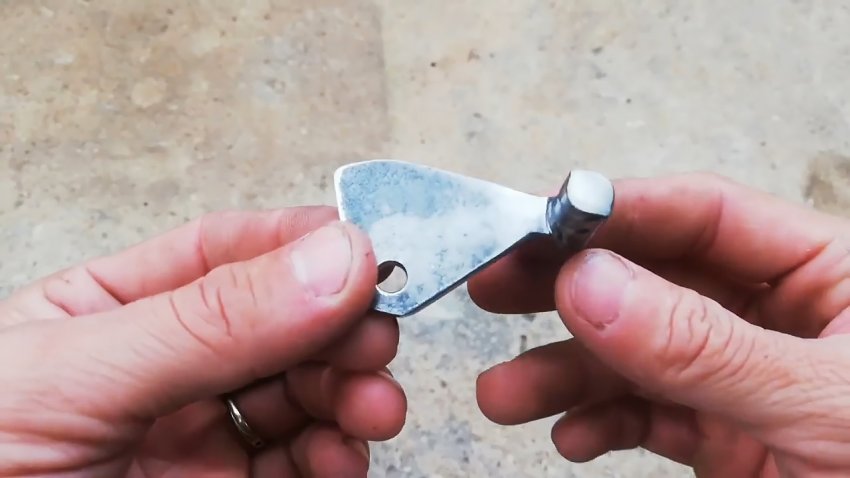

К самому заостренному углу треугольной детали привариваем поперек кусочек арматуры.

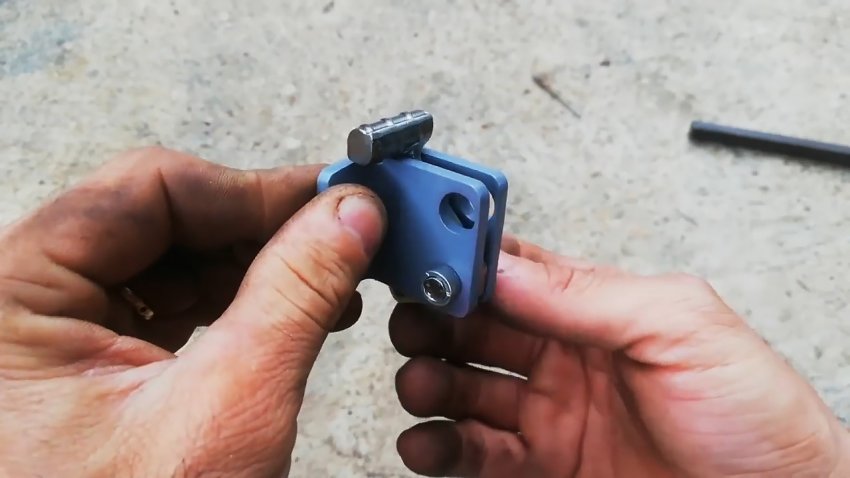

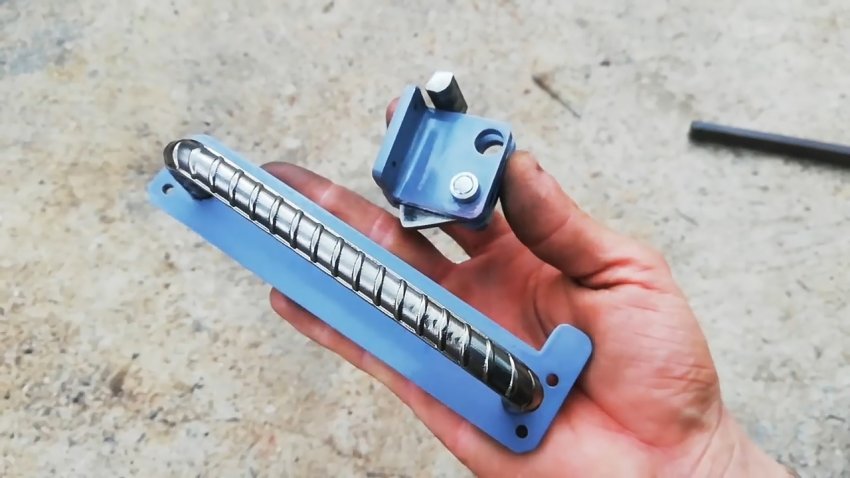

Обматываем дверную ручку пленкой и изолентой, окрашиваем открытые участки и другие детали аэрозольной краской. После высыхания краски собираем защелку и расплющиваем конец болта.

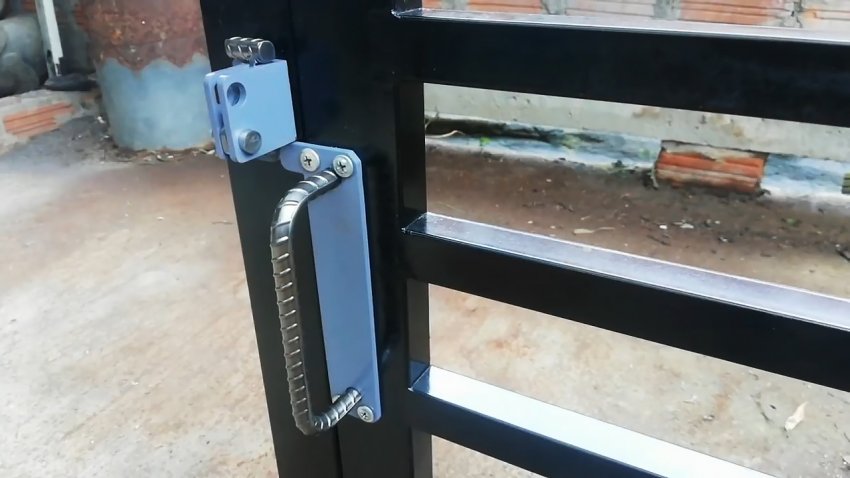

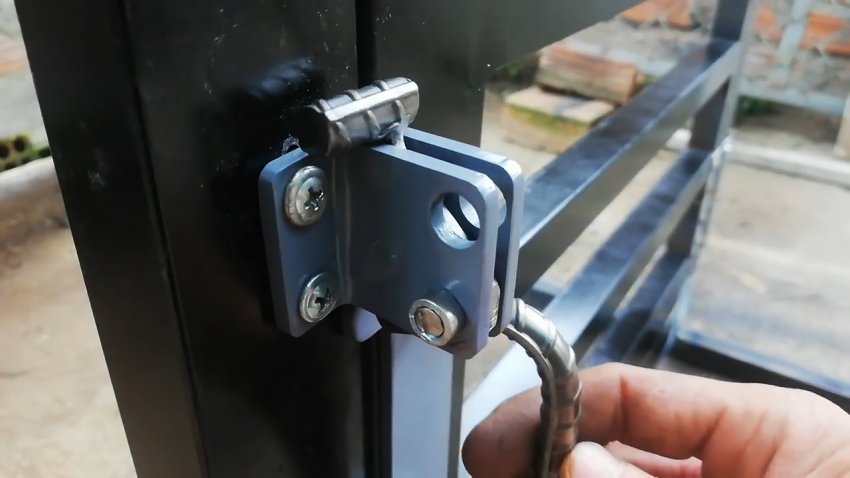

Пластину ручки крепим шурупами на дверном полотне так, чтобы боковой выступ был направлен к стойке дверного короба, на котором крепим язычок защелки.




При закрывании дверного полотна боковой выступ ручки, скользя по срезанной кромке язычка, приподнимает и преодолевает его. Затем язычок, опускаясь, стопорит выступ ручки.

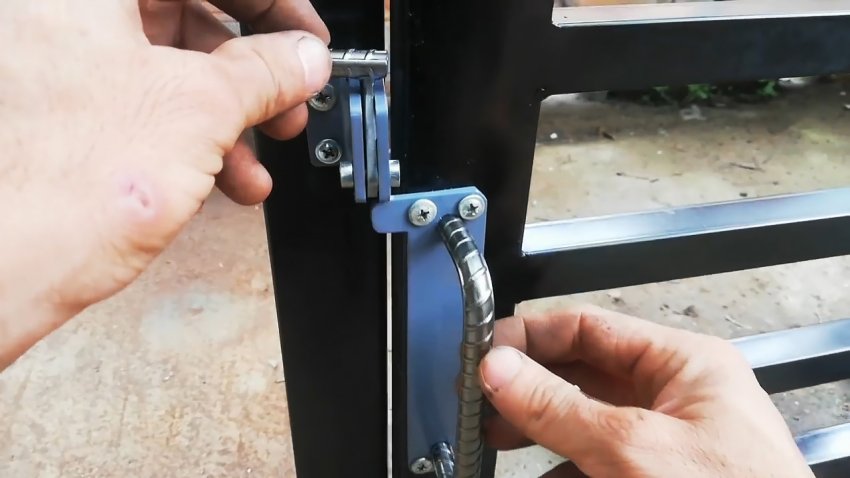

Чтобы открыть дверь, нужно приподнять язычок и потянув полотно на себя, вывести из зацепления выступ ручки.

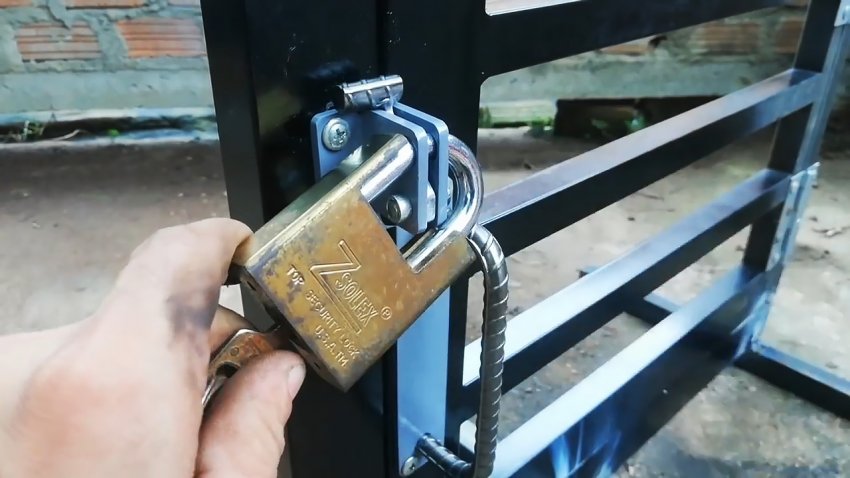

Если при закрытой защелке продеть через ее отверстия душку навесного замка и провернуть ключ, то дверь не откроется, пока не будет снят замок.
