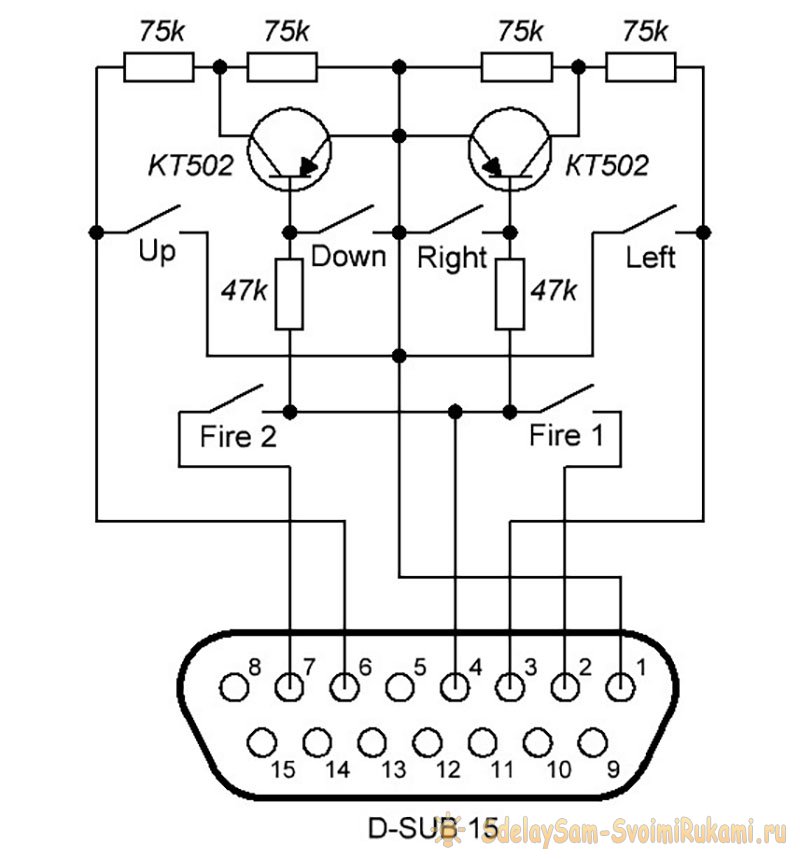

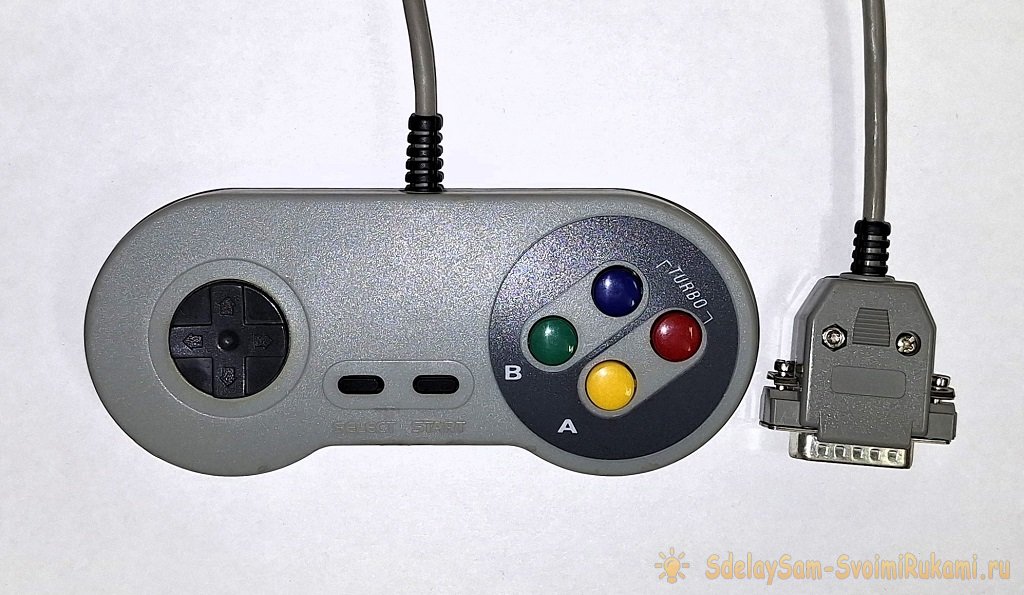

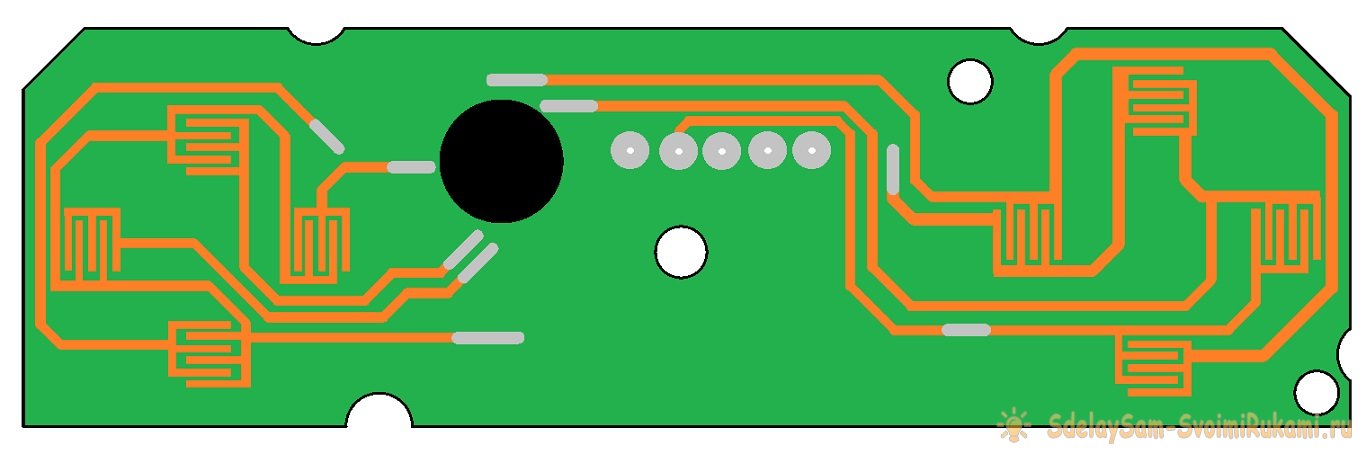

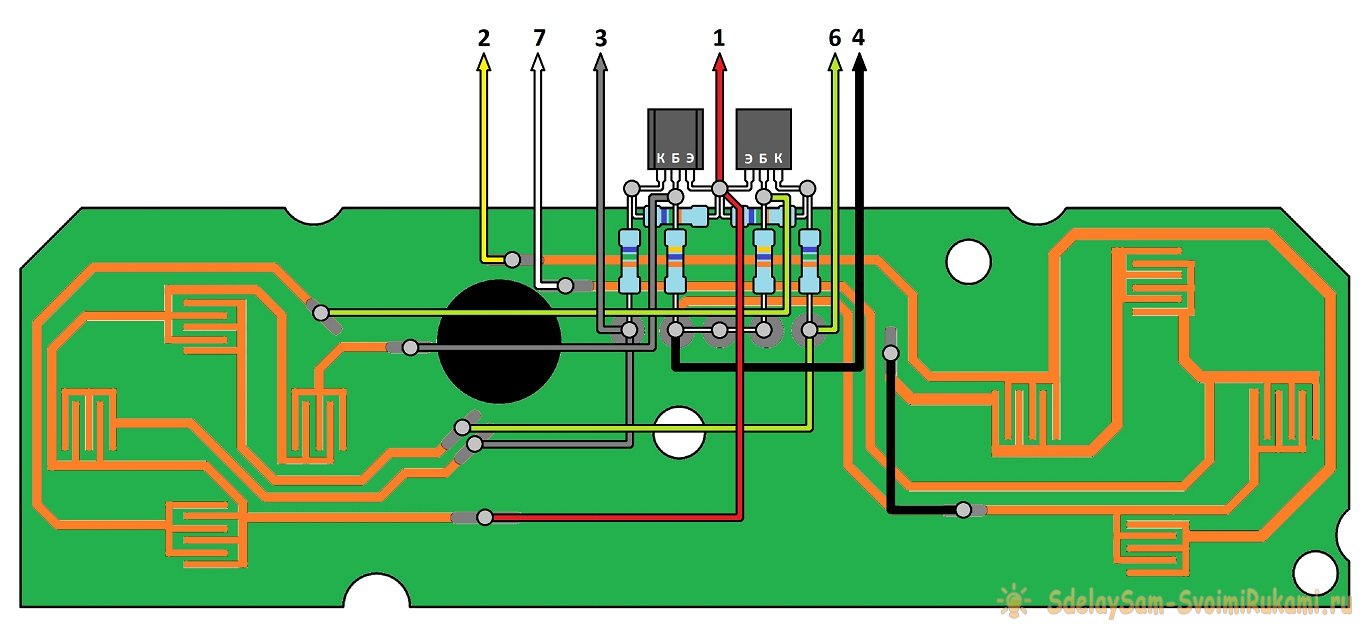

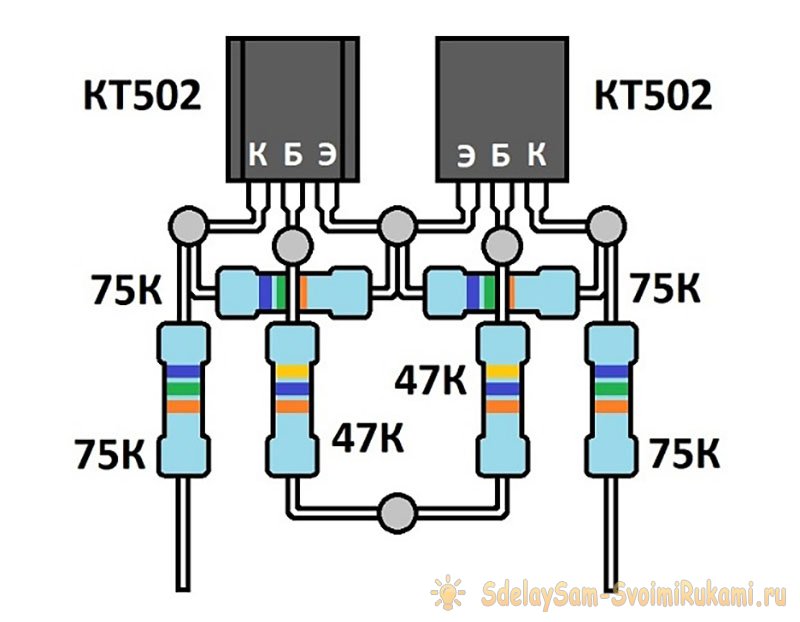

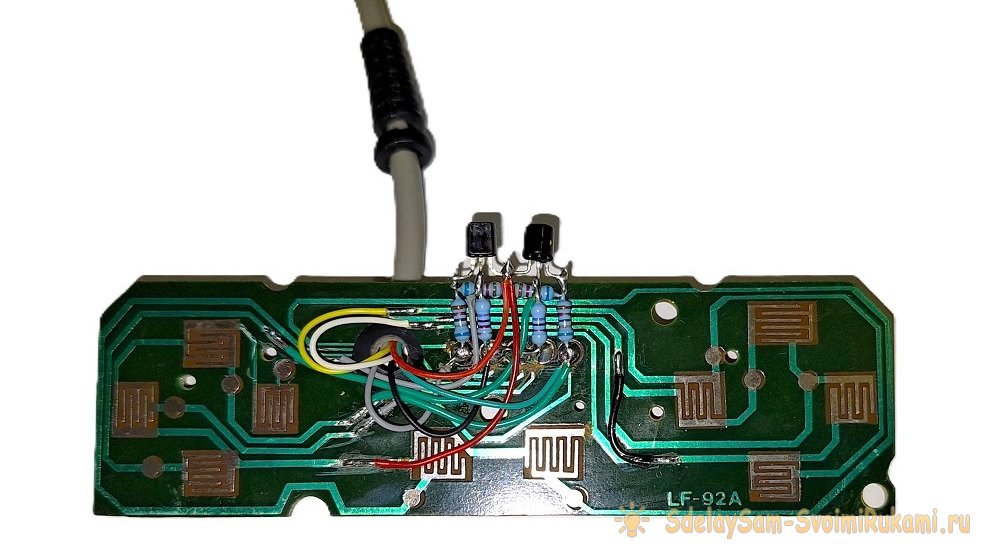

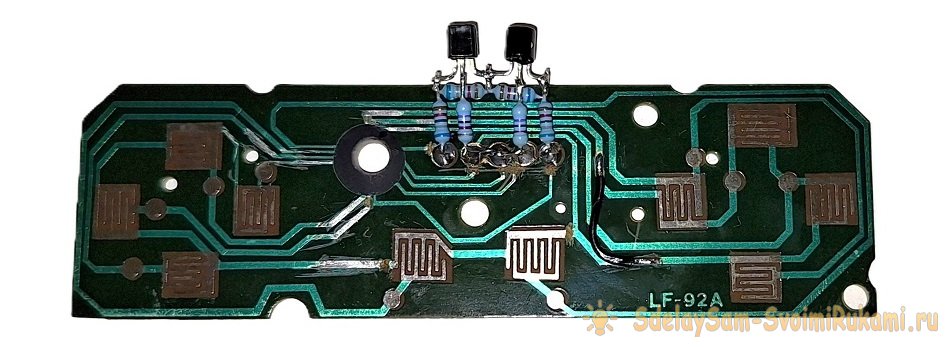

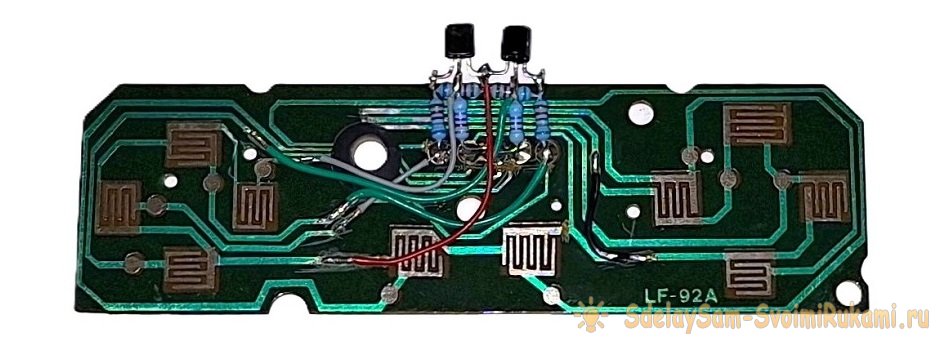

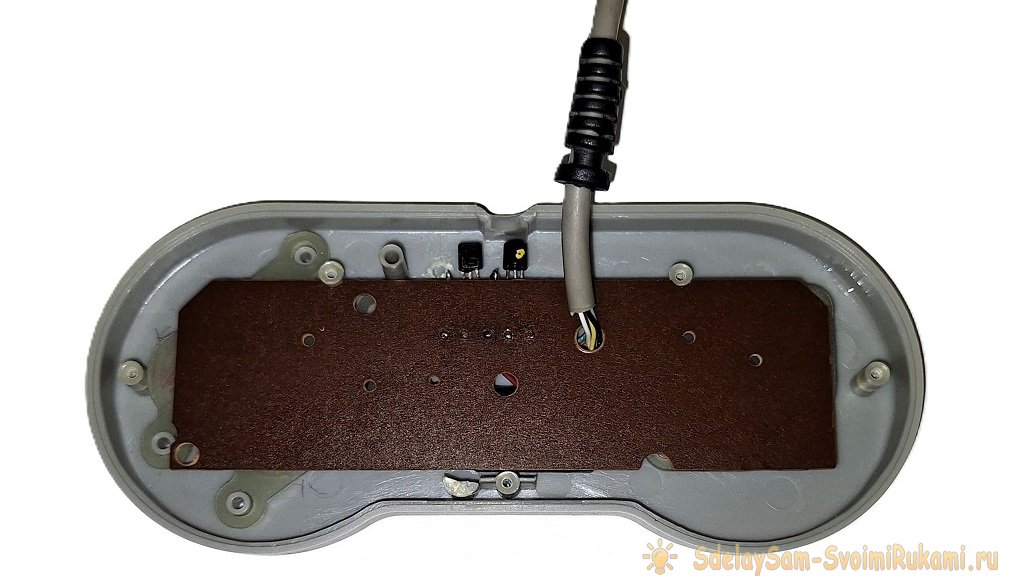

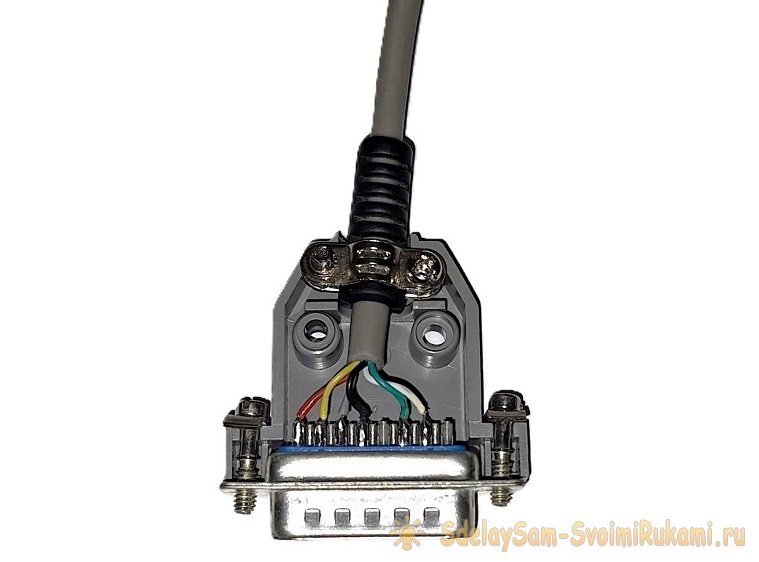

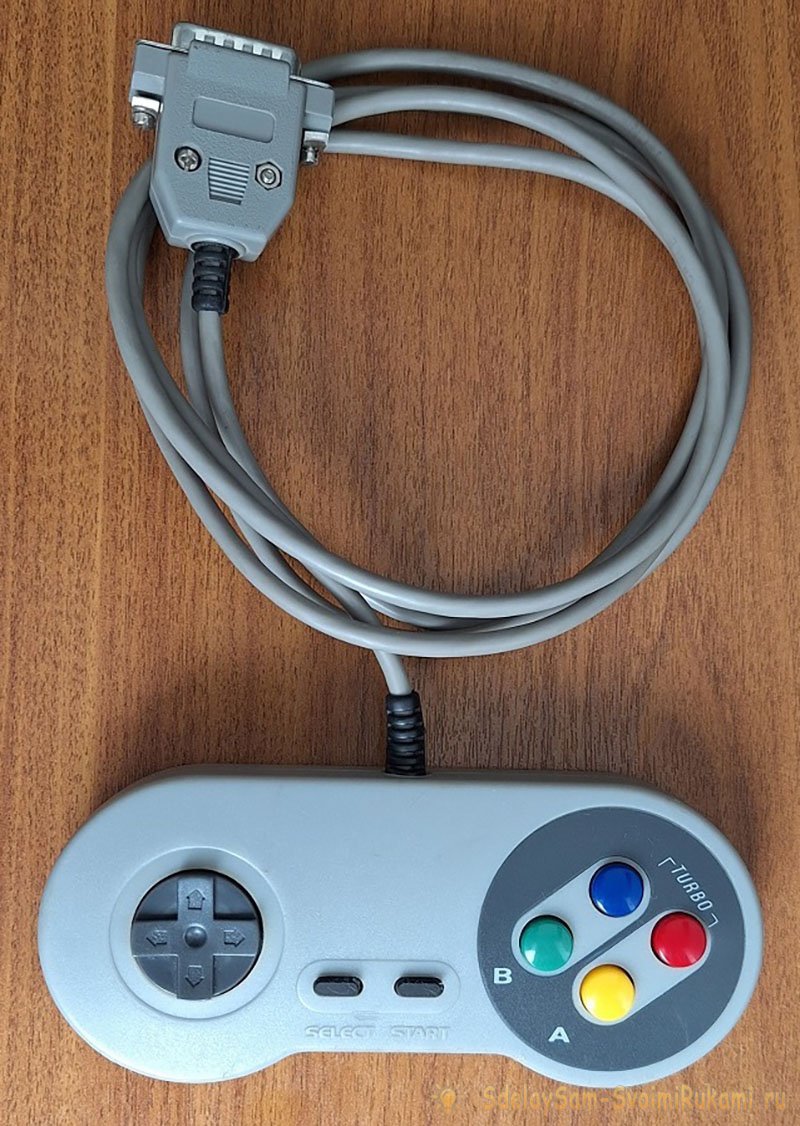

Интерфейс игрового порта, в виде плат расширения для персонального компьютера, был предложен ещё в восьмидесятых годах прошлого века. На протяжении двух десятилетий присутствовал практически в любом ПК. Отказ от массового использования произошёл в относительно недавнее время и совпал с прекращением эксплуатации систем на Windows XP. Сейчас энтузиасты собирают, ремонтируют и коллекционируют старую вычислительную технику. Многие люди с теплотой и чувством светлой ностальгии вспоминают старые игры. Геймпад позволит расширить прежний игровой опыт и замечательно подойдёт для аркад, скроллеров и гонок. Схема устройства довольно лаконична, содержит минимум деталей и проста для повторения. Для сборки геймпада потребуется: Игровой манипулятор от восьмибитной игровой приставки Штырьковый разъём типа DB-15 с корпусом. Два транзистора прямой проводимости. Четыре резистора 75к и два 47к. ПВХ трубка и тонкий многожильный провод в цветной изоляции. Изготовление геймпада своими руками Игровой манипулятор от восьмибитной игровой приставки необходимо разобрать. Извлечь плату и отпаять от неё кабель подключения. Сверяясь с планом на представленном рисунке, подготовить плату к монтажу схемы. Скальпелем перерезать проводники, исходящие от микросхемы контроллера. Зачистить и залудить монтажные площадки. Рекомендую сначала подсобрать модуль из электронных компонентов, как показано на рисунке. Транзисторы прямой проводимости (p-n-p) можно использовать любые, например отечественные КТ502, КТ3107 или импортные BC556, S9015. Резисторы мощностью 0,125 – 0,25 Ватт, любого типа. Выводы деталей скрутить и зафиксировать пайкой. Собирая модуль, следует постараться исполнить его по возможности компактно. Последовательно собирая схему геймпада, будет удобно руководствоваться планом всех соединений. Сначала можно припаять подсобранный модуль к подготовленной плате. Установить перемычку, соединяющую контактные группы кнопок. Затем припаять пять проводов, соединяющих элементы модуля с проводниками на плате. Для подключения геймпада к компьютеру потребуется кабель с шестью проводниками внутри. Его можно изготовить из тонкостенной ПВХ трубки диаметром 4,5 миллиметра и длинной 1,8 метра, затянув в неё подходящие провода. Очень надёжный, гибкий и подвижный кабель получится если использовать провод МГТФ. Заключительный этап сборки схемы, на стороне геймпада, распайка шести проводов соединительного кабеля. Плату следует тщательно отмыть от флюса и загрязнений, уделив особое внимание контактным площадкам кнопок. С двух сторон кабеля я надел протекторы из ПВХ. Их удалость снять с прежнего кабеля, которым комплектовался геймпад. Заменить протекторы можно двухсантиметровым отрезком ПВХ трубки или термоусадки. На свободный конец соединительного кабеля нужно припаять разъём для подключения к ПК. После пайки, установить фиксирующую скобу, вложить разъём в корпус и стянуть винтами. Изнутри лицевой половины корпуса геймпада надо аккуратно поместить толкатели кнопок. Поверх разложить и расправить резинки с контактами. Накрыть платой и проконтролировать точность размещения всех слоёв. Если всё в порядке, можно закрывать корпус и закручивать саморезы. Геймпад готов. Проверить работу устройства можно программой с тестами, опрашивающими гейм-порт, или поддерживающими джойстик играми. Я снял небольшой ролик с тестами геймпада под «DOS» в программе «CheckIt 4.1» и игре «Xenon 2».
