Как изготовить многооборотный потенциометр из обычного переменного резистора

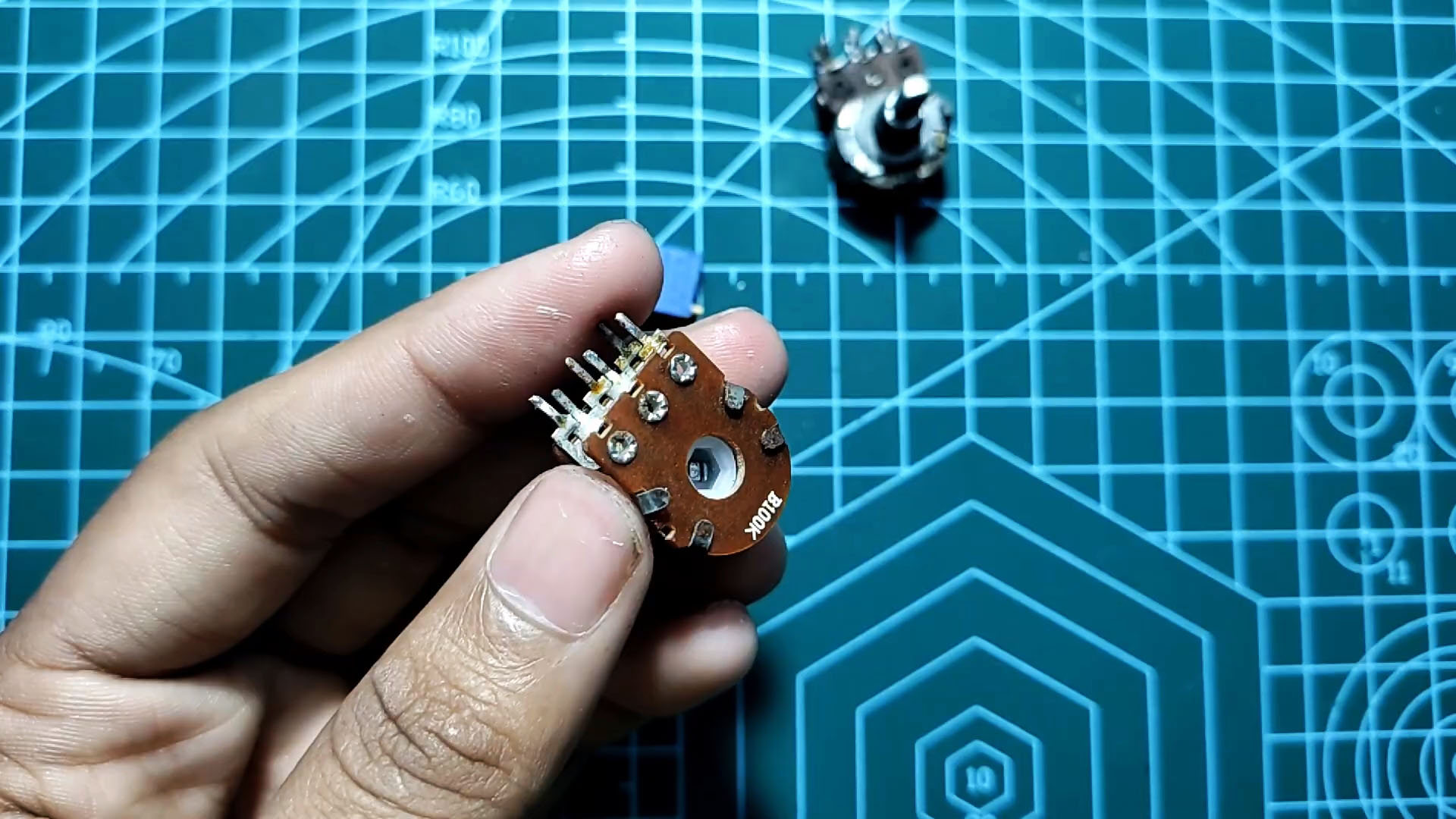

Берем двойной переменный резистор.

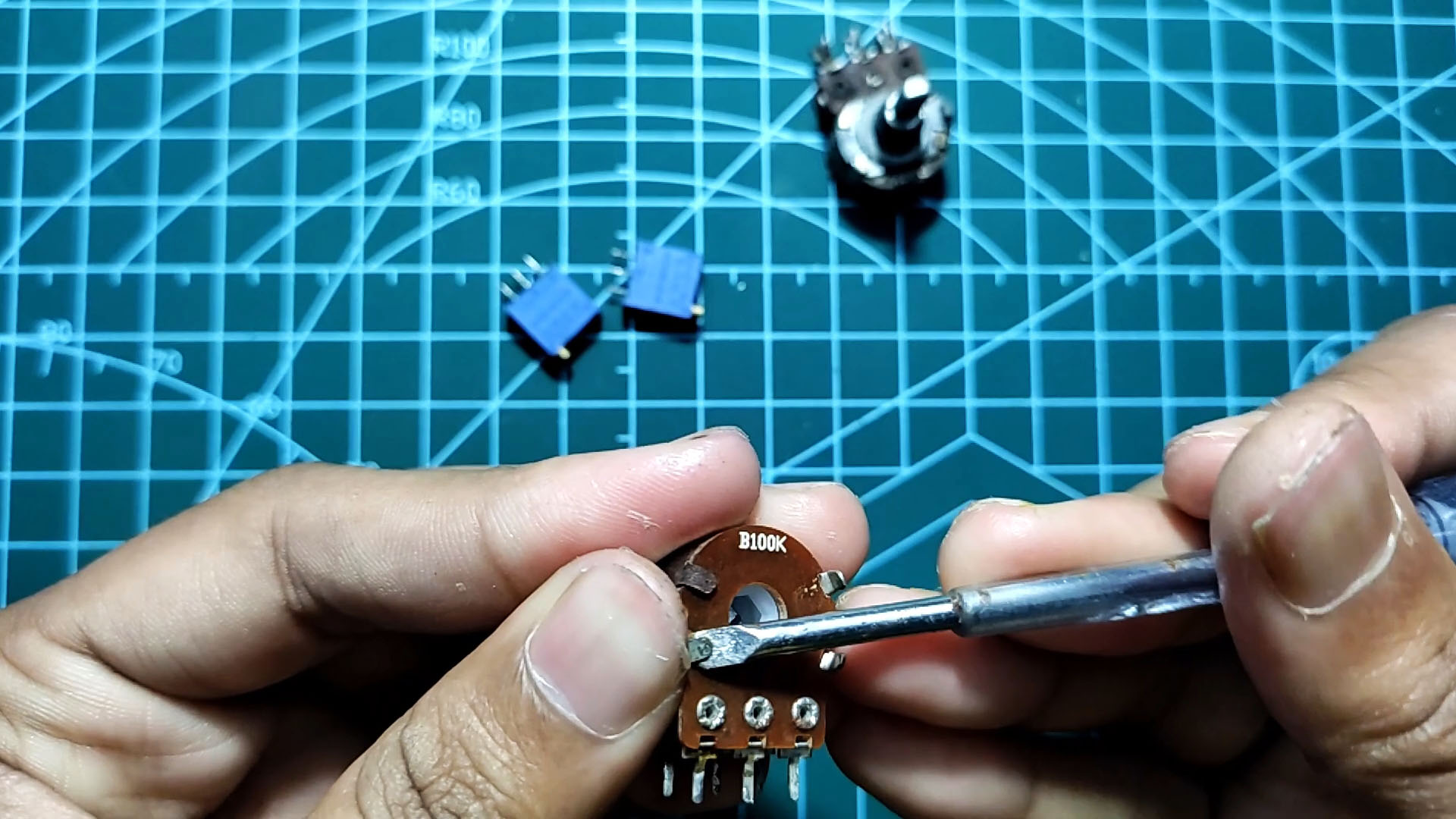

Отгибаем у него скобы крепления и временно удаляем первый резистивный элемент.

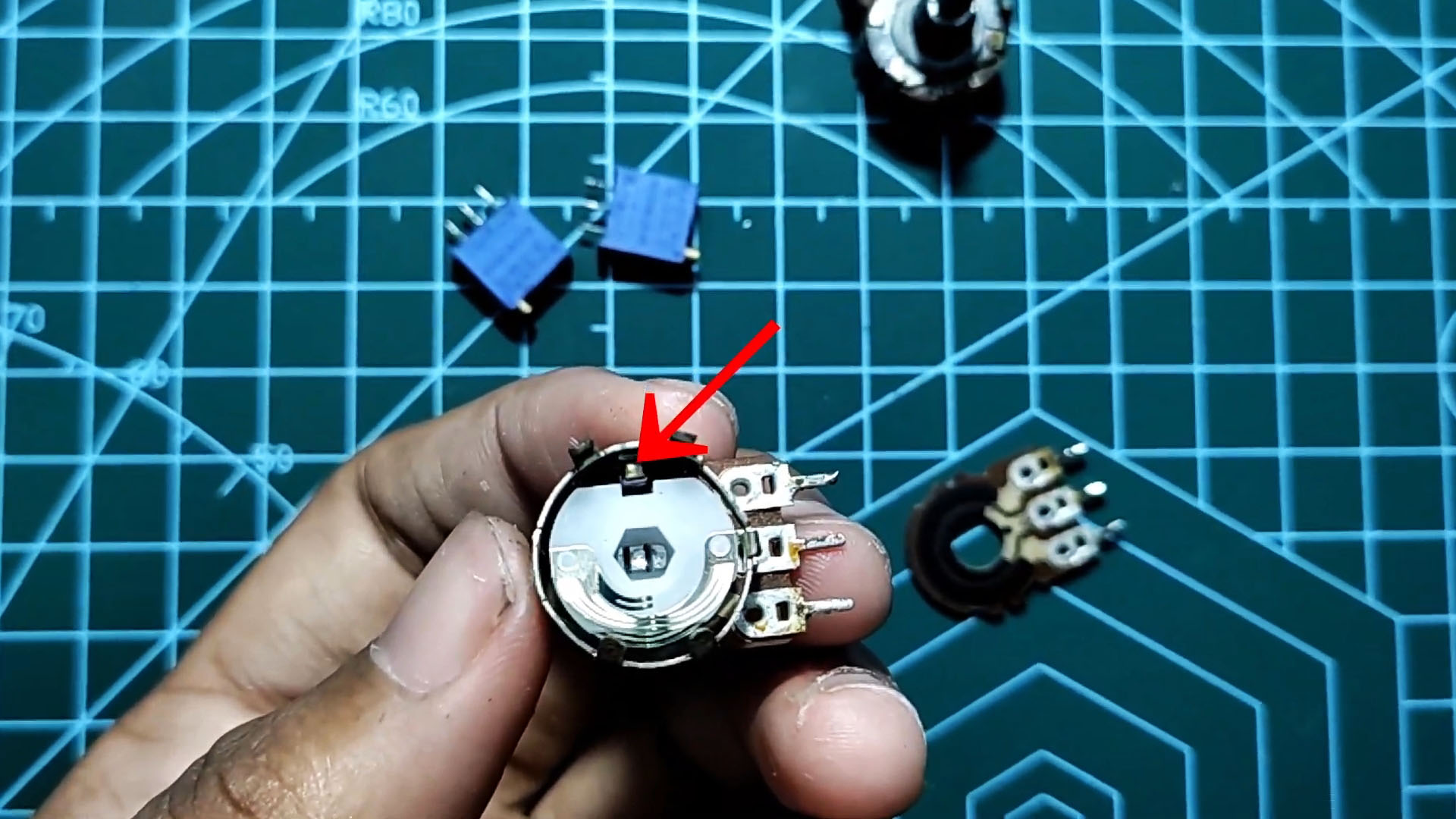

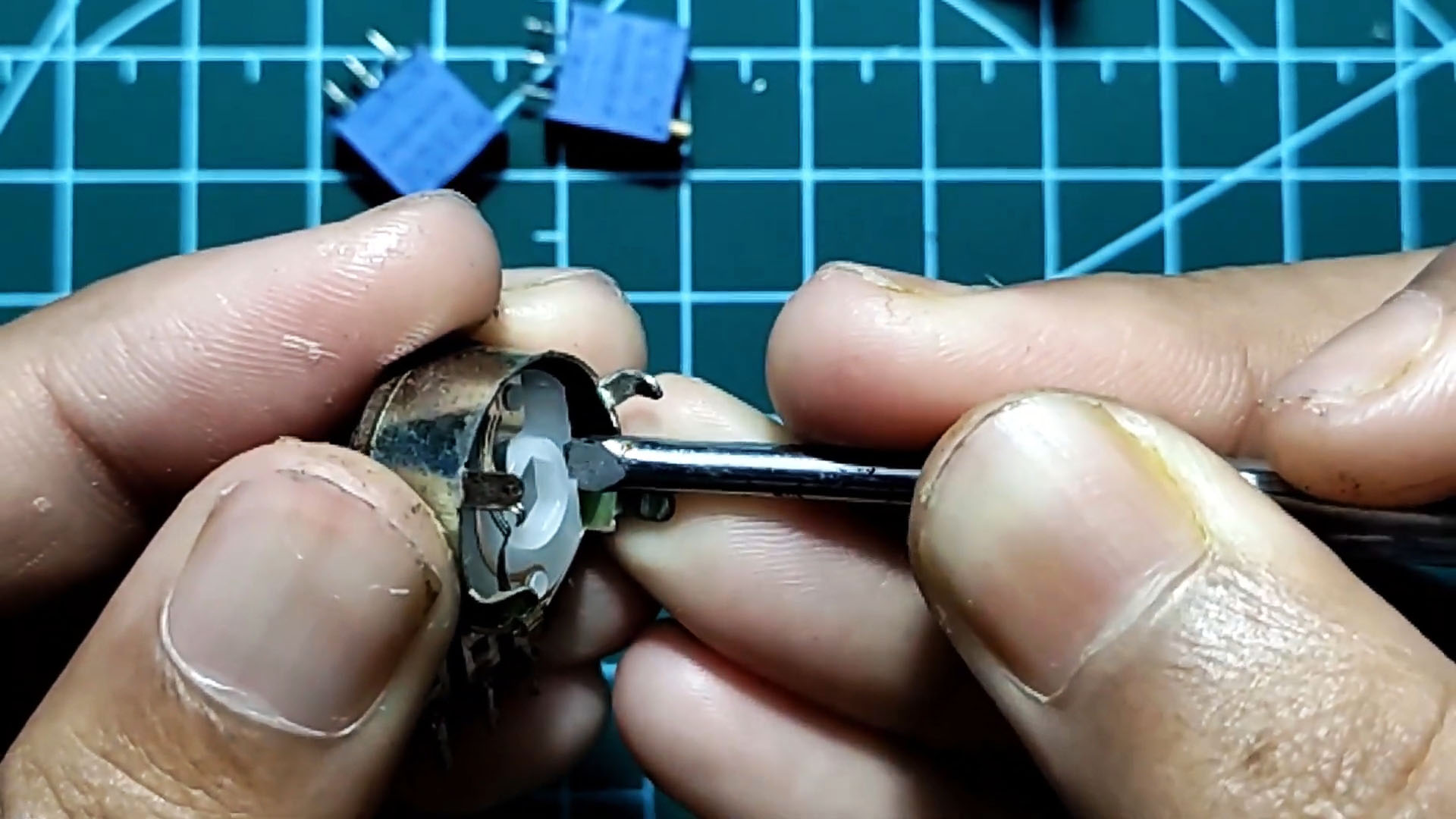

Сбоку виднеется ограничитель.

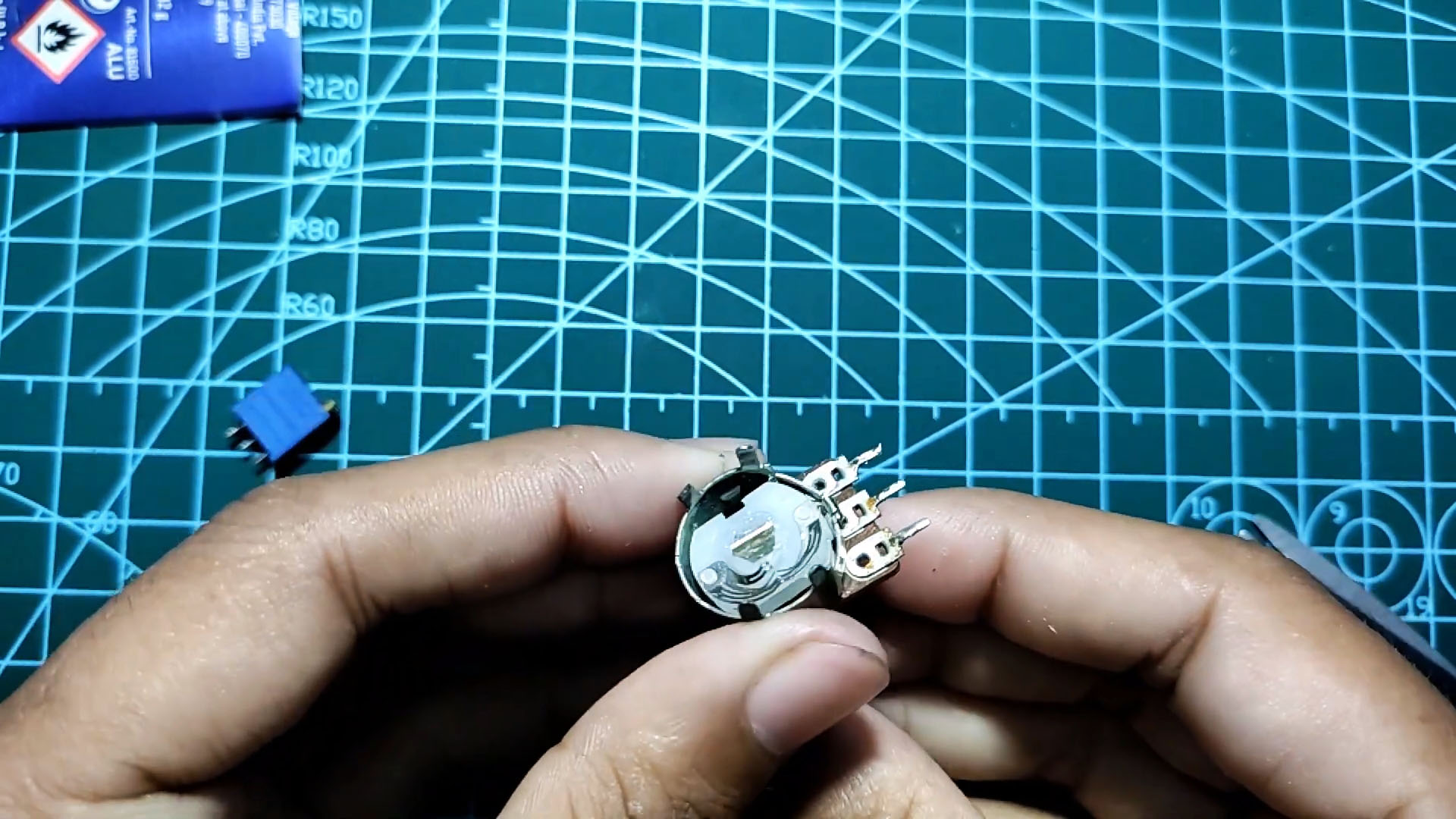

Его необходимо подогнуть, чтобы токосъемник крутился без ограничений.

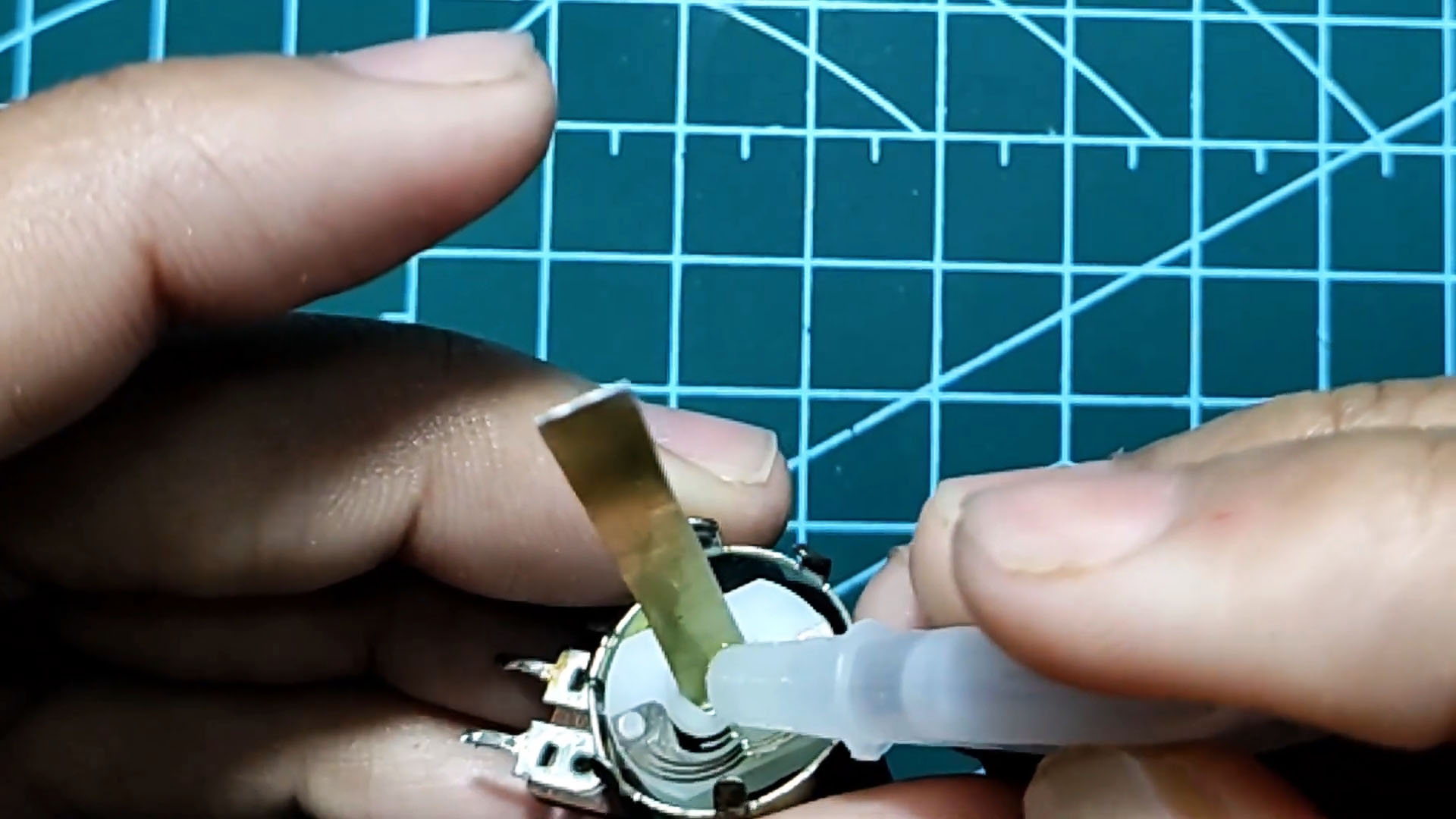

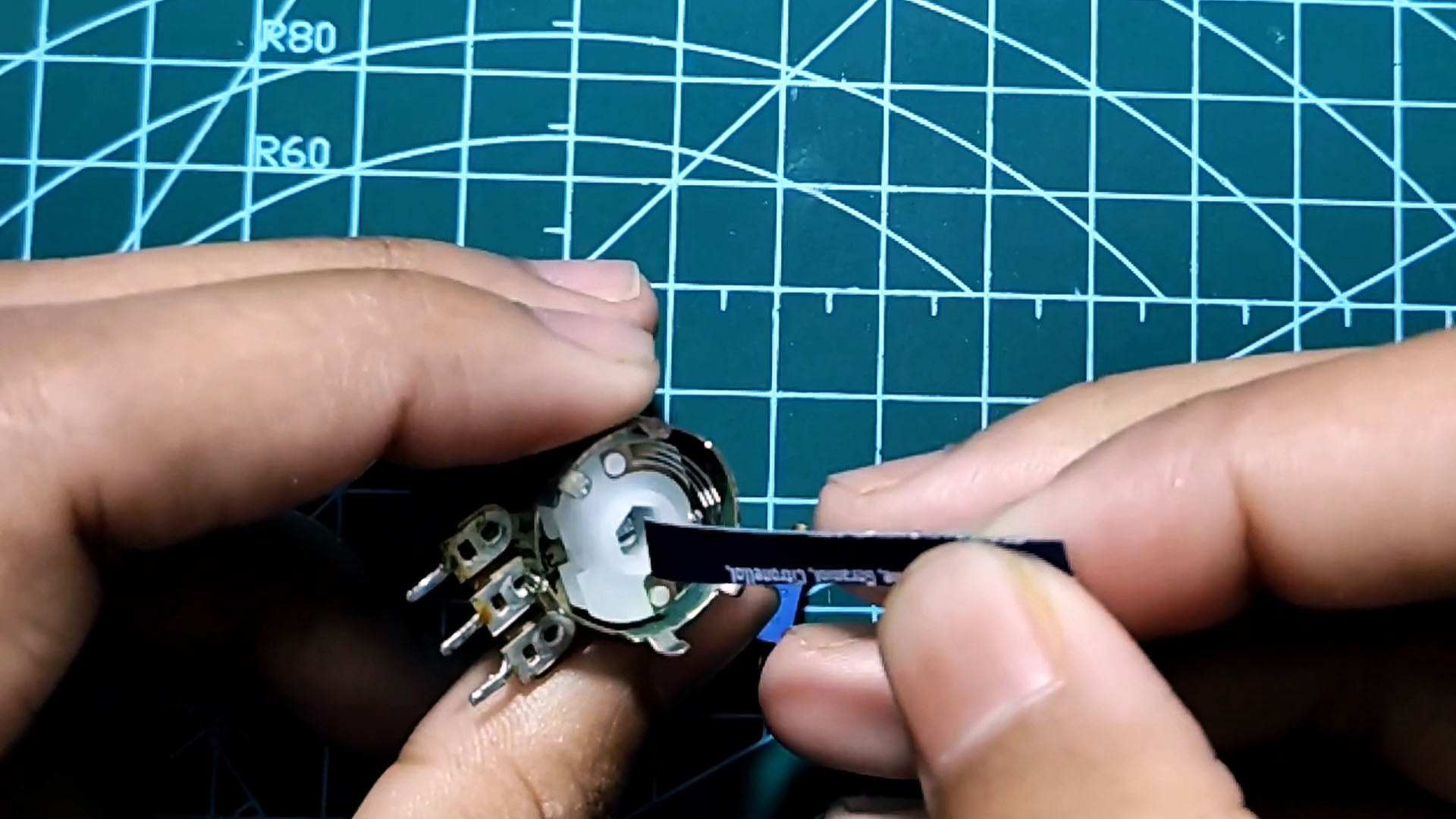

Далее, из тонкого металла необходимо вырезать полоску и установить в середину оси ручки, как раз там есть небольшое углубление.

Зафиксировать супер клеем.

Затем, отрезаем лишнюю длину полоски, чтобы из углубления выходил отрезок длиной примерно 1 мм.

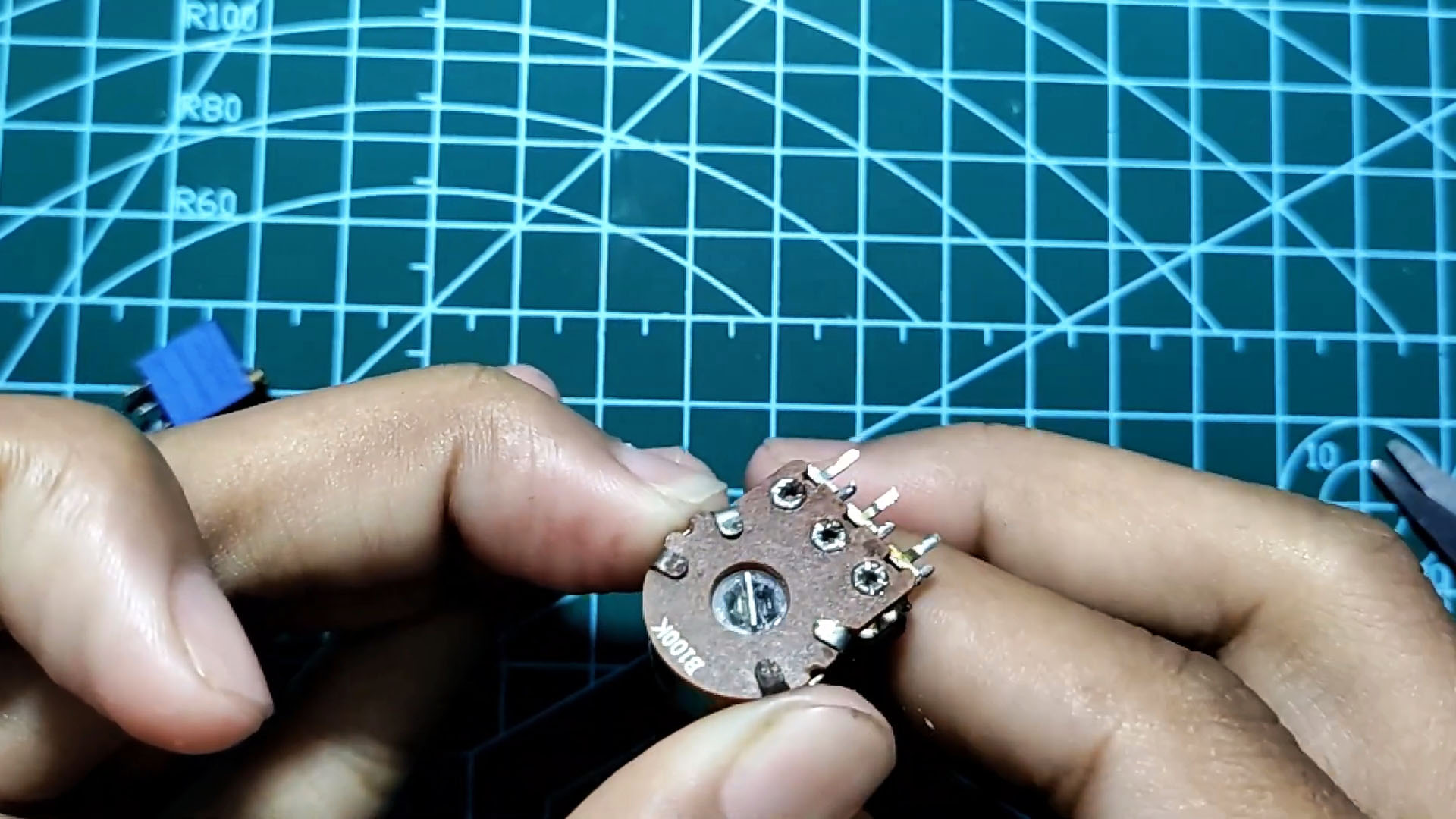

Далее собираем переменный резистор в обратной последовательности.

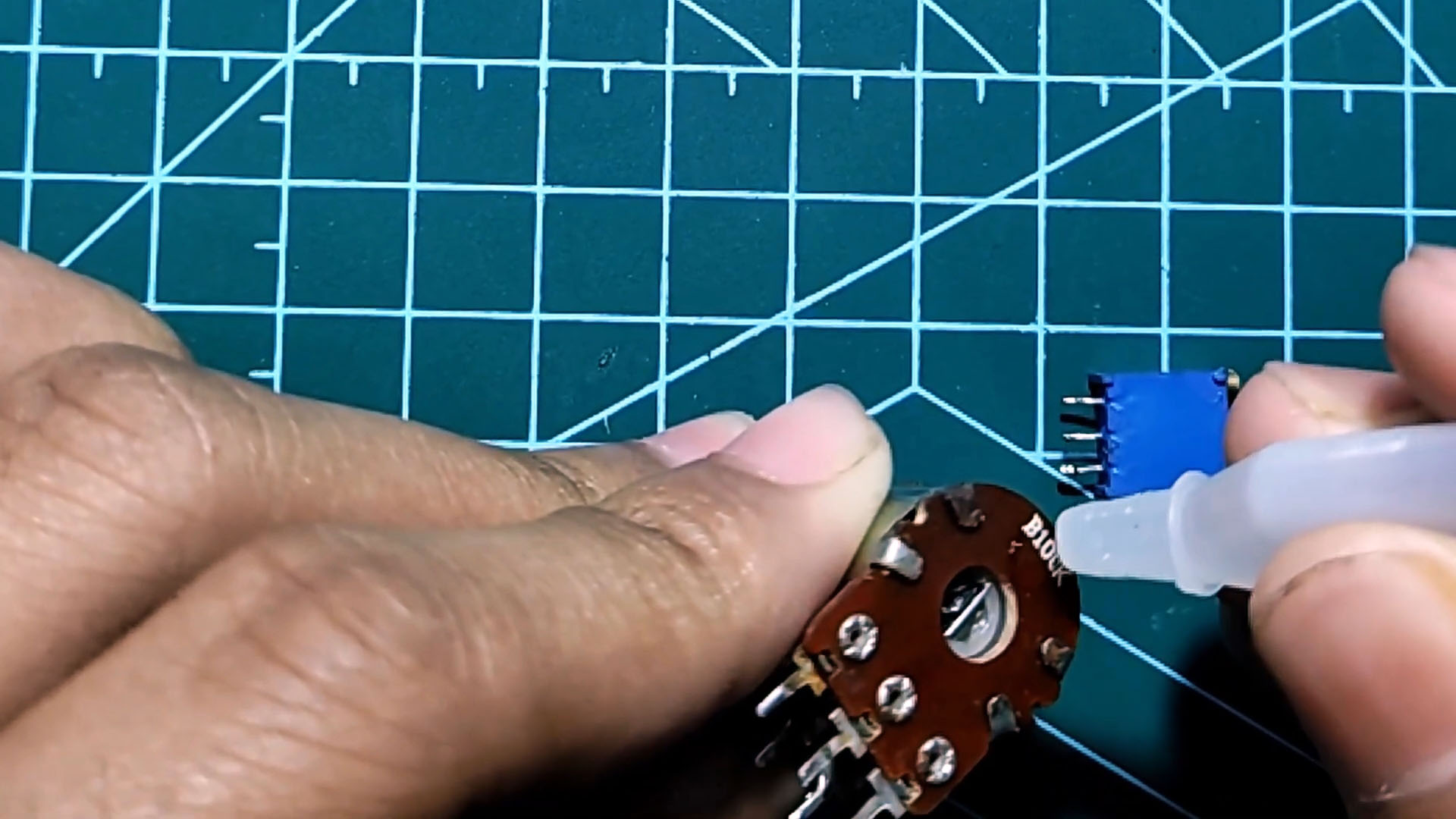

Теперь капаем супер клей на поверхность платы резистивного слоя.

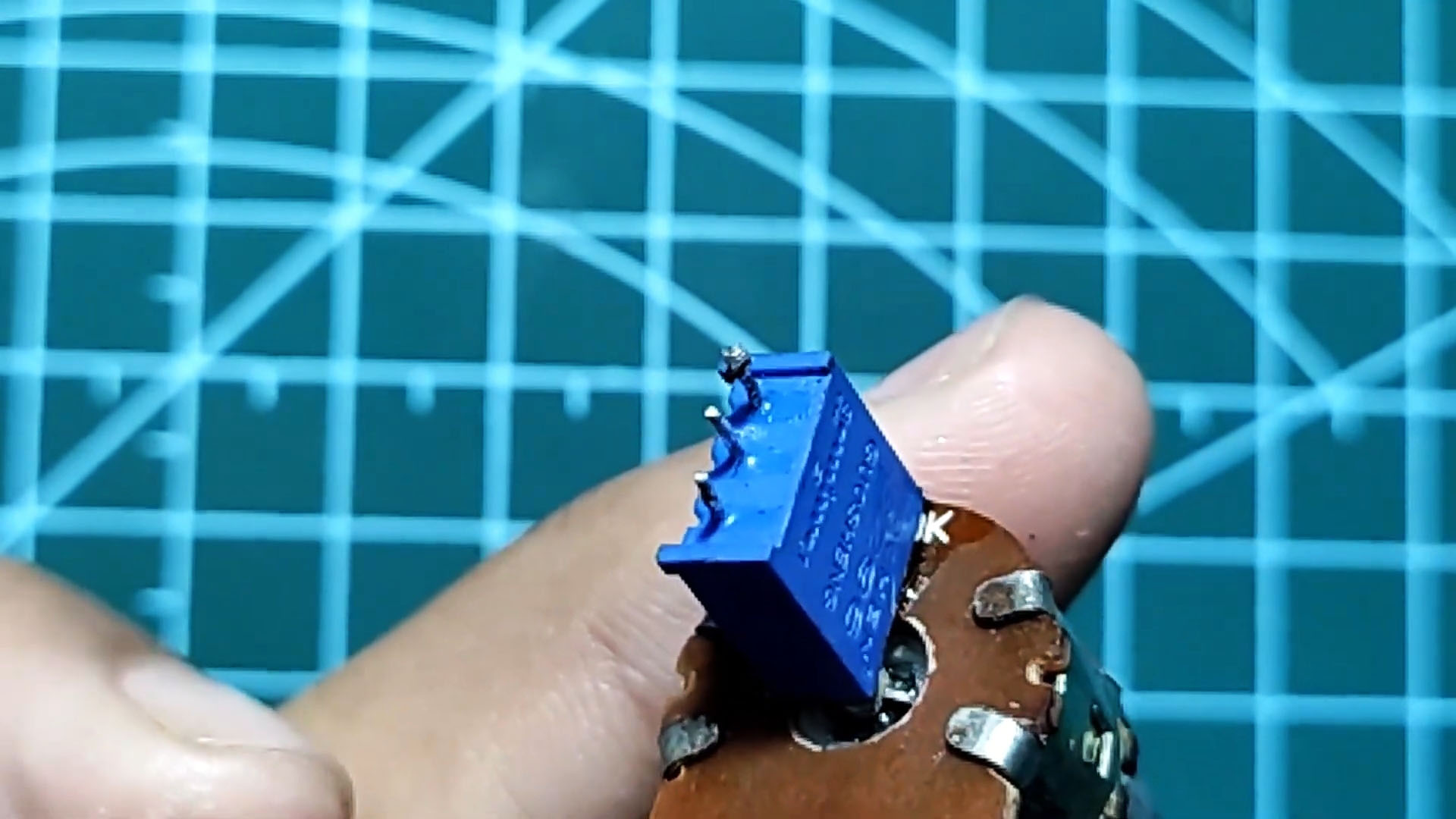

И устанавливаем многооборотный потенциометр для плат, так, чтобы его ось была совмещена с осью двойного переменного резистора. А выступающий отрезок пластины попал в прорезь на ручке многооборотного потенциометра.

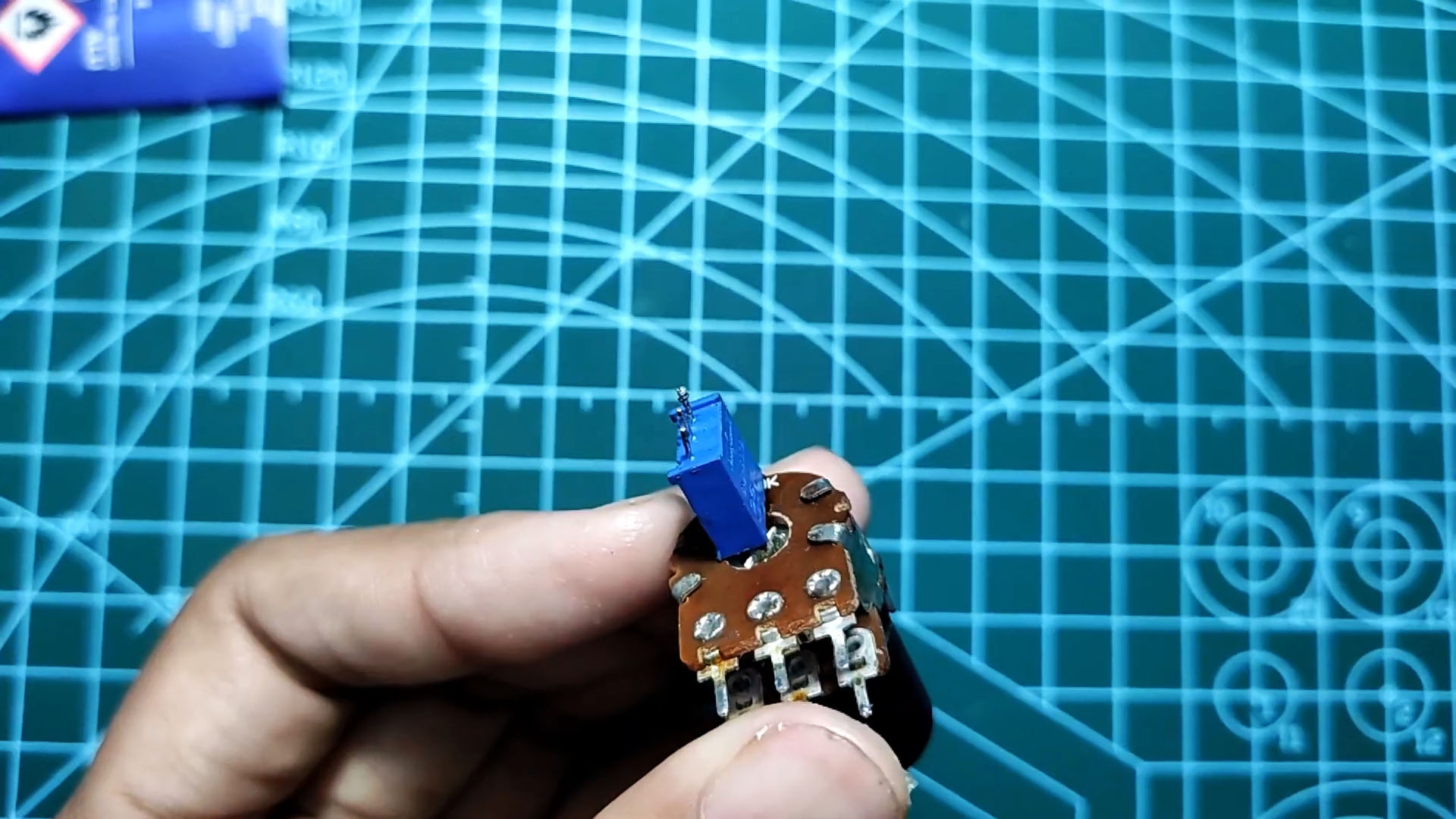

Многооборотный потенциометр для установки в корпус готов. Теперь если вращать его ручку, вращение будет передаваться потенциометру, который предназначен для установке на плату.

Если по каким-то причинам у вас в наличии нет многооборотного потенциометра, для установки в корпус прибора, его можно самостоятельно изготовить своими руками из подручных деталей. А именно: из обычного двойного, переменного резистора и из многооборотного потенциометра для установки на плату - его найти в разы быстрее. Как изготовить многооборотный потенциометр из обычного переменного резистора Берем двойной переменный резистор. Отгибаем у него скобы крепления и временно удаляем первый резистивный элемент. Сбоку виднеется ограничитель. Его необходимо подогнуть, чтобы токосъемник крутился без ограничений. Далее, из тонкого металла необходимо вырезать полоску и установить в середину оси ручки, как раз там есть небольшое углубление. Зафиксировать супер клеем. Затем, отрезаем лишнюю длину полоски, чтобы из углубления выходил отрезок длиной примерно 1 мм. Далее собираем переменный резистор в обратной последовательности. Теперь капаем супер клей на поверхность платы резистивного слоя. И устанавливаем многооборотный потенциометр для плат, так, чтобы его ось была совмещена с осью двойного переменного резистора. А выступающий отрезок пластины попал в прорезь на ручке многооборотного потенциометра. Многооборотный потенциометр для установки в корпус готов. Теперь если вращать его ручку, вращение будет передаваться потенциометру, который предназначен для установке на плату.
