В мире электроники конденсаторы — один из базовых и наиболее распространённых компонентов. Они встречаются в схемах любой сложности: от простых фильтров до высокоточных измерительных приборов. Однако не всегда удаётся подобрать конденсатор с нужными параметрами, особенно когда речь идёт о малых ёмкостях или нестандартных условиях эксплуатации.

Как и из чего сделать конденсатор небольшой емкости

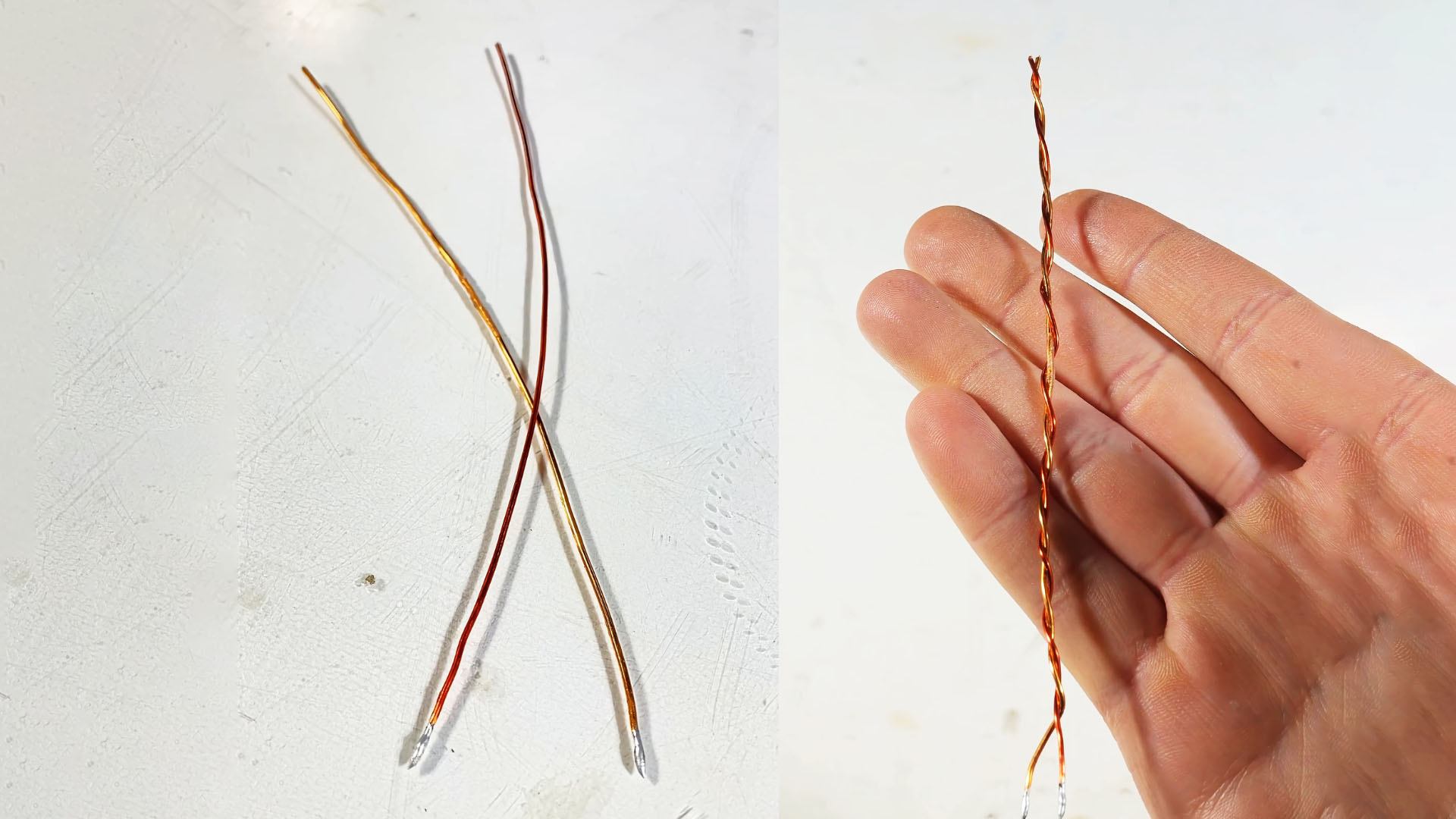

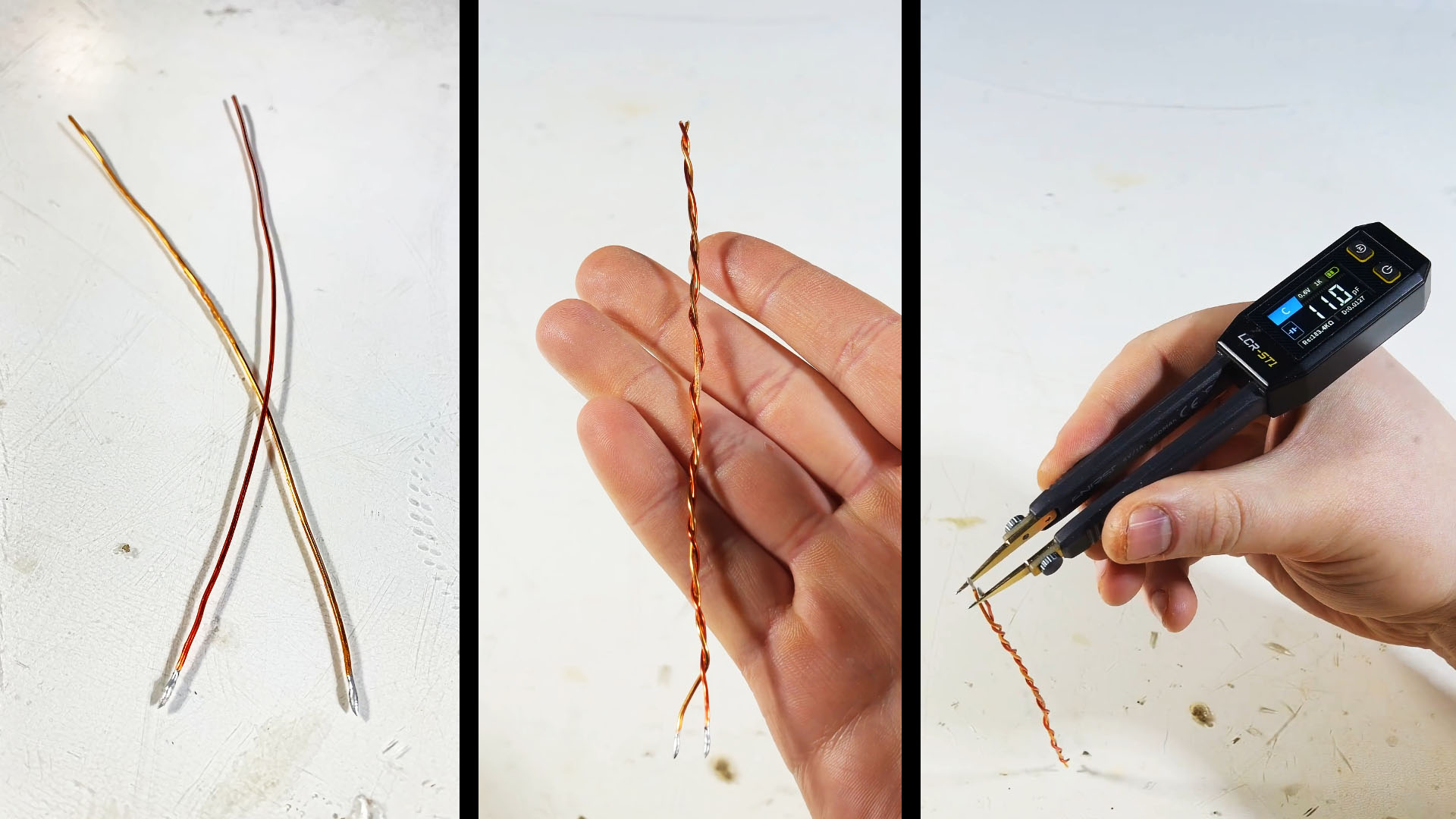

Для создания простого конденсатора я взял два кусочка медных провода в лаковой изоляции и скрутил их между собой, чтобы они были друг к другу хорошо прижаты. Медные проводники будут обкладками конденсатора, а лаковая изоляция — слоем диэлектрика. Ёмкость такого конденсатора — 11 пФ.

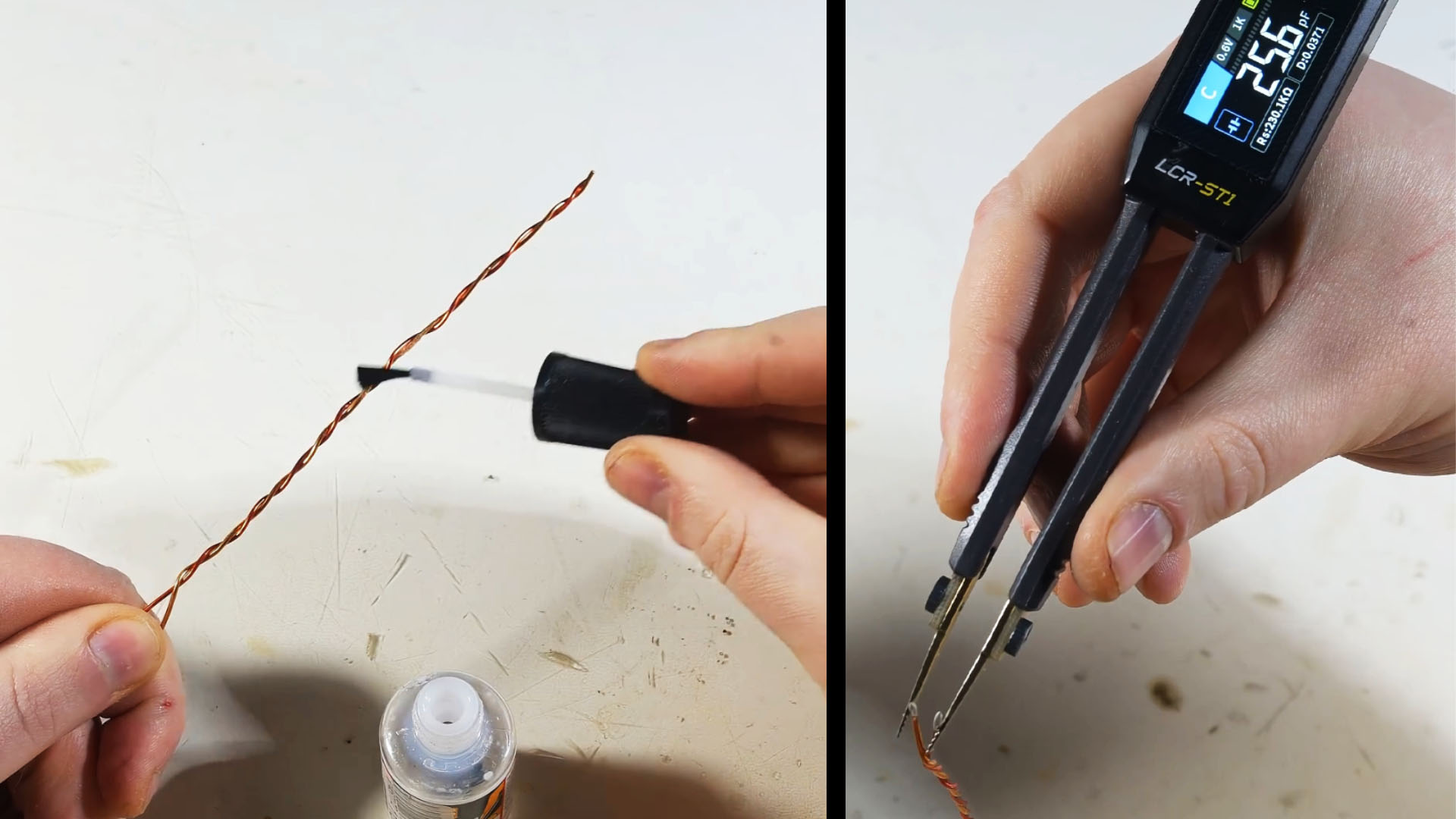

Я дополнительно покрыл его лаком в несколько слоёв, и ёмкость увеличилась до 25 пФ.

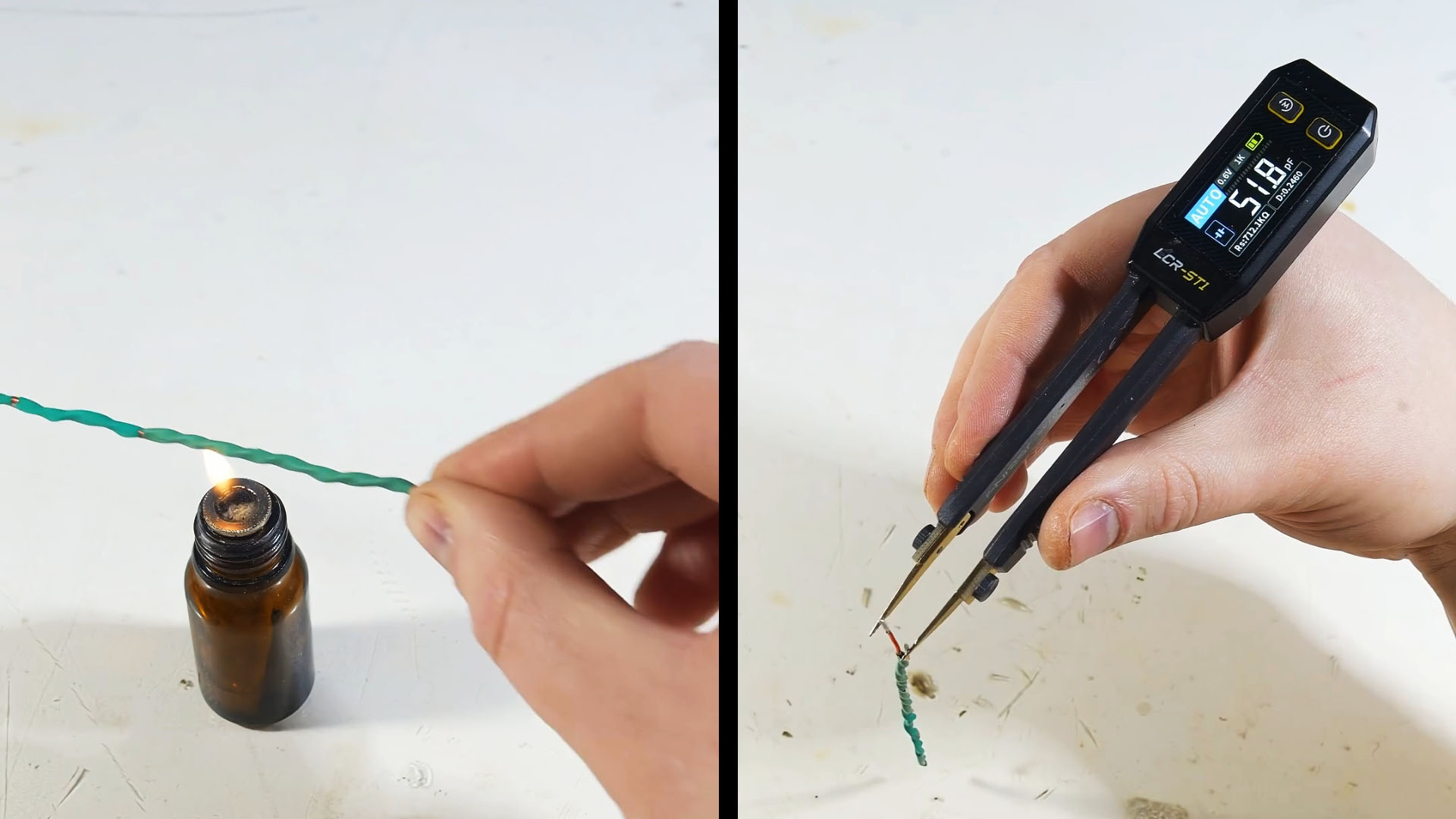

Упаковал конденсатор в термоусадочную трубку, и ёмкость стала 51 пФ.

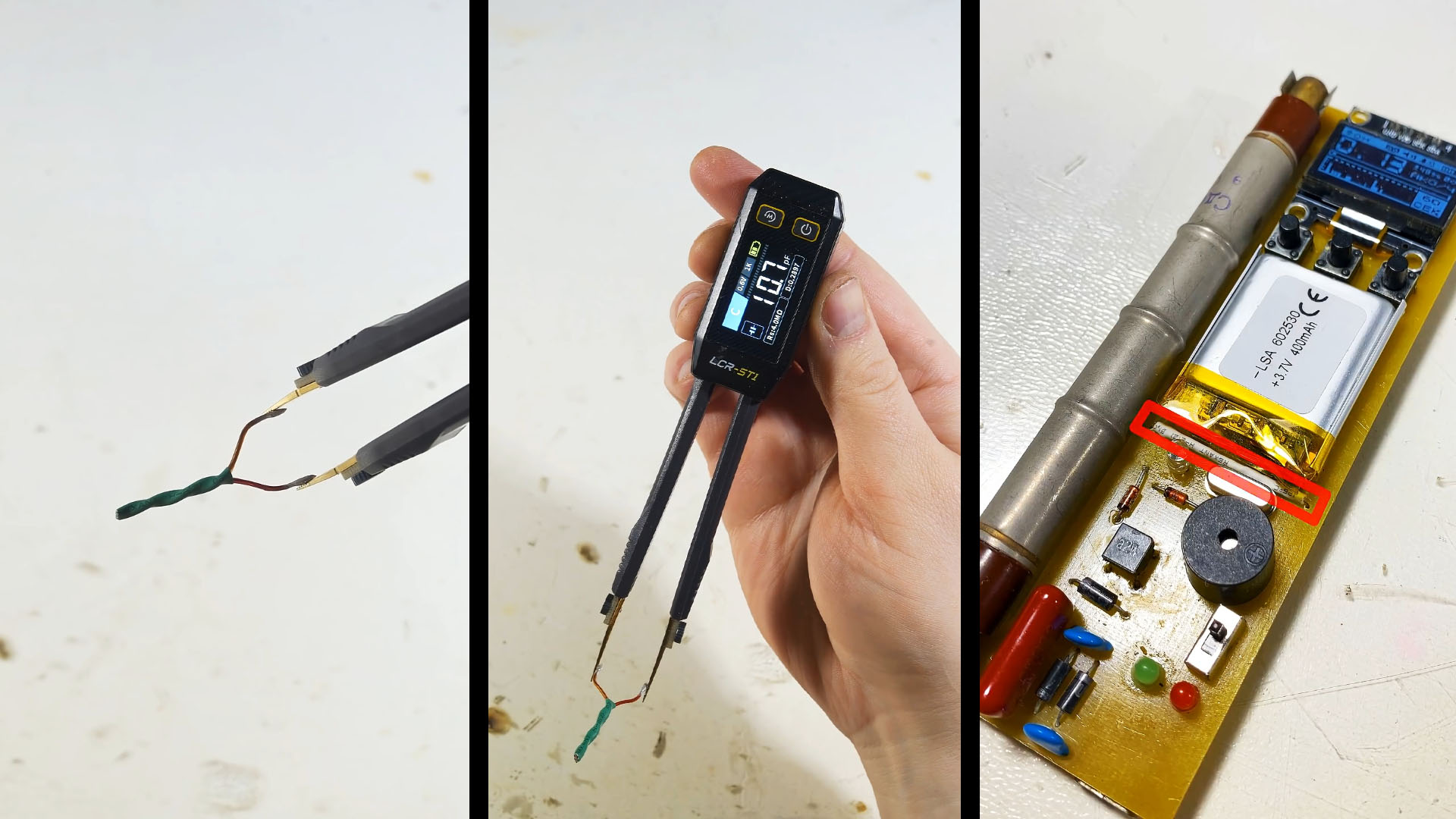

Отрезок в пару сантиметров самодельного конденсатора обладает ёмкостью в 10 пФ. Именно такие самодельные конденсаторы малой ёмкости я часто использую в схемах своих дозиметров радиации.

Я взял кусочек фольгированного текстолита для изготовления плат и разрезал скальпелем его медное покрытие. Получился конденсатор на 8 пФ. Аналогичный конденсатор малой ёмкости из медных дорожек на плате я использовал в схеме своего конденсаторного микрофона, на которой озвучено это видео. Даже простой текстолит с двусторонним медным покрытием тоже обладает ёмкостью и способен накапливать заряд. Конденсаторы являются одними из самых распространённых электронных компонентов, но иногда приходится изготавливать самодельные конденсаторы малой емкости.
