В некоторых случаях в домашнем хозяйстве или на даче дорогостоящие заводские петли можно с успехом заменить самодельными. Причем для этого не нужны ценные материалы и высокая квалификация исполнителя.




Понадобится


Материалы:


  • инструментальная сталь Х12МФ или Х12Ф1;
  • листовая сталь толщиной 1,6 мм;
  • гвозди диаметром 3 мм;
  • смазка.

Инструменты: сверлильный станок (дрель), циркулярная пила (ленточная пила, фрезерный станок, болгарка, ножовка по металлу), надфиль, винтовой пресс (тиски), гриндер, ножницы по металлу, напильник и т. д.


Процесс изготовления матрицы для формирования шарниров петель и самих навесов


Ориентируемся на наличный материал. Если он изменится, то и расчеты придется корректировать. Приводим также список инструментов для использования в предстоящем деле. Их выбор непринципиален.

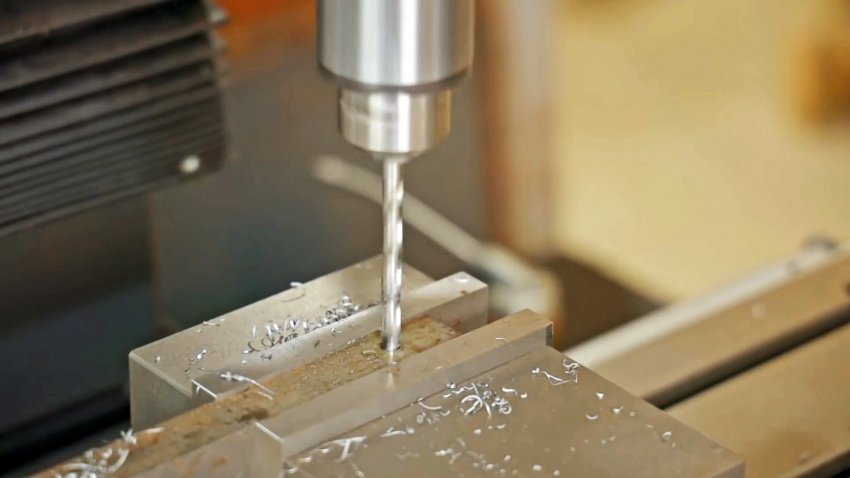

В прямоугольном брусе из инструментальной стали Х12МФ или Х12Ф1 выполняем сквозное отверстие для формирования шарниров петель. Поэтому, исходя из наличного материала, рассчитаем его диаметр. Он должен быть больше суммы удвоенной толщины материала для петель (1,6 × 2 = 3,2 мм) и осевого штифта (гвоздя) диаметром 3 мм, т. е. 6,2 мм. Чтобы шарнир не заедало, сверлим отверстие диаметром 7 мм.


Качественные и долговечные сверла на АлиЭкспресс со скидкой - http://alii.pub/5zwmxz

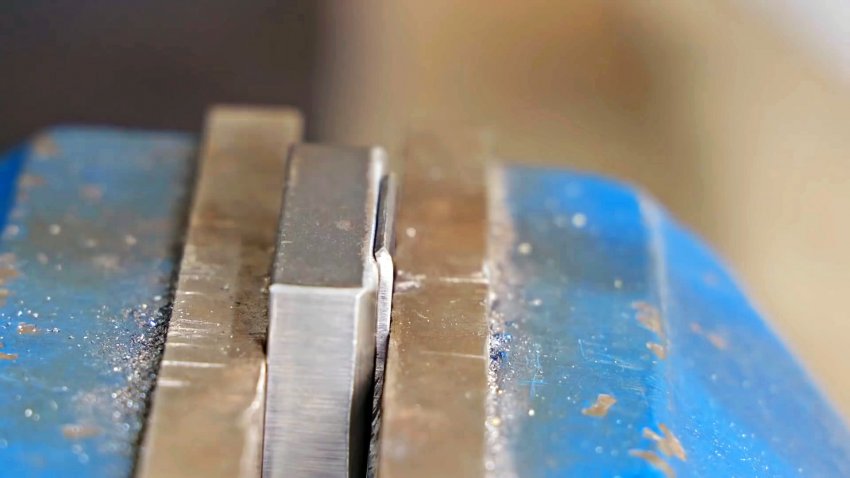

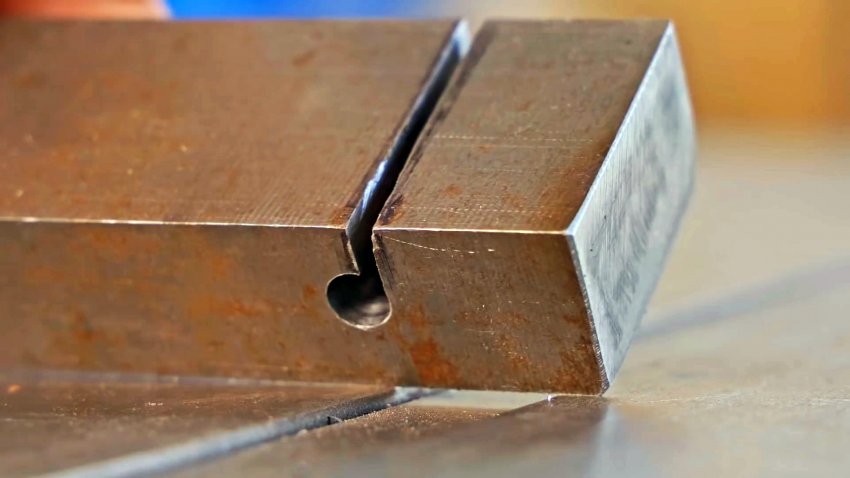

По всей ширине бруса выполняем вертикальную прорезь в 1,5 мм по касательной к отверстию. Используя вместо шаблона полоску металла толщиной 1,6 мм, надфилем доводим ширину прорези до +1,6 мм.

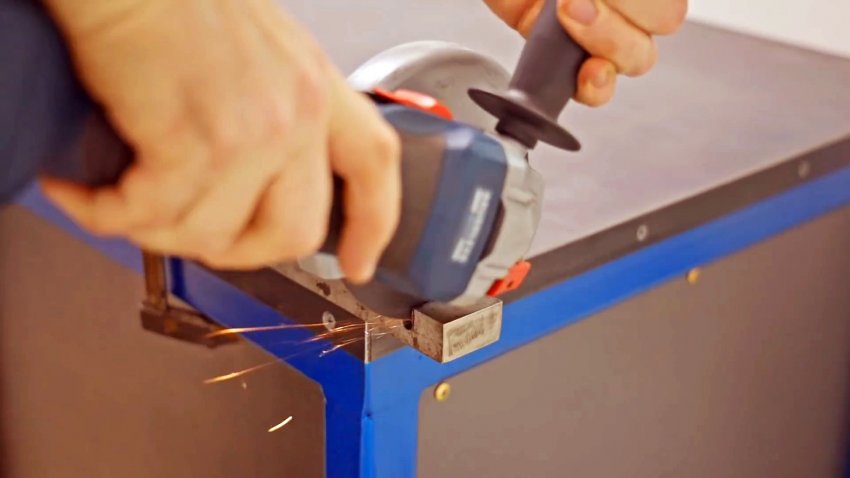

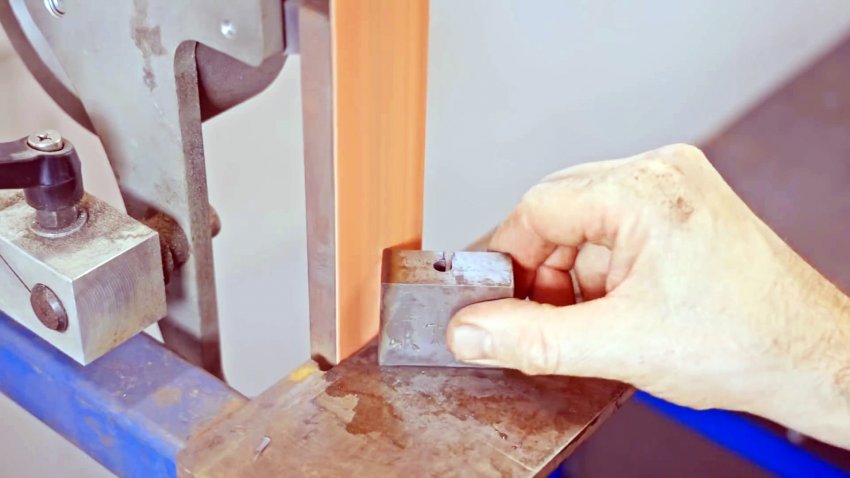

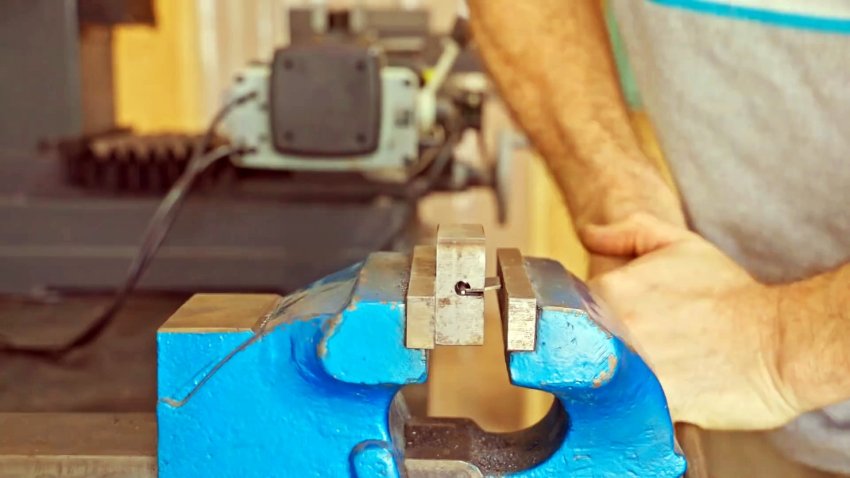

Отделяем фрагмент с отверстием и прорезью (матрицу) от остального бруса, удаляем заусенцы и скругляем наружные грани.






Начнем с изготовления с простых петель, состоящих из отдельных карт.


Одну кромку пластины сгибаем молотком для облегчения изгиба металла в матрице, смазываем конец пластины маслом и давим на нее сверху винтовым прессом или губками тисков.




Для получения круглого шарнира в матрицу вставляем гвоздь. Давим на пластину до тех пор, пока сгибаемый конец, совершив в матрице почти оборот, не упрется в вертикальный участок пластины.

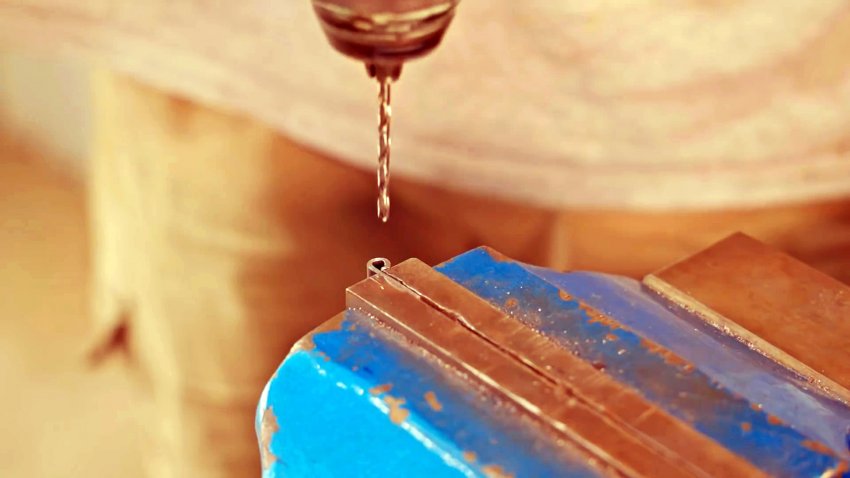

Выбиваем из шарнира гвоздь и рассверливаем его до 3,2 мм.




Надеваем пластины шарнирами на гвоздь и проверяем свободу вращения.

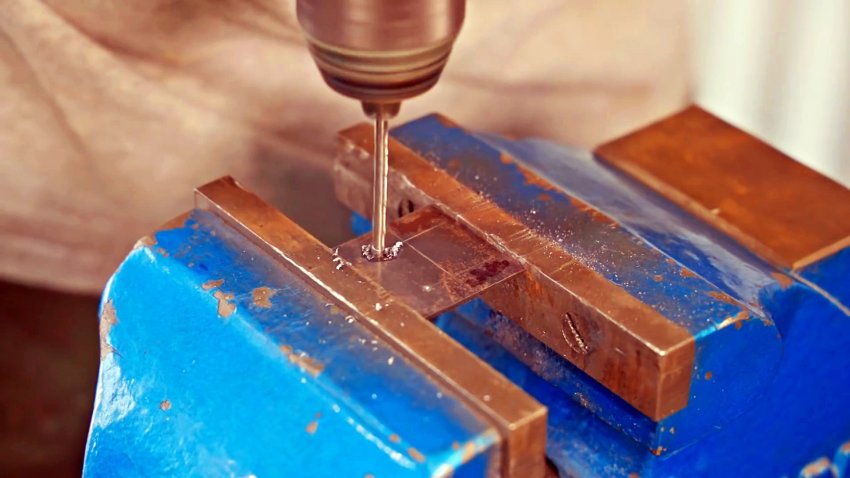

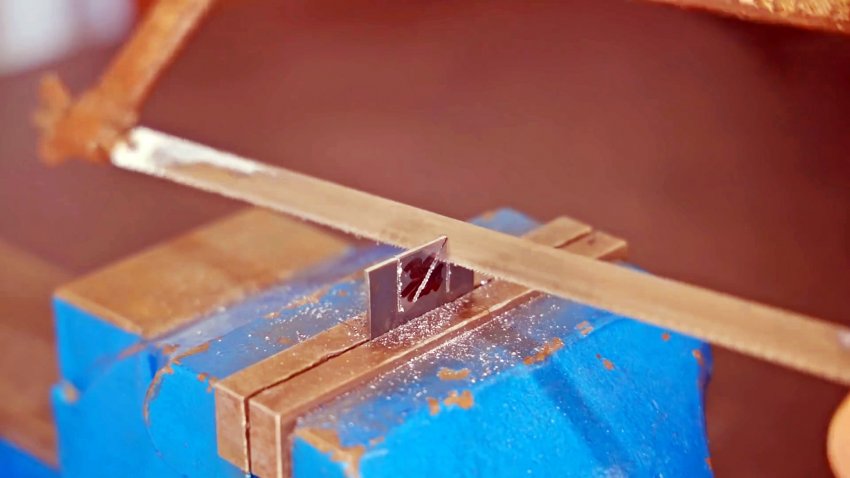

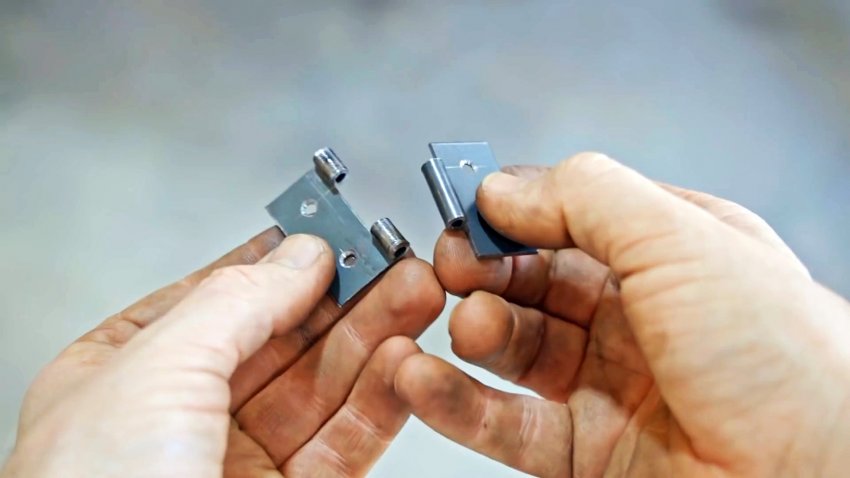

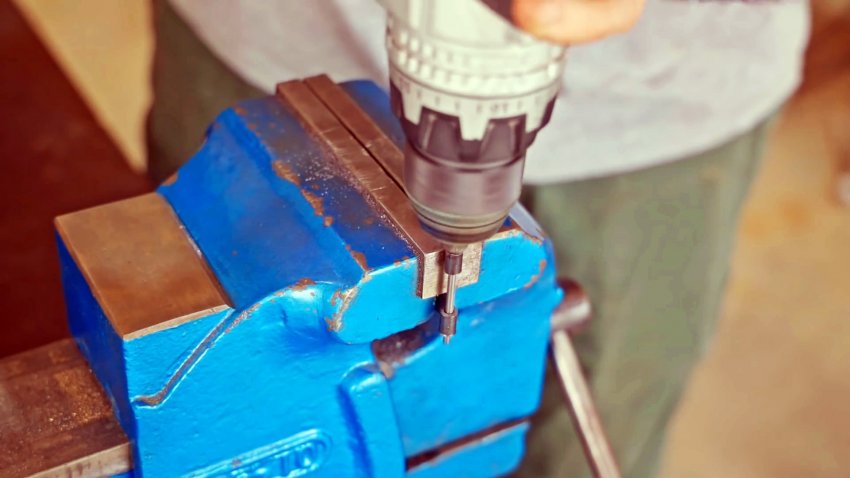

Выполним боле сложные петли – накладные и петли-бабочки. Для этого от полосы листового металл отрезаем 4 одинаковые заготовки, намечаем и сверлим отверстия для крепления, а также делаем вырезы и выступы с применением различных инструментов.

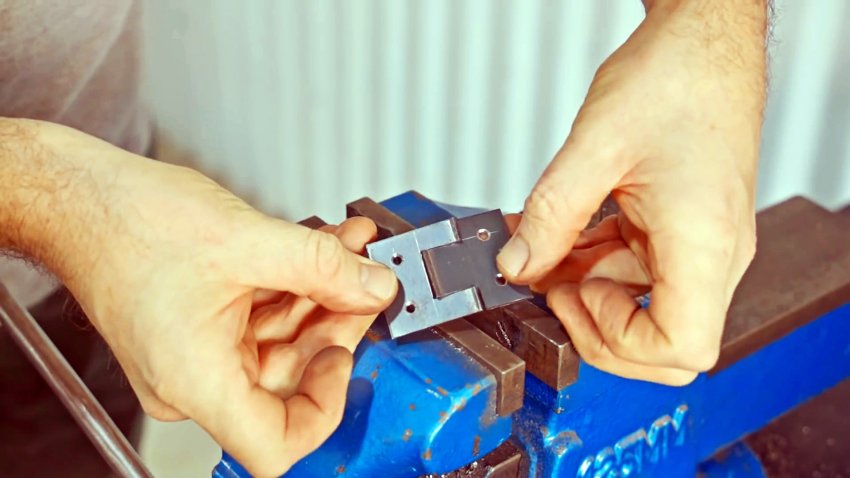

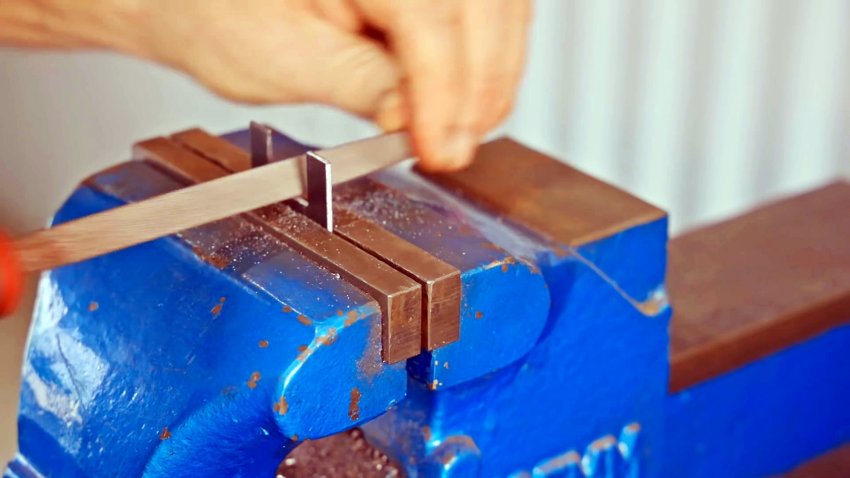

Далее выполняем те же операции, что и при тестировании матрицы. Но, поскольку крылья петель соединяются вместе, дополнительно выполняем с помощью напильника тонкую подгонку.

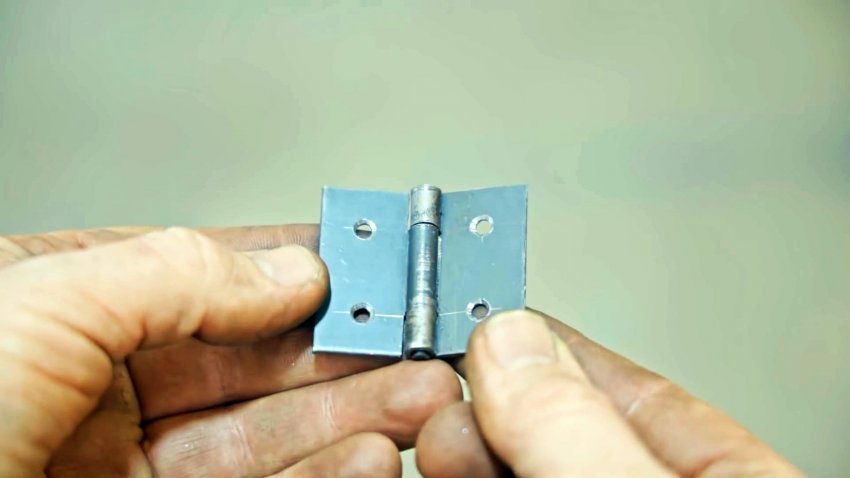

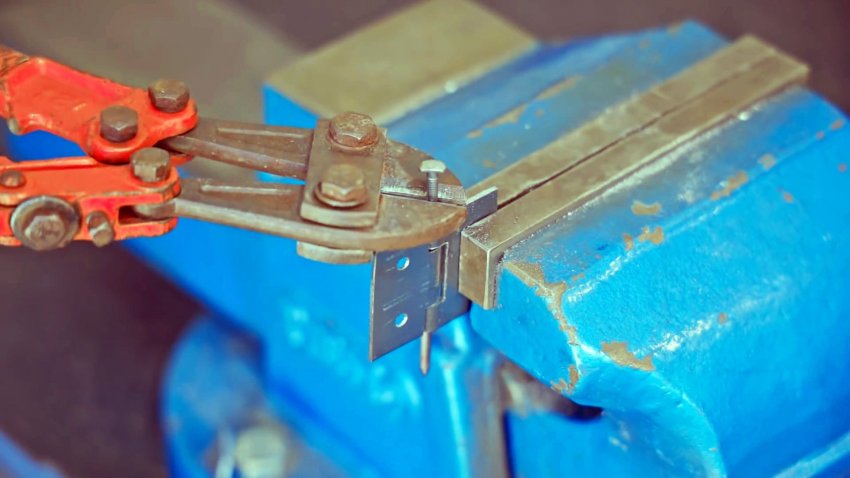

Совмещаем шарниры крыльев петли и соединяем их осевым штифтом (у нас – гвоздем) диаметром 3 мм. Выступающие концы штифта откусываем ножницами-кусачками и укорачиваем на гриндере.




Чтобы штифт не выпал, концы расплющиваем молотком.




Точно также поступаем при изготовлении петли-бабочки за исключением формы карт.

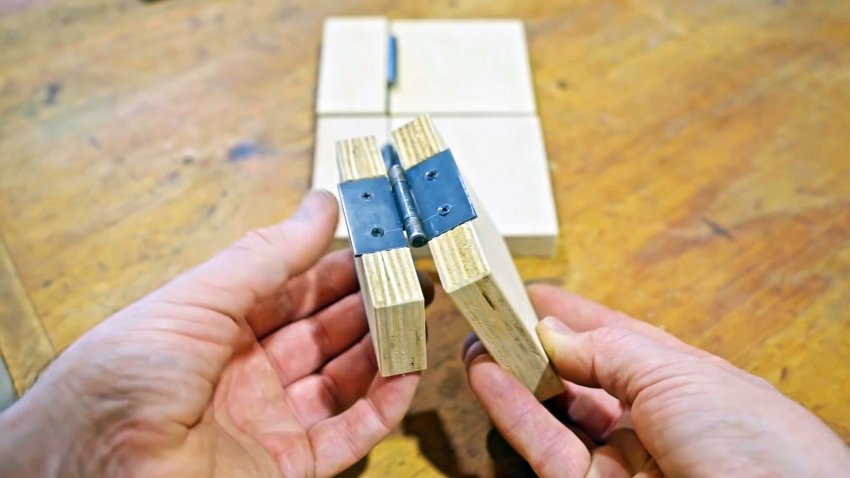

С помощью сделанных петель с успехом навешиваем дверные полотна к косяку и это получится не хуже, чем с заводскими изделиями.
