Шлифовка и заточка весьма неинтересное, продолжительное и кропотливое занятие, если конечно не работать на ленточном гриндере. Это, пожалуй, самый удобный станок для таких задач. Если у вас есть болгарка, тогда вы можете изготовить для нее приставку, позволяющую превращать ее в гриндер.


Материалы:


  • Удлиненная гайка М14;
  • алюминиевая труба 25 мм;
  • листовая сталь 5-8 мм;
  • уголок 10х10 мм, 50х50 мм или больше;
  • болты, гайки, шайбы М10;
  • подшипники с внутренним диаметром 10 мм – 3 шт.;
  • пружина растяжения.

Сварочные электроды широкого назначения на АлиЭкспресс со скидкой - http://alii.pub/606j2h


Процесс изготовления гриндера

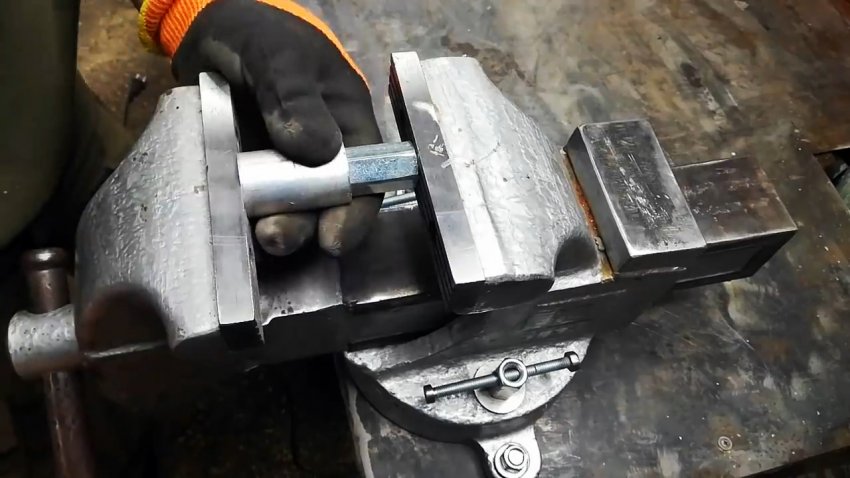

Сборку самодельного гриндера следует начать с изготовления ведущего ролика, который будет накручиваться на шпиндель болгарки. Для этого потребуется впрессовать в алюминиевую трубку удлиненную гайку М14. Длина трубки подбирается в зависимости от ширины ленты, с которой планируется работать.




Ролик накручивается на болгарку, и она запускается. Нужно обточить его шкуркой на бруске или напильником, чтобы убрать биение.


У болгарки временно снимается редуктор.

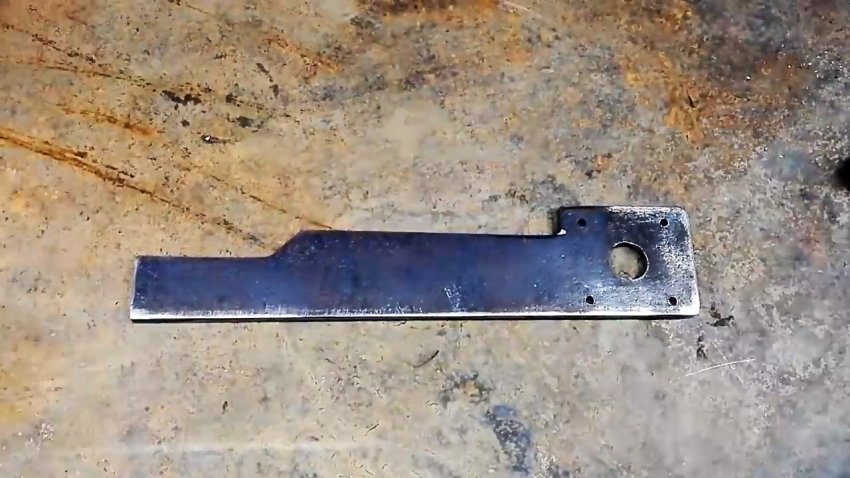

Нужно освободить его крышку, чтобы точно перенести имеющиеся в ней отверстия на стальную полосу. Ширина последней подбирается по размеру крышки. По длине она должна немного превосходить длину корпуса болгарки.

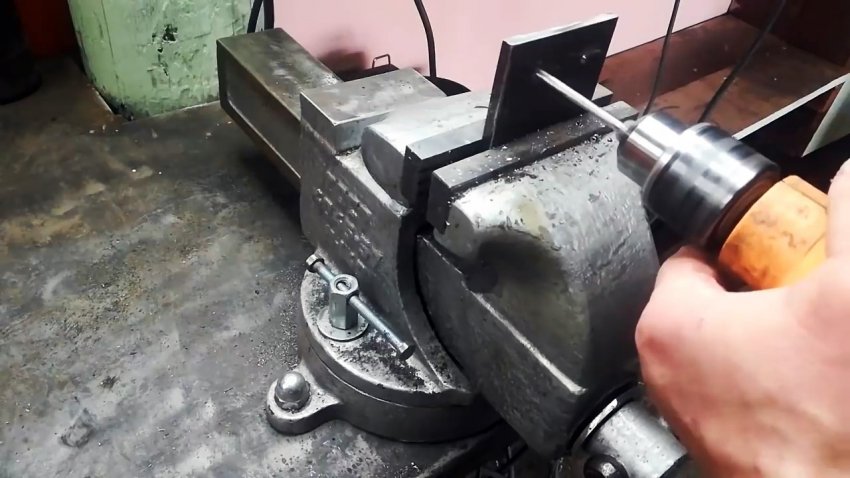

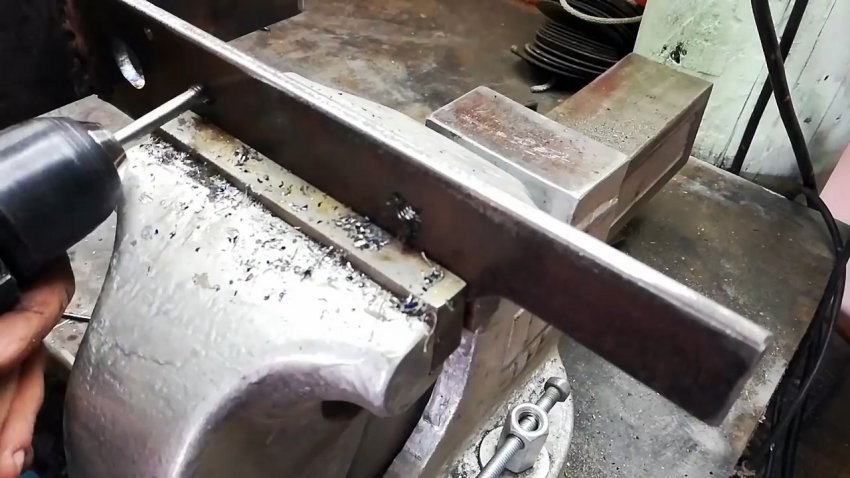

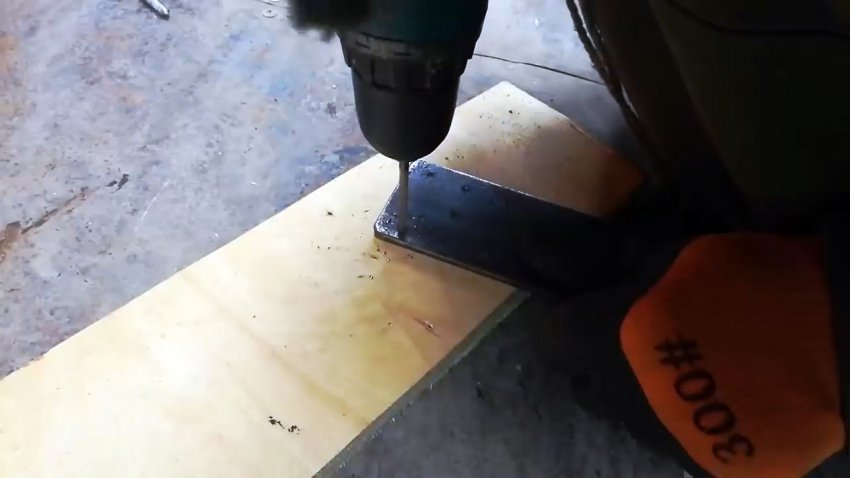

Полоса просверливается.

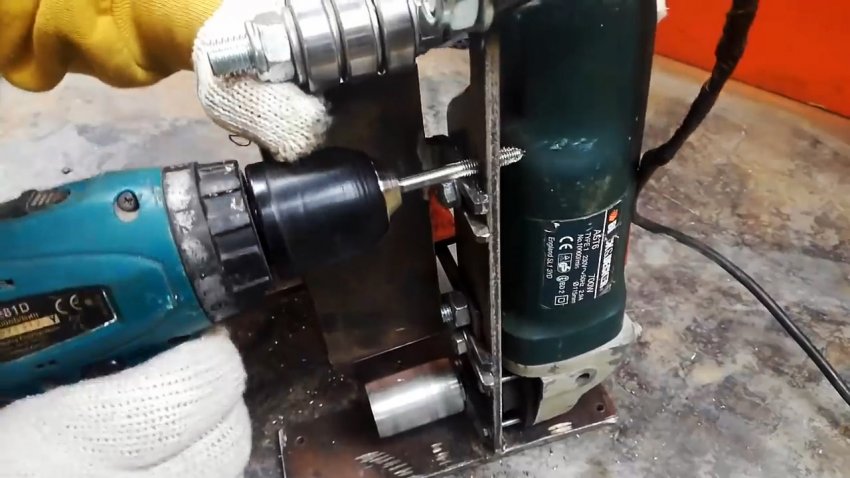

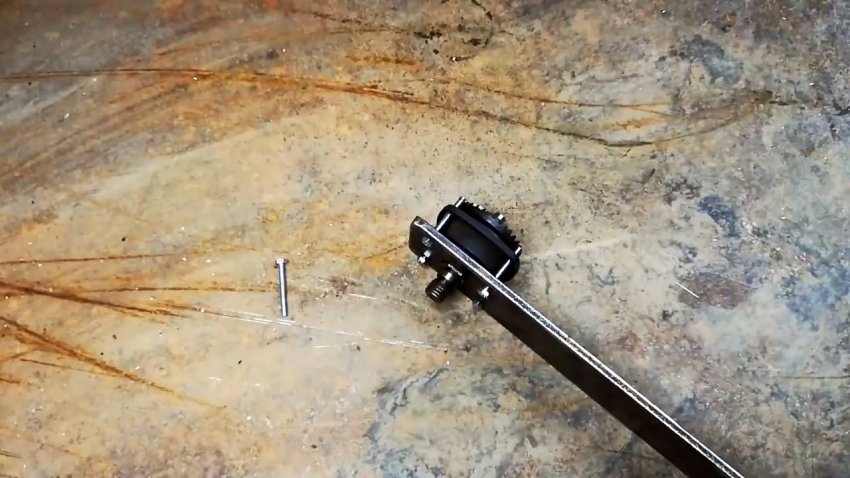

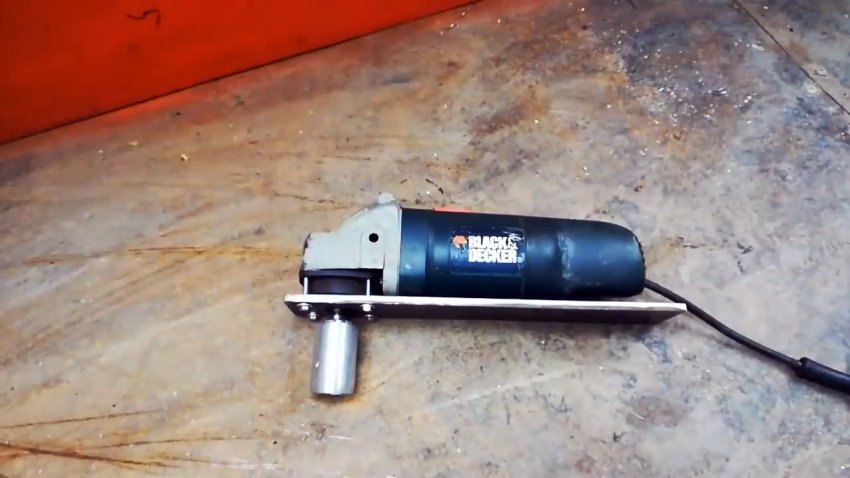

Затем она прикручивается вместе с редуктором к болгарке. Для этого штатные винты нужно заменить длинными.

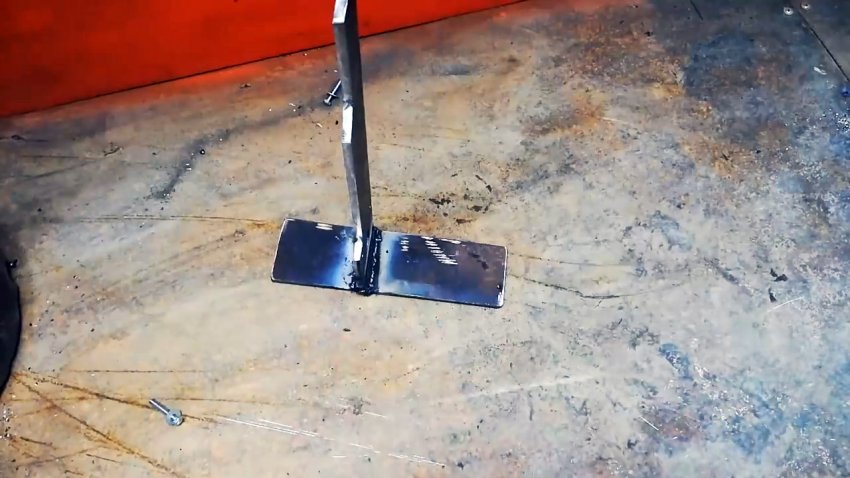

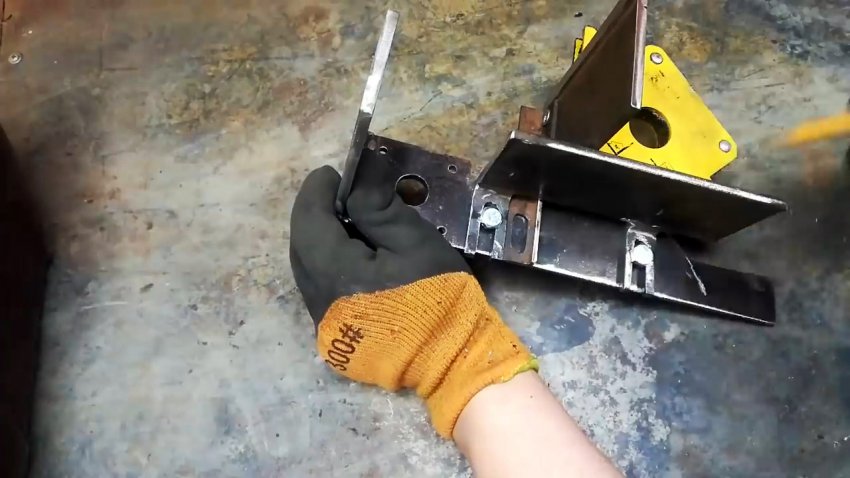

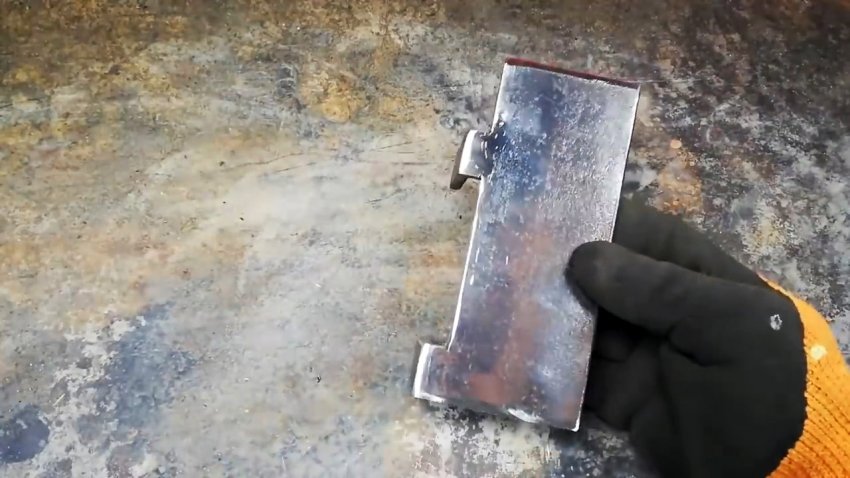

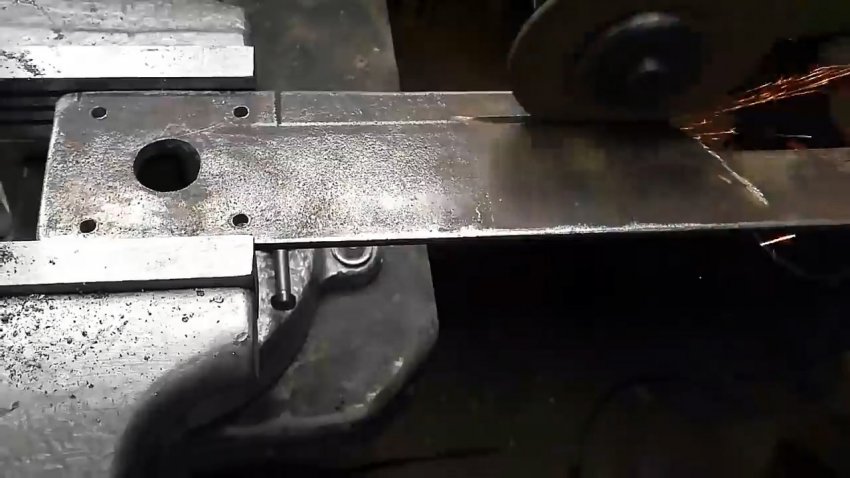

Примерив все по месту, нужно урезать полосу как на фото. Затем с широкой стороны под прямым углом к заготовке приваривается полоса, которая послужит подошвой станка.





В итоге должна получиться Т-образная деталь.

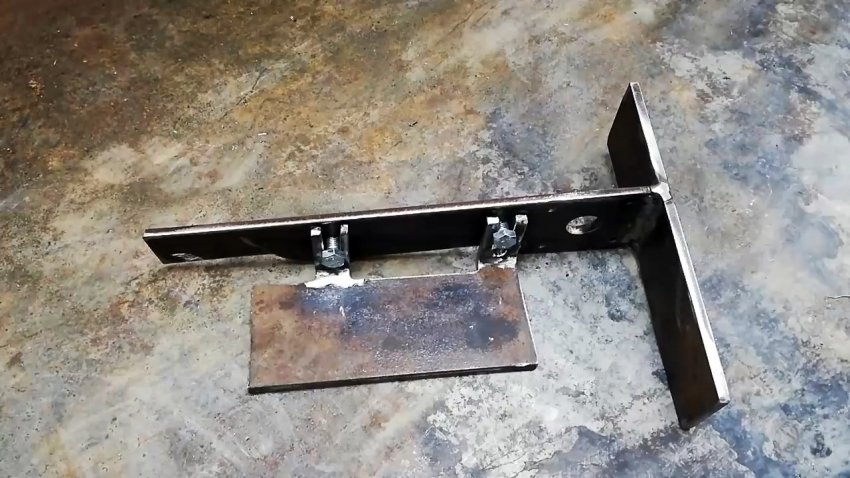

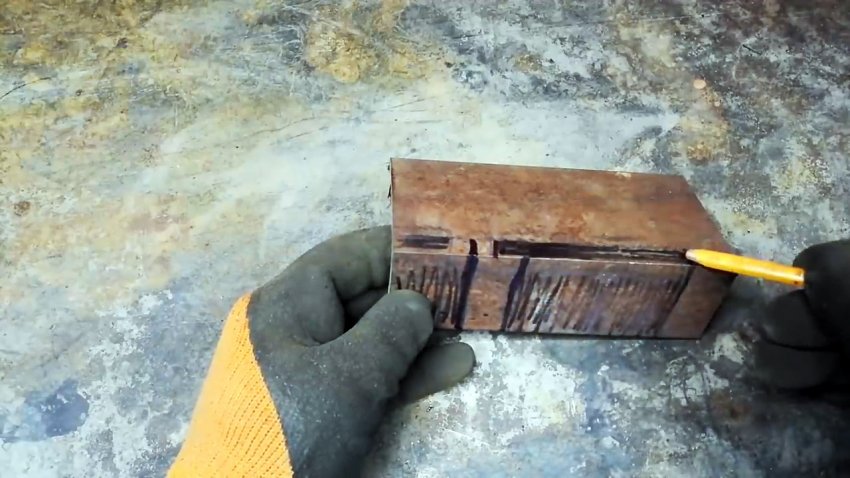

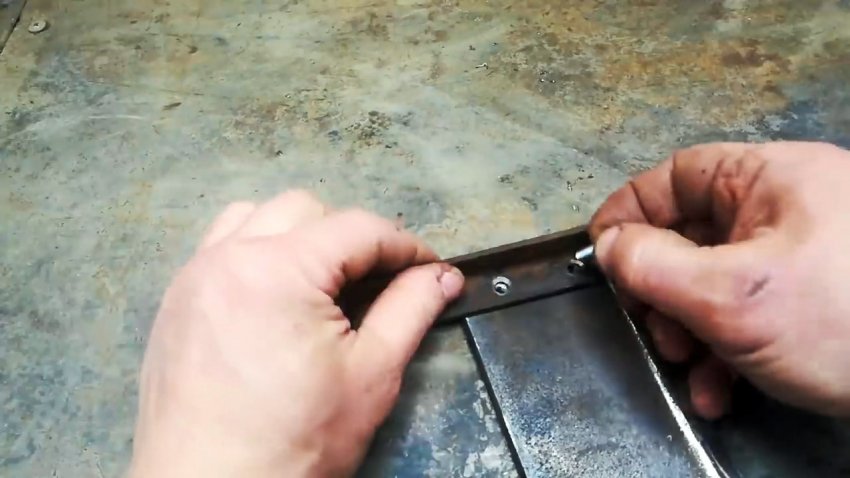

Из широкого уголка делается подпорная площадка для ленты. Одна его полка почти полностью срезается. От нее нужно оставить только 2 узкие плоски, требуемые для крепления к станине. На второй полке делается запил от угла шириной 10 мм по всей длине. Металл оставляется только на креплениях.

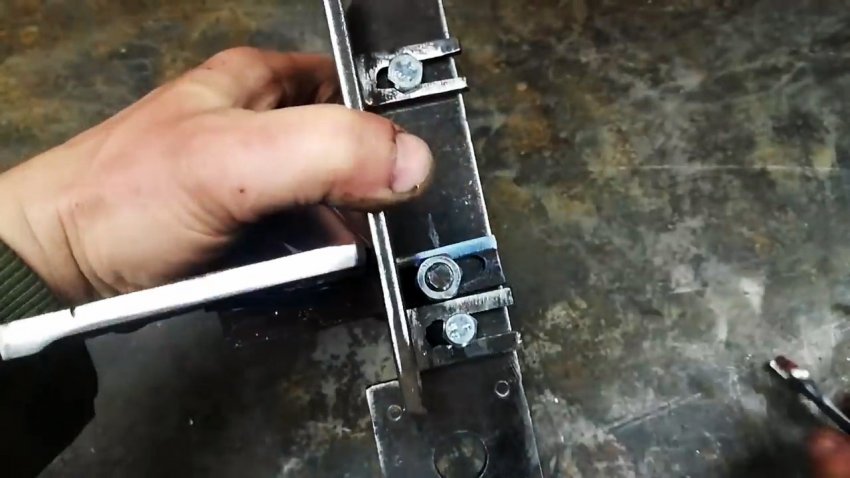

Чтобы установить подпор на станину, требуется обозначить места примыкания. Затем сверлим станину, и нарезаем в отверстиях резьбу, а на полосах уголка делаем пазы. Таким образом, получаем регулируемое соединение.






Далее необходимо сделать столик для размещения обрабатываемых на гриндере заготовок. Для того используется стальная пластинка удобного размера. В ней с краю в поперечном направлении прикручивается отрезок уголка 10х10 мм.







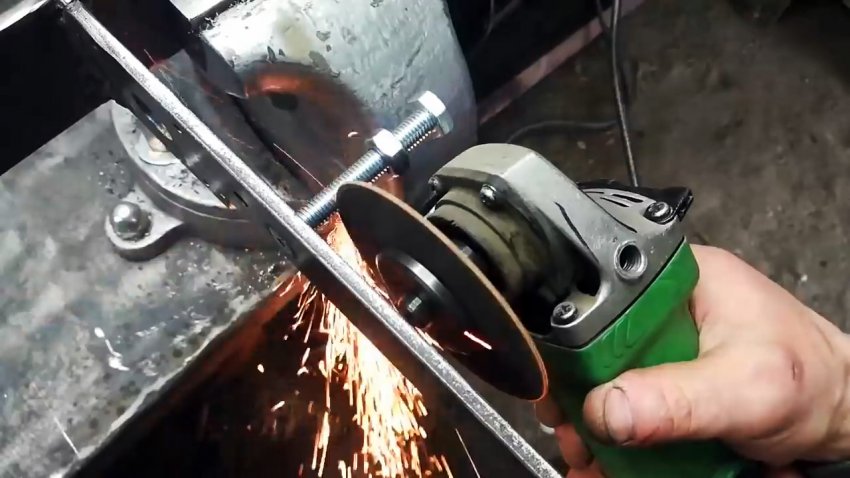

В уголке на столике делается паз для удобства регулировки при креплении. Затем примеряем деталь на станину, и делаем отметку для крепления. По ней сверлим стойку, и ввариваем в отверстие отрезок резьбы. Таким образом, столик и подпорная пластина не будут друг другу мешать при регулировках. Столик при этом можно будет устанавливать относительно шлифовальной ленты под прямым или другим углом.






Вверху к станине привариваем гайку для крепления ведомого ролика. Далее берем отрезок узкой полосы длиной 70-100 мм, и просверливаем ее с краю. Вставляем в отверстие болт, и затягиваем его гайкой. Затем набираем на него подшипники через шайбы. В итоге получаем ролик требуемой ширины.

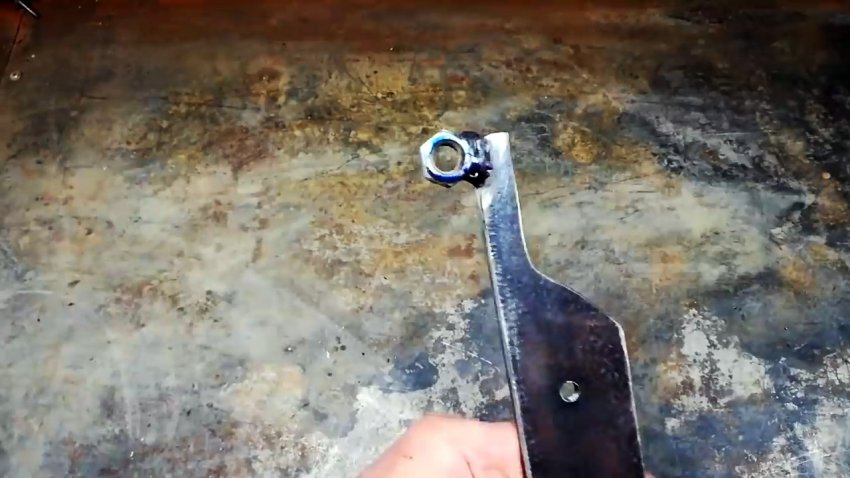

Полоса с роликом просверливаем по центру, чтобы прикрепить ее к приваренной гайке на станине. С оставшегося свободным конца необходимо сделать отверстие для зацепа пружины. Теперь собираем детали с болгаркой.

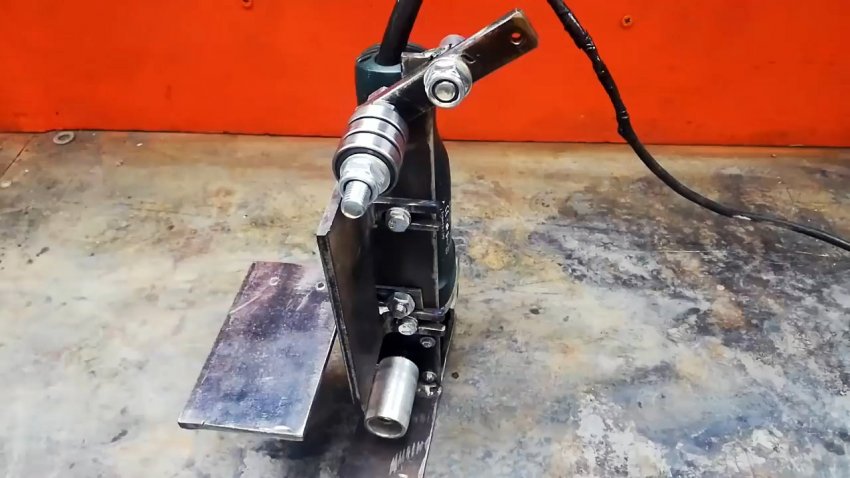

Далее примеряем имеющуюся пружину, и устанавливаем на станину винт, чтобы ее растягивать, тем самым держа ролик в натяжении. После этого ставим ленту.

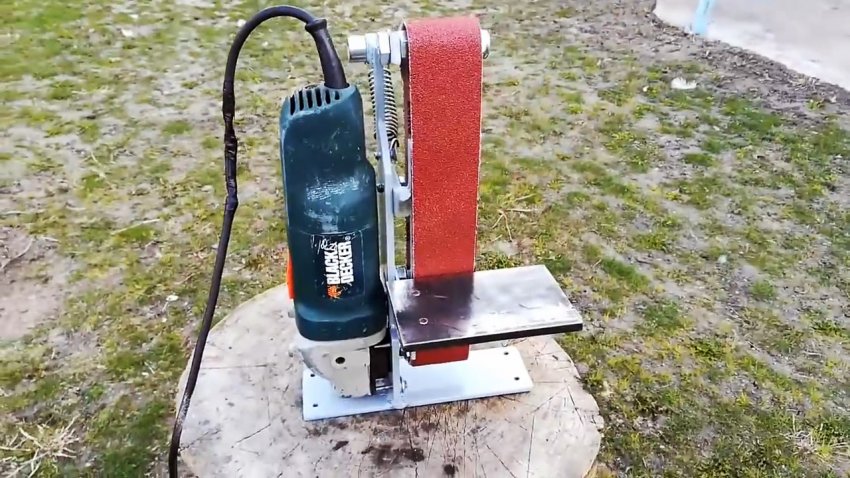

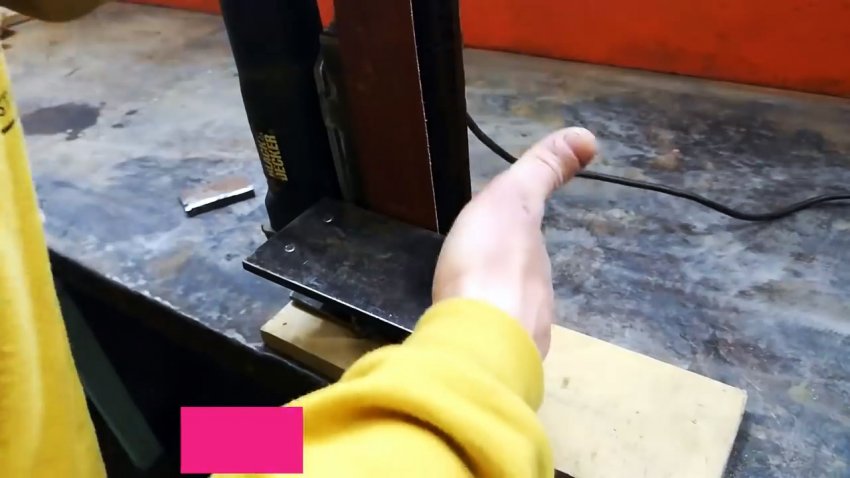

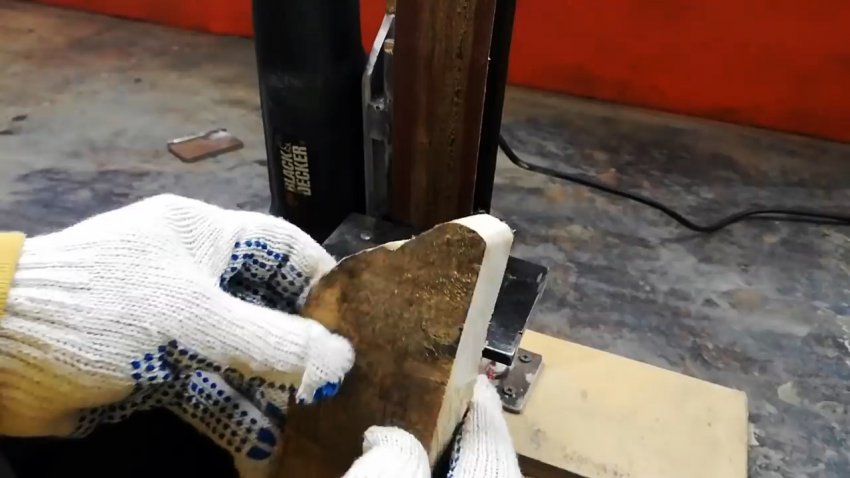

Станок фиксируется на столе струбциной, либо же можно просверлить подошву, и прикрутить его. Так как все сделано разборным, то при необходимости болгарку всегда можно снять, когда она потребуется.
