С помощью индукционного нагревателя можно в считанные секунды раскалять докрасна металлические детали, типа болтов, клинков ножей, и т.д. Собрать такую установку для радиолюбителя не трудно, но вот для незнакомых с электроникой людей это кажется нереальным. Если следовать этому мастер-классу, с этим справится каждый, кто умеет хотя бы немного держать в руках паяльник.




Материалы:

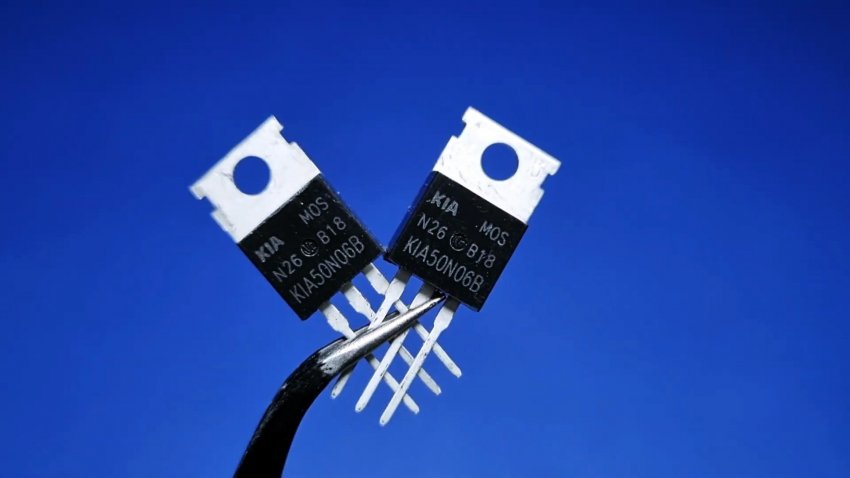

  • Транзисторы 50N06 – 2 шт. - http://ali.pub/5coyjc

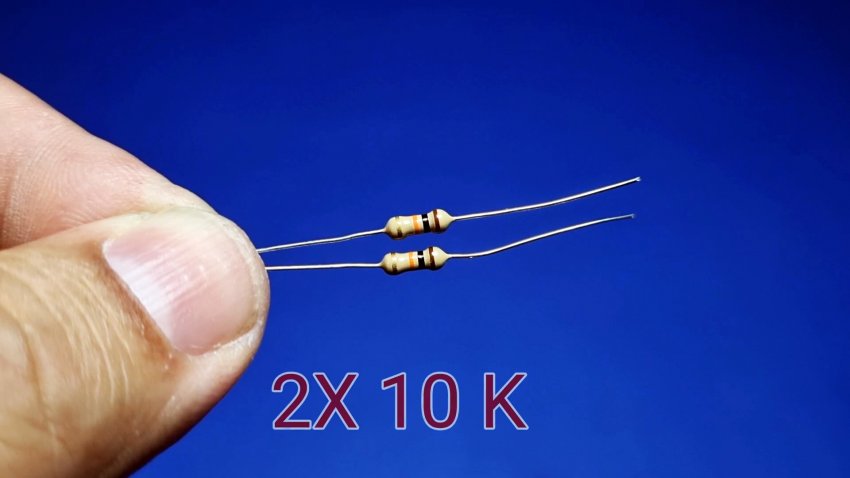

  • резисторы 10 кОм – 2 шт.; 2 Вт 220 Ом – 2 шт. - http://ali.pub/5cozok

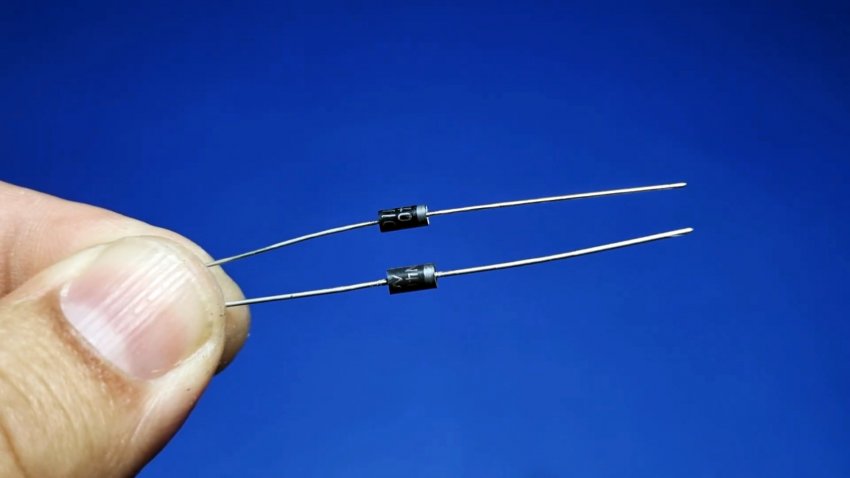

  • выпрямительные диоды 1N4007 – 2 шт - http://ali.pub/5coyp6

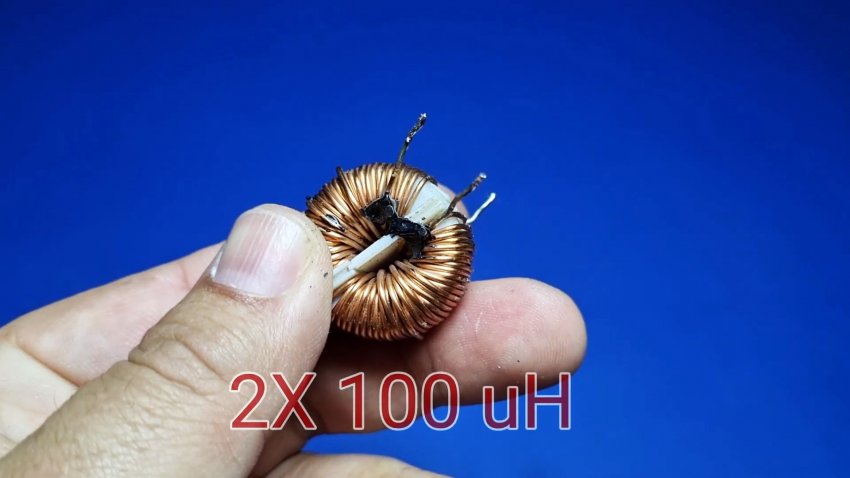

  • катушка индуктивности 100 uH - http://ali.pub/5cozji
  • алюминиевый радиатор;
  • частотный конденсатор индукционной плиты 0,33 мкФ 1200 В - http://ali.pub/5coyyb
  • блок питания 12В - http://alii.pub/6bjw5c

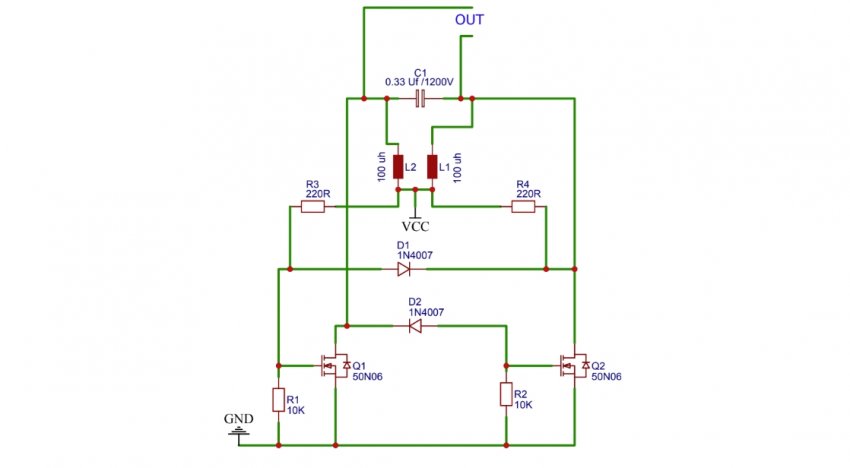

Схема индукционного нагревателя:




Процесс изготовления индукционного нагревателя

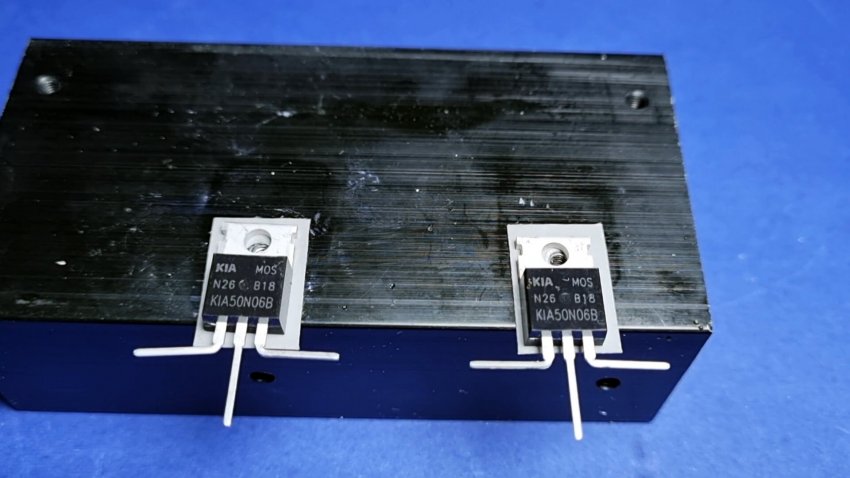

К алюминиевому радиатору, используемому как станина устройства, необходимо прикрутить два транзистора 50N06.




Для этого используются прокладки, и винты с диэлектрическими втулками. Сразу же крайние ножки транзисторов выгибаем в стороны.

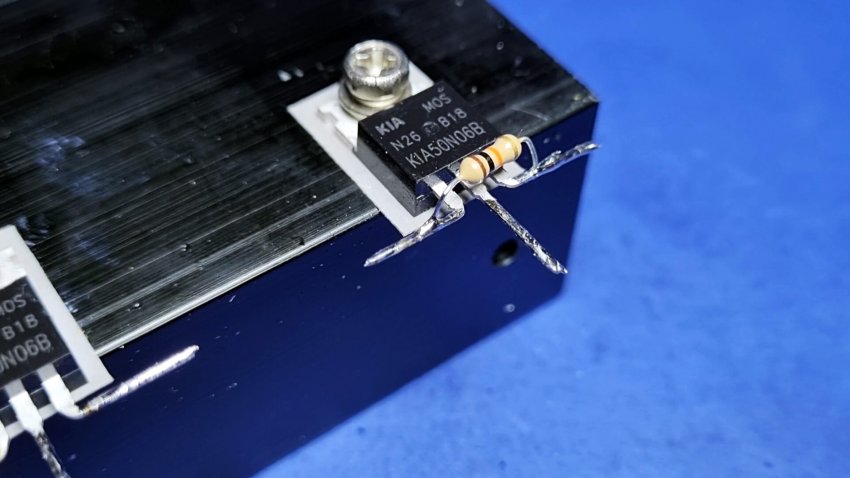

Лудим контакты транзисторов. Затем припаиваем между крайними ножками резисторы по 10 кОм.

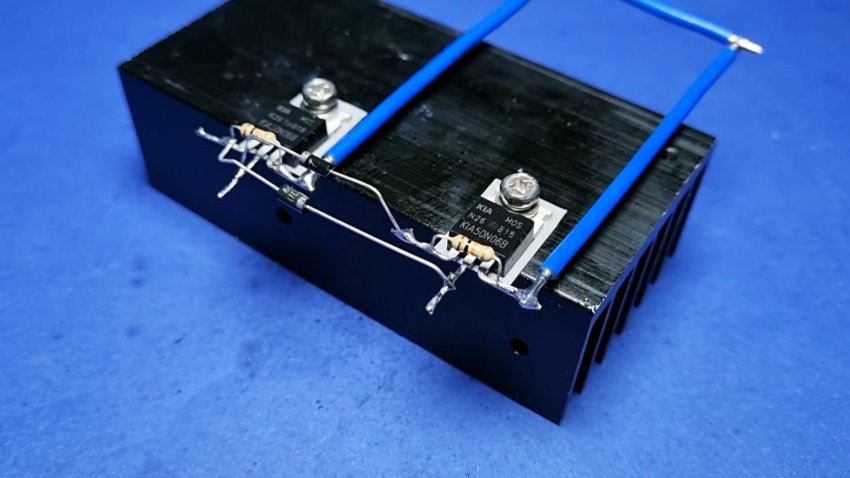

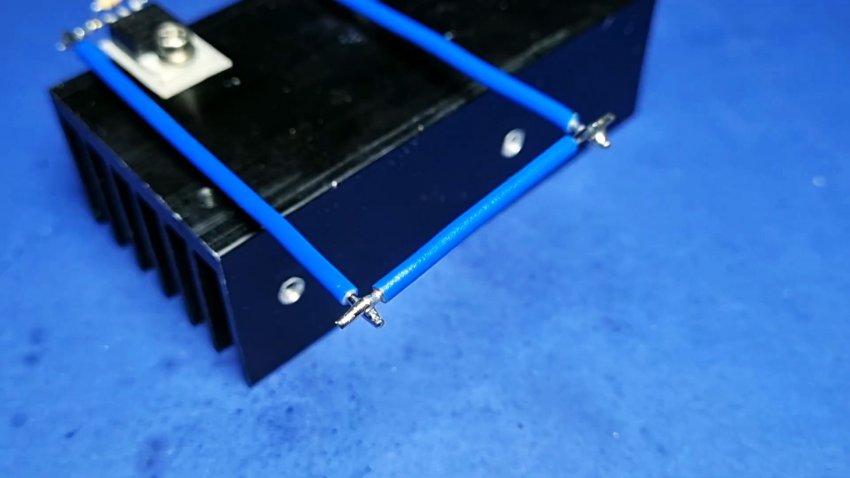

Припаиваем к третьей ножке транзисторов по проводу, и соединяем концы последних перемычкой.




Затем берем выпрямительный диод 1N4007, и паяем к центральной ножке первого транзистора и первой ножке второго, как показано на фото.





Второй выпрямительный диод разворачиваем наоборот, и паяем между центральной ножкой первого транзистора, и первой второго. Также к центральным контактам транзисторов припаиваем по отрезку проволоки.

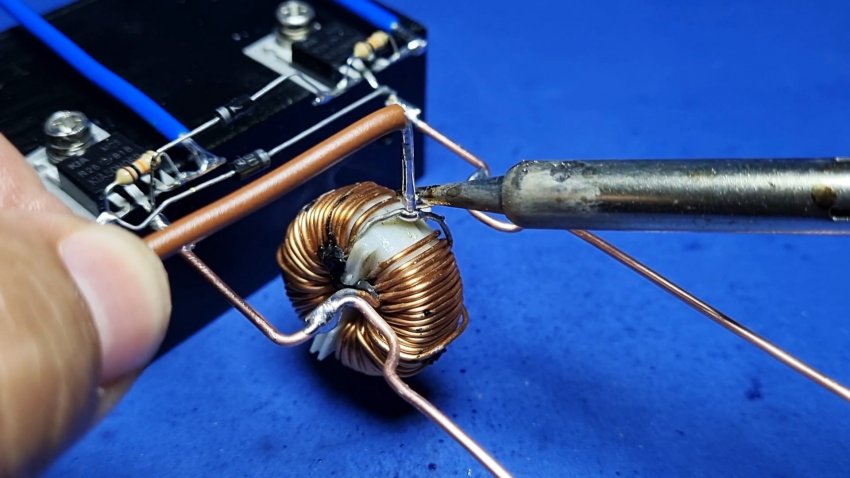

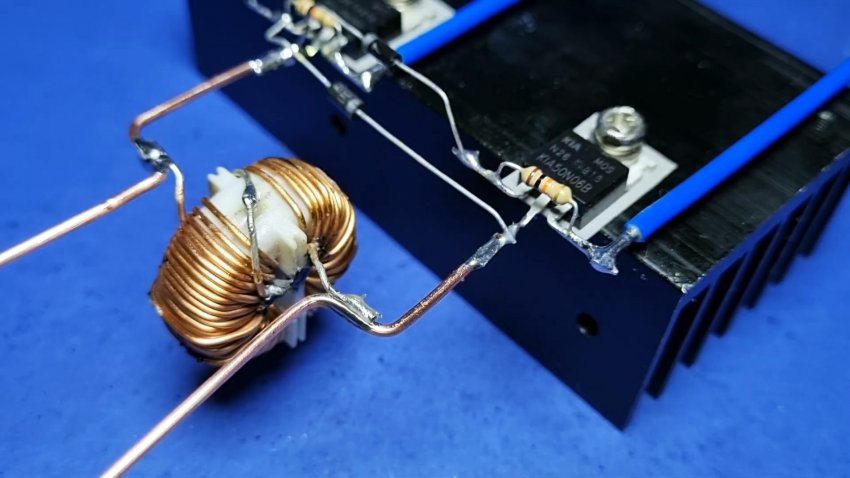

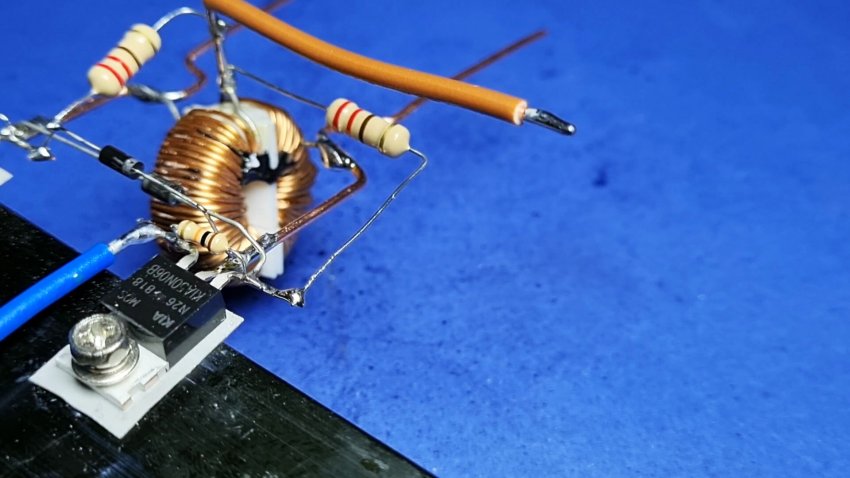

К проволоке припаиваем катушку индуктивности 100 uH.





В ее центр впаиваем провод.

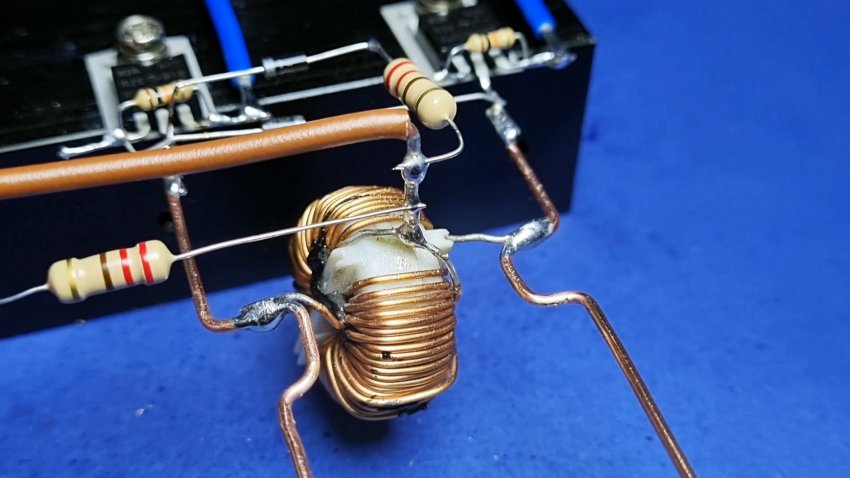

Между его жилой и первым выпрямительным диодом паяем резистор 2 Вт 220 Ом.

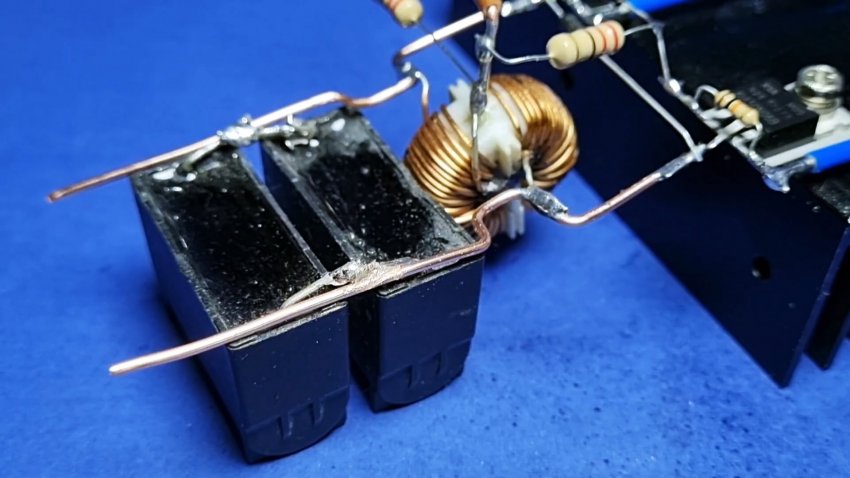

Второй резистор нужно тоже припаять к этой жиле, но его оставшийся конец подключить к первой ножке первого транзистора. Затем паем к проволоке конденсаторы с индукционной плиты.

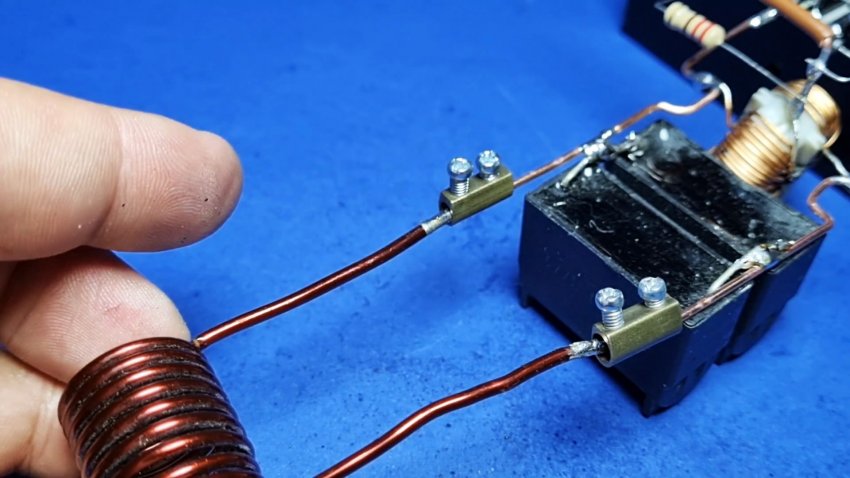

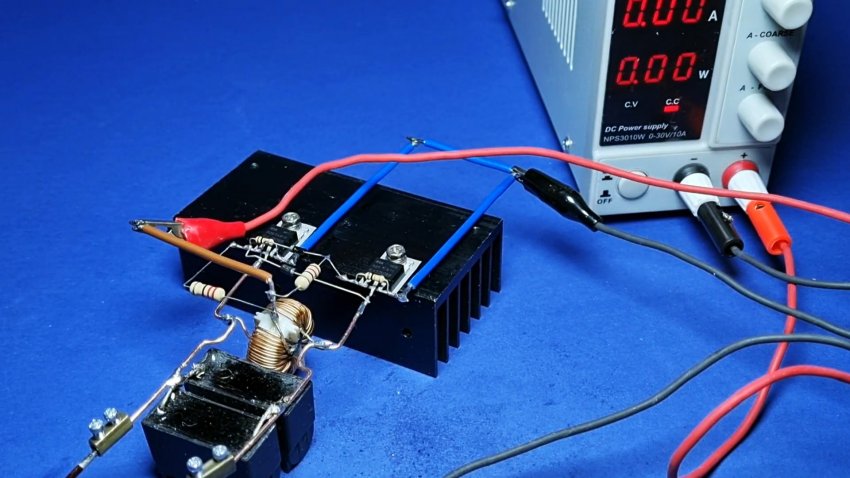

Теперь с помощью клемм, к проволоке за конденсаторами можно подключать катушку с эмалированной проволоки, в которой и будет нагреваться помещений металлический предмет. Питание установки осуществляется блоком на 12В. Его плюс подключаем к проводу на катушке индуктивности, а минус на перемычку, соединяющую транзисторы.

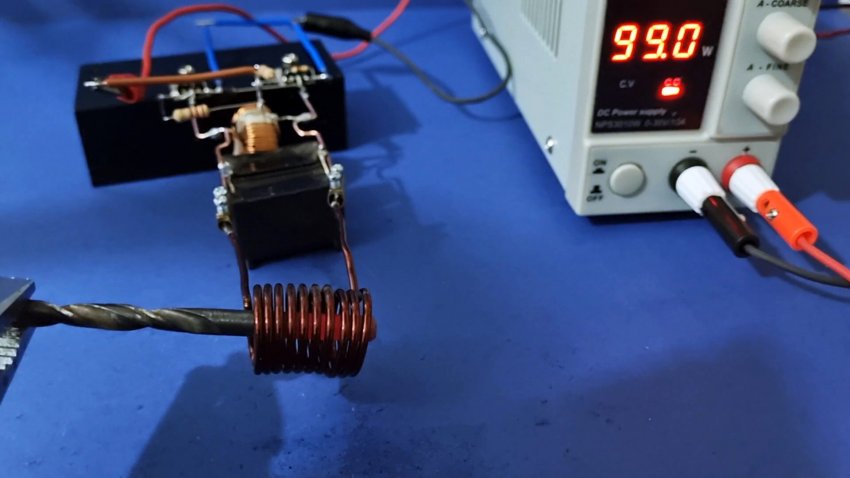

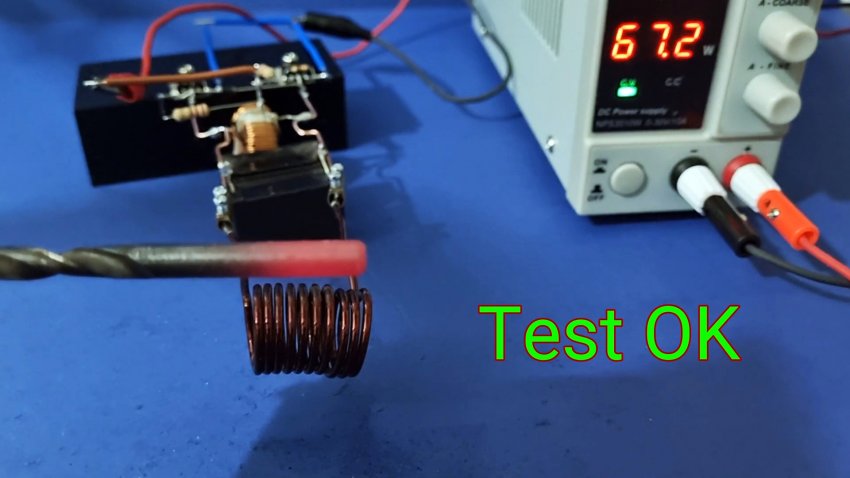

Помещенный в катушку металлический предмет легко разогревается.

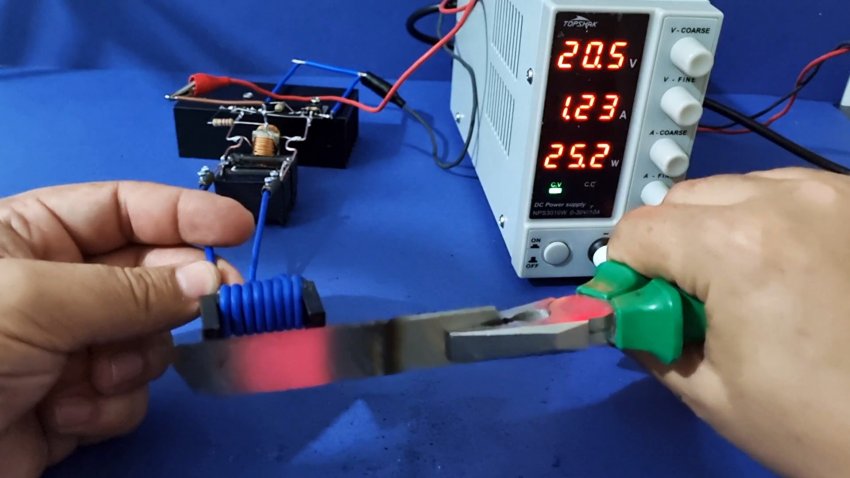

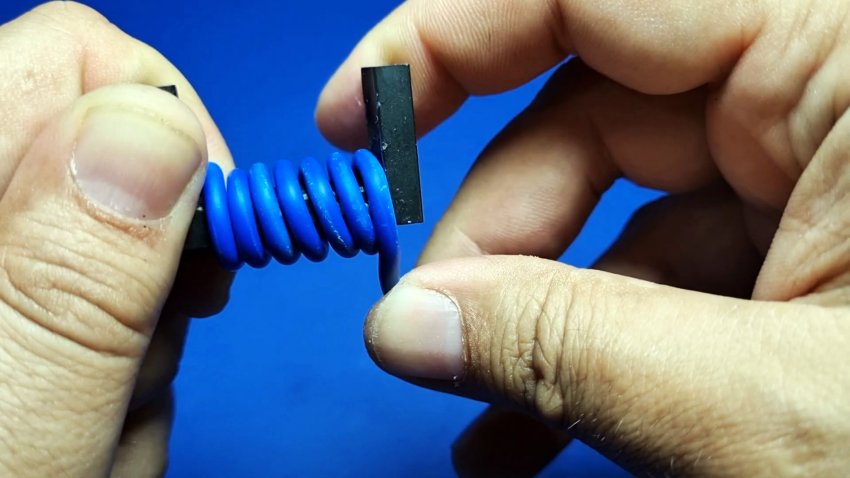

Также можно подключить к устройству другое оборудование. К примеру, возьмите П-образный сердечник, и намотайте на него провод сечением 1,5 мм в изоляции. Достаточно сделать 8 витков.

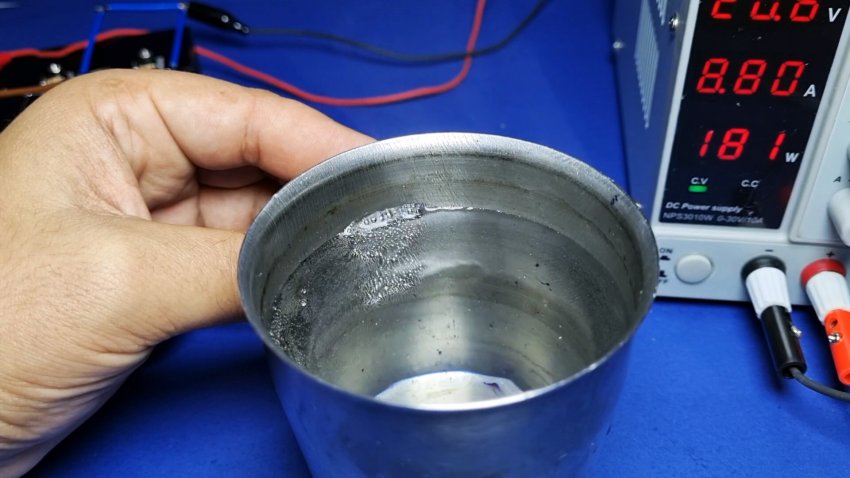

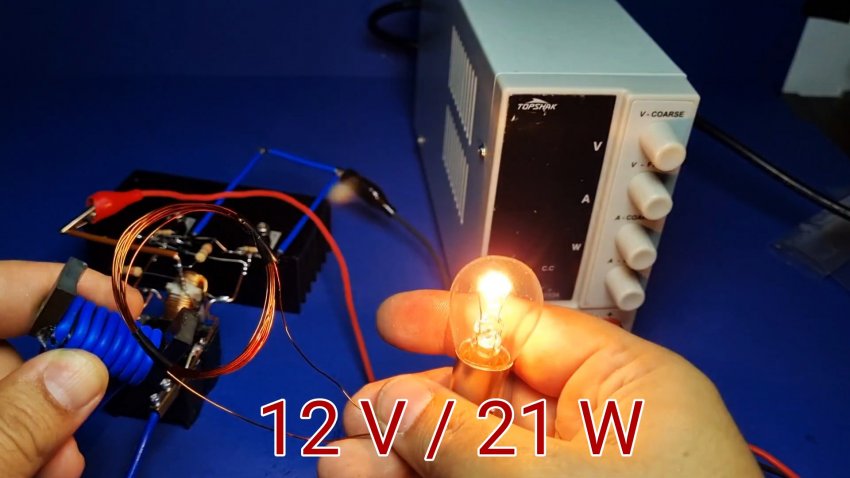

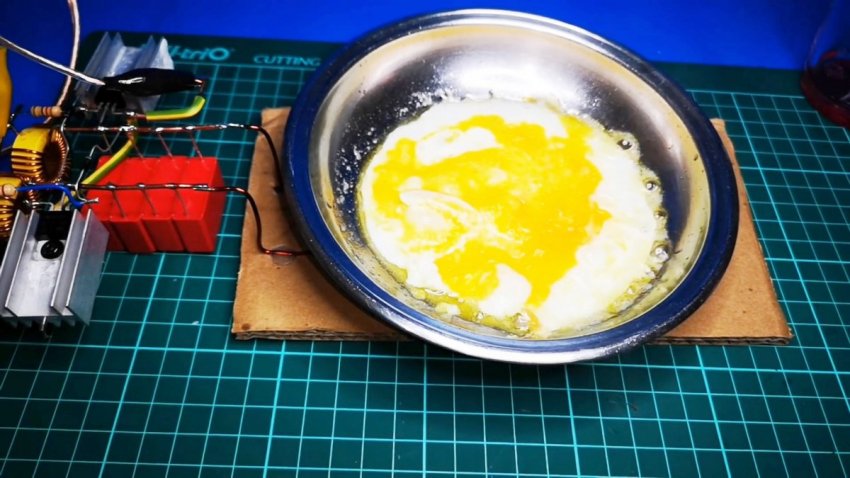

Такая катушка позволяет разжигать лампочку, греть тонкие лезвия, а также кипятить воду в металлической посуде. Область использования этой установки весьма обширна, особенно она нужна для закалки металла.
