Индукционная катушка способна крайне быстро нагревать металлические предметы. Если собрать ее по предложенной схеме, то можно получить индукционный кипятильник для кипячения воды в стальной емкости типа чашки или кастрюли. Это вполне рабочее устройство, которому можно найти практическое применение.


Материалы:


  • Печатная плата;
  • резисторы 330 Ом, 10 кОм – 2 шт. - http://alii.pub/5h6ouv
  • выпрямительные диоды IN4007 – 2 шт. - http://alii.pub/5m5na6
  • конденсатор 1 мкФ - http://alii.pub/5n14g8
  • катушка индуктивности 50 мГн - http://alii.pub/66lx1w
  • транзисторы IRFZ44N – 2 шт. - http://alii.pub/5ct567
  • радиаторы для транзисторов – 2 шт.;
  • стальной брусок;
  • медная проволока в эмали.

Процесс изготовления индукционного нагревателя с низковольтным питанием

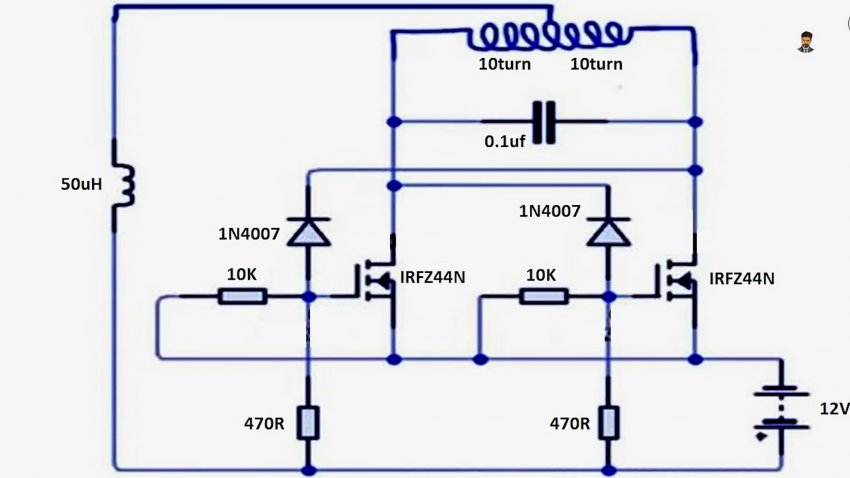

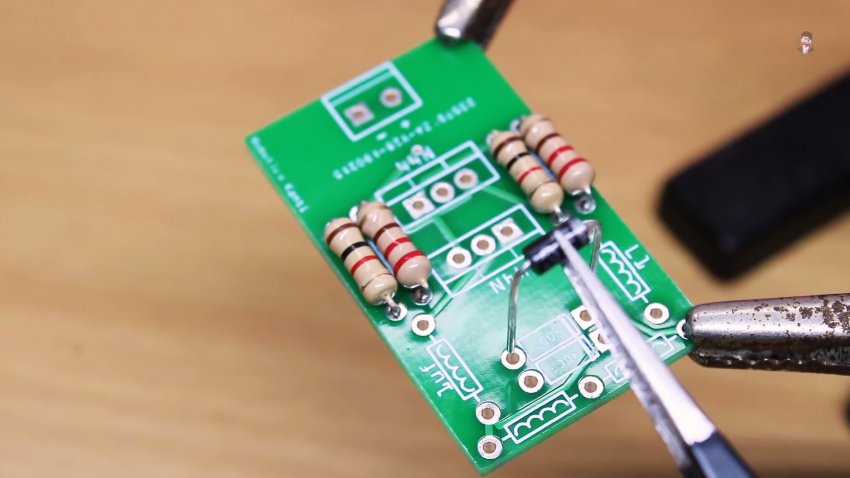

Сборка катушки будет осуществляться по представленной схеме. Для этого сначала подготавливается под нее печатная плата. В нее впаиваются 2 резистора 10 кОм и 2 на 330 Ом.

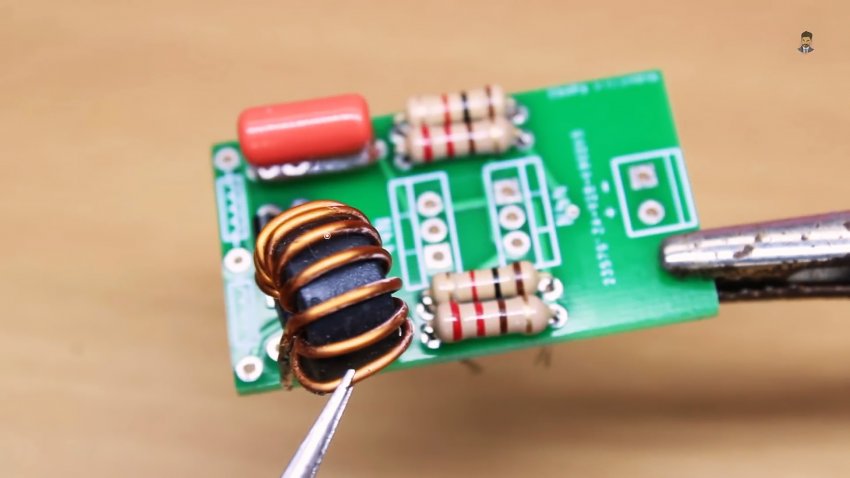

Далее в плату впаивается пара выпрямительных диодов IN4007. За ними добавляется конденсатор 1µF и катушка индуктивности 50 uH.

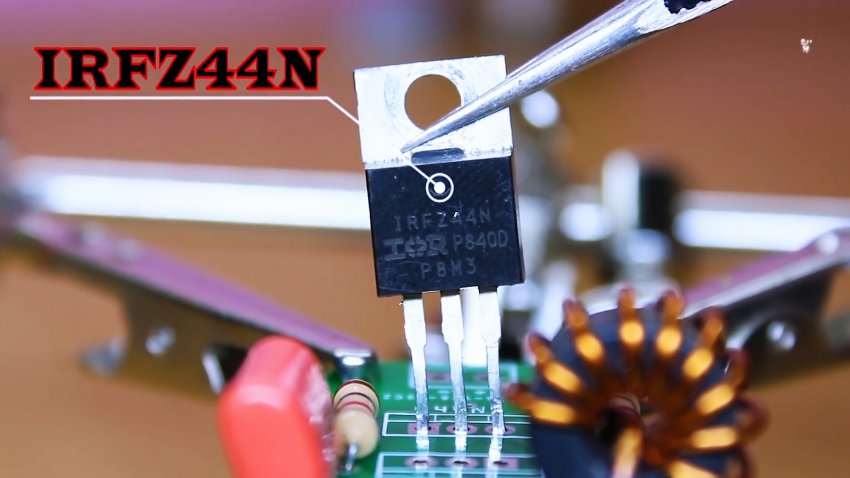

К плате припаивается согласно схеме 2 транзисторы IRFZ44N. Для их охлаждения устанавливаются алюминиевые радиаторы.

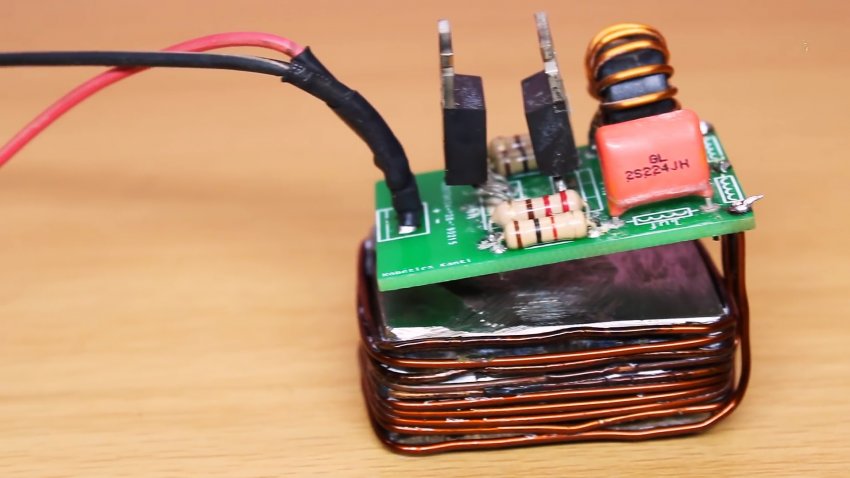

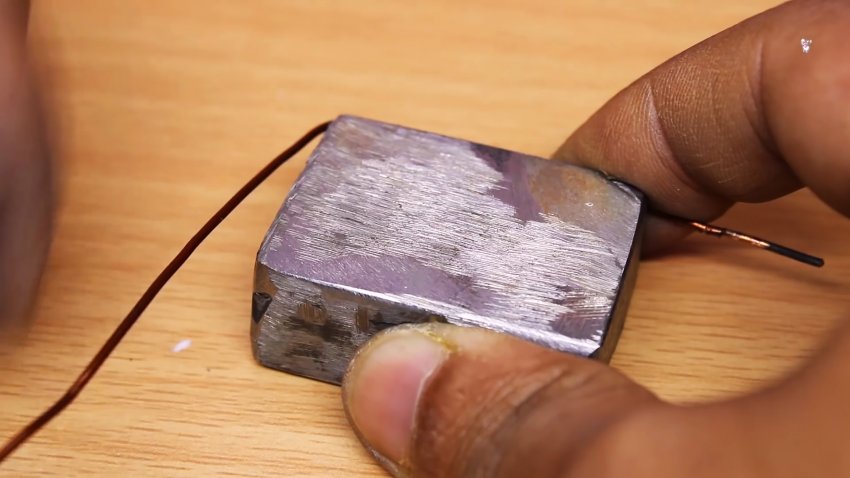

Затем из металлического бруска нужно вырезать сердечник, и обмотать его медный эмалированной проволокой. Будет достаточно 10 витков. Катушка соединяется со схемой. Нужно оставить между ними зазор, чтобы плата не грелась от стального тела.





Питания прибора осуществляется от источника на 12В. Включенное устройство за счет магнитного поля прилипает к стальным поверхностям.

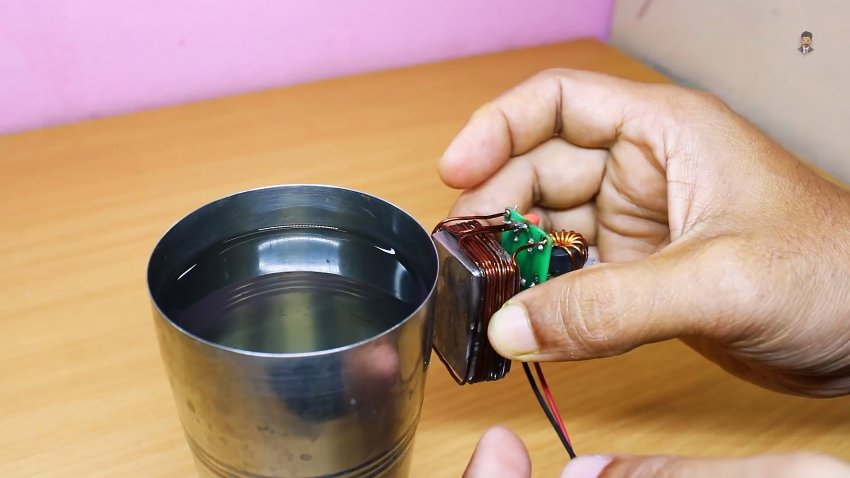

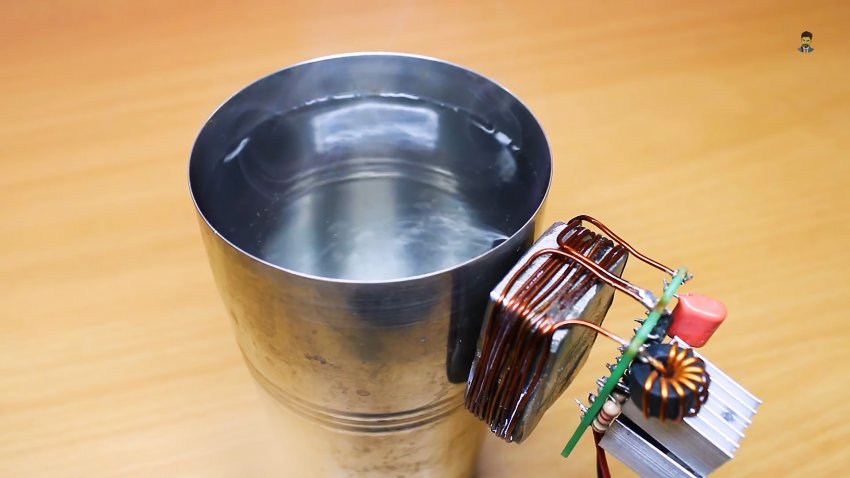

Нагреватель можно закрепить таким образом на металлической кружке, и за счет вихревых индуцированных токов вскипятить в ней воду.
