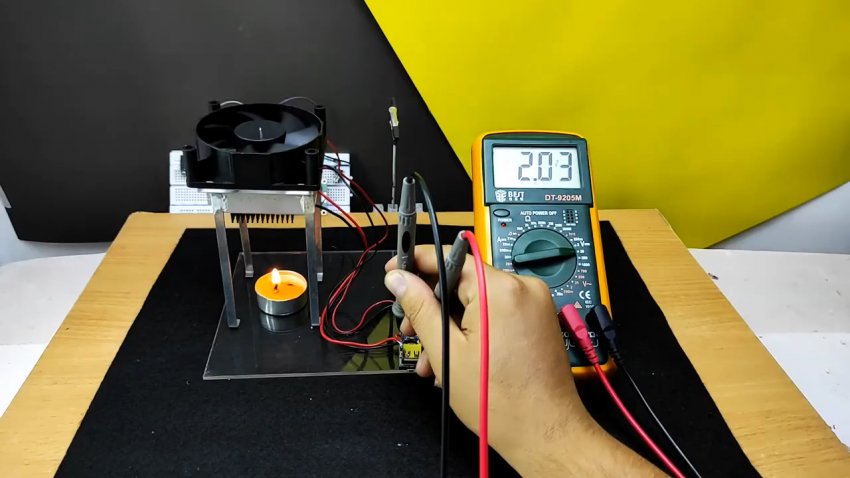

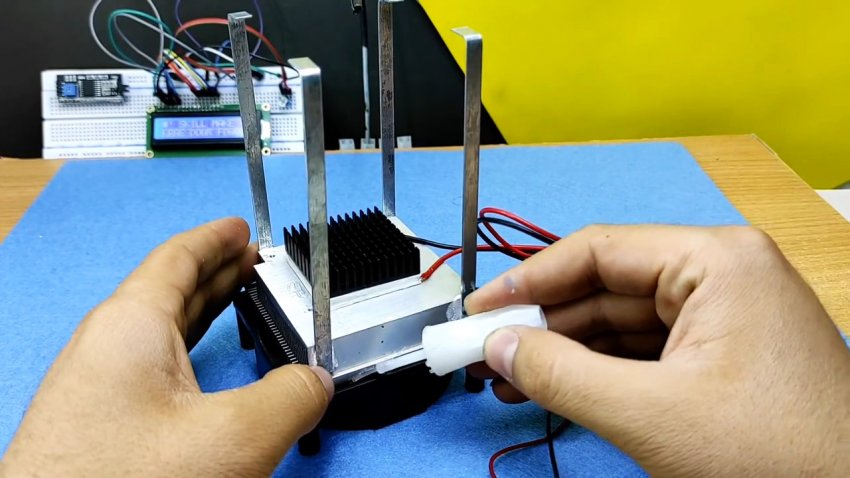

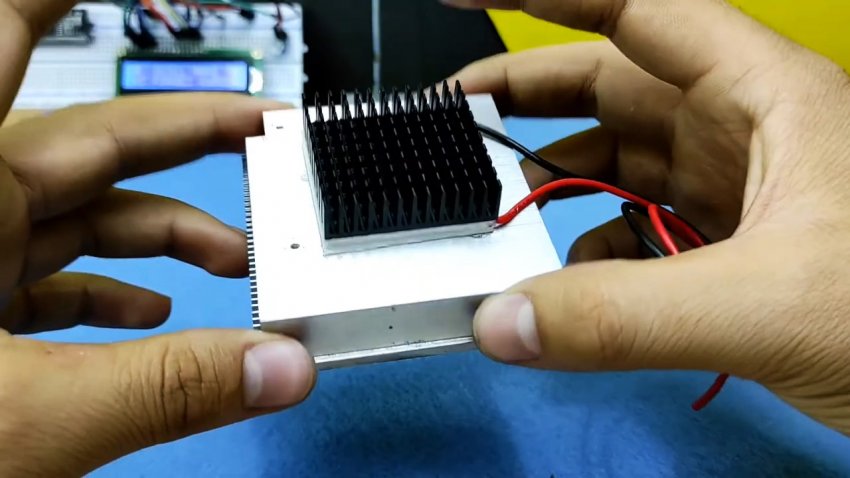

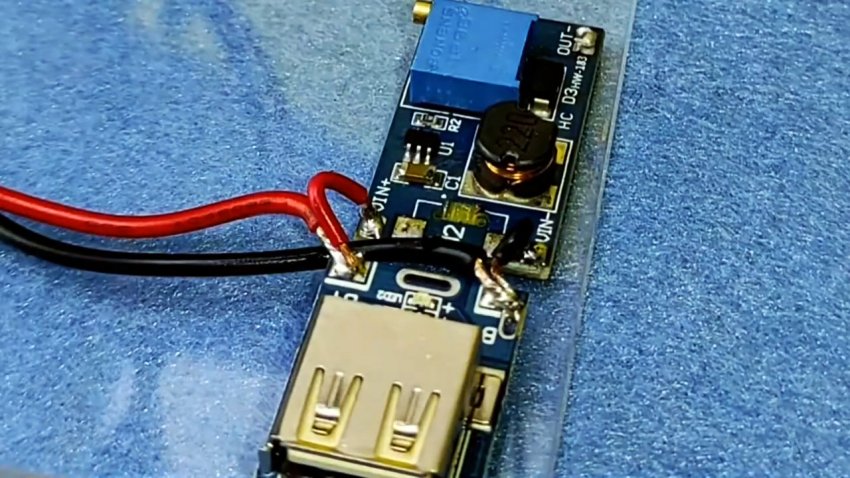

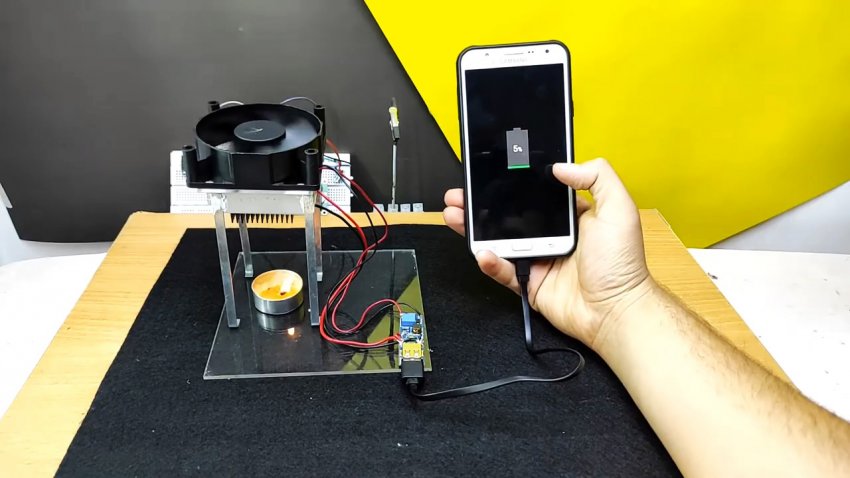

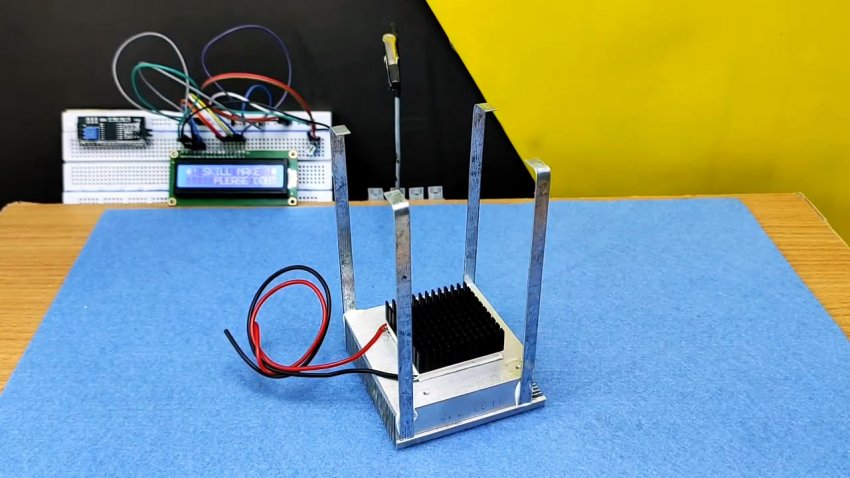

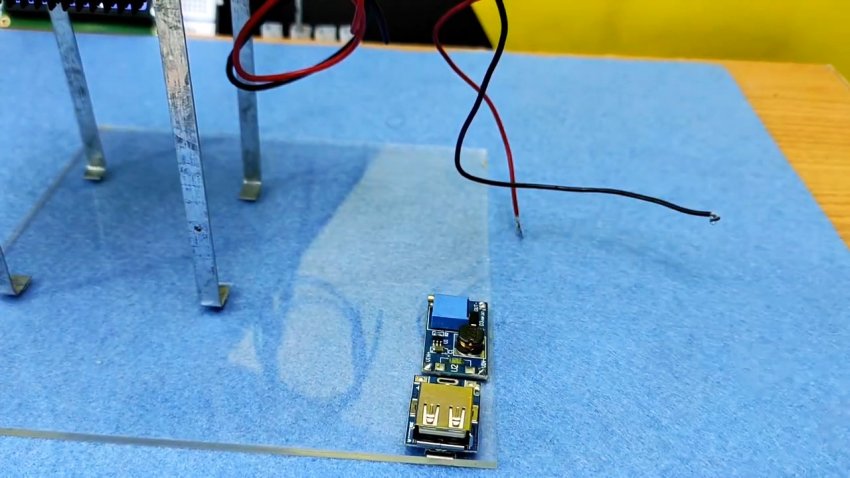

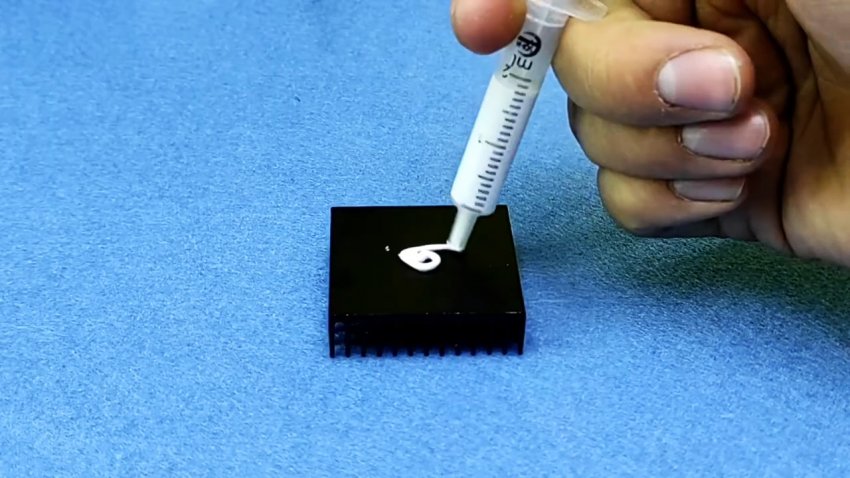

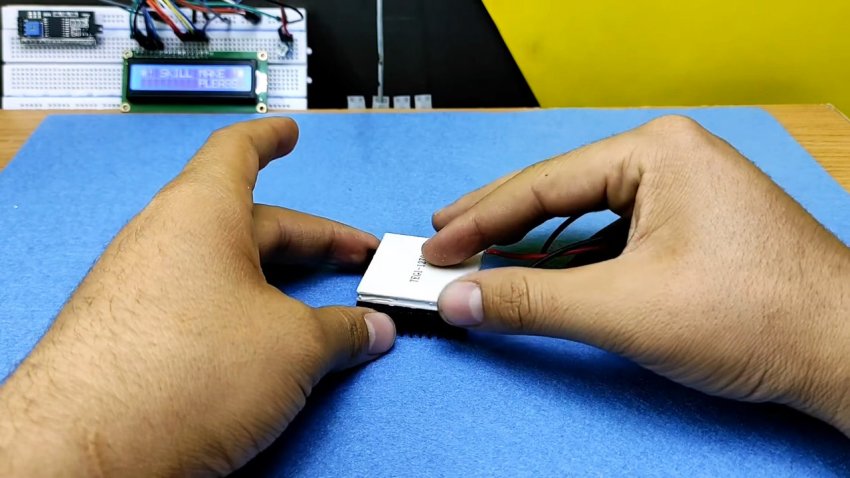

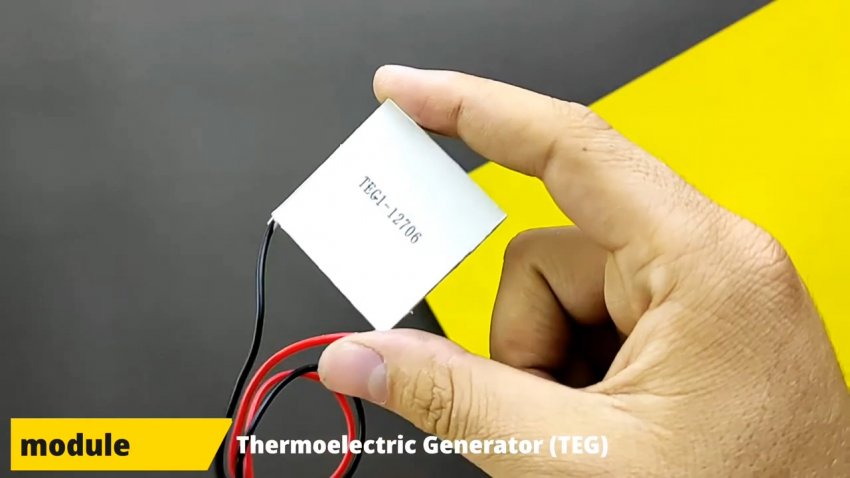

При помощи этого термогенератора можно зарядить сотовый телефон в тех местах где нет электричества. Устройство выдает 5 В постоянного напряжения при нагрузке до 1 А. В основе прибора лежит термоэлектрический модуль Пельтье, который используется в компьютерах для охлаждения процессоров. Что понадобится: Модуль Пельтье TEC1-12705 - http://alii.pub/5p40l2 Термопаста-клей - http://alii.pub/69qbtw Повышающий преобразователь - http://alii.pub/5p40ra Модуль зарядки с USB - http://alii.pub/5p40ra Кулер 12 В - http://alii.pub/69rhkd 2 радиатор разных размеров - http://alii.pub/69rhm4 Изготовление простого термоэлектрического генератора Модуль Пельтье представляет из себя некую керамическую пластинку с двумя выводами. Если одну сторону его нагревать, а другую охлаждать, то модуль будет вырабатывать электрический ток. Чтобы равномерно распределить тепло свечи по поверхности модуля будет применен радиатор небольшого размера. Наносим на поверхность теплопроводящий клей. Равномерно распределяем его и устанавливаем модуль. Чтобы хорошо охлаждать вторую поверхность, с другой стороны приклеим на тот же термоклей более массивный радиатор. К получившейся конструкции приклеим ножки из 4 полосок алюминия. К большому радиатору приклеим кулер на супер клей. Активное охлаждение повысит КПД генератора. Установим конструкцию на основание из оргстекла, зафиксируем клеем. Напряжения полученного с модуля будет недостаточно, для его повышения применен преобразователь. А для зарядки телефона - модуль зарядки с USB выходом. Платы приклеиваем к основанию на двусторонний скотч. Соединяем проводами, подключаем вентилятор. Припаиваем провода к преобразователю от модуля Пельтье. Генератор готов. В качестве источника тепла использована обычная свечка. Зажигаем ее и ставим под радиатор. Изначально напряжения не хватает даже на запуск вентилятора. Но после разогрева оно доходит до 5 В и стабилизируется преобразователем. Теперь можно подключить смартфон и проверить работу зарядки.
