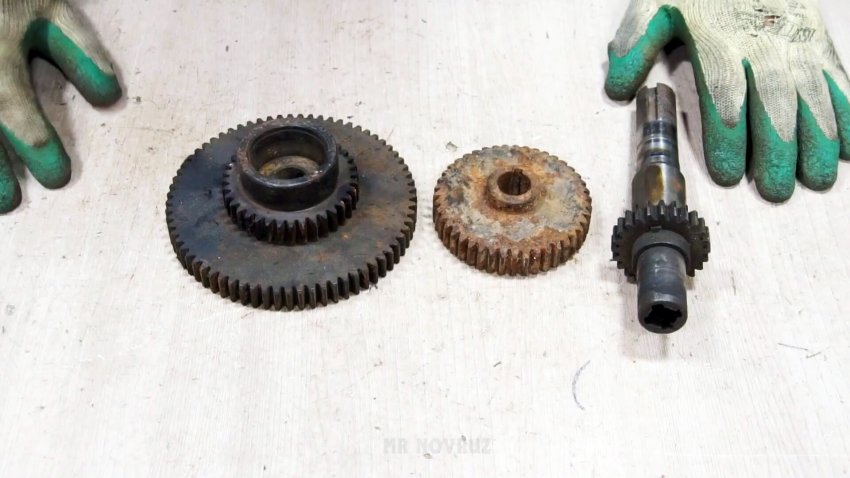

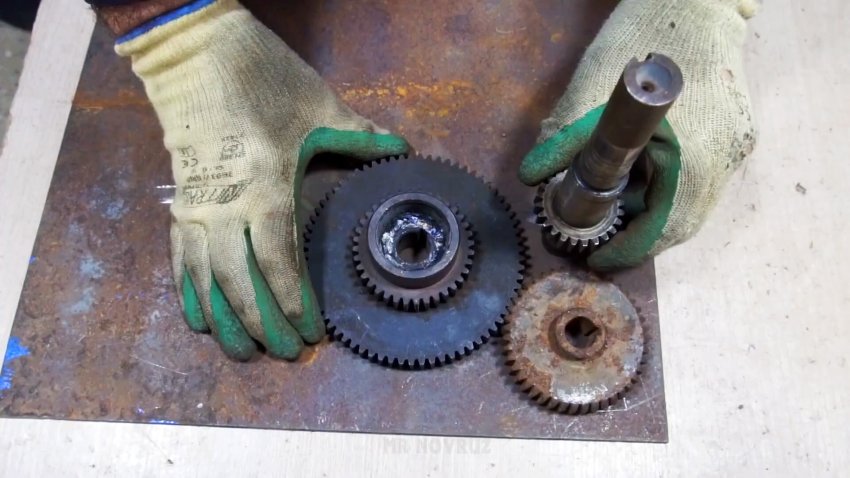

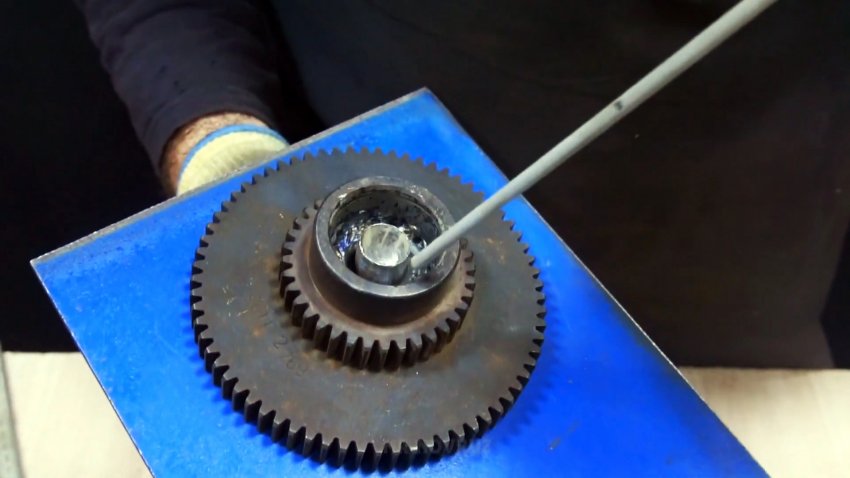

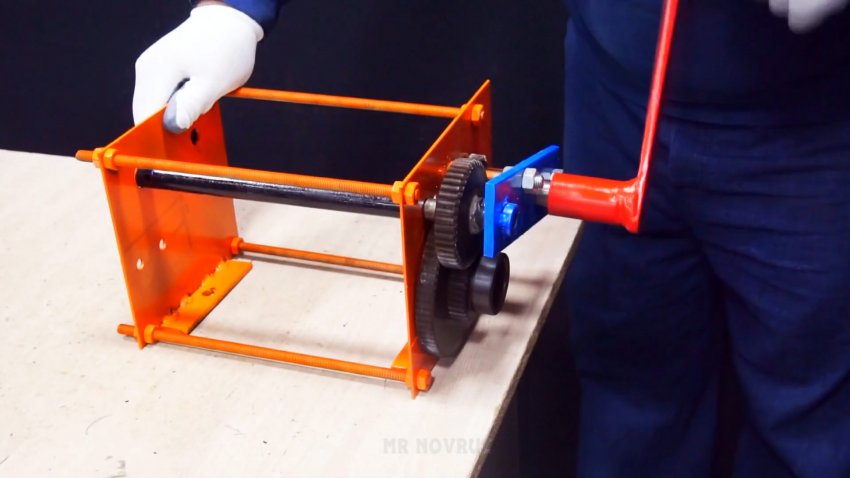

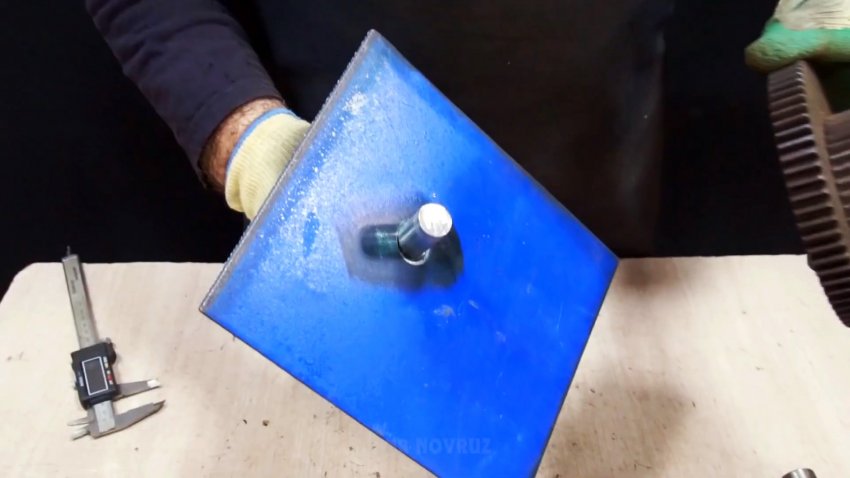

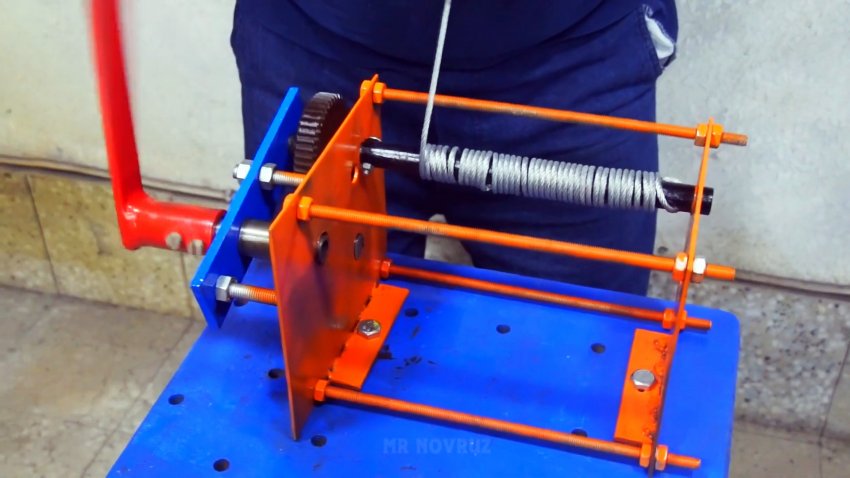

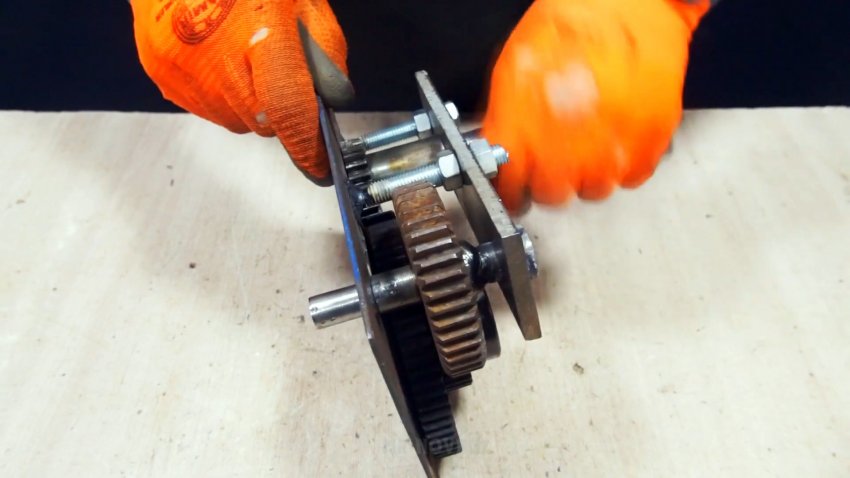

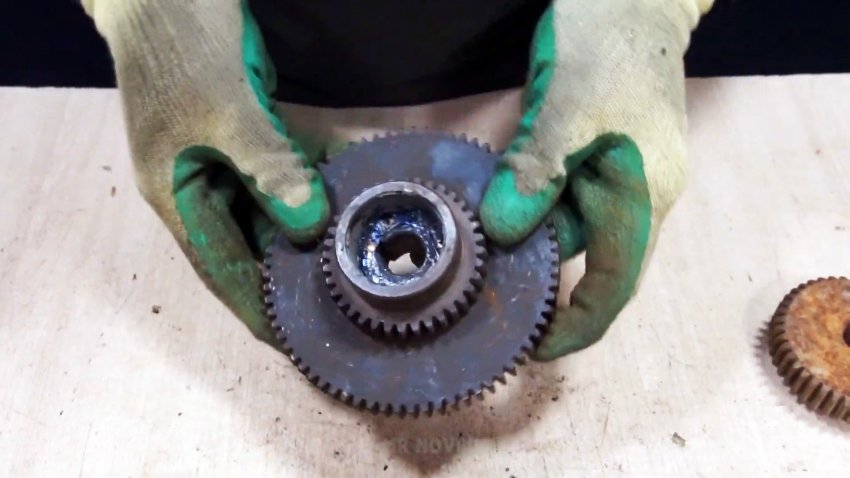

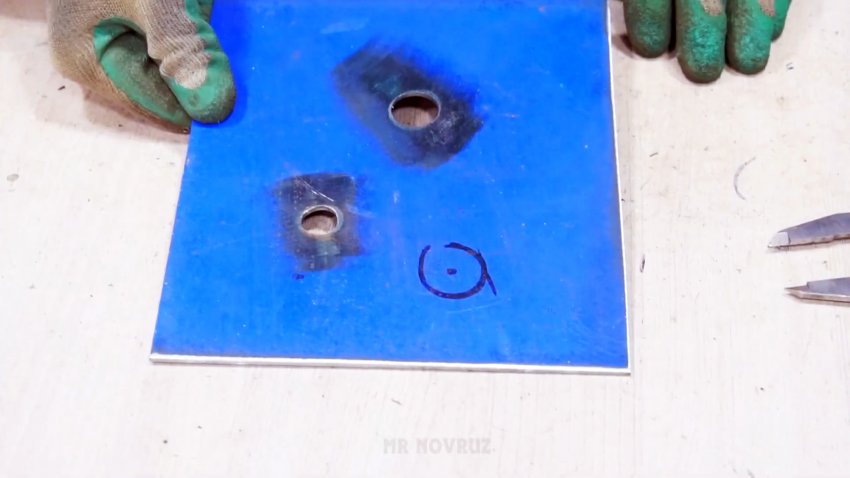

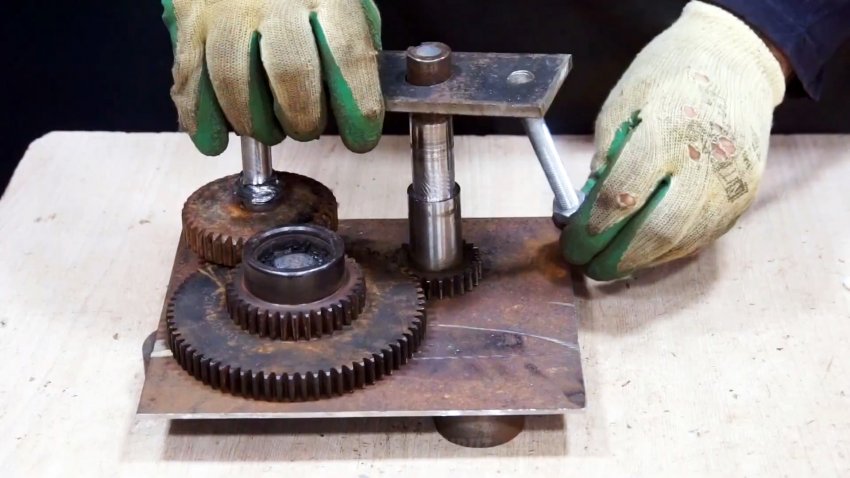

В домашней мастерской совсем нелишней будет небольшая тросовая лебедка с шестеренным приводом для поднятия и опускания грузов. Она сэкономит много сил и времени. Сделать ее можно из самых простых и доступных материалов и деталей. Причем с такой работой справится любой взрослый человек, имеющий некоторый опыт работы с металлом. Понадобится Материалы: 3 шестерни цилиндрические с односторонней ступицей; вал-шестерня; остатки листового металла; стальной круглый прут; круглый прут с наружной резьбой; несколько стандартных гаек; круглые трубы разного диаметра. Инструменты: болгарка, сверлильный станок, сварочный аппарат, гаечные ключи, ручная отвертка, линейка, маркер. Процесс изготовления ручной тросовой лебедки с шестеренным приводом из доступных материалов На самую большую шестерню укладываем самую маленькую так, чтобы ступица первой шестерни оказалась внутри второй, ступица которой, в свою очередь, должна быть направлена наружу. В таком положении привариваем их друг к другу. Располагаем шестерни и вал-шестерню в зацепленном положении так, как они будут располагаться в лебедке для обеспечения работы и уменьшения нагрузки на привод. После этого вырезаем из листового металла 2 одинаковые пластины необходимых размеров. Сверлим в одной из пластин отверстие под вал двойной шестерни, вставляем его через отверстие снаружи и привариваем к ней. Под концы вала одинарной шестерни и вала-шестерни так же сверлим отверстия в пластине, но их валы направляем в противоположную сторону. От металлической полосы отрезаем необходимую длину сверлим в ней отверстия под вал одинарной шестерни и вала-шестерни, а также еще 2 отверстия под крепление. Надеваем ее на эти валы, а в крепежные отверстия вставляем стержни с наружной резьбой и привариваем к пластине. Затем с помощью гаек на стержнях фиксируем полосу параллельно пластине. В углах базовой пластины сверлим 4 отверстия, вставляем в них со стороны, противоположной шестерням, 4 длинных стержня с наружной резьбой и на их свободных концах крепим гайками вторую пластину. Отрезаем от круглой трубы фрагмент немного короче, выступающей за пределы полосы части вала-шестерни. Ручной привод выполняем из узкой полосы с приваренным на одном конце болтом с надетым на него отрезком свободно вращающейся трубы, а на другом просверливаем отверстие с резьбой, к которому с противоположной стороны относительно ручки привариваем ранее приготовленный фрагмент круглой трубы. Во фрагменте трубы сверлим в продольном направлении на боковой поверхности 2 отверстия, нарезаем в них резьбу и вкручиваем 2 фиксирующих болта под плоскую отвертку. Надеваем фрагмент трубы на конец вала-шестерни и закручиваем болты. Надеваем на конец вала одинарной шестерни круглую трубу, пропустив ее через отверстие в дальней пластине. В трубе ближе к пластинам сверлим сквозные отверстия. В отверстие, расположенное ближе к пластине с закрепленными шестернями, вставляем болт и затягиваем на противоположной стороне гайку. К основанию пластин с внутренней стороны в горизонтальном положении привариваем по одной полосе с отверстием в центре. Окрашиваем полученную тросовую лебедку в соответствии с эргономическими принципами и требованиями технического дизайна. Вставляем в отверстие в трубе у дальней пластины конец тросика, другой конец, пропустив через блок на потолке, закрепляем на поднимаемом грузе. При вращении ручного привода трос наматывается на трубу и поднимает груз. При вращении ручки в обратную сторону тросик стравливается и груз опускается.
