Винтовой домкрат можно собрать из доступных и недорогих материалов и изделий массового производства. Для его изготовления необходимы хотя бы начальные навыки работы с металлом и умение обращаться с универсальными инструментами по металлу.




Читайте также - Для того, чтобы поднять настроение и зарядиться положительной энергией на целый день рекомендуется смотреть красивые картинки. Раскраска белль посмотреть.

Понадобится


Материалы:


  • ходовой винт;
  • обычная удлиненная гайка и гайка-заглушка;
  • швеллер и полоса;
  • круглые прутки разных диаметров;
  • 2 подшипника качения;
  • круглая труба из нержавейки;
  • стержень с наружной резьбой.

Инструменты: маркер, тиски, болгарка, сварочный аппарат, рулетка, сверлильный станок, гриндер, накидной ключ-трещотка.


Процесс изготовления винтового домкрата из доступных материалов

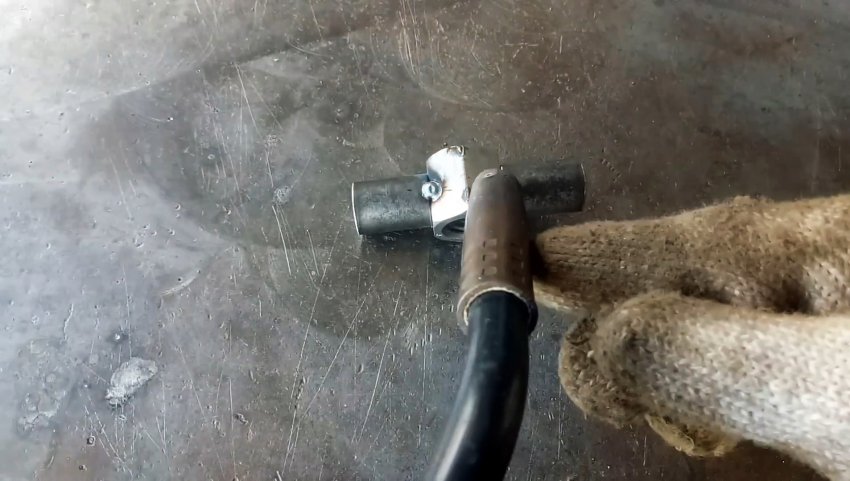

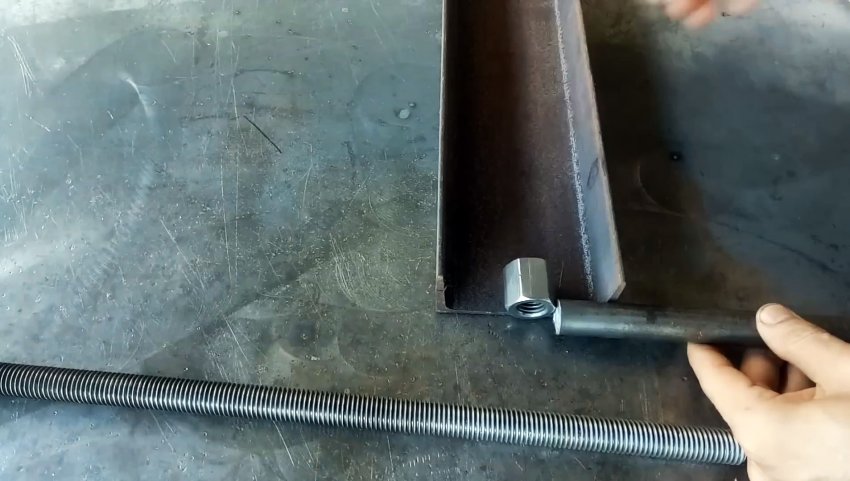

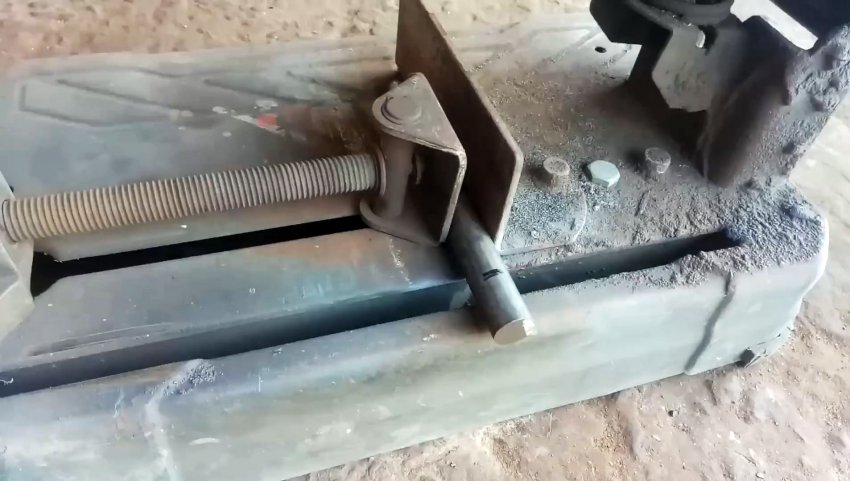

Укладываем удлиненную гайку параллельно полкам по центру перемычки швеллера. Замеряем расстояние от гайки до полки и отрезаем 2 отрезка от круглого прутка такой же длины. Привариваем их к гайке с противоположных сторон.

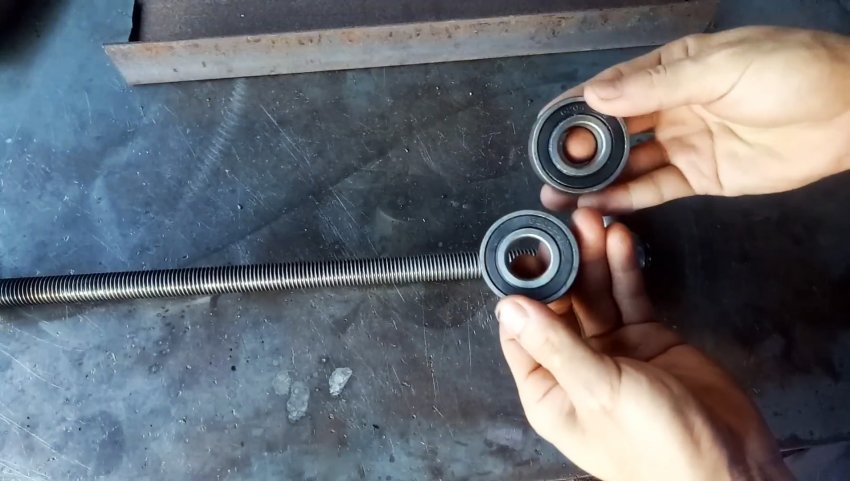

Накручиваем на ходовой винт гайку с приваренными отрезками, на которые надеваем подшипники.

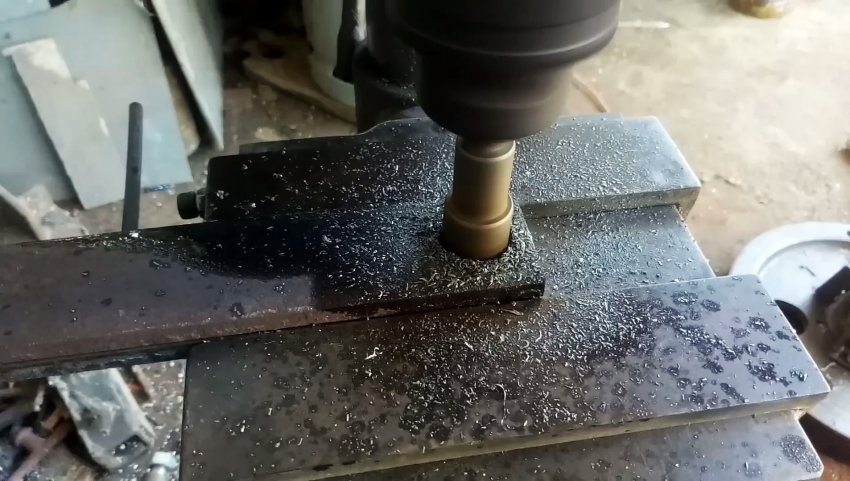

Отрезаем от полосы 2 отрезка длиной по 20 см, которые прихватываем в двух местах сваркой. Сверлим в них с двух сторон отверстия и скругляем углы.

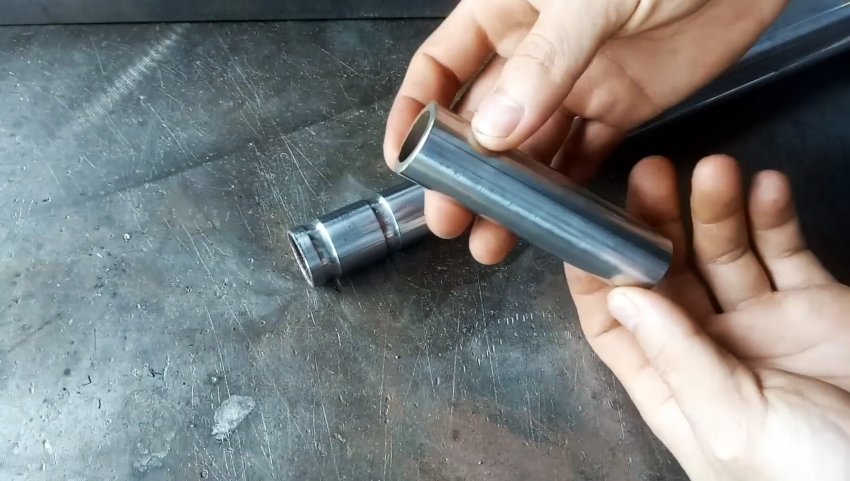

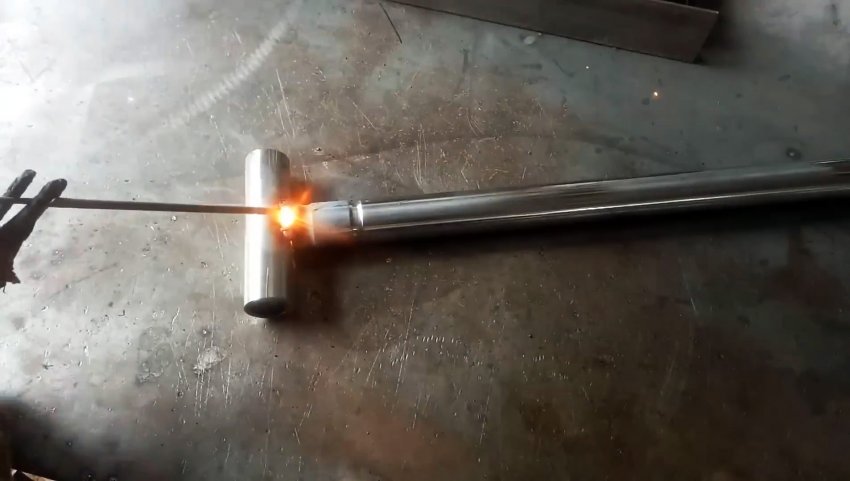

От круглой трубы из нержавейки отрезаем фрагмент длиной, равной высоте швеллера, и привариваем поперечно к концу более длинной трубы так же из нержавейки.

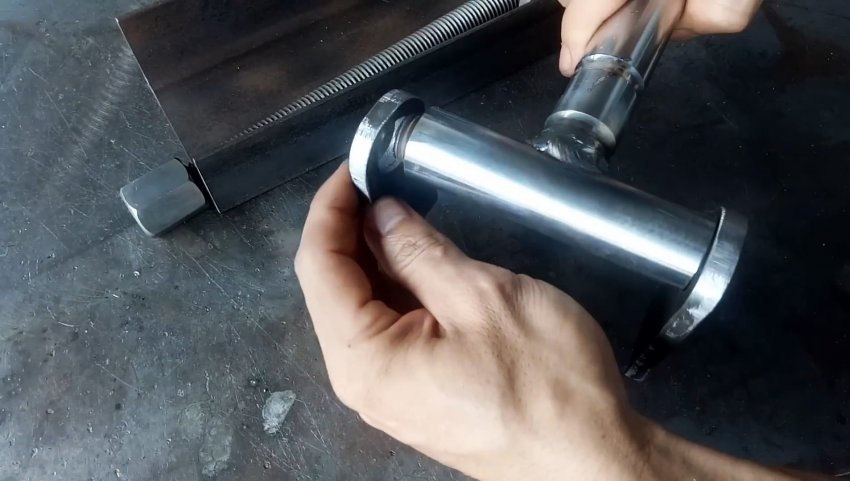

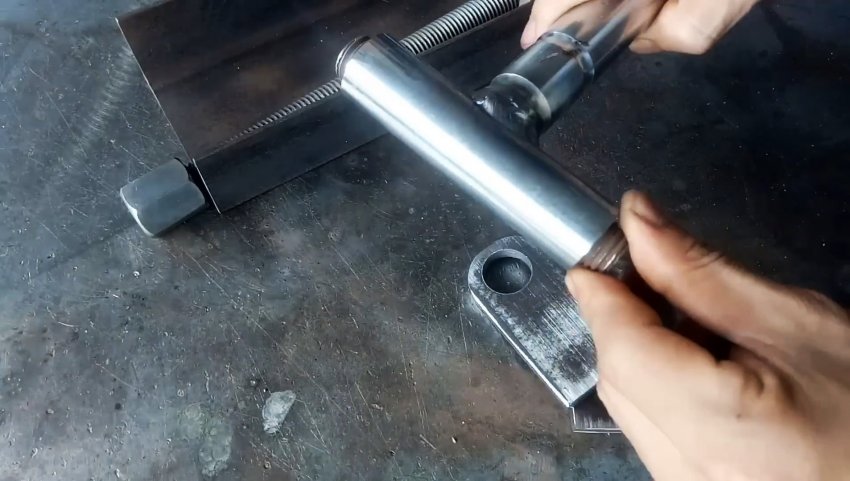

В короткую поперечную трубку вставляем стержень с наружной резьбой несколько большей длины. На концы стержня надеваем опоры-ушки, и помещаем весь узел над швеллером, лежащем на перемычке, так, чтобы опоры оказались снаружи полок и в таком положении их завариваем. Также привариваем концы резьбового стержня к ушкам.

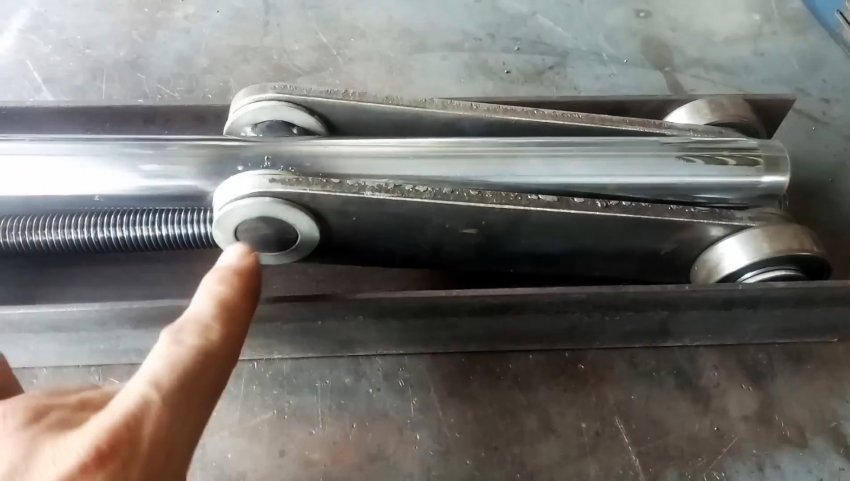

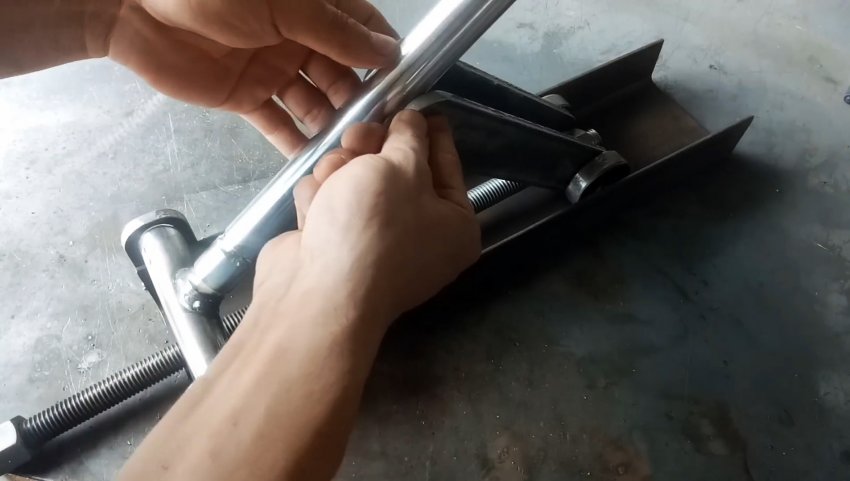

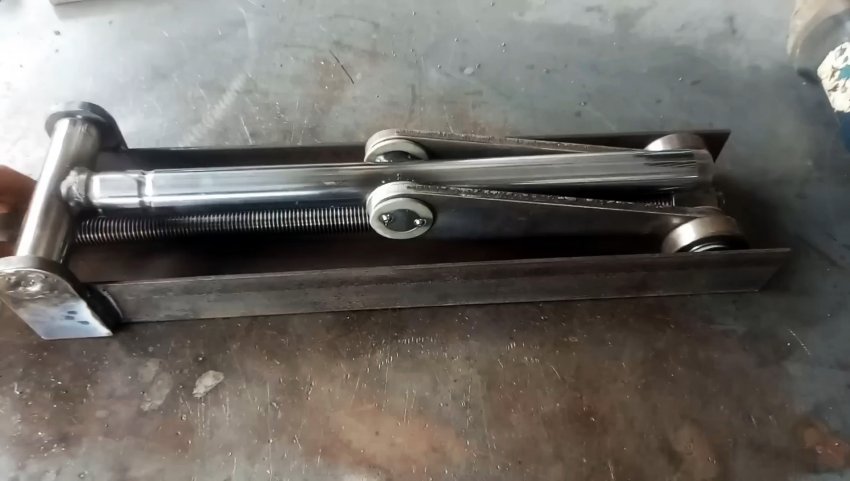

К длинной трубе из нержавейки, расположенной продольно внутри швеллера, привариваем горизонтально с двух сторон бобышки из отрезков круглого прутка, на которые надеваем шайбы и 2 полосы, надетые второй стороной на ось подшипников с шайбами. Наружные шайбы привариваем к бобышкам и оси.

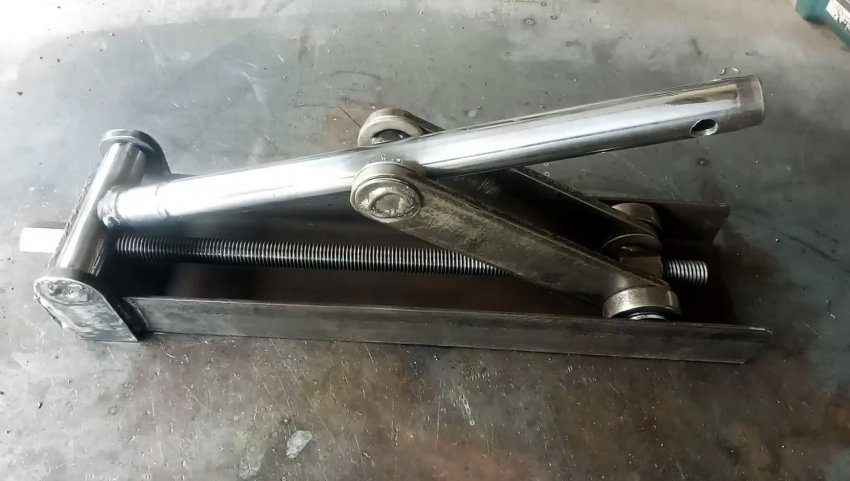

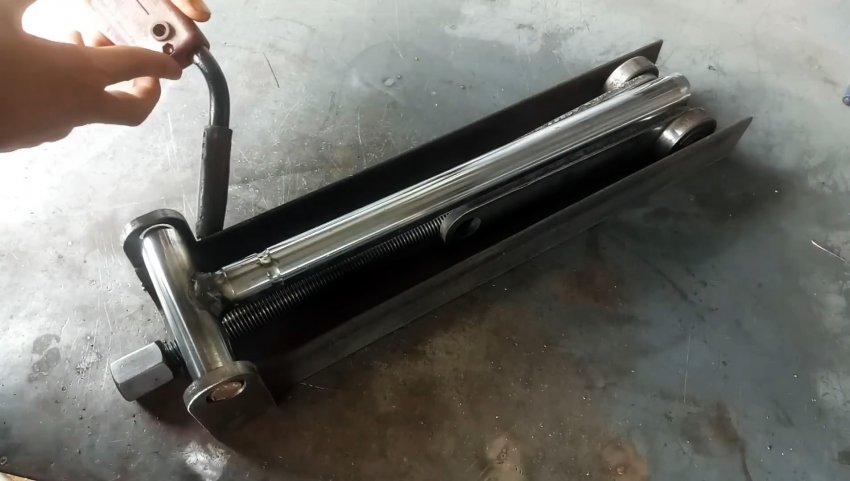

К торцу швеллера с ушками привариваем пластину с отверстием по центру для прохода ходового винта. Теперь при вращении удлиненной гайки-заглушки вправо винт вкручивается в гайку узла с подшипниками и перемещает его по швеллеру в сторону пластины. При этом длинные рычаги приподнимаются и через бобышки поднимают трубу из нержавейки.

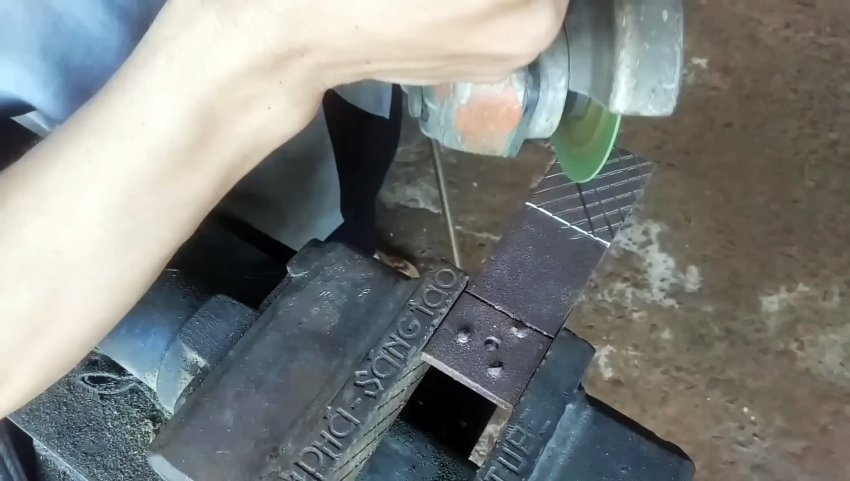

На конце трубы из нержавейки сверлим горизонтальное отверстие и посредством оси, пропущенной через него, и двух ушек привариваем само-устанавливающую опорную пятку с насечкой для взаимодействия с поднимаемым грузом.

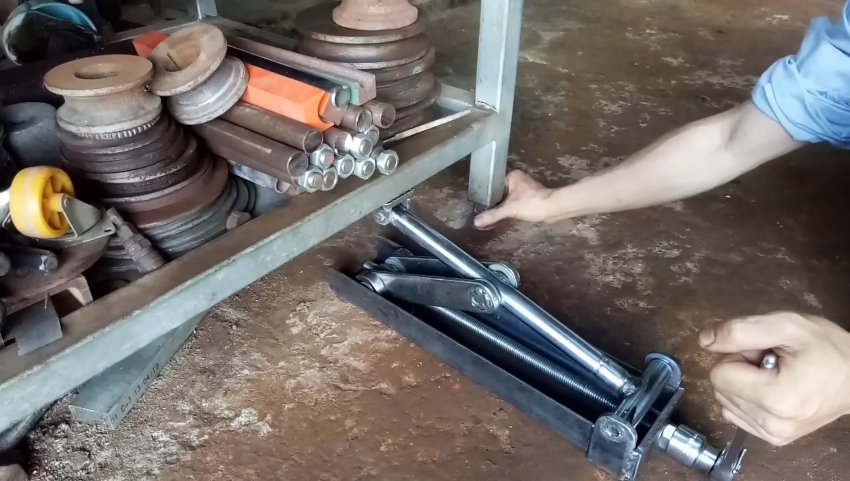

Винт удобнее вращать накидным ключом-трещоткой.
