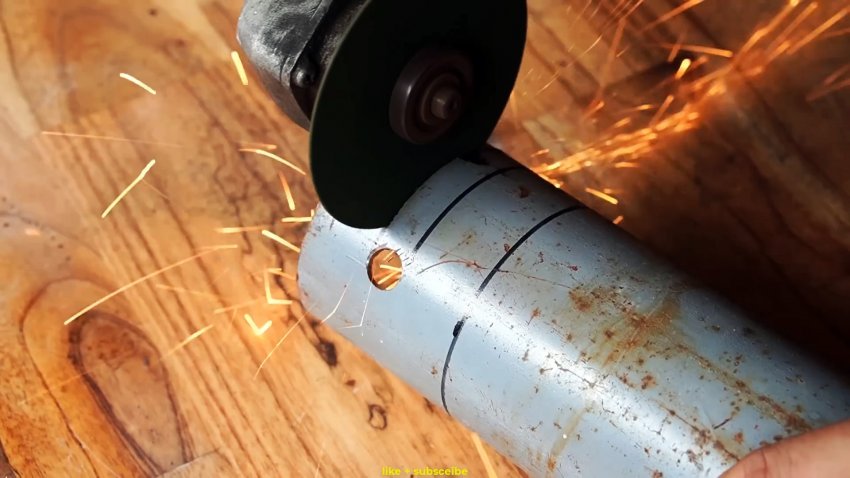

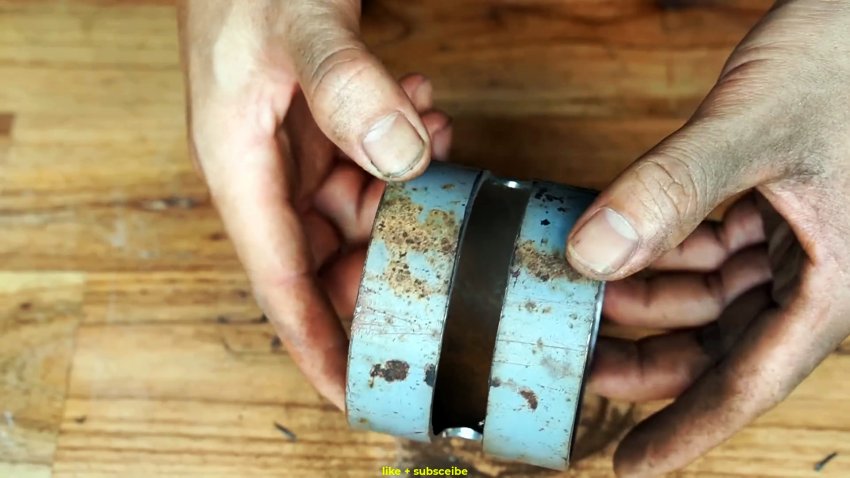

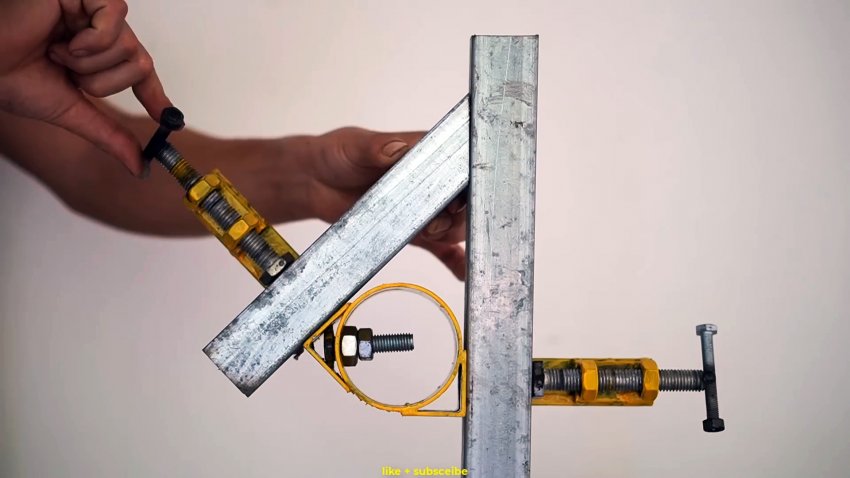

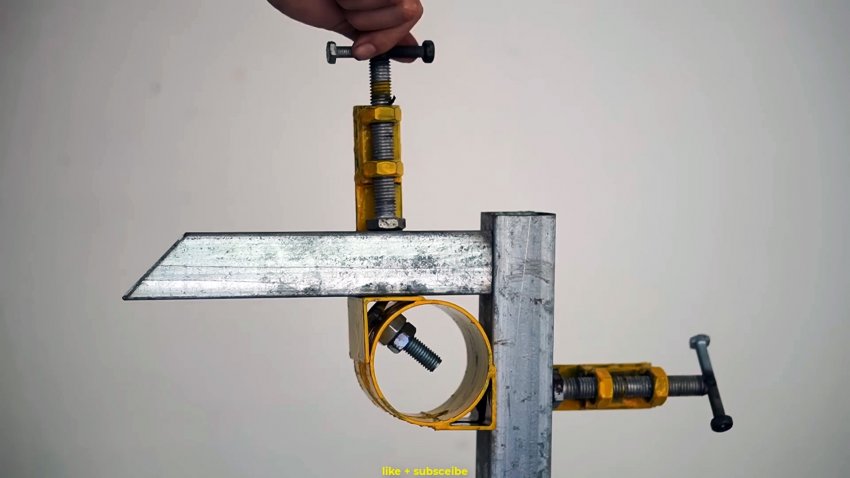

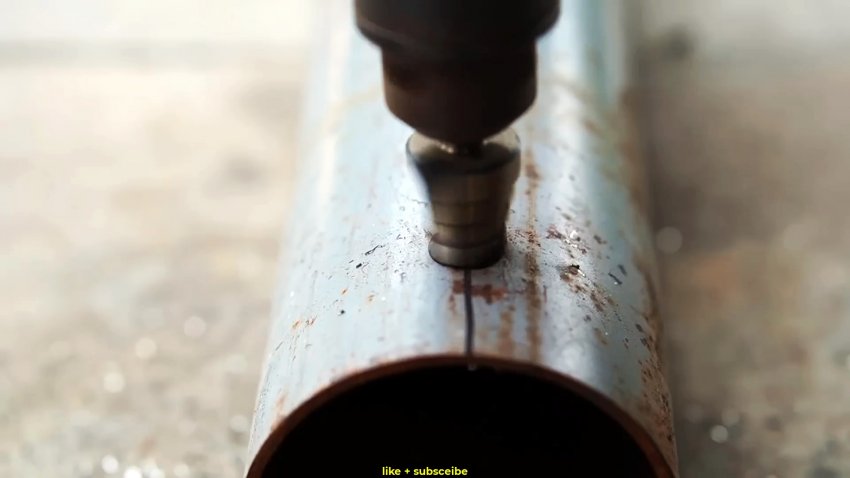

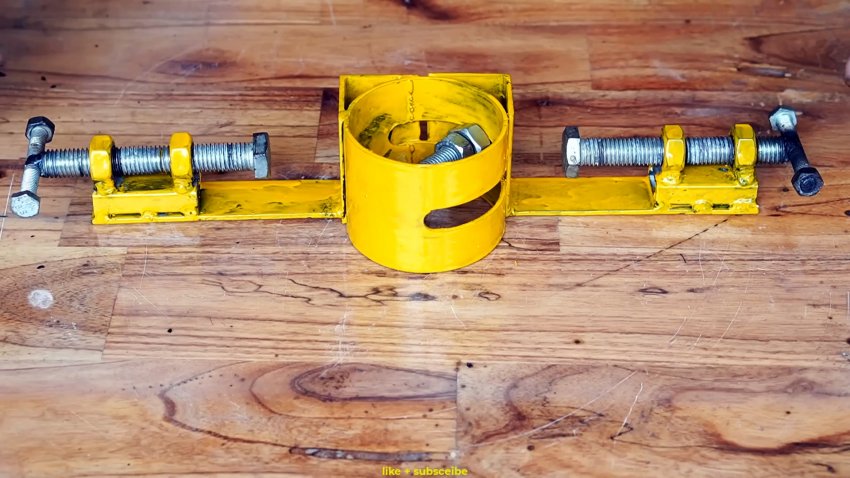

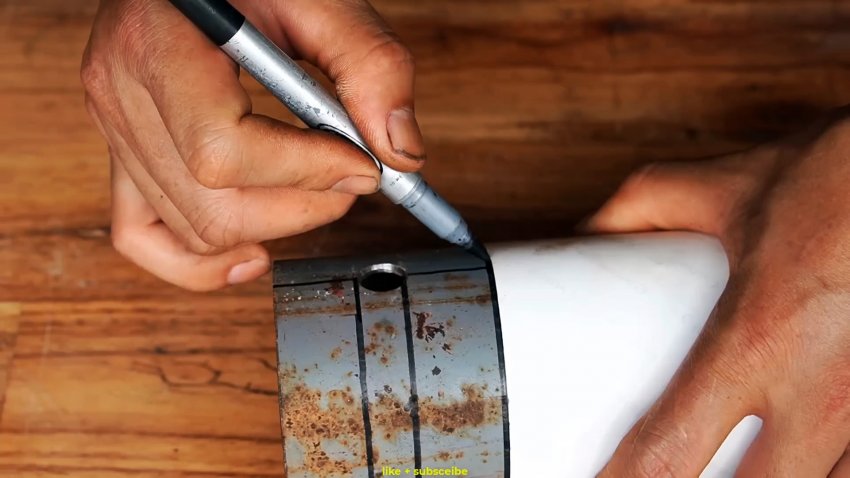

В домашней мастерской или на работе часто при сборке металлоизделий необходима точная установка и надежная фиксация одной детали относительно другой. Эти операции занимают много времени и требуют постоянного внимания. Сделав из доступных и простых материалов многофункциональный угловой зажим 2-в-1, операции установки и фиксации деталей значительно ускоряются и упрощаются и при этом обеспечивается высокая точность. Понадобится Материалы: круглая стальная труба; болты и гайки; равнополочный стальной уголок; стальная полоса; стальные бруски. Качественные и долговечные сверла на АлиЭкспресс со скидкой - http://alii.pub/5zwmxz Инструменты: линейка и маркер, дрель, болгарка, наждачная бумага, сварка, магнитный держатель и пр. Процесс изготовления многофункционального углового зажима 2-в-1 из доступных материалов Отмеряем от конца круглой трубы диаметром 75 мм расстояние в 60 мм и делаем метку. Проводим линию от метки до среза трубы вдоль образующей. На середине линии ставим метку и сверлим сквозные отверстия в стенке, расположенные по концам диаметра. С помощью листа бумаги проводим на трубе полу-дуги по краям отверстий и кольцевую линию по метке 60 мм. Дрелью вырезаем по полу-дугам полукольцо между отверстиями и отделяем заготовку шириной 60 мм. Зачищаем кромки наждачной бумагой. От равнополочного уголка отрезаем два одинаковых фрагмента длиной 60 мм и один, прижав концами полок к кольцу, и перекрыв несколько прорезь, привариваем к кольцу. К основанию полки уголка, не перекрывающего прорезь в кольце, прижимаем узкую сторону стальной пластины и привариваем. Второй уголок с такой же приваренной полосой прижимаем к кольцу так, чтобы одна кромка полки уголка соприкоснулась с кромкой приваренного к кольцу уголка. На другой кромке полки второго уголка ставим метку, совпадающую с центром прорези кольца. Ориентируясь на эту метку, внутри уголка размещаем болт по биссектрисе внутреннего угла металлопроката и привариваем его головку к уголку. Стержень болта заводим в прорезь кольца и с внутренней стороны надеваем большую гайку, которую прижимаем гайкой, аналогичной по резьбе болту. К внешним краям пластин продольно привариваем стальные бруски. Болты с двумя накрученными гайками укладываем продольно на бруски так, чтобы внешние края гаек совпадали с торцами брусков и в таком положении гайки привариваем к брускам, заранее обмотав резьбу болтов скотчем. К концам зажимных болтов поперечно привариваем болты с гайками поменьше, чтобы было легче и удобней вращать их при фиксации заготовок. Окрашиваем конструкцию, и она готова к применению. Неподвижный зажим служит для фиксации устройства на базовой детали, а с помощью подвижного зажима заготовка устанавливается и фиксируется под заданным углом. Сварочные электроды широкого назначения на АлиЭкспресс со скидкой - http://alii.pub/606j2h
