В этой статье я расскажу, как самостоятельно заменить вышедшее из строя аналоговое термореле в холодильнике ЗИЛ‑64Д на современное цифровое устройство. Пошагово разберу процесс диагностики, подключения и настройки — с объяснением ключевых нюансов, из‑за которых у меня сначала не всё получилось.

Шаг 1. Диагностика и разбор холодильника

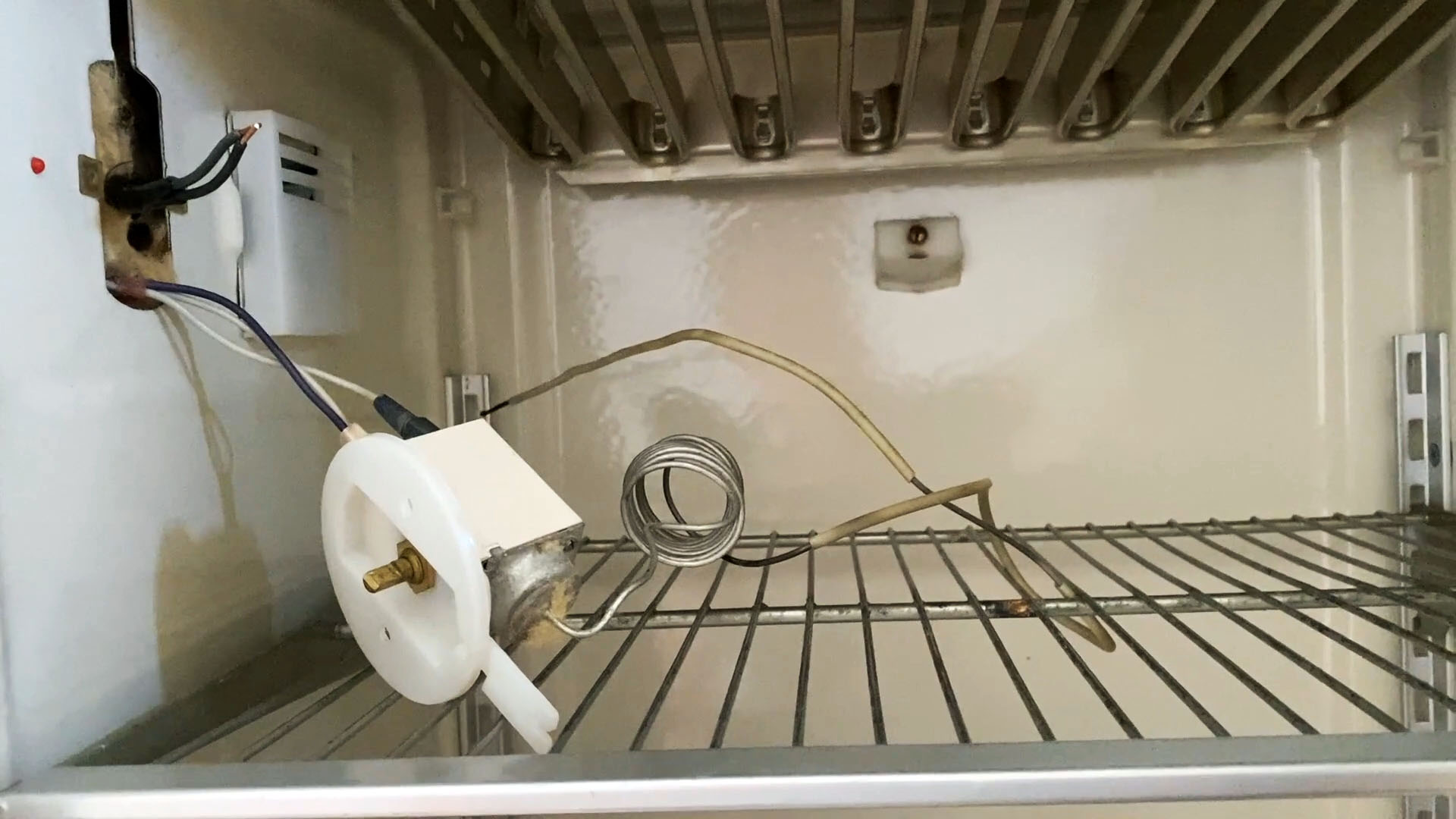

Первым делом я вскрыл холодильник и нашёл неисправное термореле. Оно крепится всего на два болтика — снять его несложно. Рядом расположен термодатчик: простая конструкция без лишних деталей.

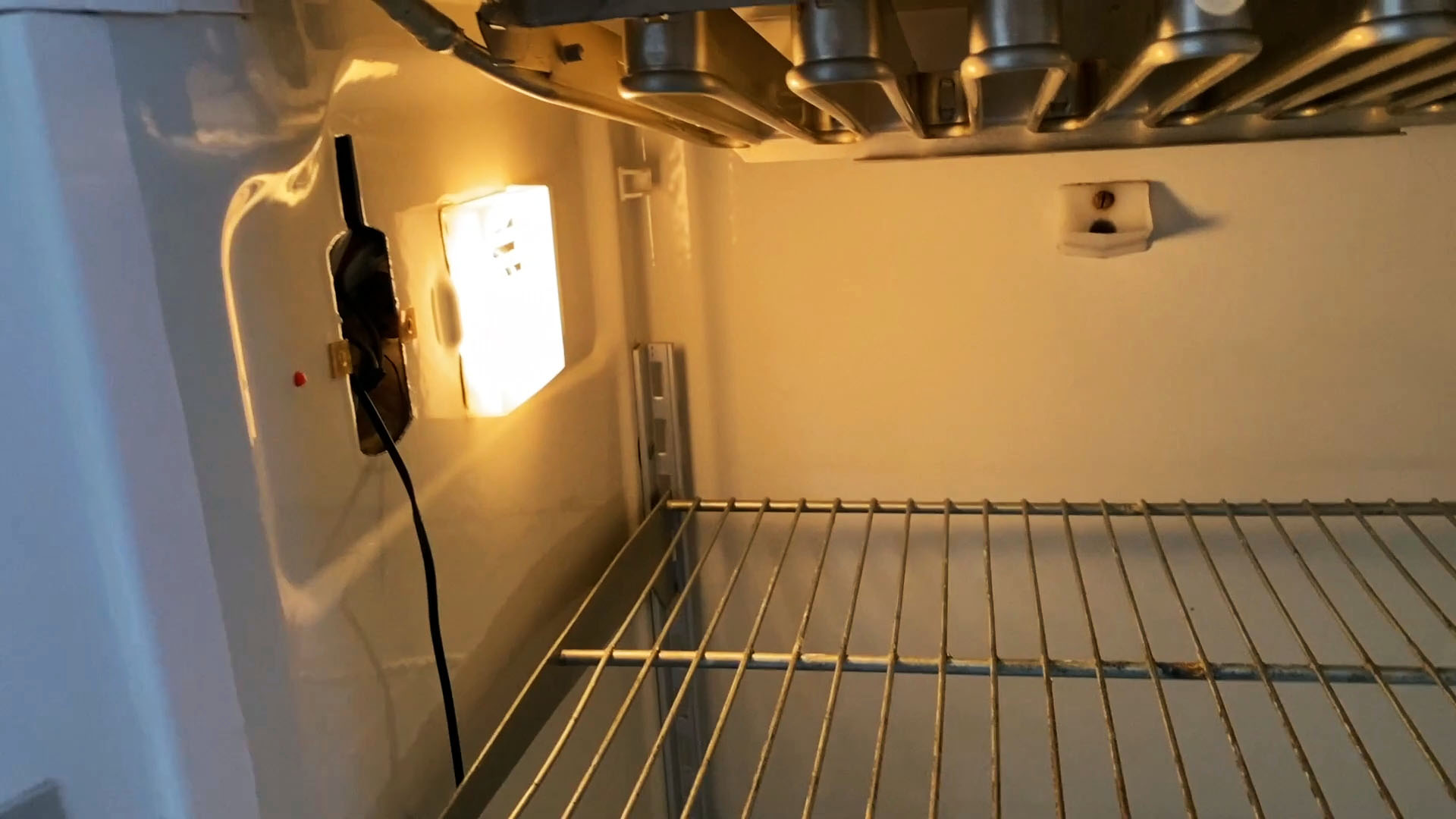

Осмотрев верхнюю часть и систему освещения, убедился, что остальные узлы в порядке. Механизм регулировки поворачивается, панель снимается — доступ к внутренним компонентам открыт.

Шаг 2. Выбор нового термореле

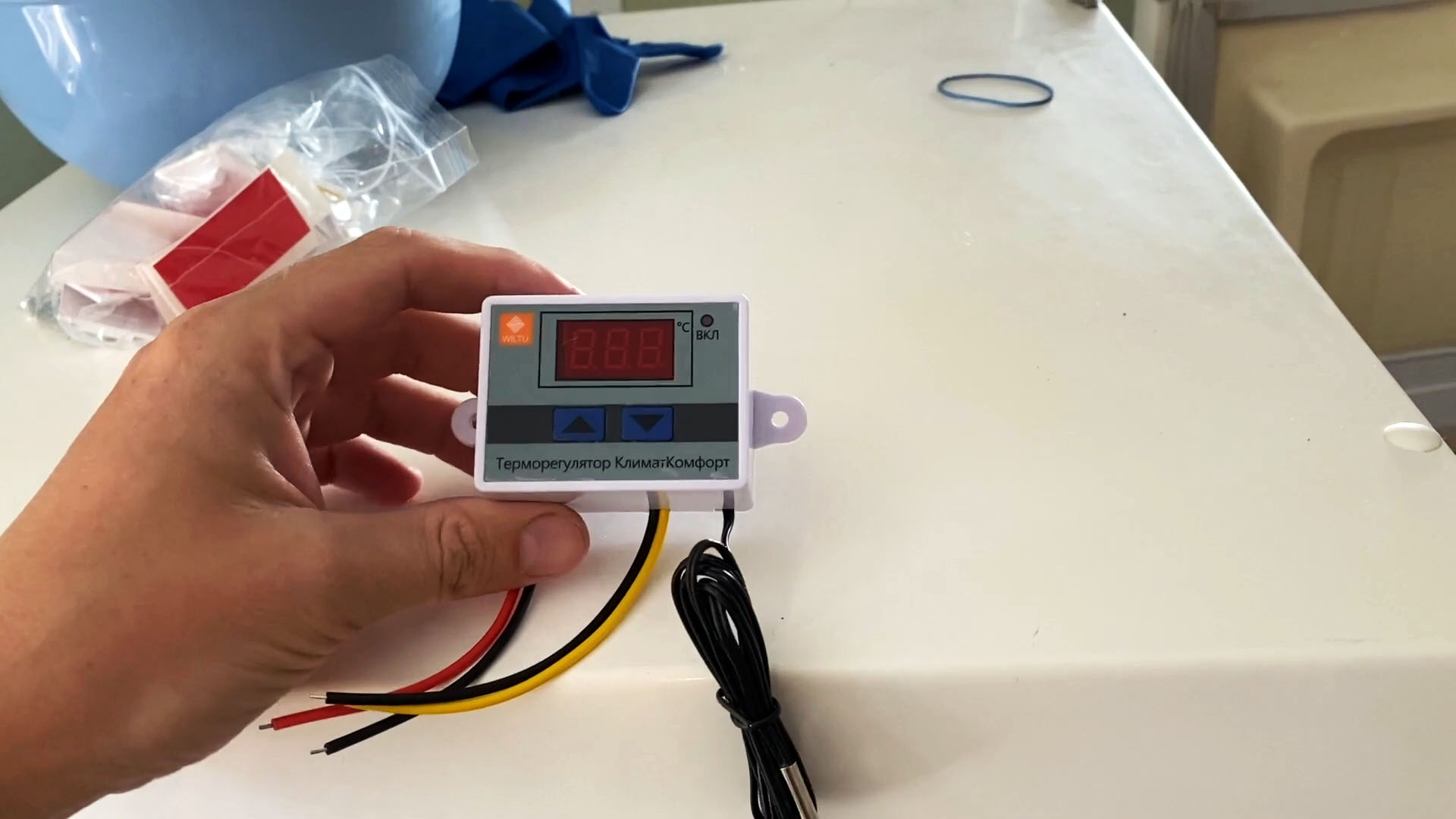

Старое реле было аналоговым: без индикации температуры, с ручной настройкой. Я решил заменить его на цифровое (XH-W3001 на 220 В) — у него есть дисплей, он точнее поддерживает заданный режим. Модель нового термореле будет указана в конце статьи (или в описании к сопутствующему видео).

Преимущества цифрового термореле:

• отображение текущей температуры в камере;

• точная настройка температуры включения/выключения;

• более стабильное поддержание режима.

Шаг 3. Теория подключения

Чтобы правильно подключить новое реле, важно понимать разницу в схемах.

Аналоговое реле:

• встраивается в фазовый провод;

• механически разрывает цепь при достижении заданной температуры;

• на вход и выход идут фаза и ноль, нагрузка управляется разрывом фазы.

Цифровое реле:

• требует отдельного питания (фаза и ноль) для электронной платы;

• через контакты реле пропускается только фазовый провод, идущий к компрессору;

• нулевой провод к компрессору идёт напрямую, без разрыва.

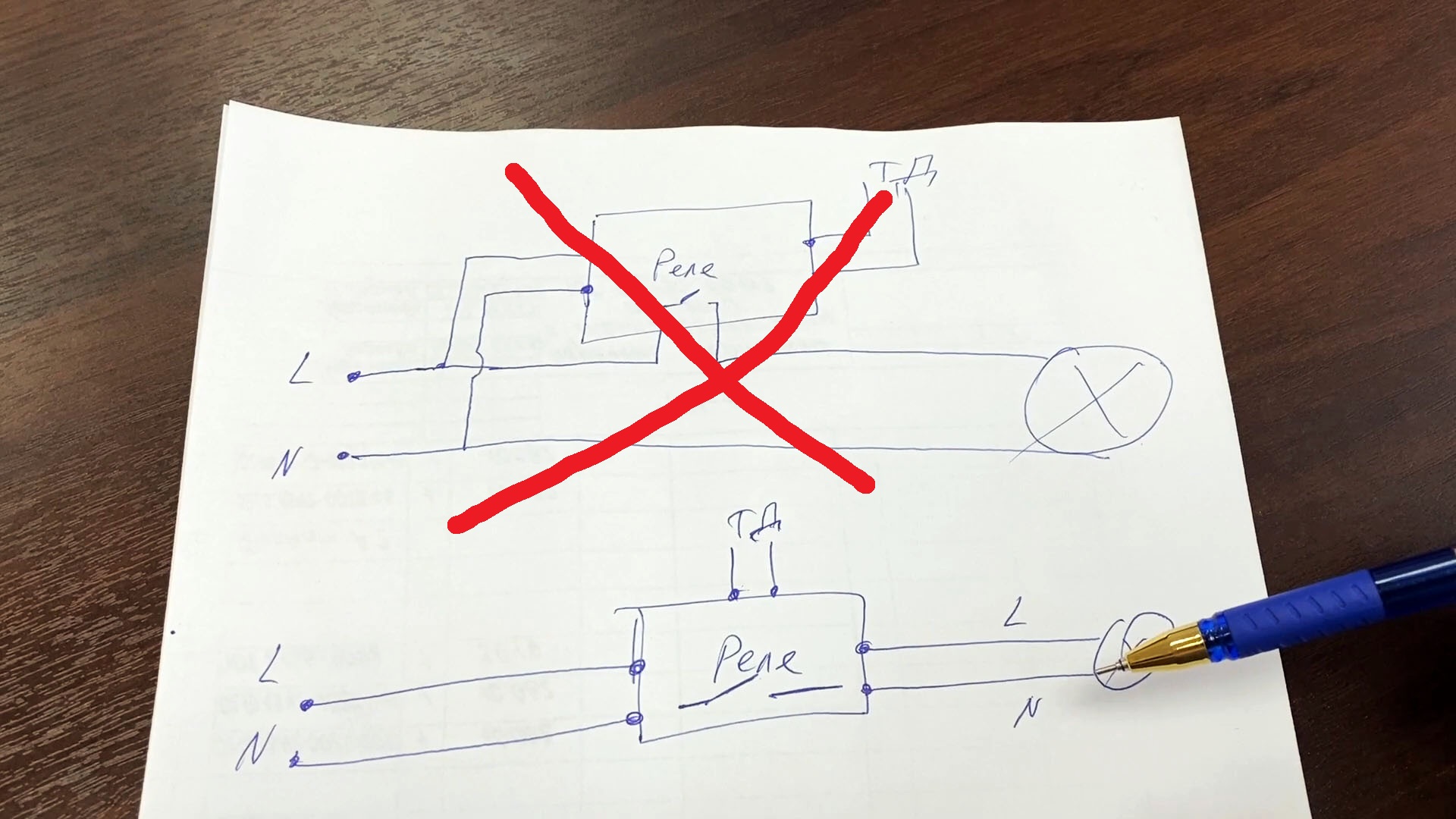

Простая схема подключения («для чайников»):

На вход реле подаём фазу и ноль — это питание для электронной части.

Фазовый провод от сети пропускаем через реле к компрессору — так управляем нагрузкой.

Ноль к компрессору подключаем напрямую, минуя реле.

Шаг 4. Практический монтаж

1. Подготовка места установки:

Проделал отверстие для термодатчика в зоне охлаждения — именно там нужно измерять температуру.

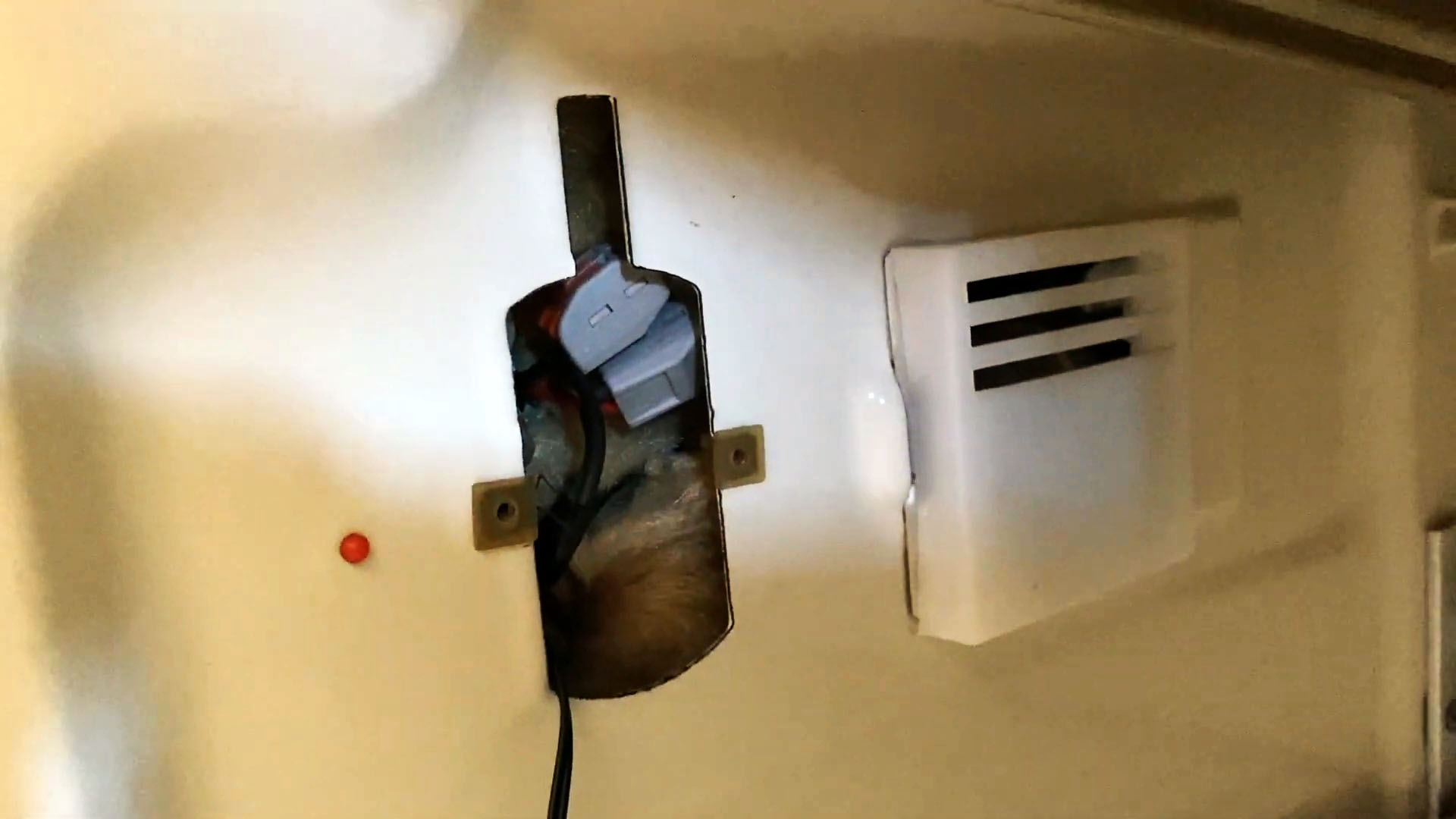

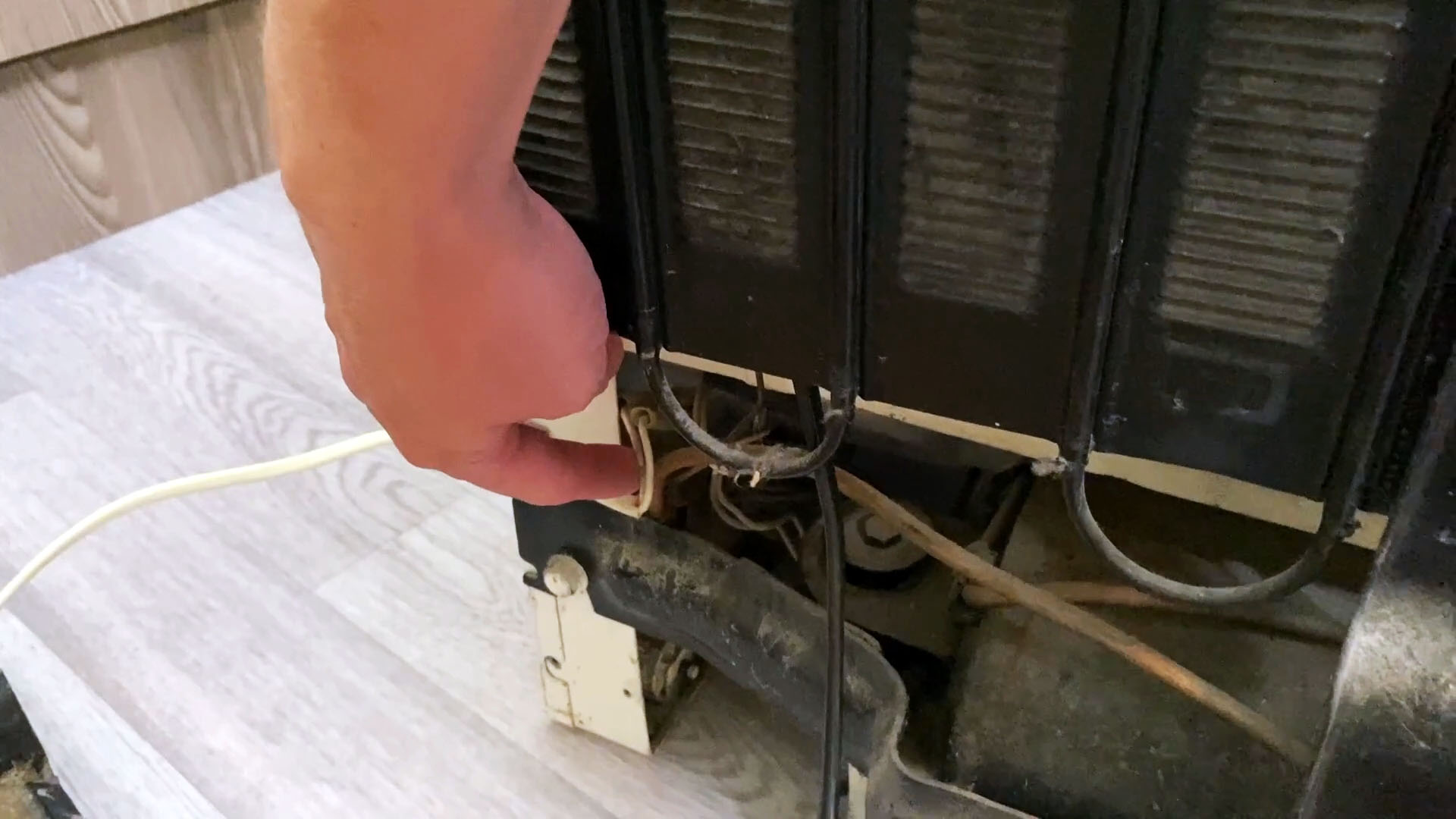

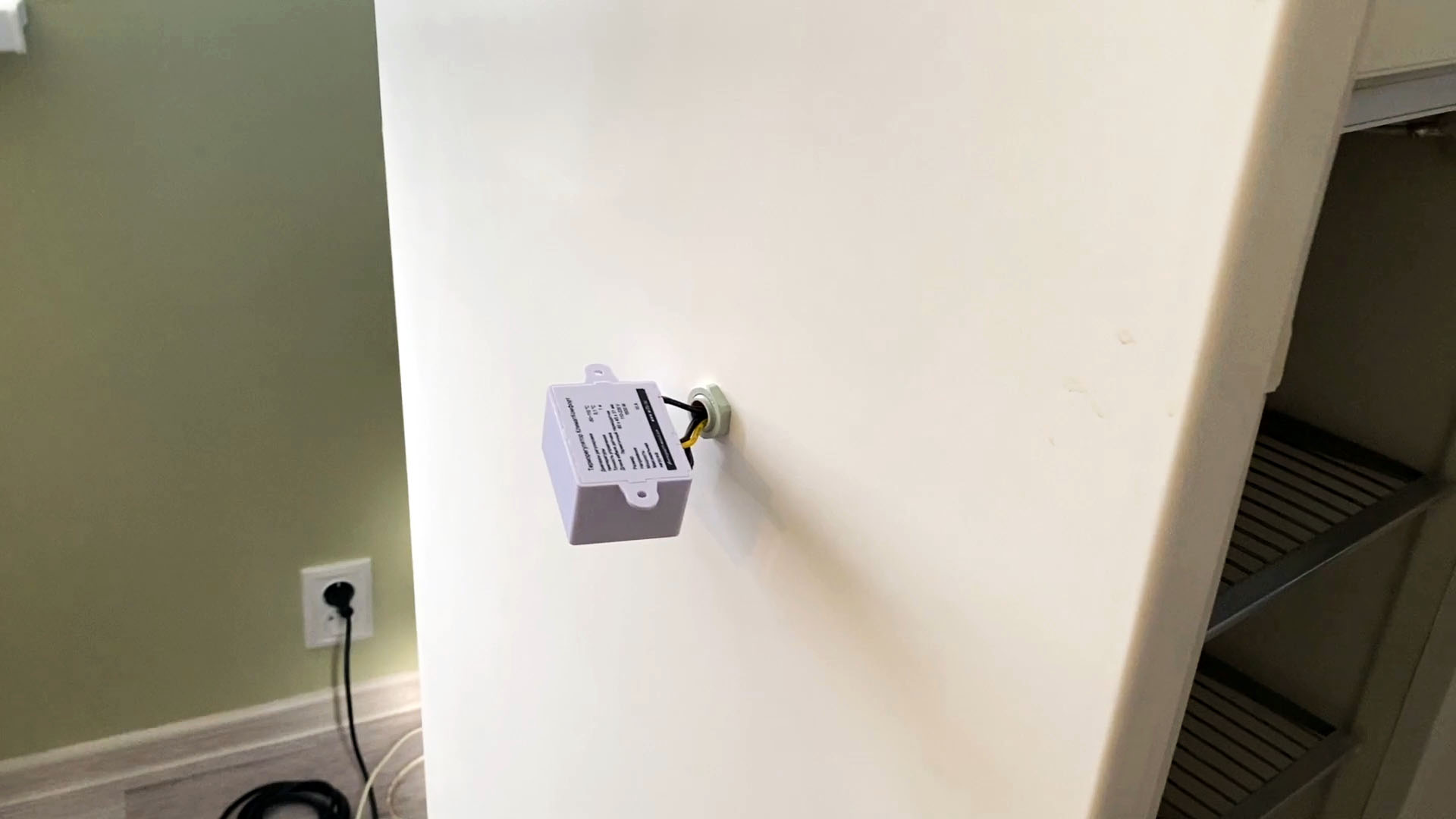

Вывел провода через обшивку: снял защитный кожух, просверлил отверстие, протянул кабель питания термореле. Провод уже проведён к двигателю — остаётся только подключить.

2. Установка термодатчика:

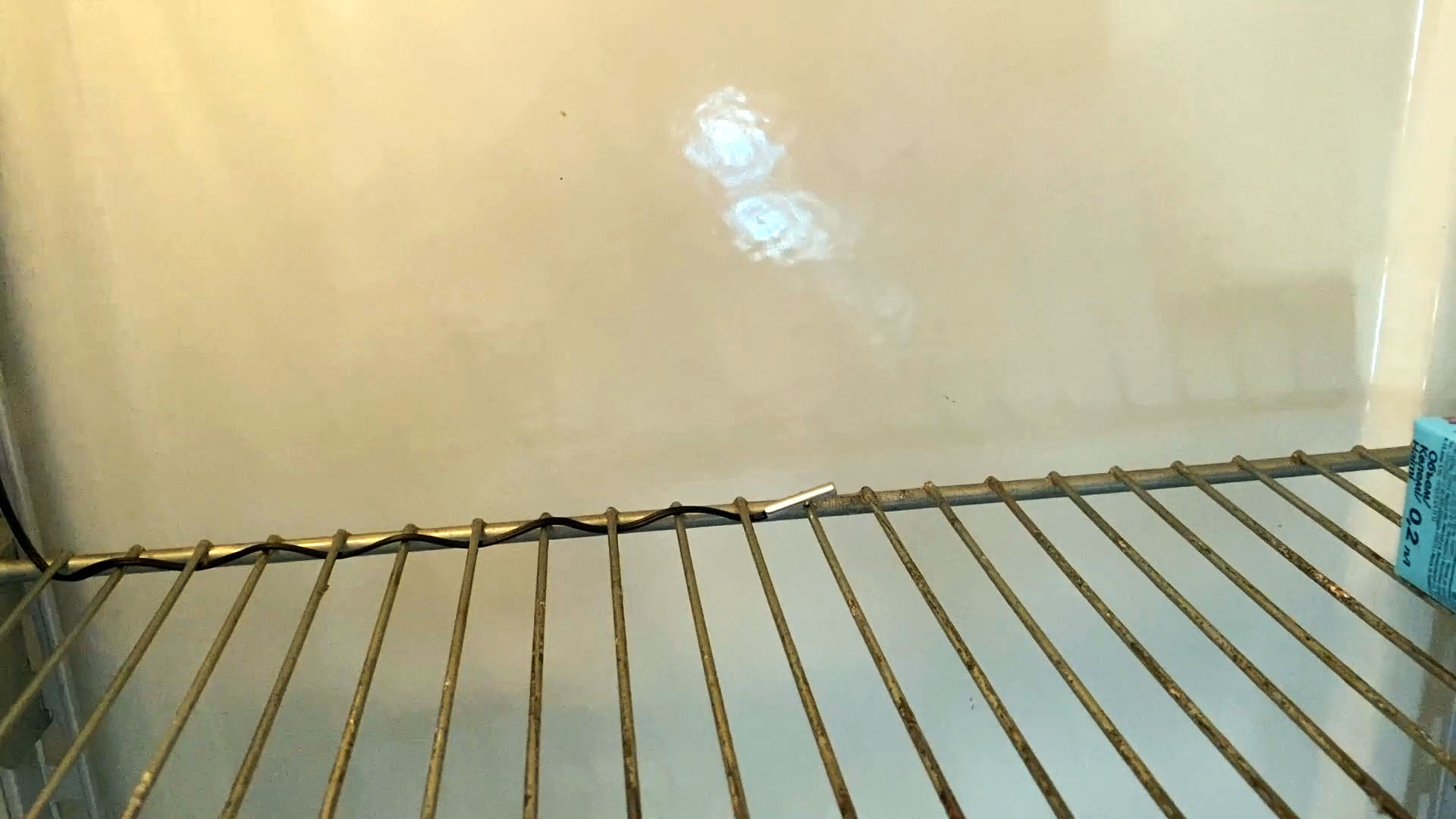

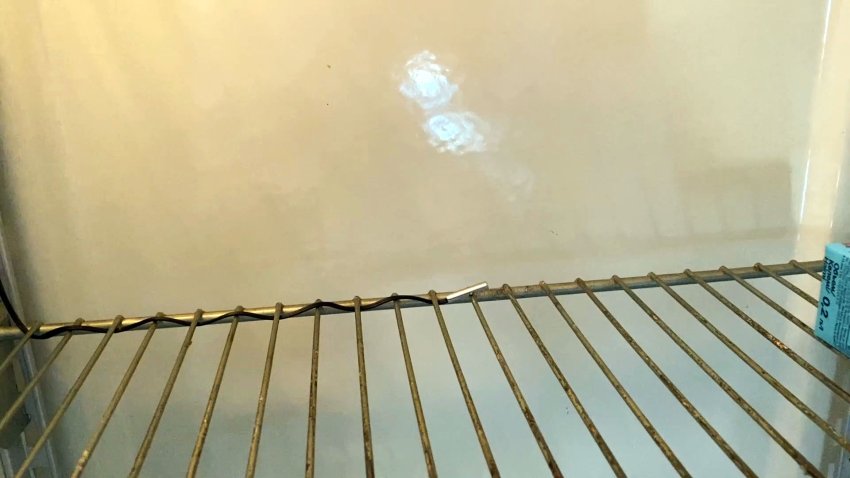

Расположил датчик в центре зоны охлаждения: так он будет точно фиксировать температуру.

Зафиксировал выводы, обеспечил герметичность соединения.

3. Подключение термореле:

Подключил питание реле (фаза и ноль) к сети. Фазовый провод от сети пустил через реле к компрессору. Ноль к компрессору провёл напрямую.

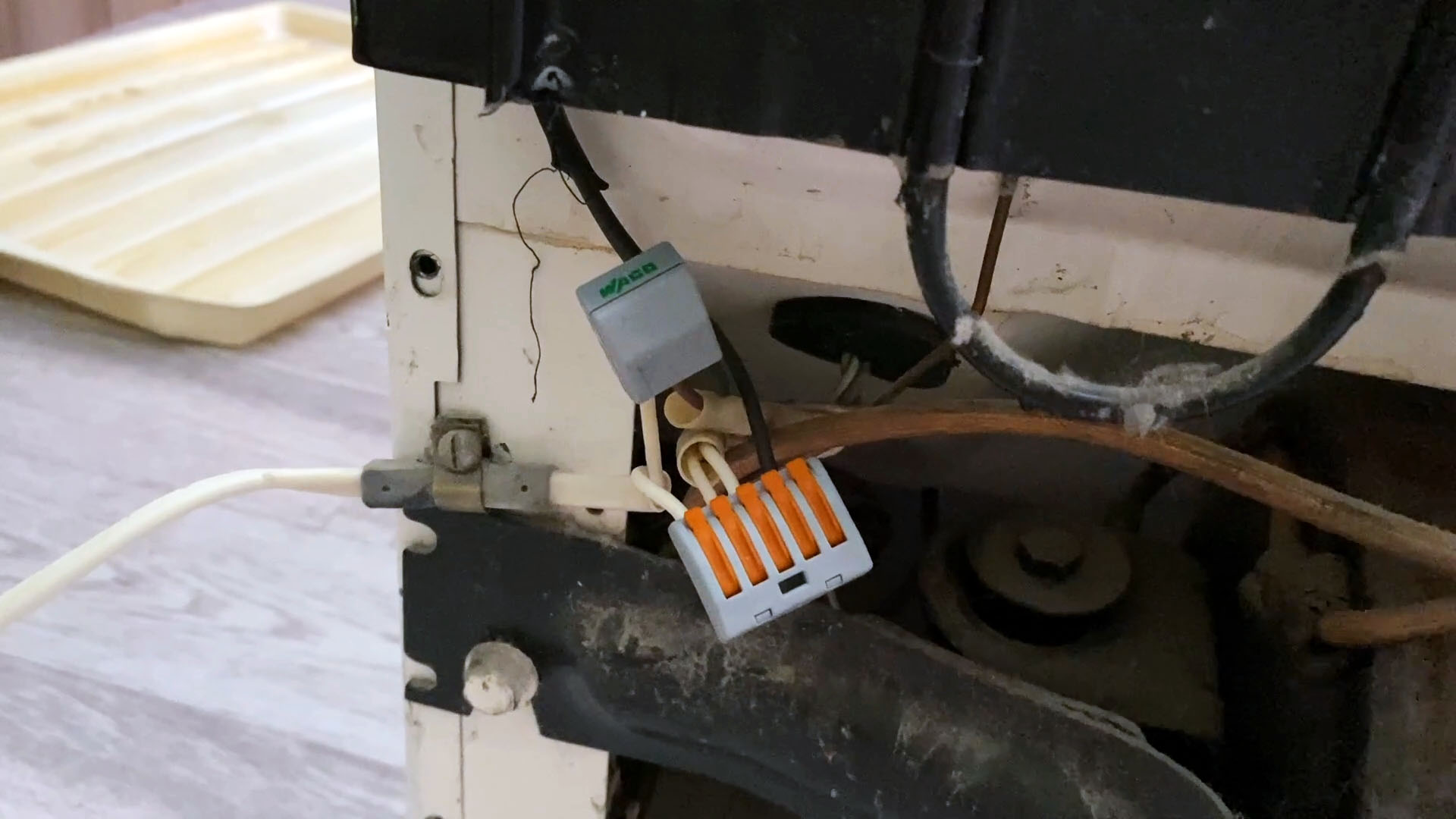

Все соединения выполнил в надёжных клеммниках — место для монтажа ограничено, но всё поместилось.

Важный нюанс: сначала у меня ничего не работало. Причина оказалась простой: я пытался пустить через реле и фазу, и ноль нагрузки. На самом деле через реле должна идти только фаза — ноль подключается напрямую. После исправления схема заработала.

4. Финальная сборка:

Убрал все провода внутрь корпуса, аккуратно их уложил. Закрыл панели, закрепил крышки.

Проверил герметичность соединений и надёжность креплений.

Шаг 5. Тестирование и настройка

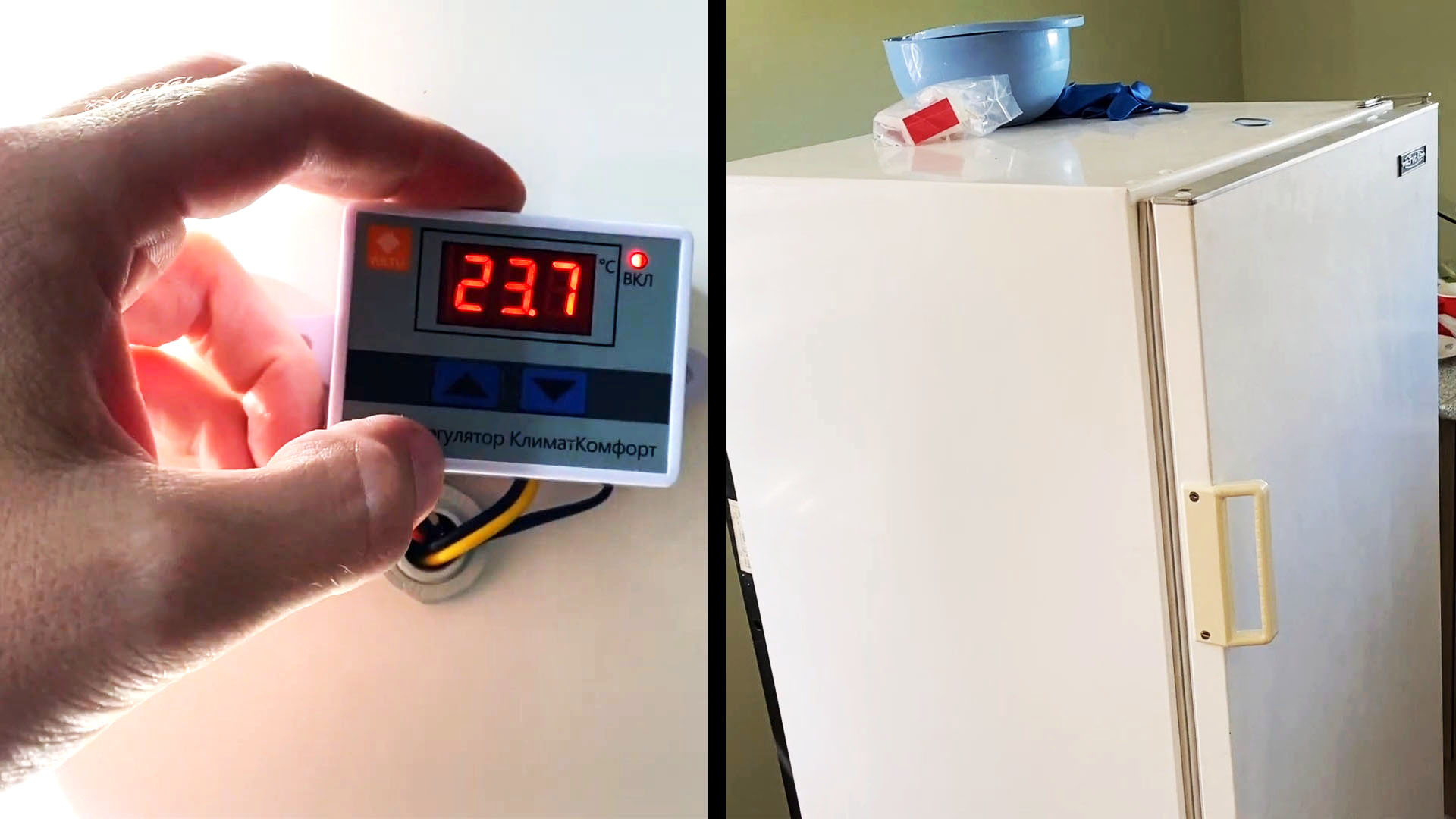

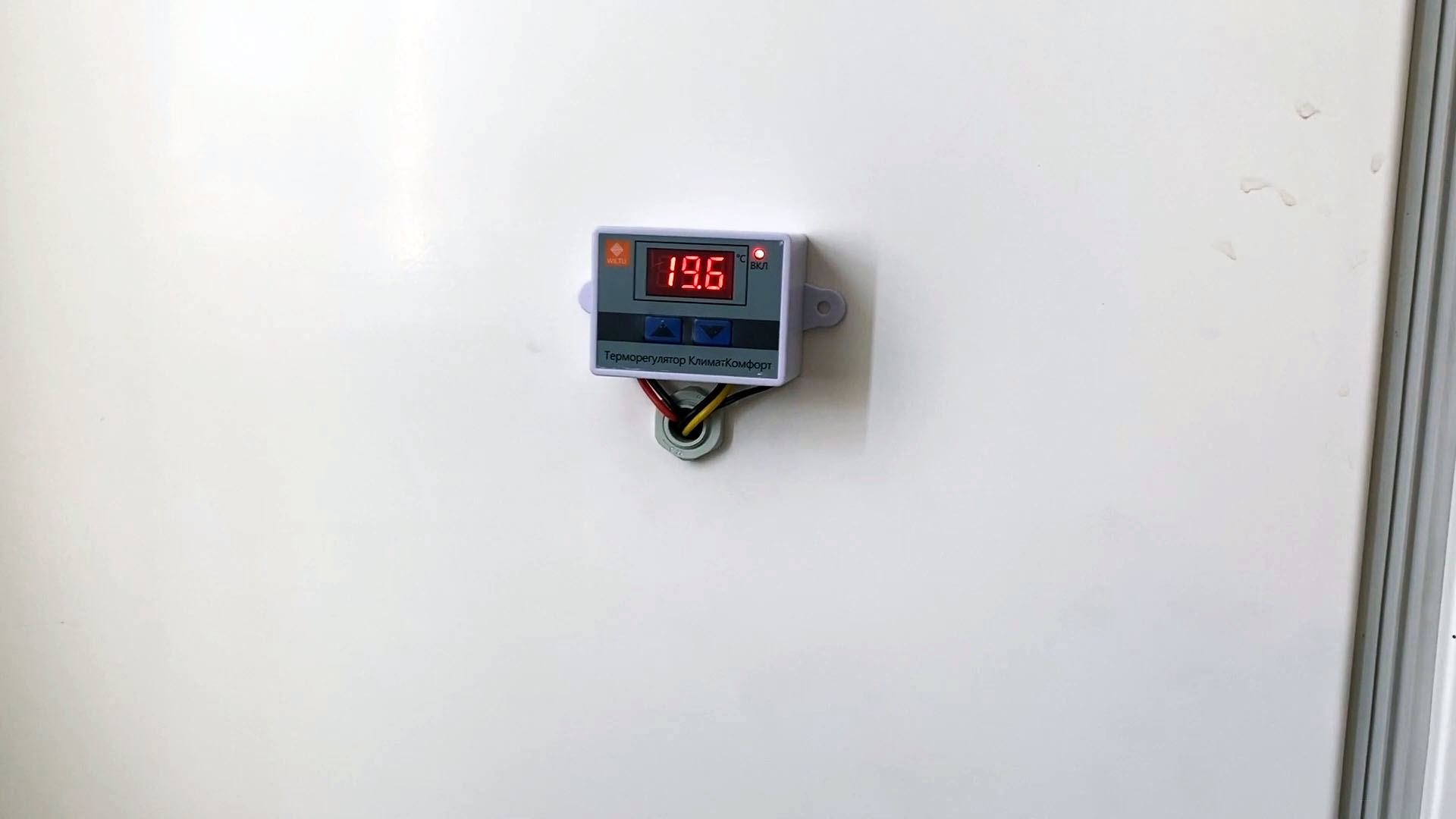

После сборки включил холодильник в сеть. Термореле показало текущую температуру в камере. Настроил параметры:

• температура включения: +5 ∘C;

• температура выключения: +2 ∘C.

Запустил пробный пуск. Компрессор включается и выключается чётко по заданным значениям, датчик показывает реальную температуру в камере. Режим поддерживается стабильно, отклонений нет.

Заключение

Холодильник ЗИЛ‑64Д снова в строю. Цифровой терморегулятор работает надёжно, температура держится в диапазоне от +2 до +5 ∘C — такой режим отлично подходит для дачи.

Итоги ремонта:

• удалось восстановить работу холодильника без замены основных узлов;

• повышена точность поддержания температуры;

• появилась возможность контролировать текущую температуру по дисплею.

Советы для тех, кто будет повторять:

• внимательно изучите схему подключения перед монтажом;

• не путайте фазный и нулевой провода — это частая ошибка;

• обеспечьте герметичность соединений, особенно в зоне охлаждения;

• проверьте работу компрессора после настройки — он должен включаться/выключаться по заданным параметрам.

Модель цифрового термореле: XH-W3001 на 220 В.

Если у вас остались вопросы по ремонту или настройке — задавайте в комментариях!
