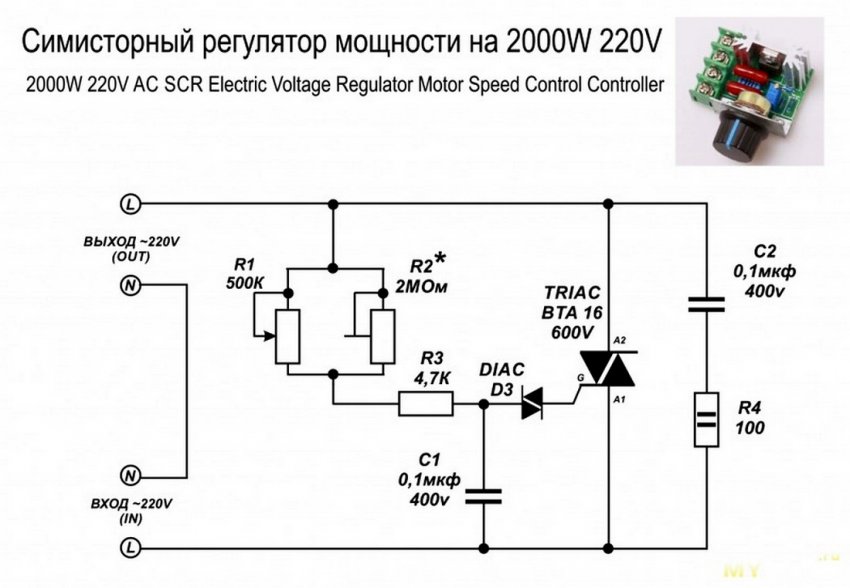

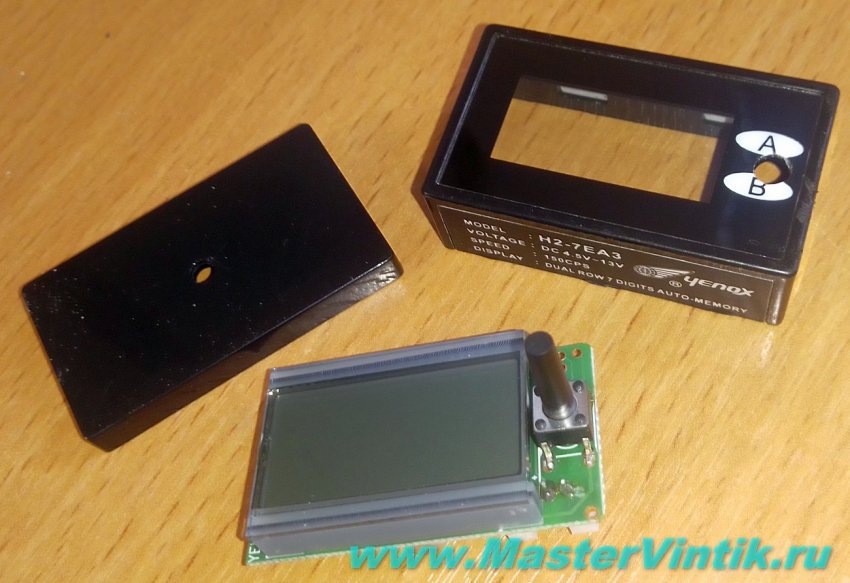

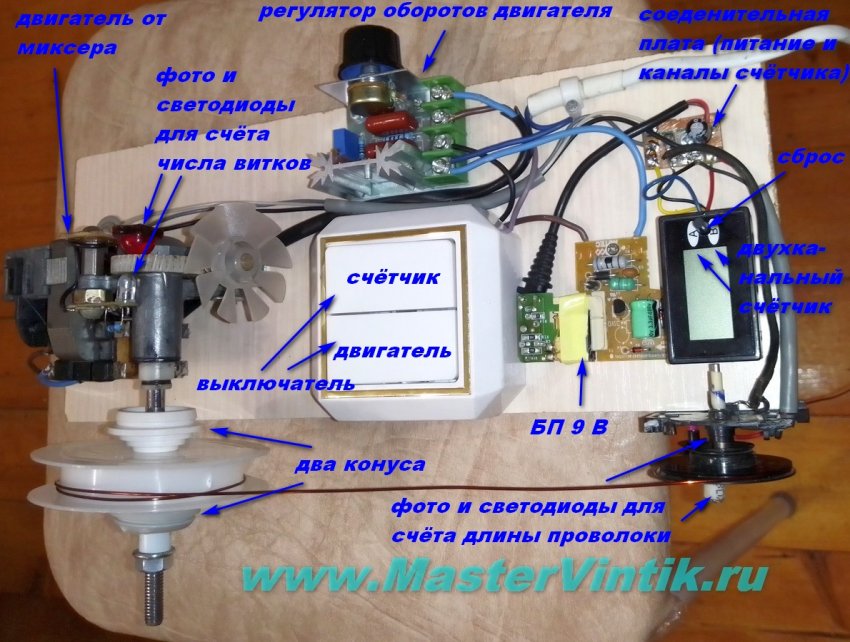

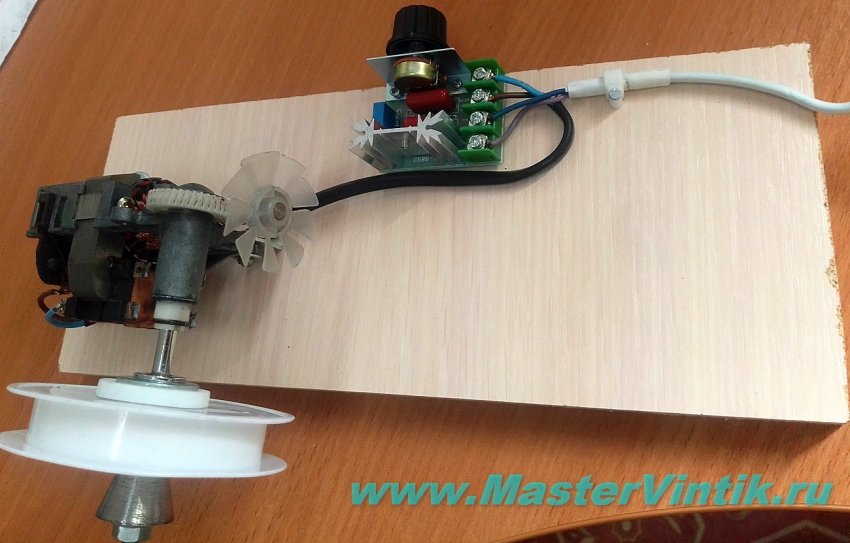

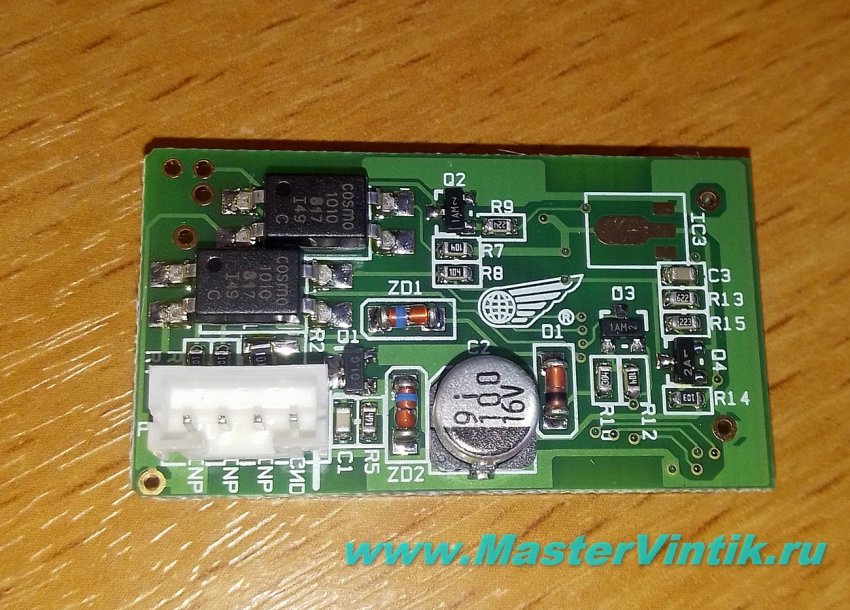

Удобно наматывать катушки или трансформаторы на специальном станке нежели в ручную, особенно когда большое количество витков. Намотка получается ровной и больше получается уложить витков. Есть в продаже готовые станки, но они очень дорогие. В статье, ниже предложен вариант изготовления такого станка. В нём используется двигатель от сломанного миксера. Сам двигатель в миксере работает и работает один из венчиков. Нам как раз один и нужен. Лишнюю часть венчика отрезал и на оси нарезал резьбу. Чтобы катушка закрепилась ровно и плотно находил разные конусы, под разные катушки. Можно использовать резиновую заглушку от эл.распред коробки, ручки от переменных сопротивлений и т.д. Обороты слишком большие, поэтому я использовал регулятор напряжения. Можно остановиться и на этом, но подсчитывать витки не очень удобно, особенно если их много. Для подсчёта количества витков и длинны положенной проволоки я использовал двухканальный счётчик Н2-7ЕА3. Счётчик хороший и недорогой, но есть в нём один нюанс — нет кнопки сброса и при выключении питания показания не сбрасываются. Для исправления этого нюанса нужно разобрать счётчик, место под кнопку там есть, осталось припаять подходящую по размеру кнопку или вывести под неё провода. Для того, чтобы счётчик считал нужно установить оптопару (фото и светодиоды навстречу друг другу). Светодиоды подключены через резисторы 330 Ом. Фотодиоды непосредственно к каналам счётчика. В шкивах я сделал по одному отверстию. Смотрите фото, ниже: Для питания счётчика взял БП от зарядки телефона 9В. Для удобства использования дополнительно установил двойной выключатель. Так как счётчик двухканальный, я решил задействовать оба канала: один для счёта количества витков, второй — под измерение длинны намотанной проволоки. Для счёта израсходованной длинны проволоки я использовал шкив от магнитофона вместе с куском крепления и втулкой. Под него установил небольшой шкив, тоже от магнитофона. Чтобы провод лежал на шкиву ровно и не проскальзывал надо чтобы провод шёл немного внатяг. Для этого я прикрутил к станине кусок винила, прижимающий катушку. Вот такое получилось не хитрое, но полезное устройство. Автор: Зотов А., Волгоградская обл.
