Очень часто, многие из нас, отправляясь по делам или на прогулку, берут с собой небольшое внешнее зарядное устройство. Если дело происходит в спешке, то не все в этот момент проверяют уровень заряда в телефоне, да и готовность самого зарядного устройства к работе. Иногда мы, чего греха таить, просто забываем зарядить этот источник энергии после использования. К тому же, если мы будем использовать внешнее зарядное устройство зимой, то оно может замерзнуть и не работать. Несколько раз, столкнувшись с такой проблемой, я решил собрать устройство, которое будет работать от элементов шаговой доступности. А именно – от двух батарей типа «АА». В просторечье – пальчиковые.
Положив это устройство в карман или сумку, можно всегда экстренно подзарядить телефон, чтобы при необходимости позвонить, или отправить сообщение, просто купив в первом попавшемся магазине самые дешевые батарейки.
Понадобится
- Двойной блок (корпус) для батареек типа АА.
- Разъём USB.
- Повышающий модуль (с 0.9 - 5v, до 5v).
- Вольтметр, или USB-тестер.
- Паяльник с припоем и флюсом.
- Тонкие проводки (можно от того же USB-кабеля).
- Гравер с небольшим буравчиком, или сверлом на 3 мм и режущим диском.
- Кусачки.
- Нож.
- Отвертка.
- Клей секундный и сода пищевая.
Сборка внешнего зарядного устройства от пальчиковых батареек.
Всё очень просто, вся работа заняла минут 20. Сначала, естественно, необходимо подобрать нужный корпус, блок для батареек. Я взял двойной, от сломанной машинки для спаивания пакетов.

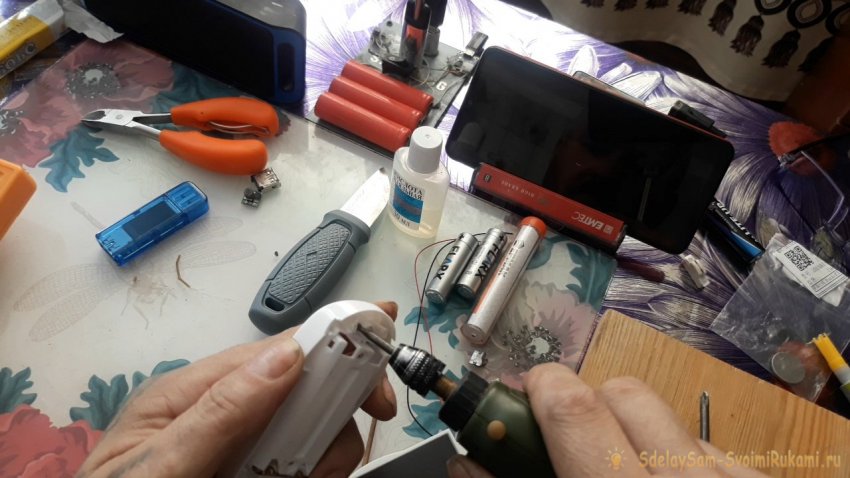

Можно вырезать такой блок из сломанной или ненужной детской игрушки. Да откуда угодно, чего не жалко. Не обязательно, кстати, именно двойной. Можно и на четыре батарейки, на шесть, или больше. Кому как удобнее – принцип сборки всё равно одинаковый. Просто двойной мне показался более компактным. Итак, при помощи гравера с режущим диском, вырезаем блок для батареек из корпуса ненужного устройства и освобождаем буравчиком по дереву все перегородки, которые будут мешать установке нужных нам деталей.
Далее, нужно вырезать в корпусе прямоугольное отверстие для разъёма USB.
При помощи секундного клея и соды крепим разъём в отверстии.
Можно конечно и просто приклеить на суперклей, но я всегда присыпаю клей содой – держит не хуже эпоксидной смолы, а застывает мгновенно! Теперь подготовим повышающий модуль, а именно – припаиваем к контактам проводку по длиннее, согласно схеме.
Далее, необходимо соединить параллельно контакты в корпусе блока.
Теперь припаиваем провода от повышающего модуля. Входные – к контактам блока, выходные к контактам USB-разъёма. Не забываем про полярность.
Так же, необходимо пометить плюс и минус внутри блока, ибо элементы питания у нас будут устанавливаться не последовательно, как раньше было в этом блоке, а параллельно. То есть все плюсы с одной стороны, все минусы – с другой.
Устанавливаем батарейки, и проверяем тестером или вольтметром.
Если на выходе стабильное напряжение в пределах от 4,7v до 5,3v, то можно собирать корпус воедино. Подключаем для проверки телефон.
Мой аппарат с аккумулятором в 5000 mAh, собранная мной зарядка зарядила ровно на 10%.
Использовал я самые обычные солевые батарейки. Думаю что пара новых алкалиновых элементов, типа «энерджайзер» или «дюрасель», спокойно выдадут и все 15-18%. Этого с лихвой хватит не только позвонить, но и просмотреть все сообщения во всех своих мессенджерах. Всё зависит от объёма аккумулятора в Вашем телефоне. Чем меньше объём, тем больше процентов зарядки покажет дисплей. Равно и наоборот – если у вас «неубиваемый» аппарат с мощнейшим аккумулятором, типа «Discovery» или «Land Rover», то и процент зарядки будет, соответственно, очень небольшим. А если аккумулятор в заряжаемом устройстве Никель-кадмиевый (NiCd), Никель-металл гидридный (NiMH), или Литий-полимерный (Li-Pol), то такой аккумулятор и вовсе не зарядится. Но это, конечно же, исключения. В основном сейчас во всём мире используют литий-ионные аккумуляторы, которые заряжаются от любого устройства, имеющего подходящее напряжение и нужную силу тока. Есть так же и пара минусов этой поделки. Первое это, конечно же, медленная скорость зарядки, в виду очень маленькой сила тока (но, опять же, повторяю – это сделано только для экстренной подзарядки, когда другие варианты уже недоступны). И второе – нужно быть внимательным при установке батареек. Если перепутать полярность, повышающий модуль тут же перегорит, ибо защиты у него никакой нет. При желании, можно купить модуль с защитой. Выбор за каждым свой. Я же, собрал зарядник на скорую руку, из того что было под рукой.
