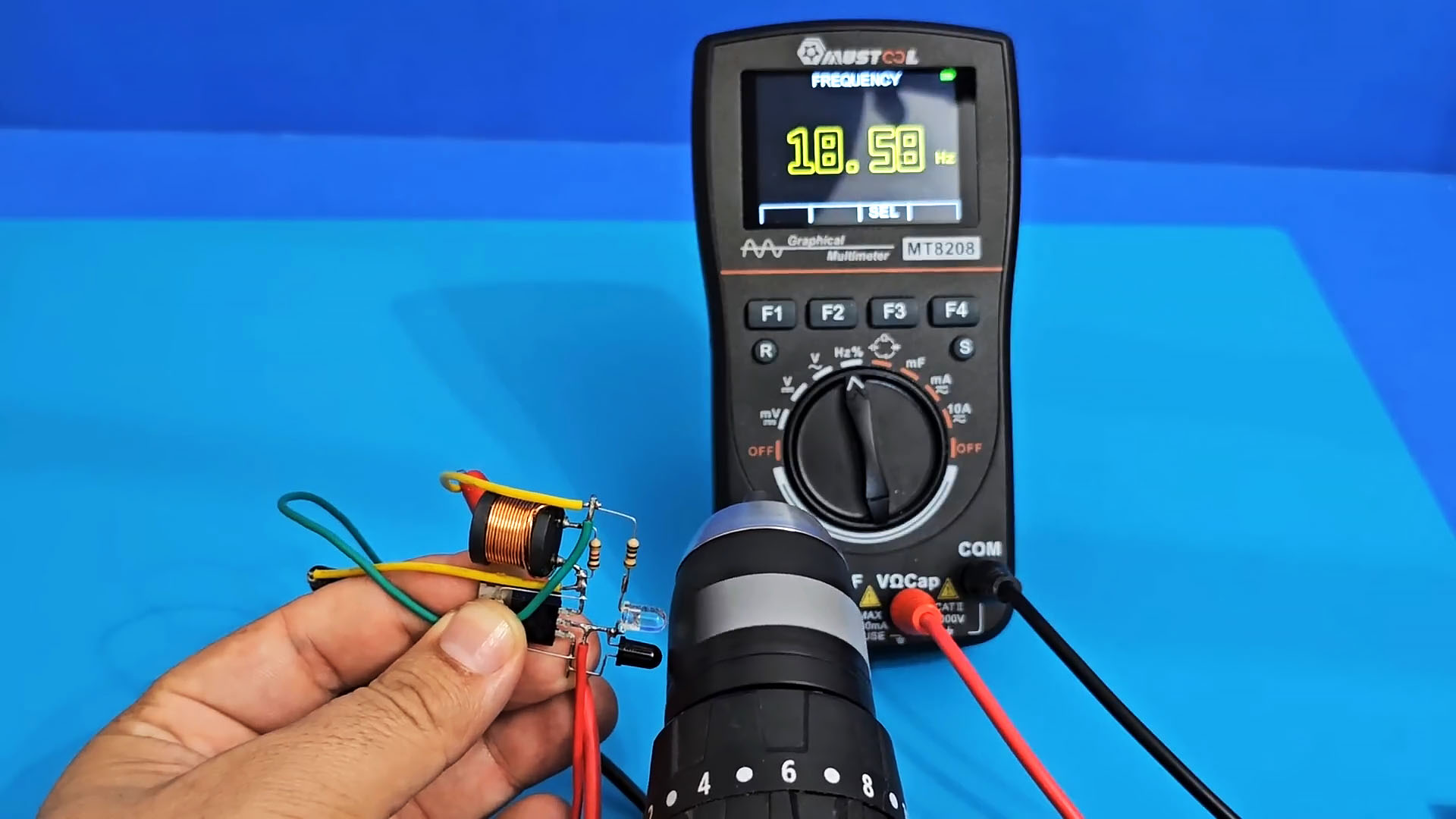

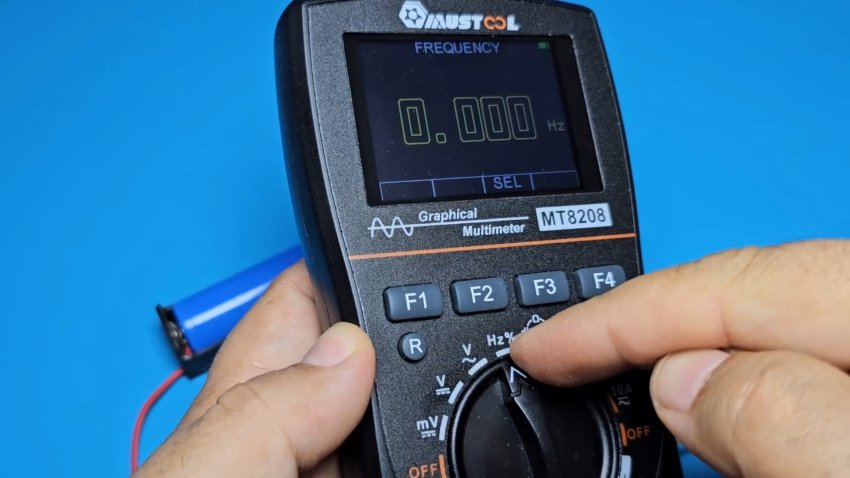

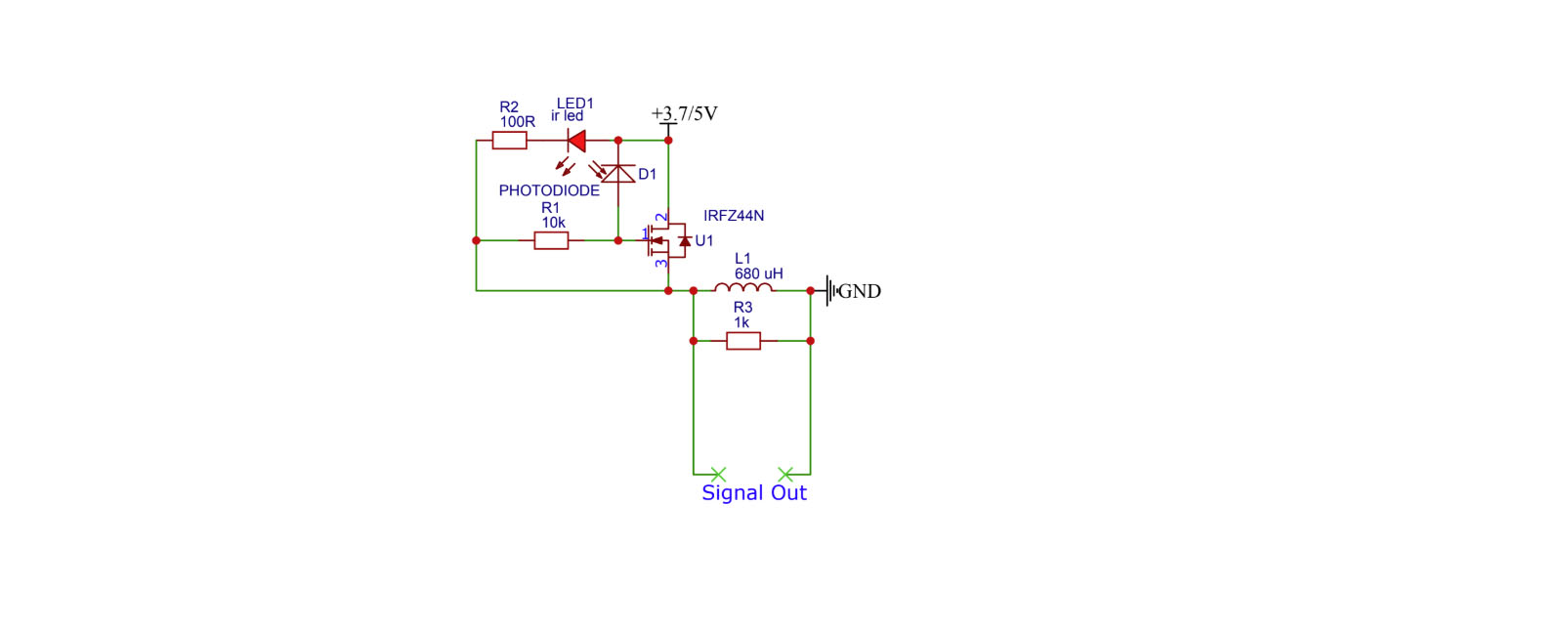

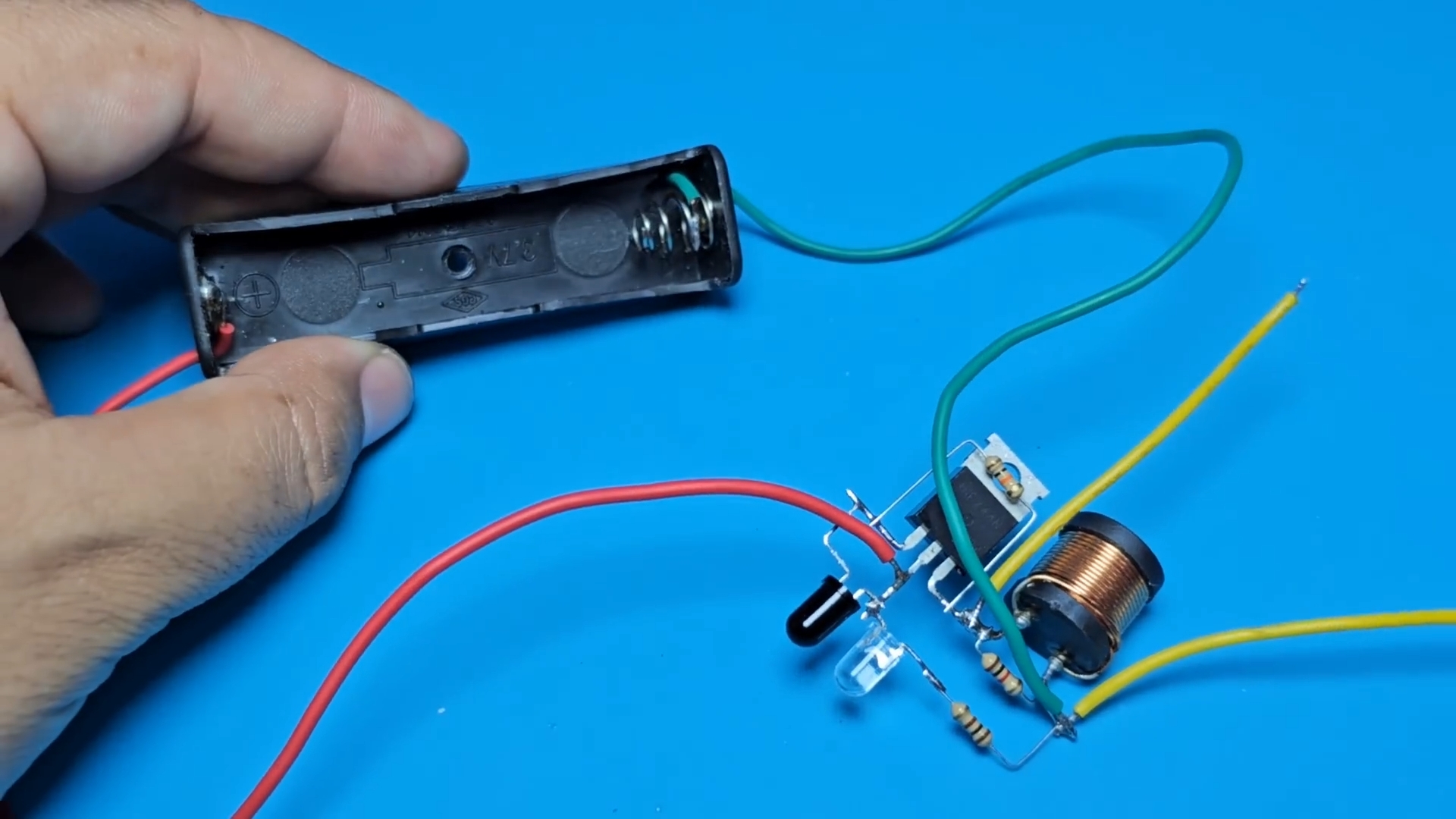

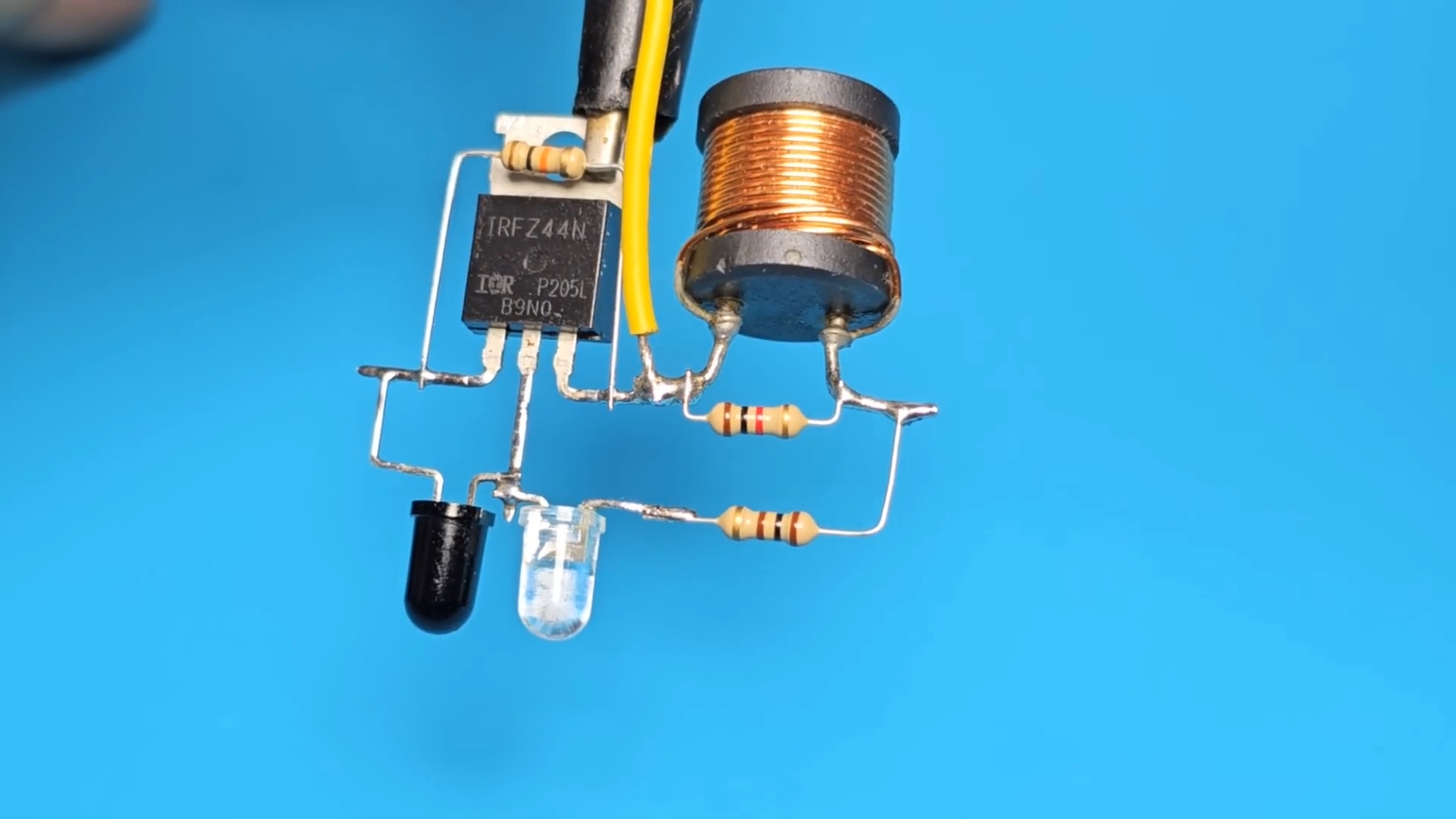

Не всегда под рукой может оказаться тахометр, чтобы измерить количество оборотов нужного двигателя. Но выход из данной ситуации есть и вот для вас отличный лайфхак. Можно собрать простую приставку к мультиметру, для измерения скорости вращения вала. Детали для сборки можно найти практически в любой мастерской. Детали Что понадобится? Инфракрасный диод. Фотодиод. Резисторы: 100 Ом, 1 Ком, 10 Ком. Транзистор IRFZ44N. Индуктивность 680 uH. Схема Как видите, схема приставки очень проста и содержит в своем составе всего один транзистор. Принцип работы построен на отражении ИК лучей от метки на валу и считывания отраженного света при помощи фотодиода. Сборка Так как деталей немного, для быстроты собираем схему навесным монтажом. Но для постоянного использования можно все поместить на плату и сделать корпус. Подключаем бокс, где будет установлена литий-ионная батарея на 3,7 В. Желтые провода - вывод к мультиметру. Измерение количества оборотов на практике Первым делом переводим мультиметр на измерение частоты. Функция эта распространённая, но в самых дешевых моделях ее может и не быть. Подлючаем вывода от приставки к щупам мультиметра. Устанавливаем элемент питания в бокс, тем самым подаем питание на схему. На измеряемый вал наклеиваем светоотражающую полоску (как вариант - просто белую). Для примера возьмем шуруповерт и наклеим полоску на его патрон. Направим фотодиод и ИК диод на патрон. Начнем вращать шуруповерт. На экране мультиметра покажется частота, которая будет равна количеству оборотов вала двигателя в секунду. Чтобы перевести значение в минуты, необходимо умножить значение на 60. В итоге получим примерное значение 1109 об/мин или 1109 RPM. Для проверки измерим обороты в таких же условиях при помощи лазерного тахометра. Как видим, данные совпадают. Значит приставка работает правильно и это отличная идея. Такую приставку можно закрепить на постоянной основе к проверяемому валу и отслеживать дистанционно его показания когда это будет необходимо.
