Просто так на обычный китайский Wi-Fi USB адаптер не поймать сигнал, скажем, из соседнего дома. Чтобы значительно увеличить дальность приема, можно сделать из подручных материалов дополнительную антенну для адаптера и повысить дальнобойность Wi-Fi сигнала многократно.

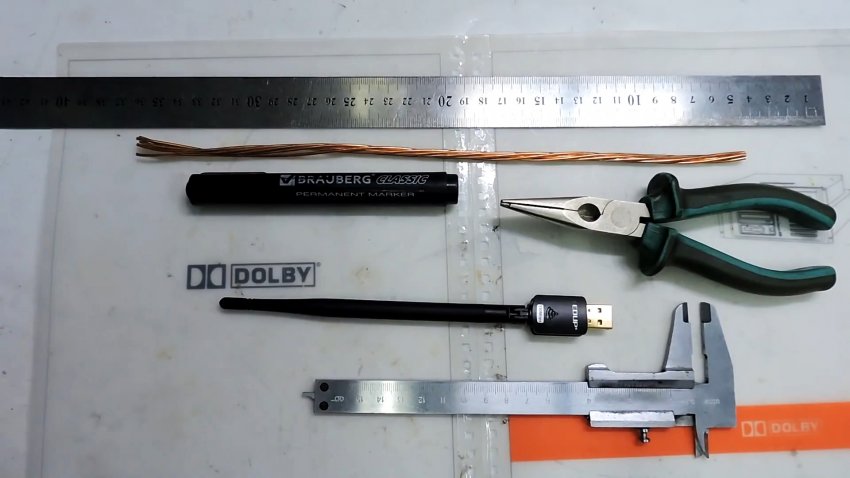

Понадобится:


  • Китайский USB WiFi адаптер - http://alii.pub/65d0bm
  • Медная проволока с сечением 1,5 мм.
  • Корпус от старого DVD или похожий лист металла 12×8 см.
  • Тонкий коаксиальный кабель.



Процесс изготовления


Аккуратно отщелкиваем крепления с каждой стороны корпуса и разбираем USB адаптер.

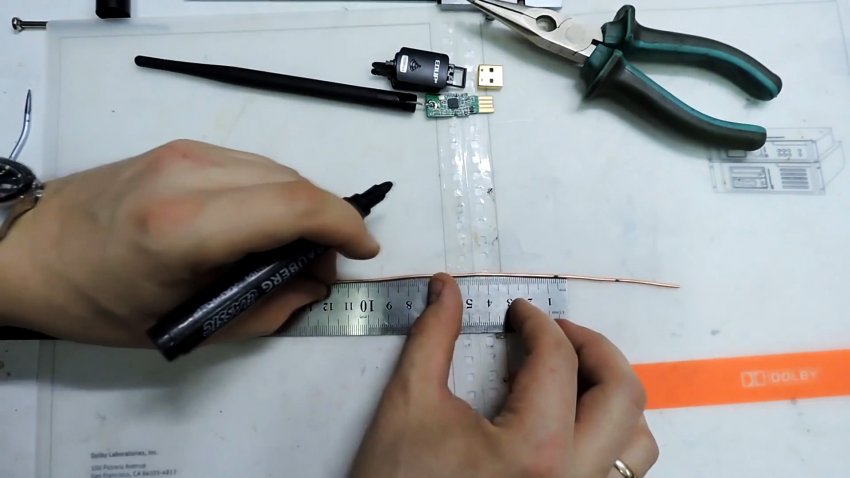

Чтобы сделать дальнобойную антенну используем медную проволоку. Сперва выравниваем ее и маркером размечаем на ней 8 отрезков по 3 см каждый.

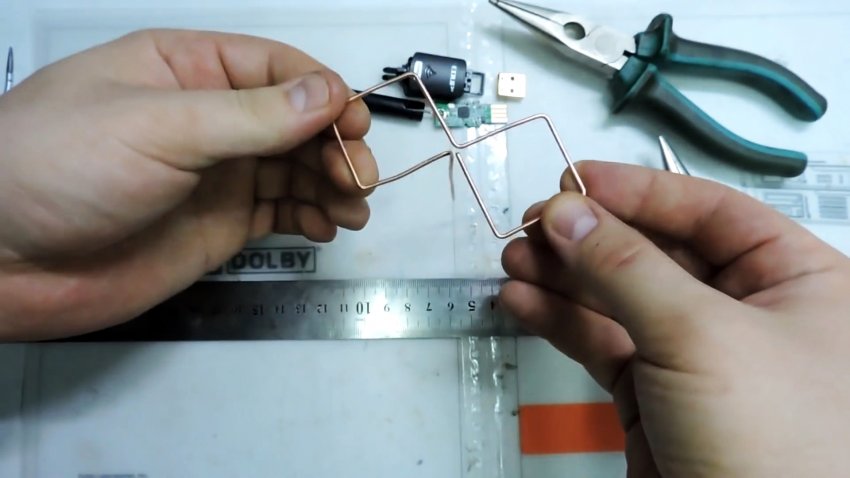

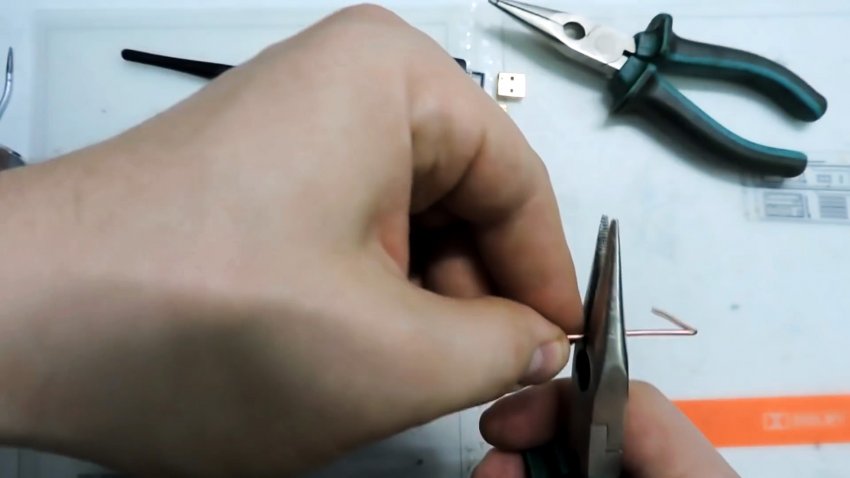

Теперь по отметкам сгибаем проволоку с помощью плоскогубцев, как ориентируясь на фото ниже.





Важно, чтобы все углы были прямыми. Проверить это можно, приложив место сгиба к углу линейки.


Основание загибаем в обратную сторону, как показано на фото — это будет стойка для нашей антенны. Дополнительно выравниваем места сгиба плоскогубцами, чтобы все было идеально ровно.

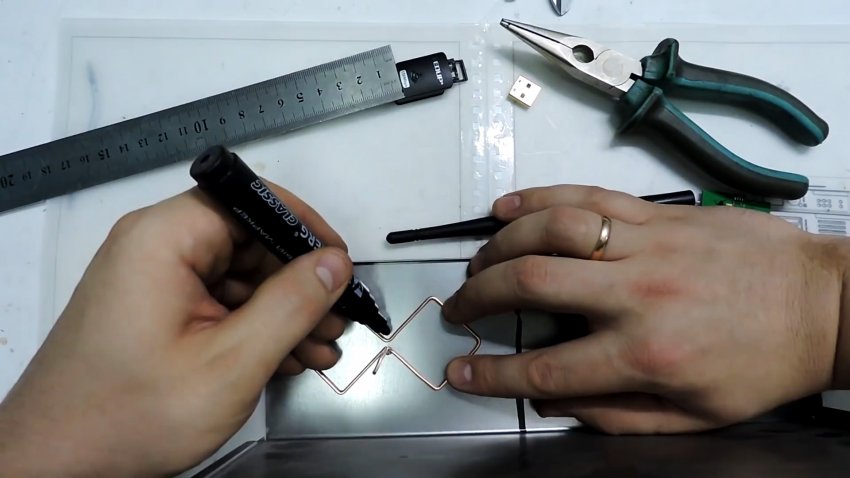

Теперь нужно сделать рефлектор для нашей антенны. Для этого на корпусе от старого DVD маркером размечаем прямоугольник примерно 12×8 см, в центре прямоугольника отмечаем два отверстия для крепления и провода.


Ножницами по металлу вырезаем этот прямоугольник и сверлим отверстия.

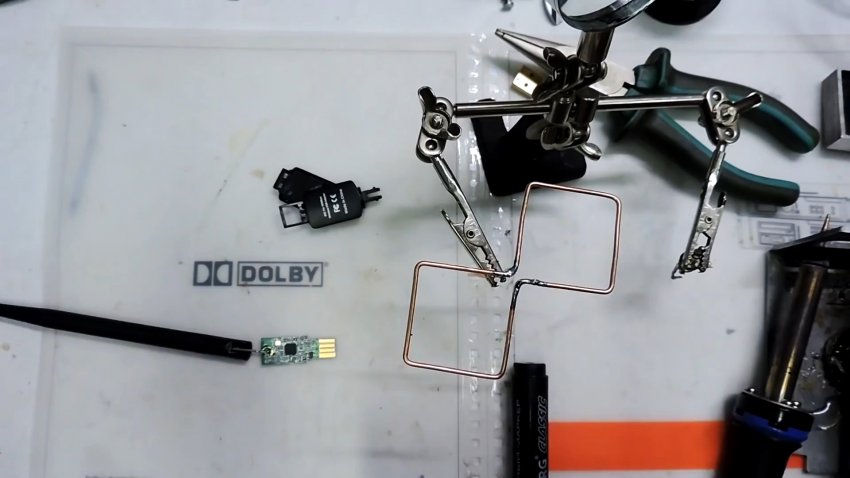

Паяльником залуживаем и спаиваем концы контура.

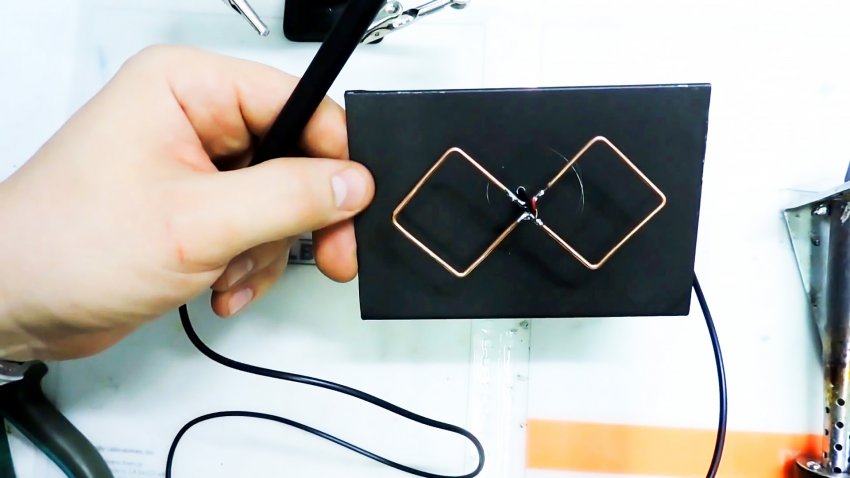

Наша антенна готова, теперь нужно припаять ее к рефлектору. Для этого наждачной бумагой тщательно зачищаем место спайки.

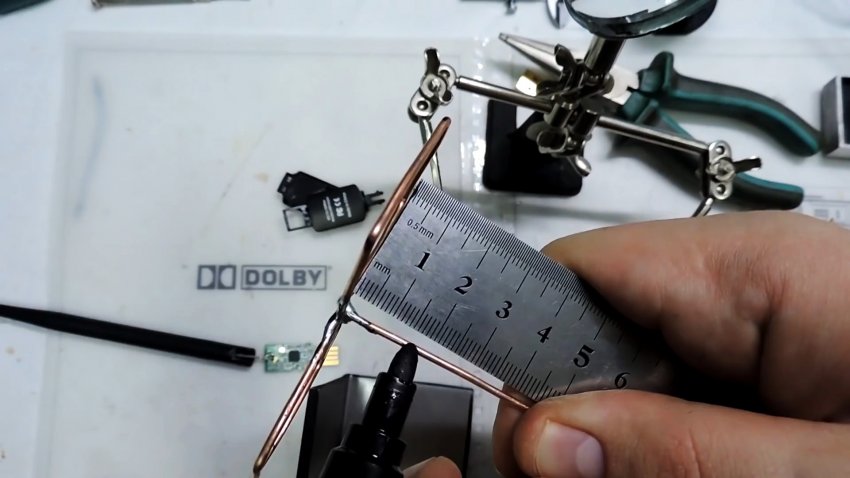

На место пайки наносим немного паяльной кислоты. Отмечаем 1,5 см. от начала стойки антенны.





Хорошо залуживаем место крепления и саму стойку.

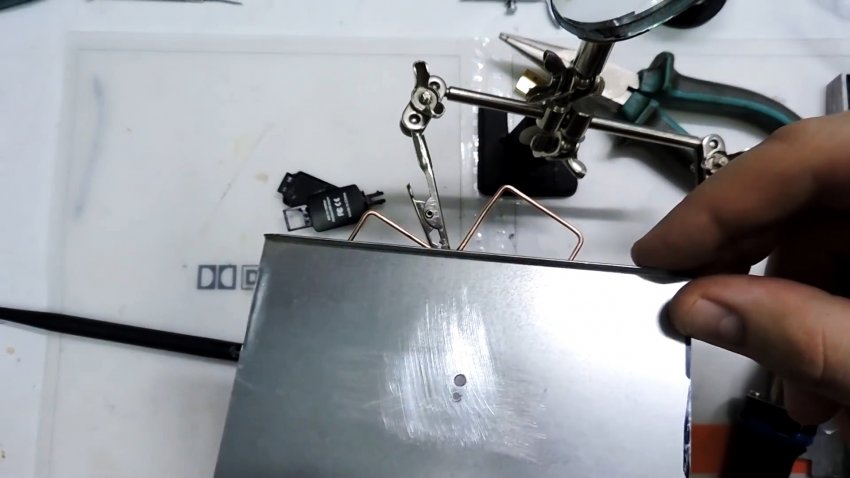

Теперь продеваем ее в отверстие и на месте отметки хорошо припаиваем. Торчащую часть стойки можно обрезать кусачками.

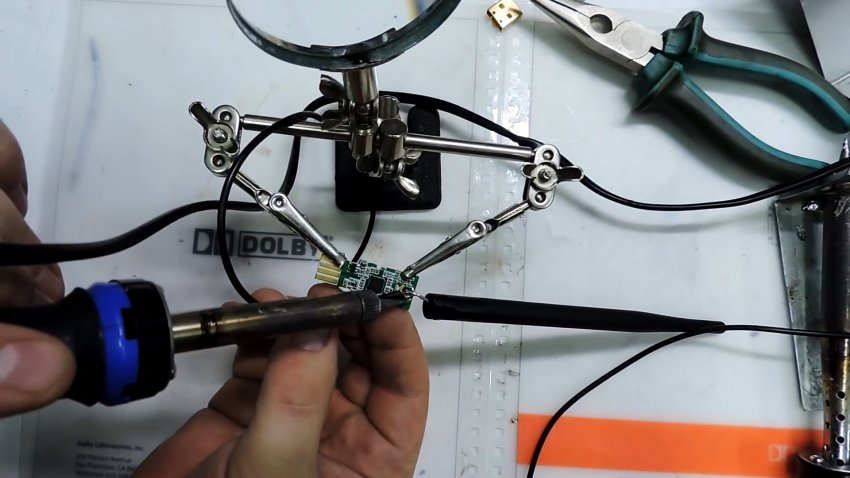

Продеваем коаксиальный кабель во второе отверстие и припаиваем одну жилу к стойке, другую к концу контура. Жилы на другом конце припаиваем к проводу уже имеющейся антенны.

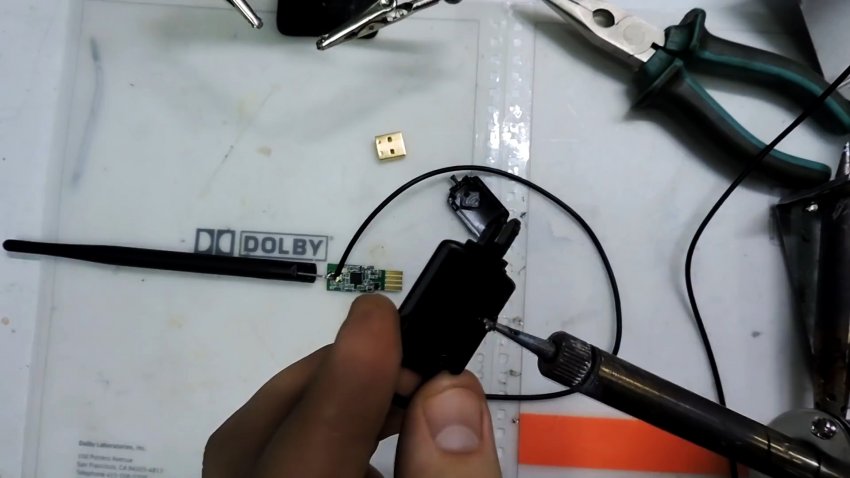

В корпусе USB адаптера паяльником делаем отверстие для провода дополнительной антенны. Лишний пластик убираем ножом.

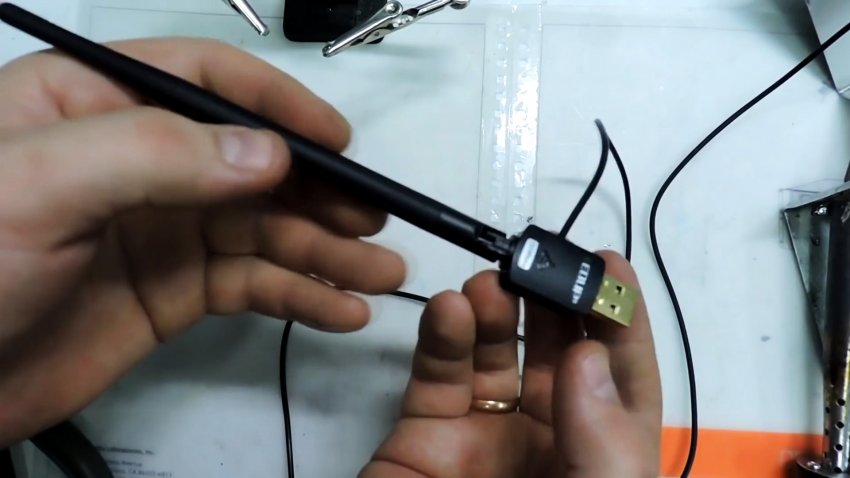

Теперь можно собирать наше устройство: вставляем в корпус родную антенну, укладываем управляющую плату и провод дополнительной антенны, защелкиваем крепления и возвращаем USB колпачок на место.

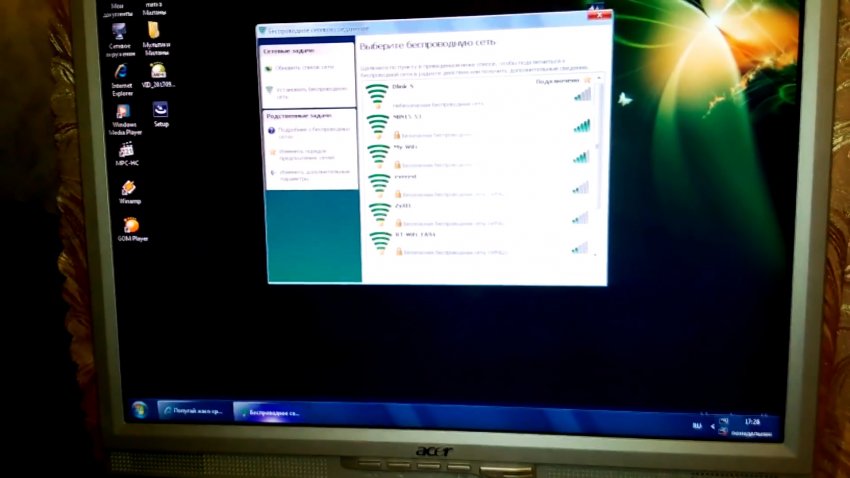

Проверяем, сила Wi-Fi сигнала значительно выросла, теперь можно подключаться к сети, которую компьютер раньше даже не видел.
