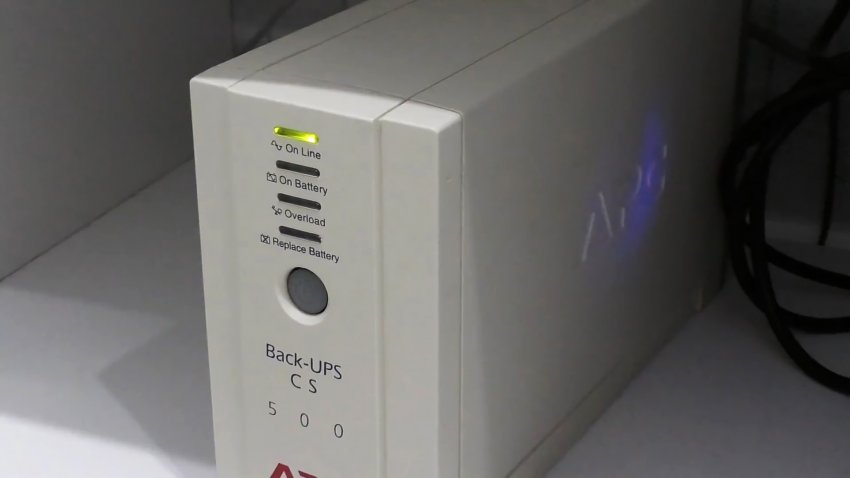

Бесперебойники питания оснащаются свинцовым аккумулятором, емкость которого дает малую автономность. Если же правильно переоборудовать ИБП, то время его работы при отключении сети можно увеличить в 3 раза. Рассмотрим, как установить в него более емкий аккумулятор, и настроить его зарядку.


Основные материалы:


  • Комплект для сборки АКБ: корпус, БМС плата, соединители - http://alii.pub/63n3dg

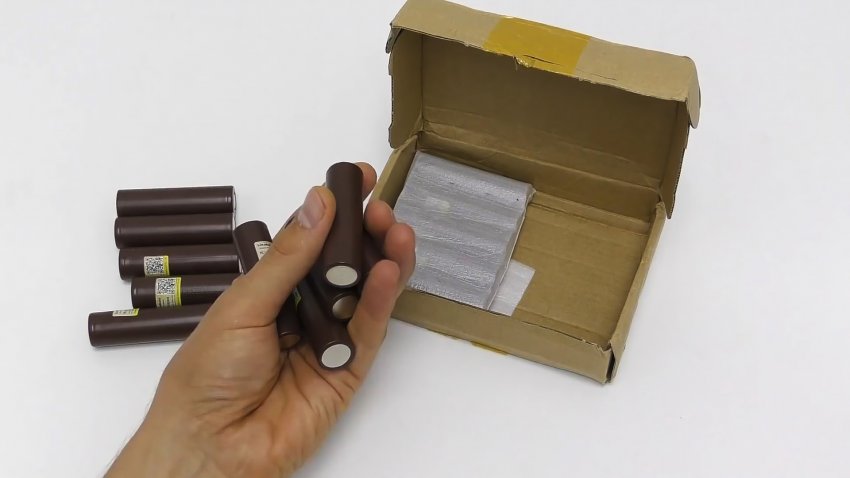

  • аккумуляторы 18650 - http://alii.pub/5becfz
  • плата BMS - http://alii.pub/5mubpk
  • провода;
  • резистор 2,2-2,3 кОм.

Процесс переоборудования бесперебойника

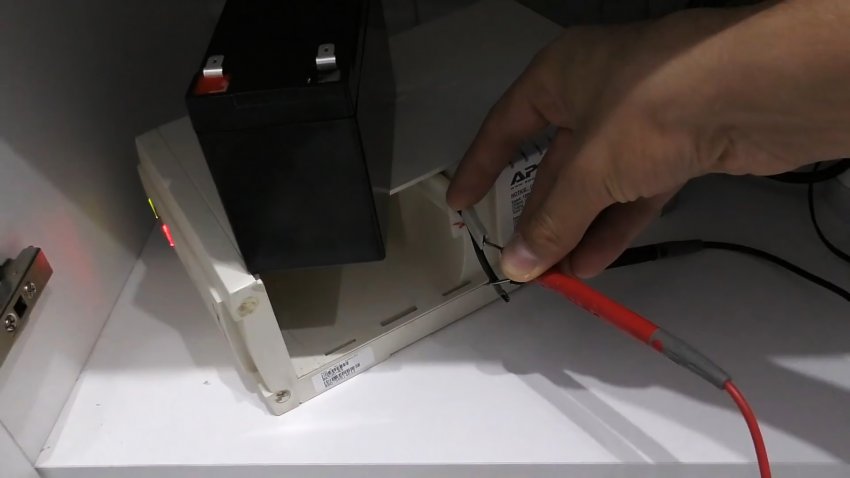

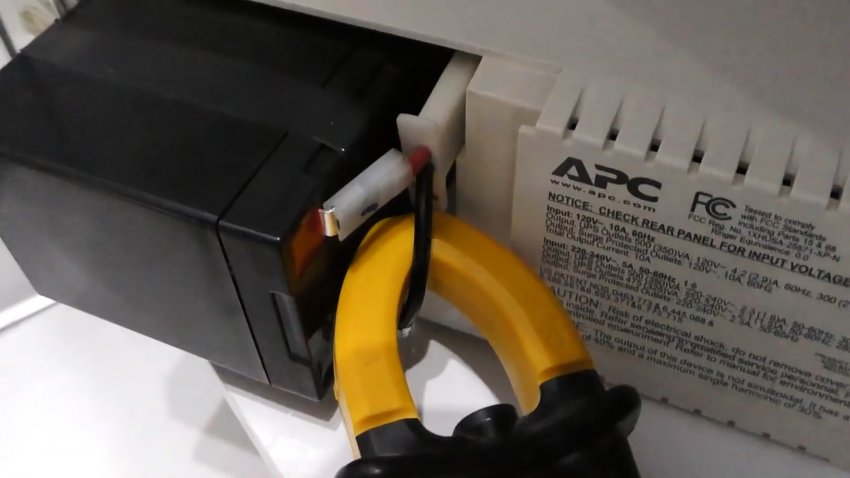

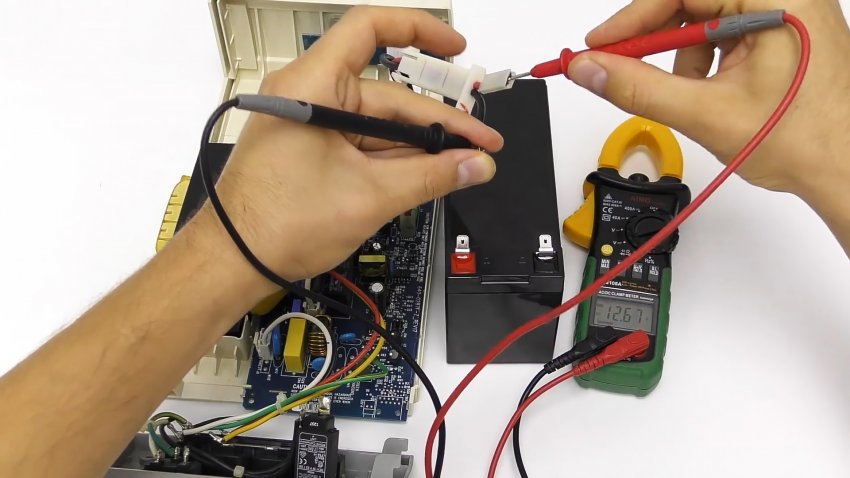

Для переделки необходимо извлечь с ИБП штатную батарею, спилить ее крышку, и убрать изнутри свинцовые пластины и перегородки. От нее нужен только корпус и крышка с контактами. В него необходимо поместить сборку аккумуляторов 18650. Также можно купить готовый комплект с корпусом - http://alii.pub/63n3dg


Сборка представляет собой 3 блока. Каждый из них состоит из подключенных в ряд параллельно аккумуляторов 18650. Это позволяет объединить их емкость. Сами блоки соединяются между собой последовательно, чтобы соединить их вольтаж, и получи в итоге 12В. В корпус в примере удалось поместить 3 ряда по 7 аккумуляторов.

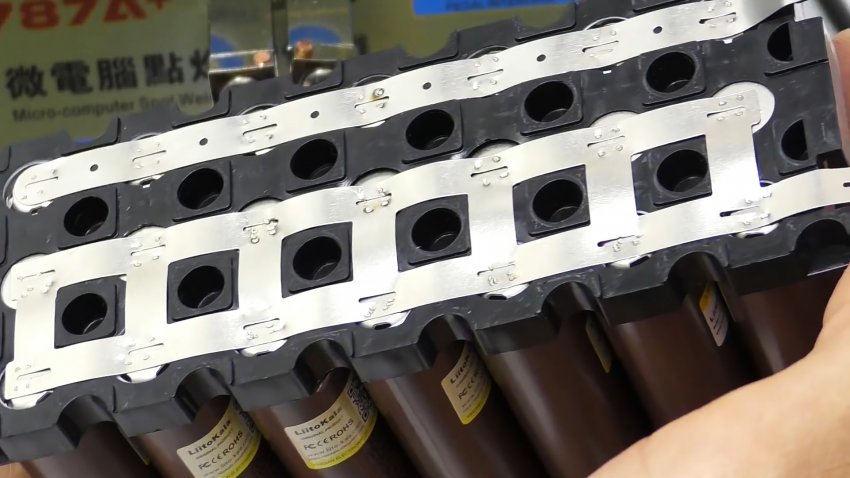

Элементы соединяются с помощью никелевой ленты. Лучше всего выполнять крепление сваркой, но можно и пайкой. Чтобы лента не перегревалась, нужно соединить элементы соседних рядов параллельно, для лучшего пропуска тока. Такое решение исключит внутренний нагрев самой батареи.

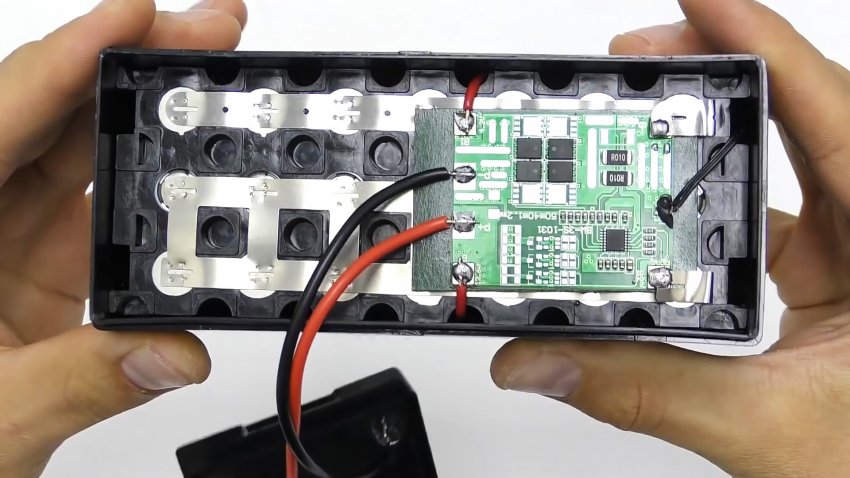

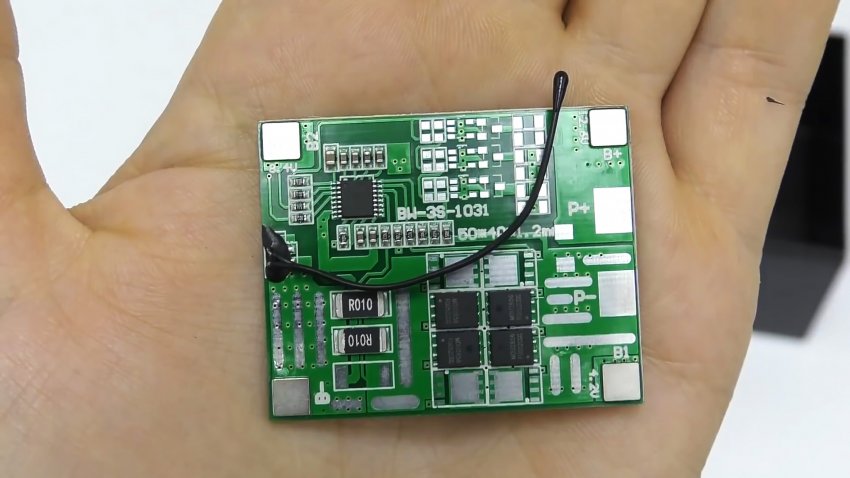

К батарее необходимо припаять плату BMS. Она будет работать как защита от перегрева и короткого замыкания. Мощность платы подбирается от типа вашей нагрузки. К примеру, берем BMS на 10 А. Для расчета умножает 10 А на 12 В, и получаем в итоге допустимую пиковую электрическую мощность потребителя до 120 Вт. То есть, если у вас будет работать от ИБП прибор на 200 Вт, то делим это значение на 12 В и получаем ток 16,6 А. С учетом допусков на потери преобразователя, в этом случае подойдет BMS на 25 А.

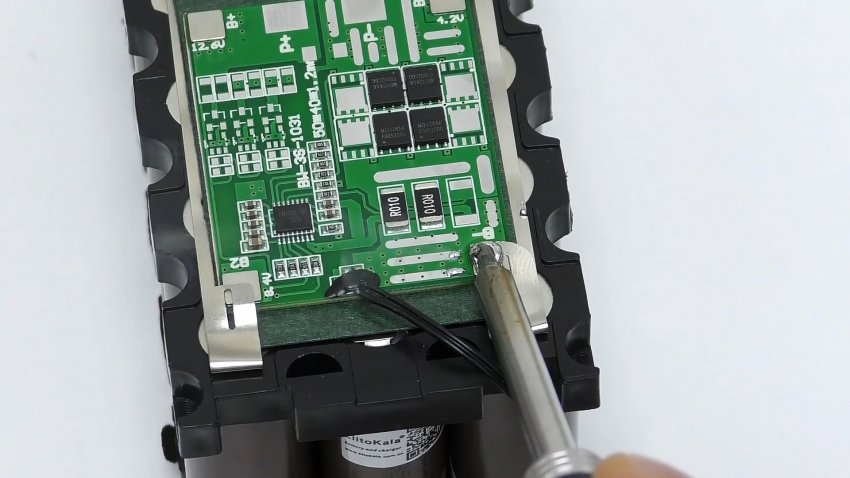

Припаиваем BMS к сборке аккумуляторов и контактам крышки от корпуса. Для этого используются провода такого сечения, которое способно без нагрева пропустить ваш ток. Толщину кабеля подбираем по таблице.




Сборка помещается в корпус, и накрывается крышкой. Чтобы она не отпадала, ее лучше приклеить.


Однако при установке такого аккумулятора в бесперебойник получаем небольшую проблему.




Дело в том, что тот заточен на свинцовый аккумулятор, напряжение заряда в котором 13,8 В. В литиевой батареи это значение 12,6 В. По его достижении плата BMS отключит зарядку. Сам же бесперебойник определив, что напряжение 13,8 В не достигнуто, а заряд прекратился, начнет издавать звуковой сигнал.

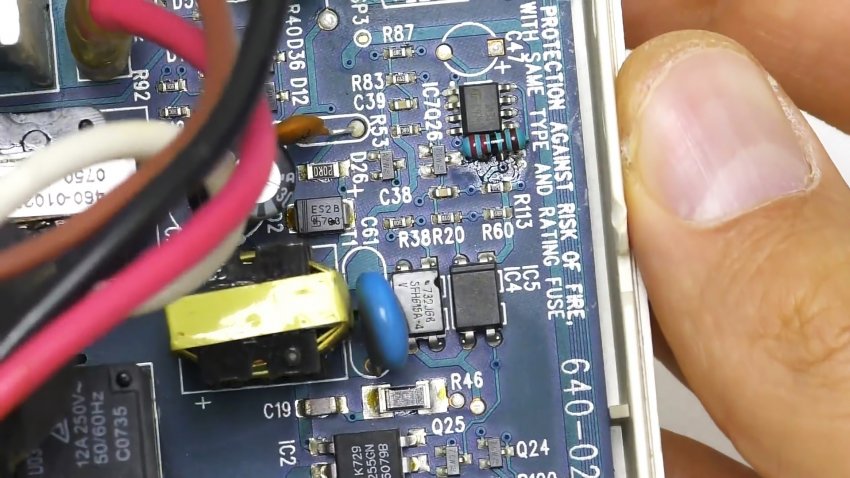

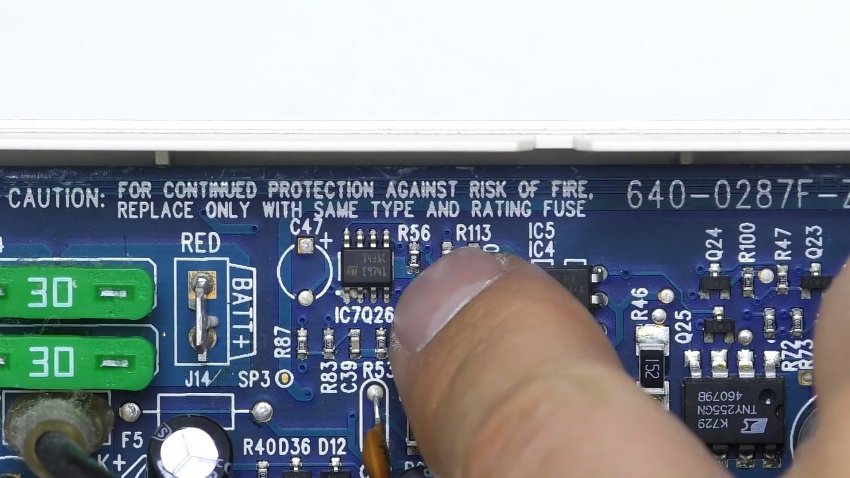

Чтобы решить проблему, нужно разобрать корпус бесперебойника. Можно выпаять с его платы пищалку, или найти на ней подстроечные резисторы, для настройки необходимого напряжения. В большинстве случаев их не будет. Тогда находим на плате резистор R56. Его нужно заменить резистором 2,2 или 2,3 кОм. После этого конфликт по напряжению зарядки между бесперебойником и BMS прекратится.






Таким образом, получаем ИБП с защитой от перегрузки, короткого замыкания, перегрева, перезаряда, да еще и с емкостью в 3 раза выше. Конечно придется повозиться, то оно того стоит.

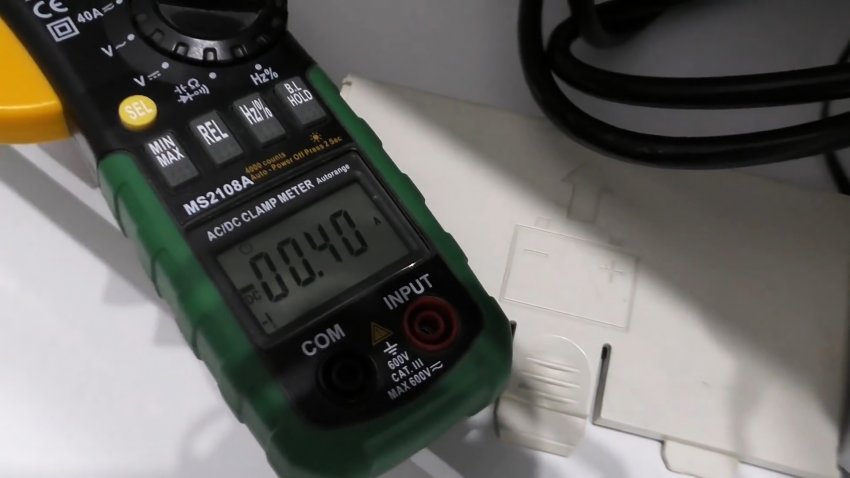

Потребляемый ток при выключенном питании.

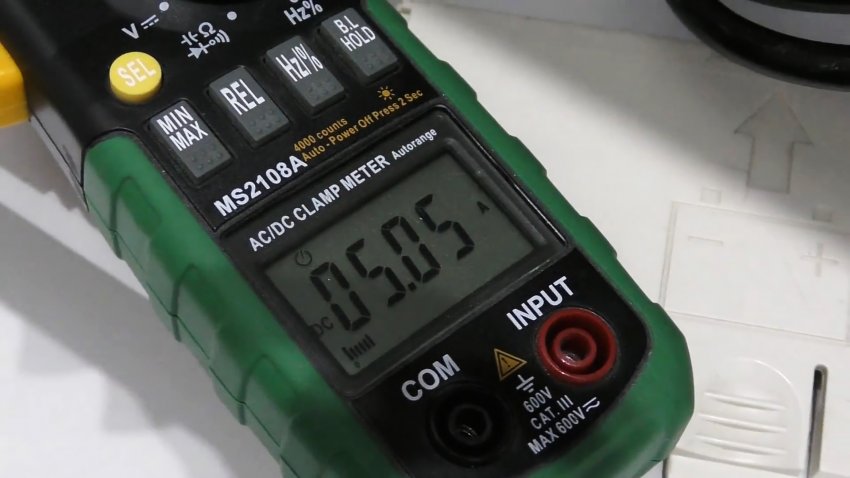

Ток зарядки.
