Модуль TP4056 - поистине уже можно назвать народным. Его применение у радиолюбителей просто бесчисленное. Используют этот модуль в основном для зарядки литий-ионных аккумуляторов формфактора 18650. Примерный ток заряда составляет 1 А.
Но не все знают, что при помощи TP4056 можно заряжать и другие аккумуляторы, например литий-полимерные, миниатюрных размеров. И, естественно, для этого необходимо снизить ток заряда. Но как это сделать?
Как доработать модуль TP4056 для зарядки АКБ других емкостей

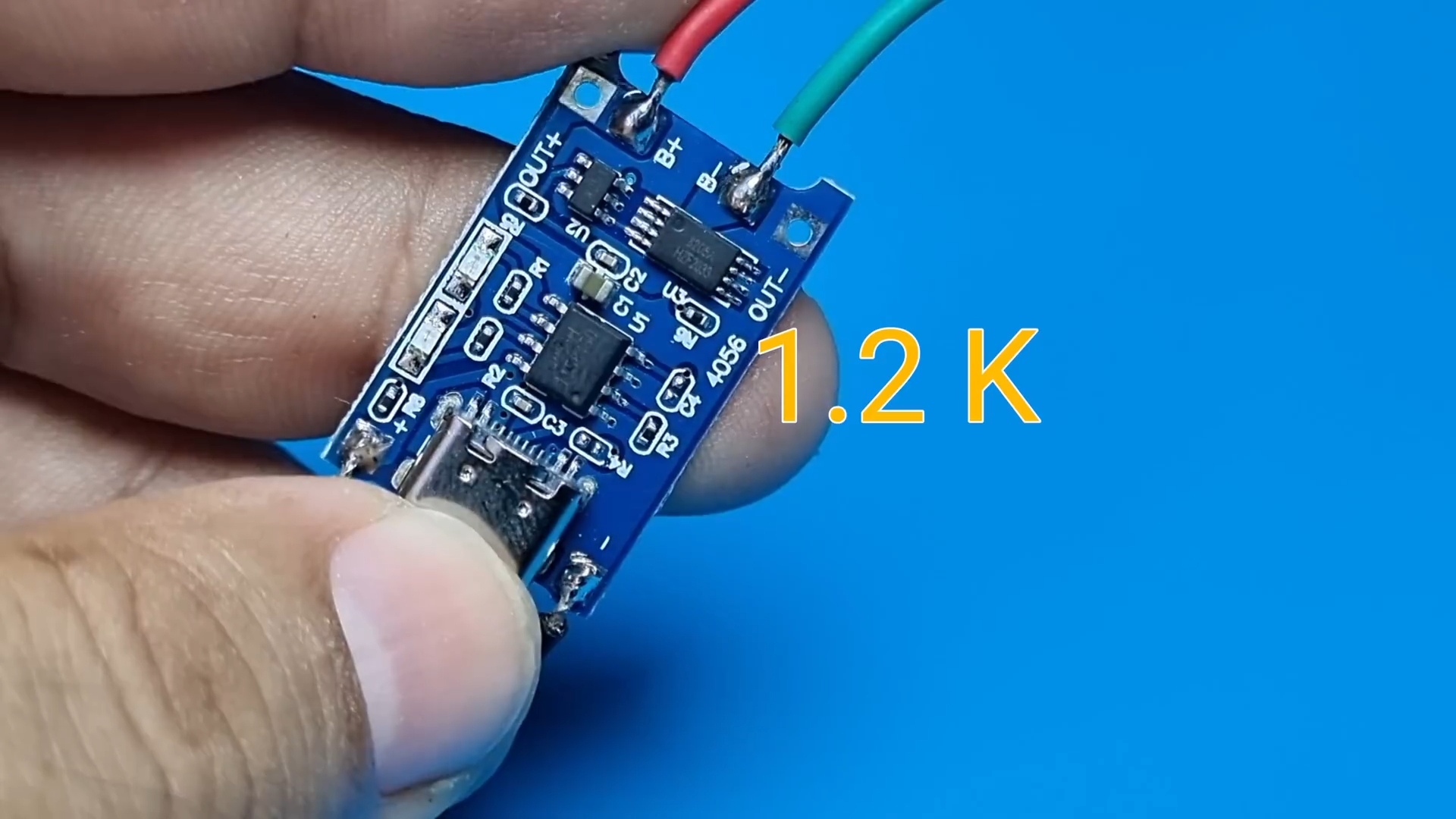

На плате модуля имеется резистор номиналом 1,2 кОм, под обозначением R3. Вот он как раз и отвечает за ток заряда.

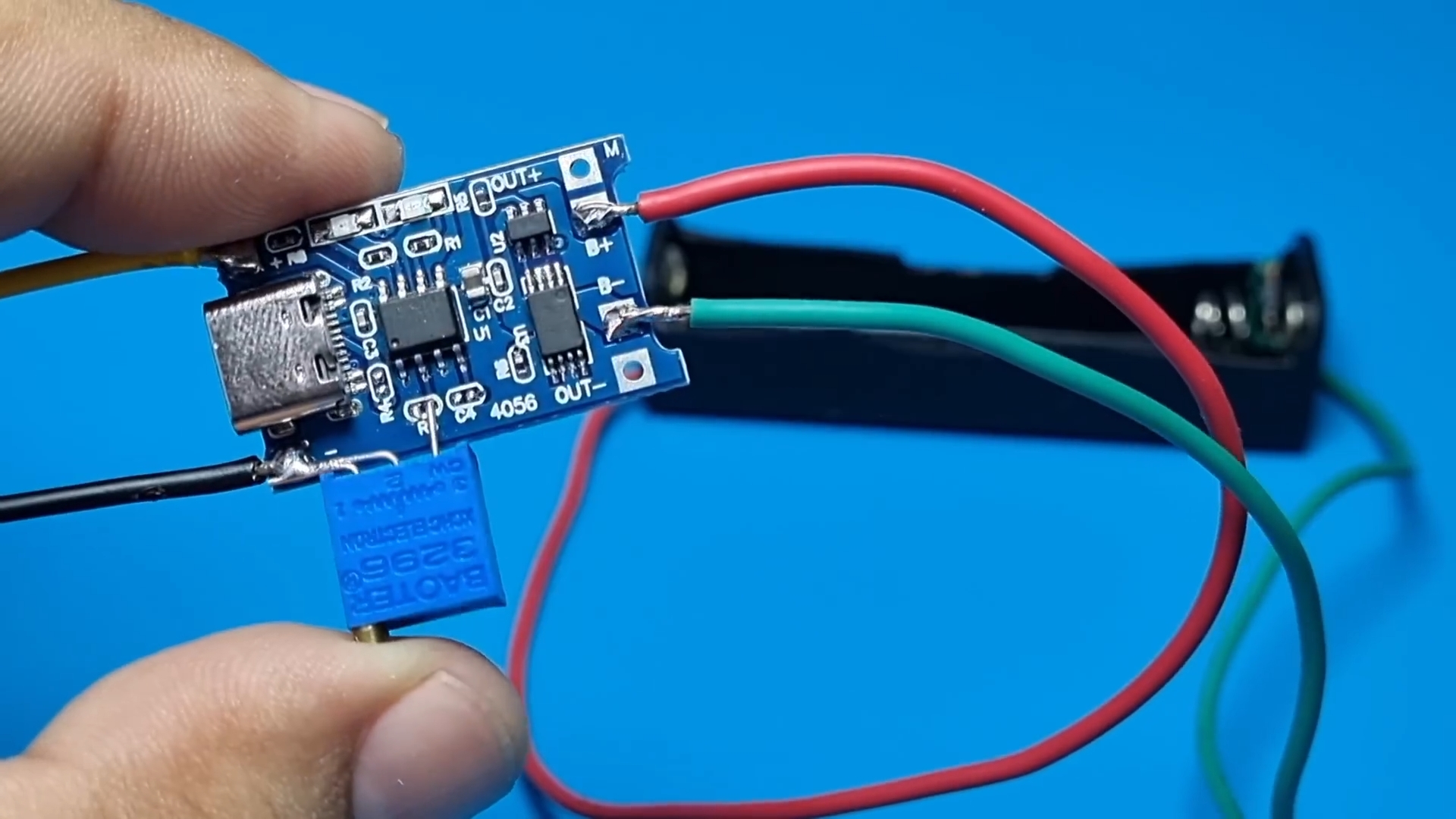

Выпаиваем его, и вместо него установим многооборотистый резистор на 10 кОм.
Подключим выход к боксу с АКБ 18650. И уже на нем установим другой ток для нового аккумулятора.

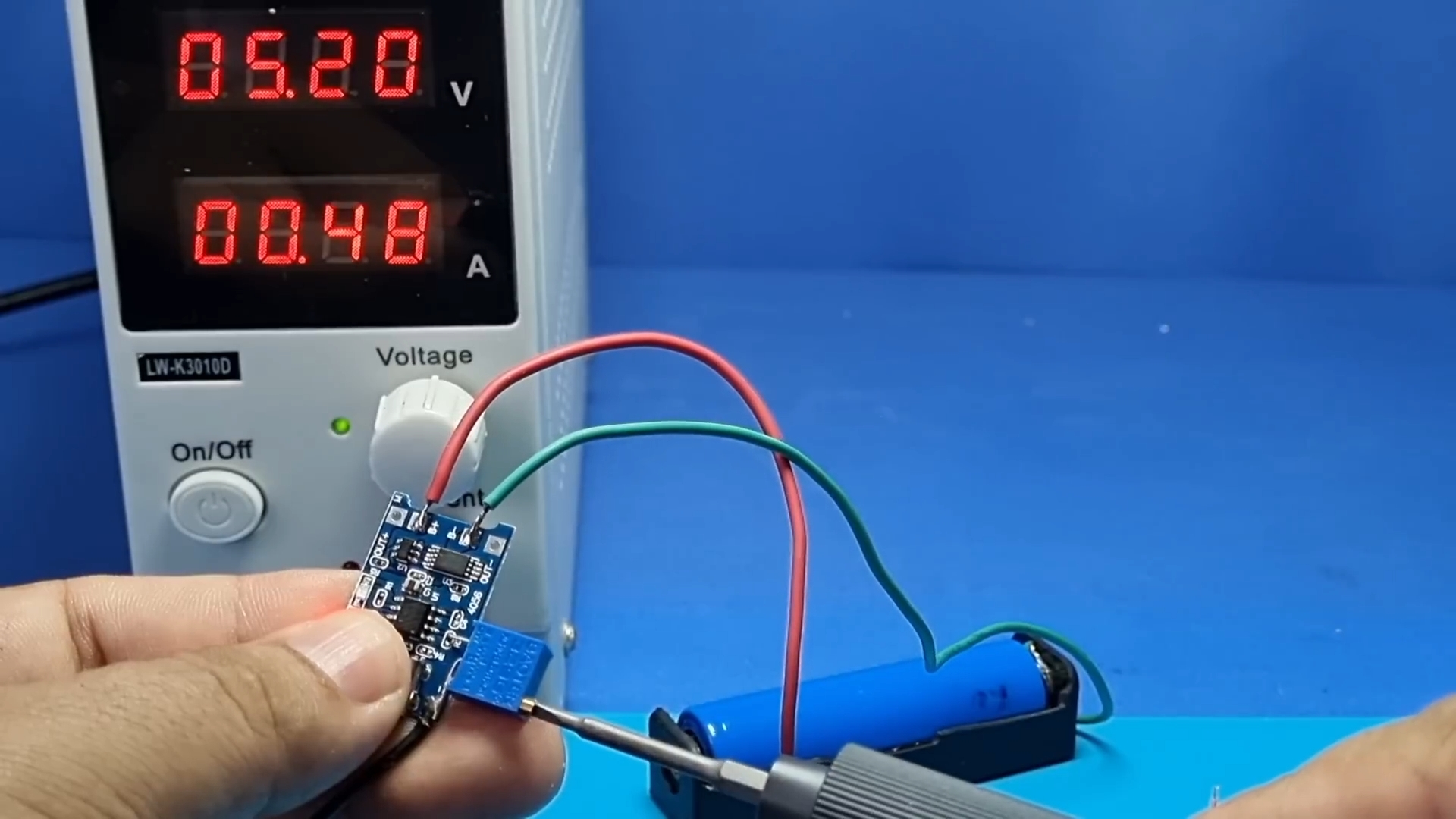

Подаем питание и вращением ручки резистора добиваемся тока зарядки 200 мА.

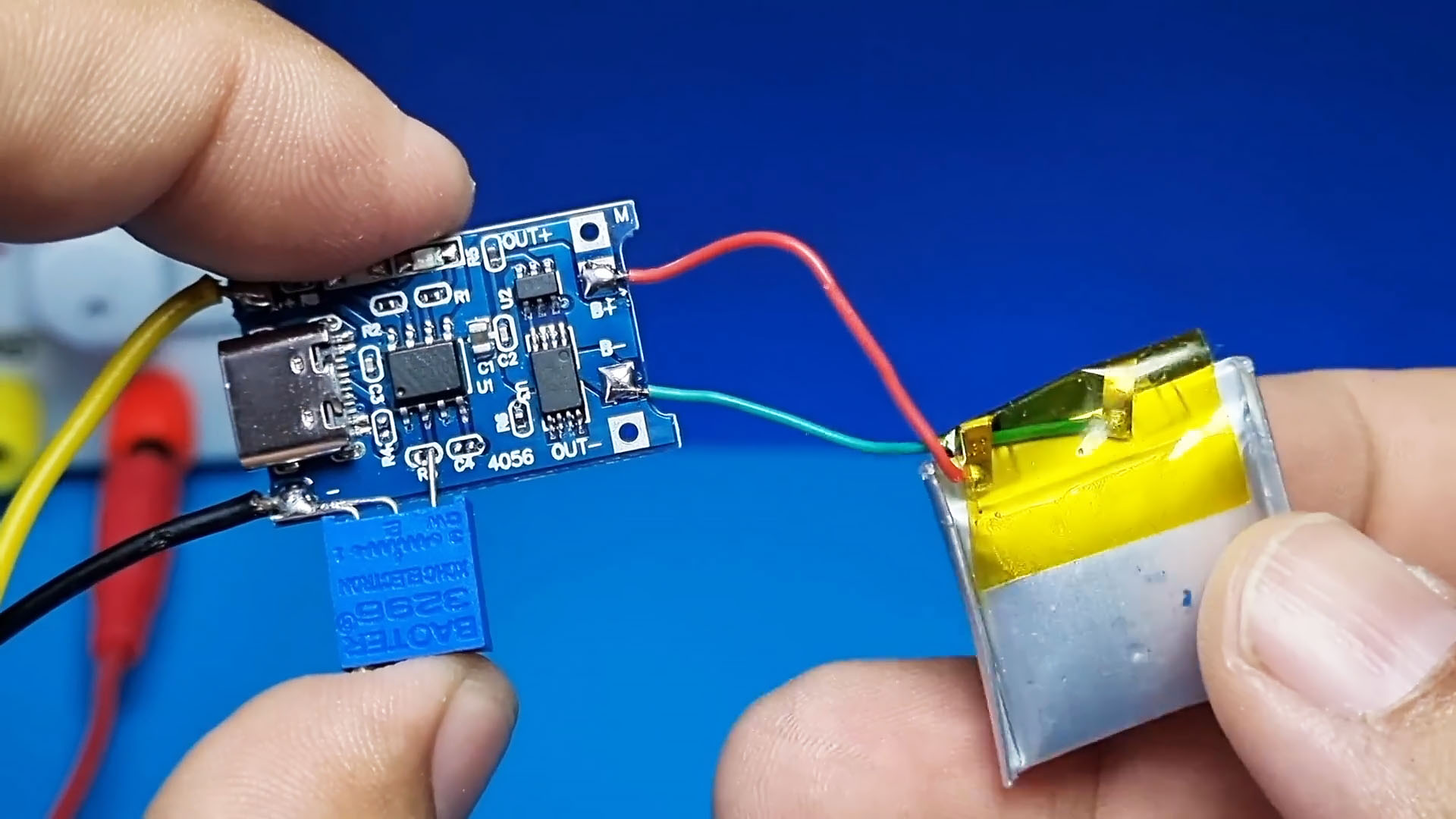

Все готово. Теперь можно подключить нужный литий-полимерный аккумулятор малой емкости и не беспокоиться о большом токе.

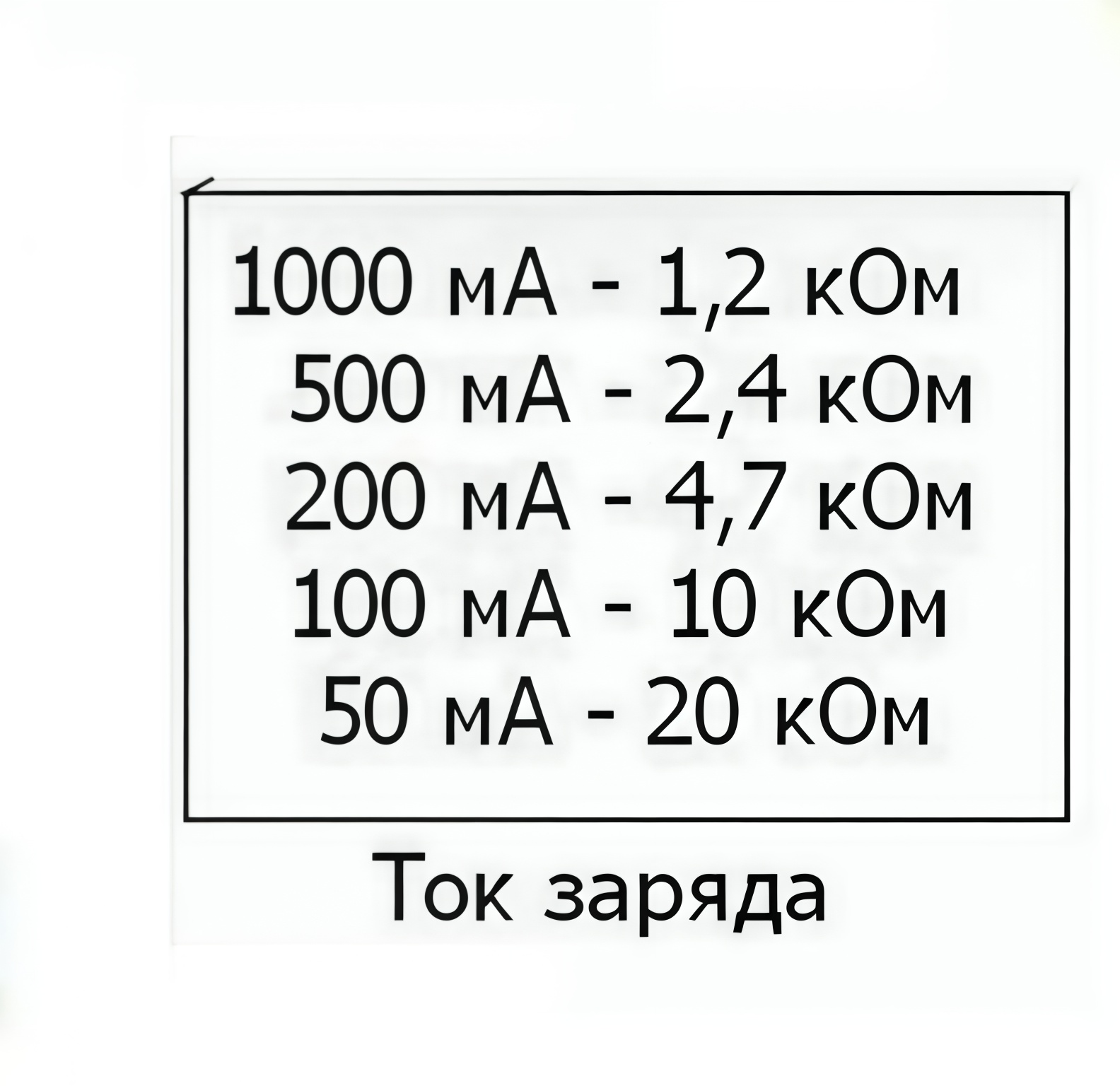

Кстати, из даташита на микросхему можно на место R3 установить сразу постоянный резистор другого номинала, чтобы получить нужный ток. И эта таблица нам поможет.
