Данная конструкция аппарата для точечной сварки очень надежна и проста для повторения. За основу взят трансформатор от старой микроволновой печи. В роли таймера - китайский модуль. Дефицитных деталей нет, сварочную ручку можно, конечно, приобрести готовую, ну или сделать по процессу ниже.
Такой аппарат отлично подойдет для контактной сварки литий-ионных аккумуляторов для бытовых нужд. Хочется повторить, что конструкция очень надежная и неприхотливая.

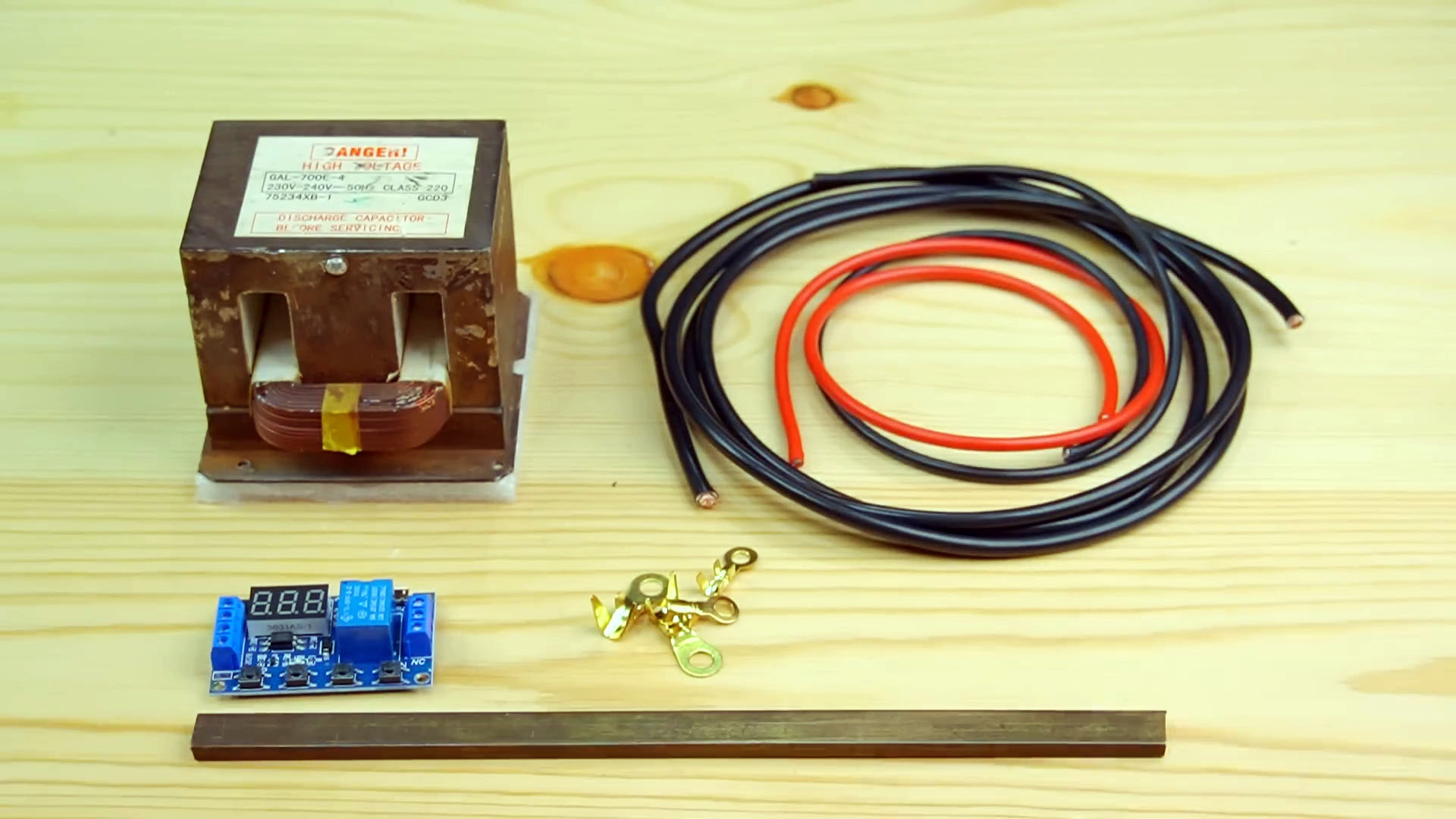

Понадобится
- 1. Трансформатор от старой микроволновки.
- 2. Медный провод 10 кв. мм (2 метра)
- 3. Схема таймера XY-J02.
- 4. Медная шина.
- 5. Деревянное основание.
- 6. Силиконовый провод 12 AWG (3,4 кв.мм.)
- 7. Кнопка без фиксации.
- 8. Предохранитель на 20 А.
- 9. Лепестковые наконечники.
- 10. Блок питания постоянного тока на 9 Вольт.
Подготовка трансформатора

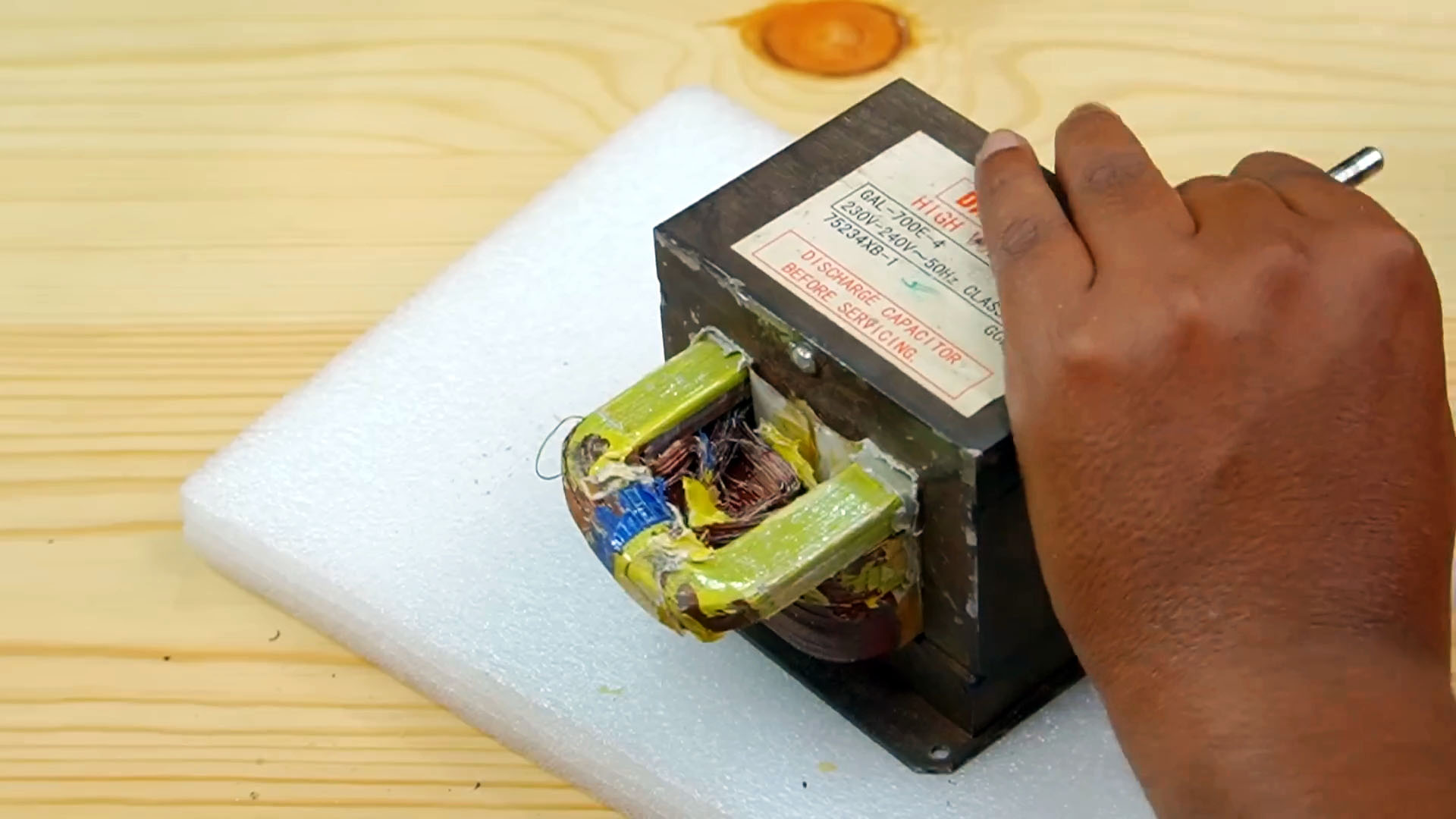

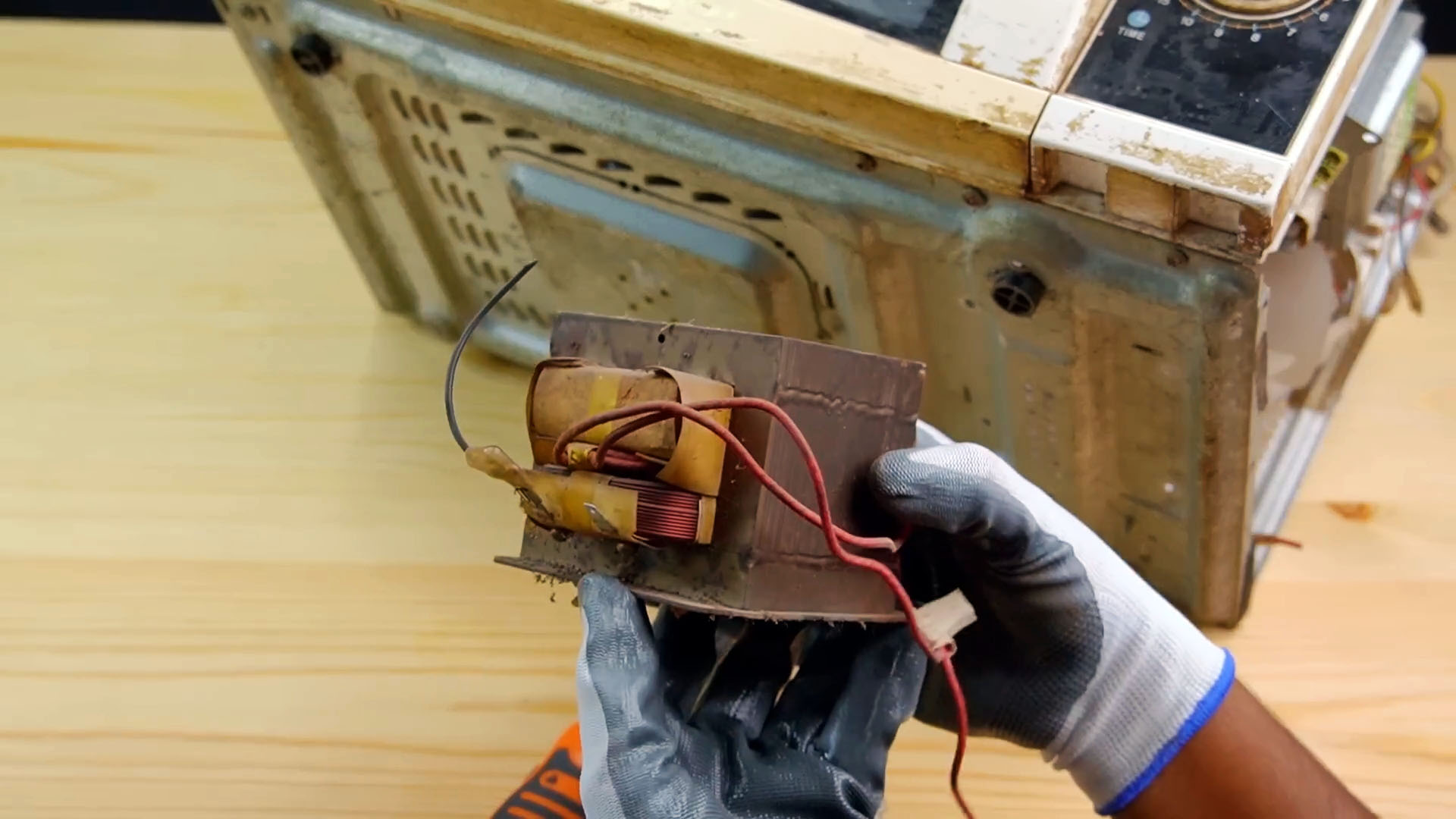

Первым делом необходимо вытащить трансформатор из микроволновой печи.

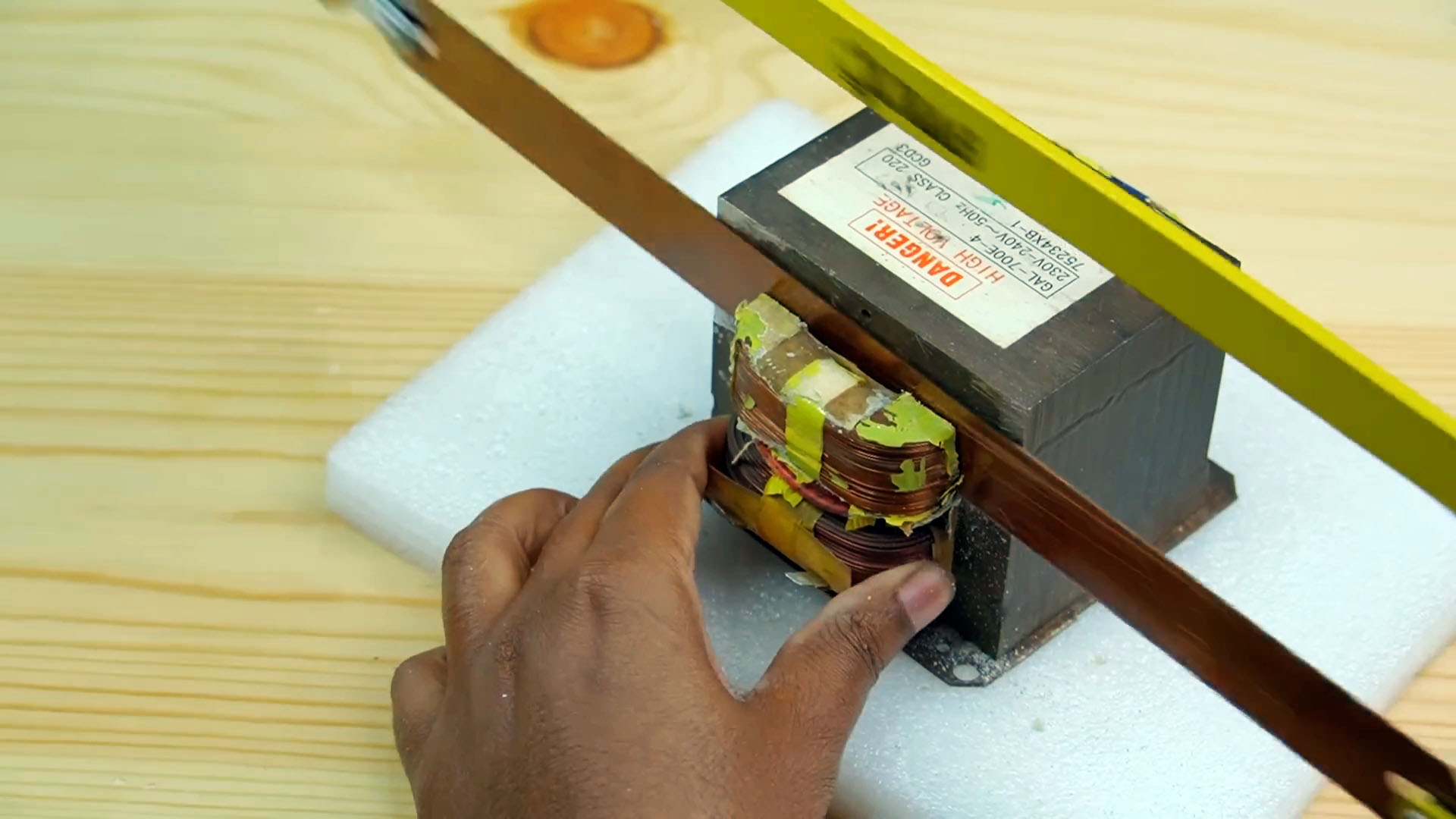

Вторичную обмотку спиливаем ножовкой. Так как трансформатор был повышающий, вторичная обмотка имеет меньший диаметр проволоки и большее количество витков. Небольшую обмотку накала катода магнетрона тоже удаляем.

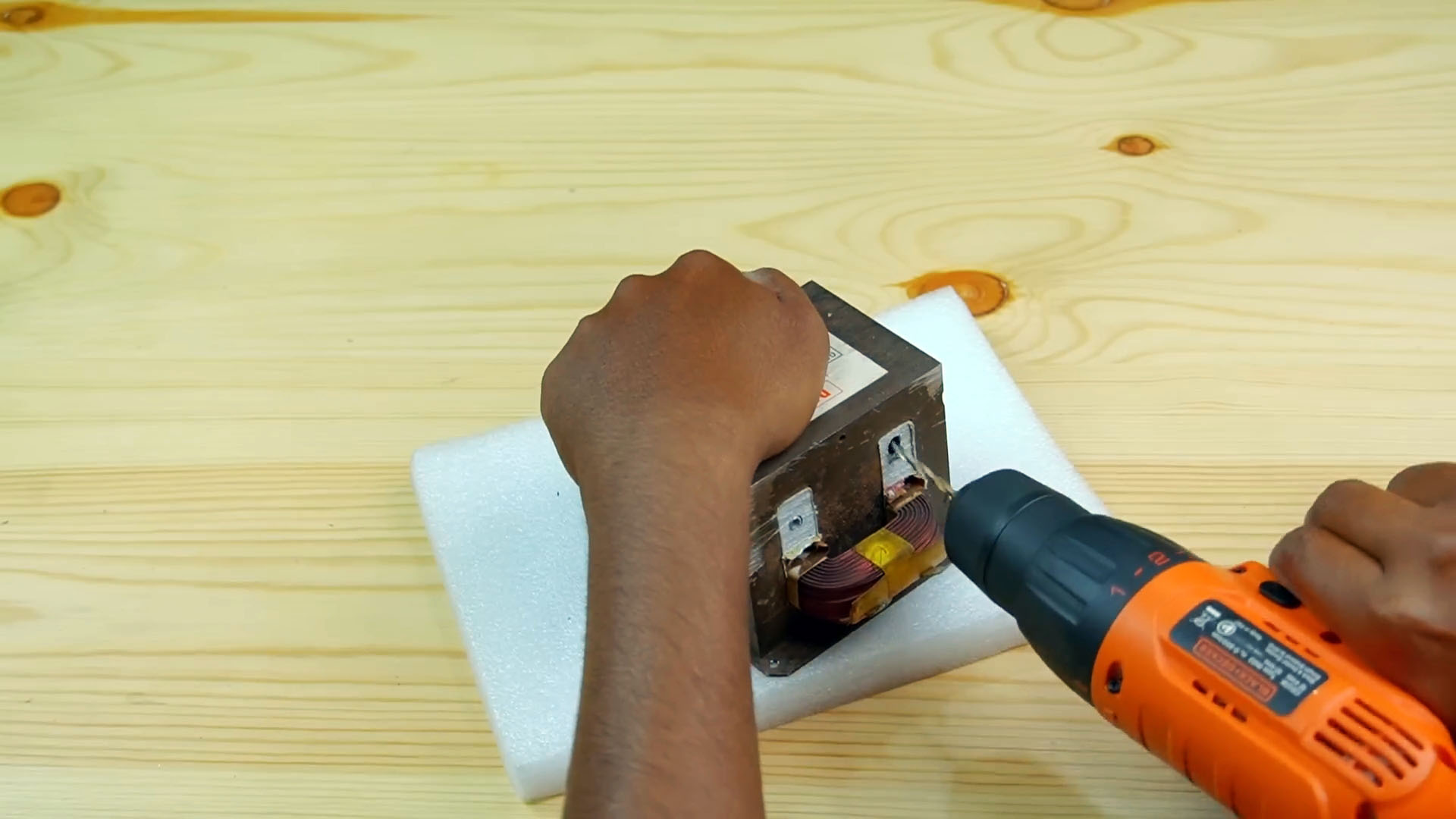

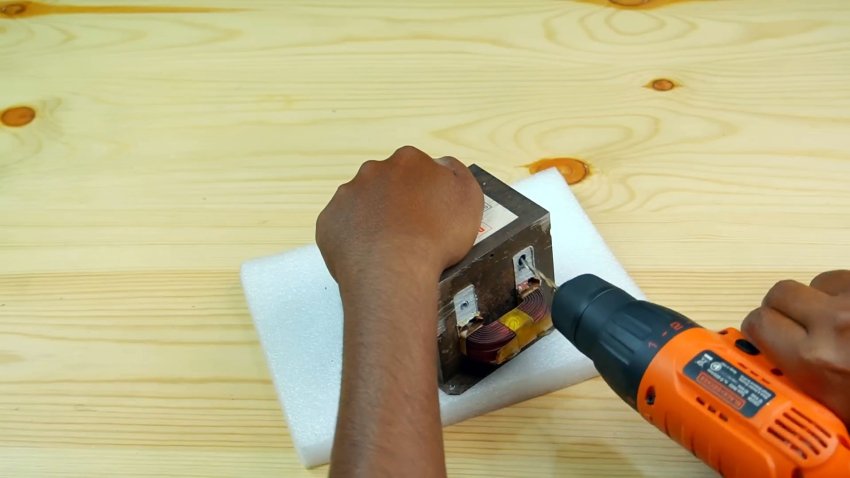

Высверливаем дрелью или шуруповертом.
Выбиваем обмотку.
Как сделать надежный аппарат для точечной сварки

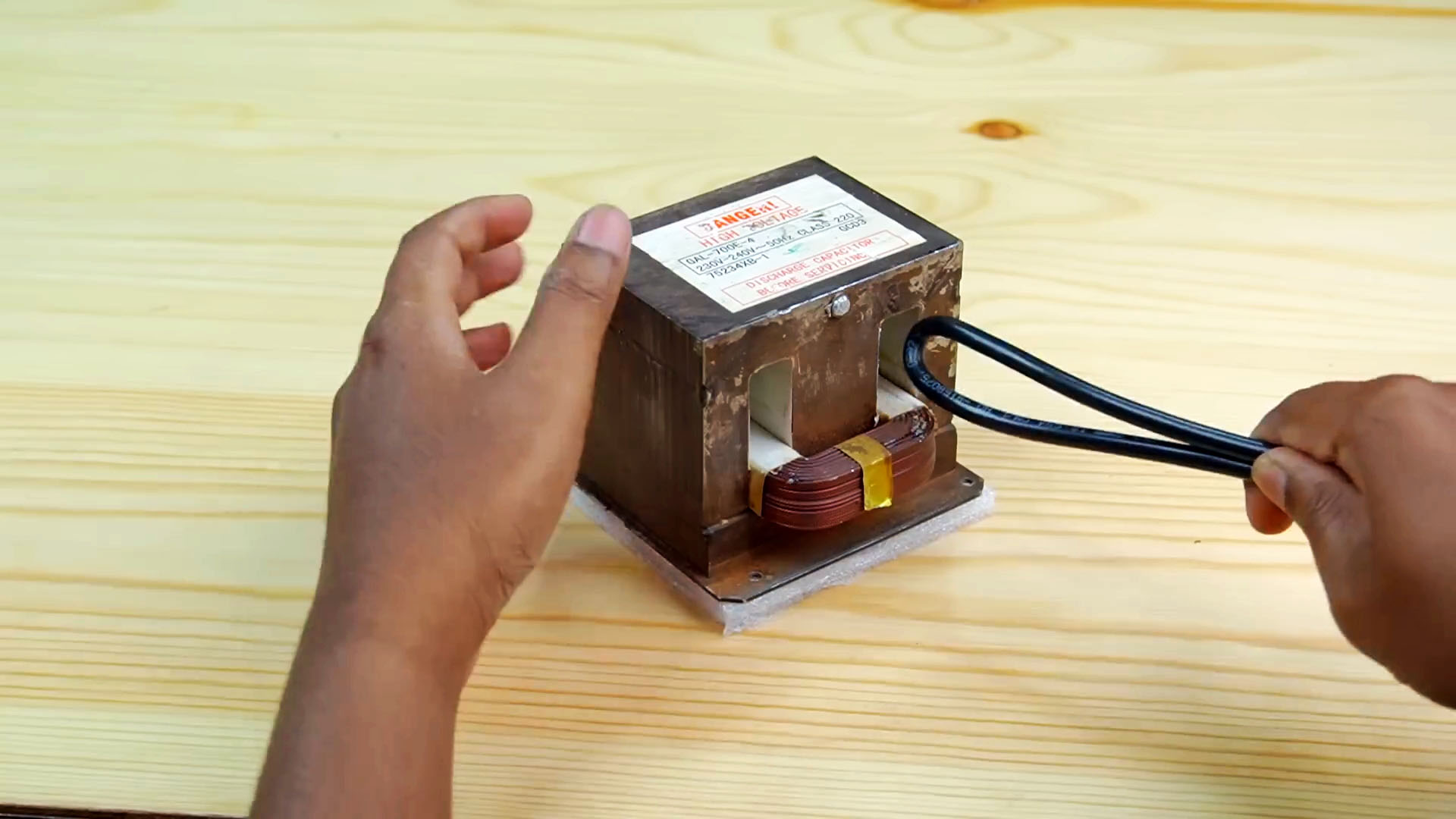

Теперь необходимо намотать свою вторичную обмотку. Для этого берем медный провод сечением 10 кв. мм и длиной 2 метра. Намотку будем вести двойным проводом. Сгибаем провод пополам и мотаем 3 витка.

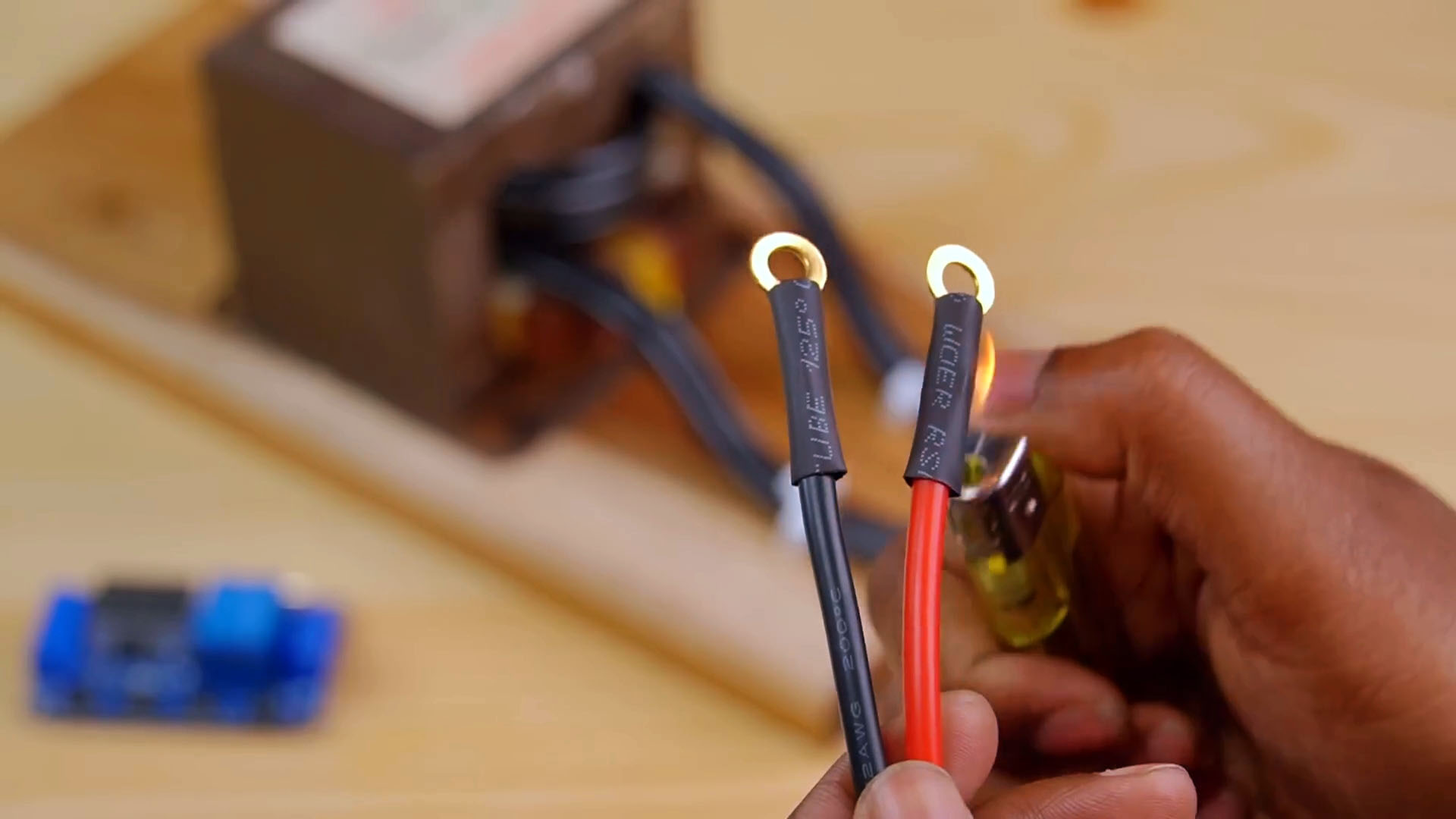

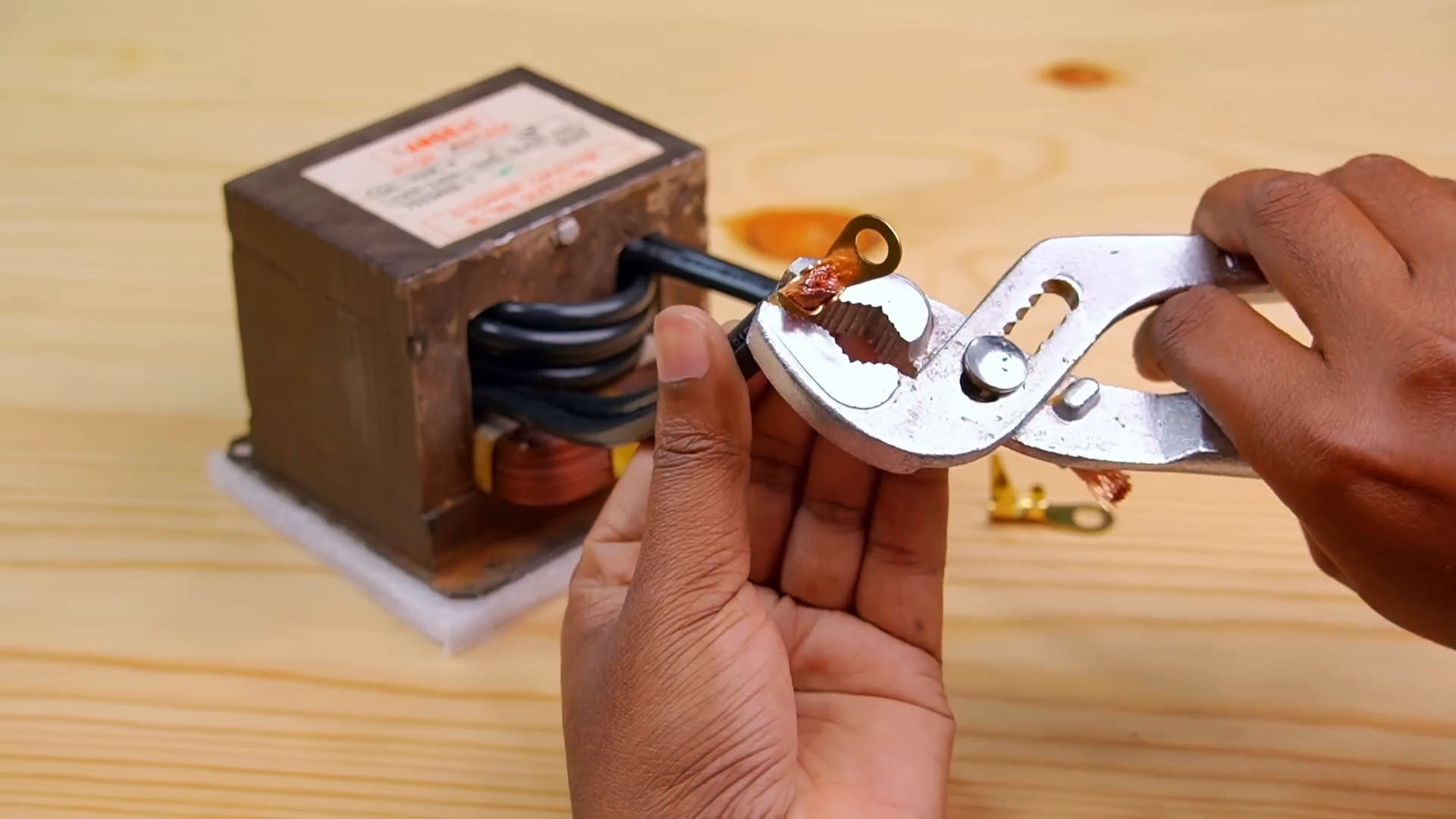

Концы проводов соединяем и обжимаем наконечниками. Изолируем термоусадкой.

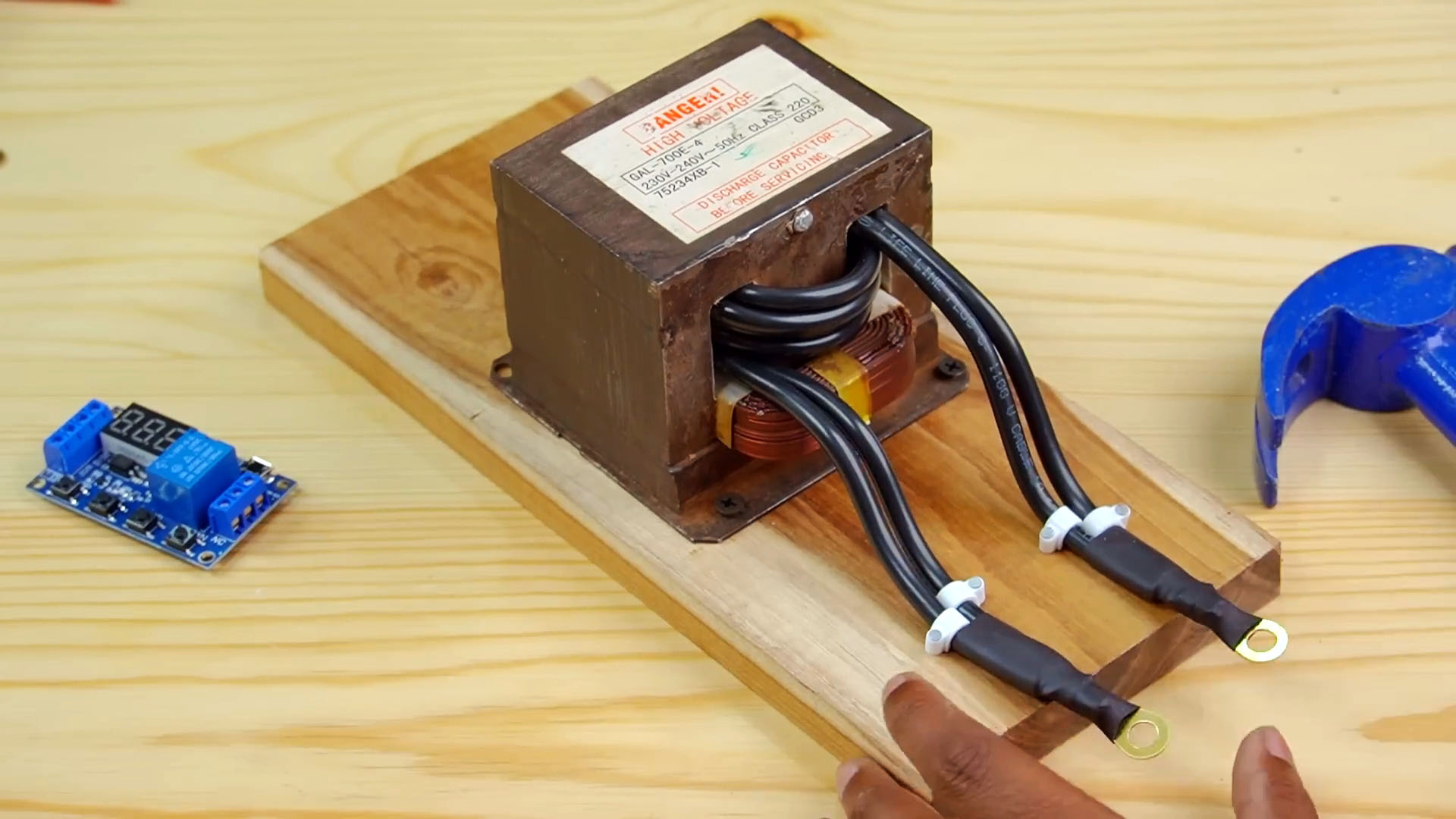

Трансформатор устанавливаем на деревянное основание, фиксируем саморезами. Вывода фиксируем пластиковыми скобами для прокладки кабеля.
Изготовление ручки для контактной сварки

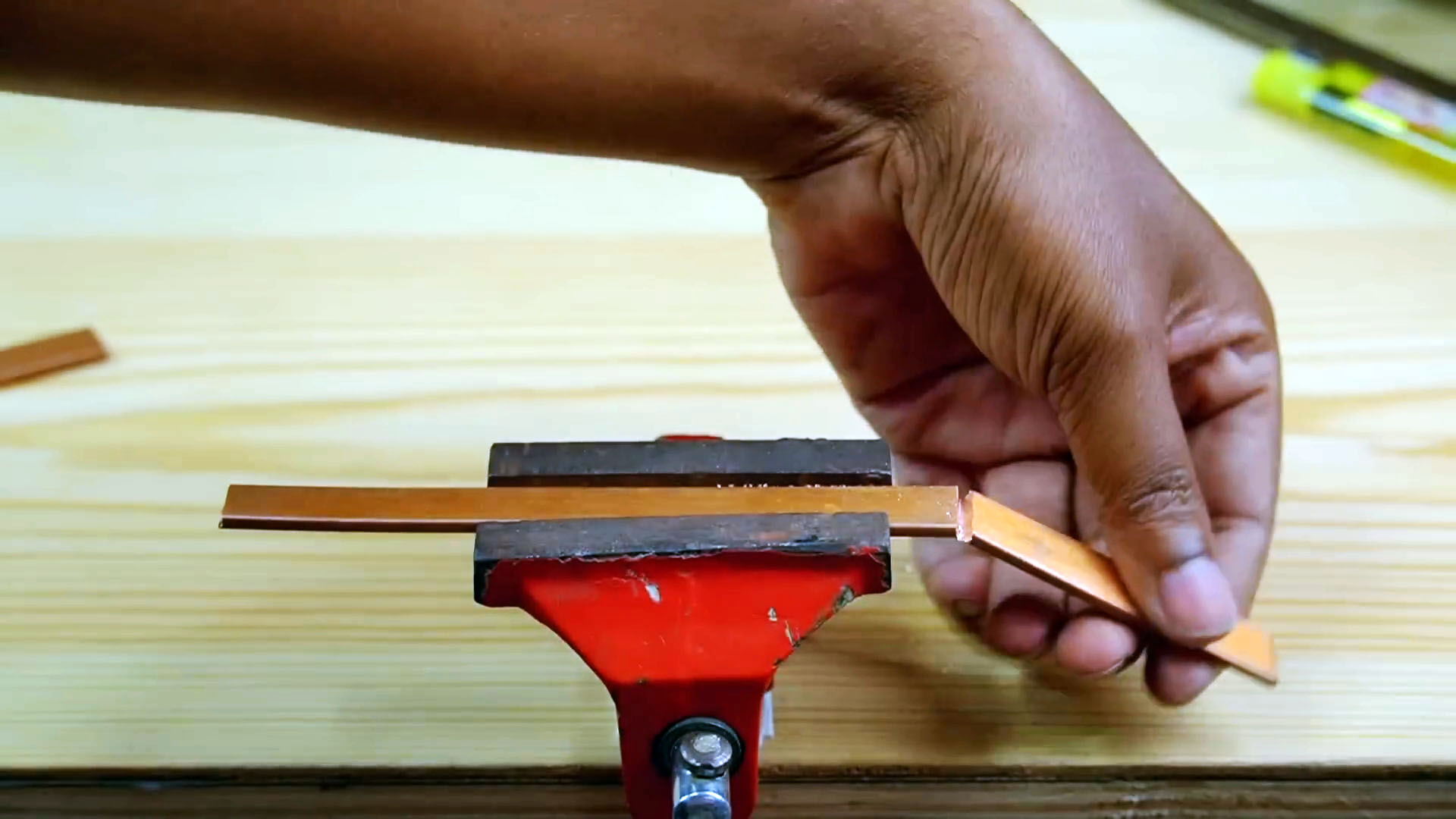

От медной шины отпиливаем 4 отреза: 2 по 7 см и 2 по 1 см.

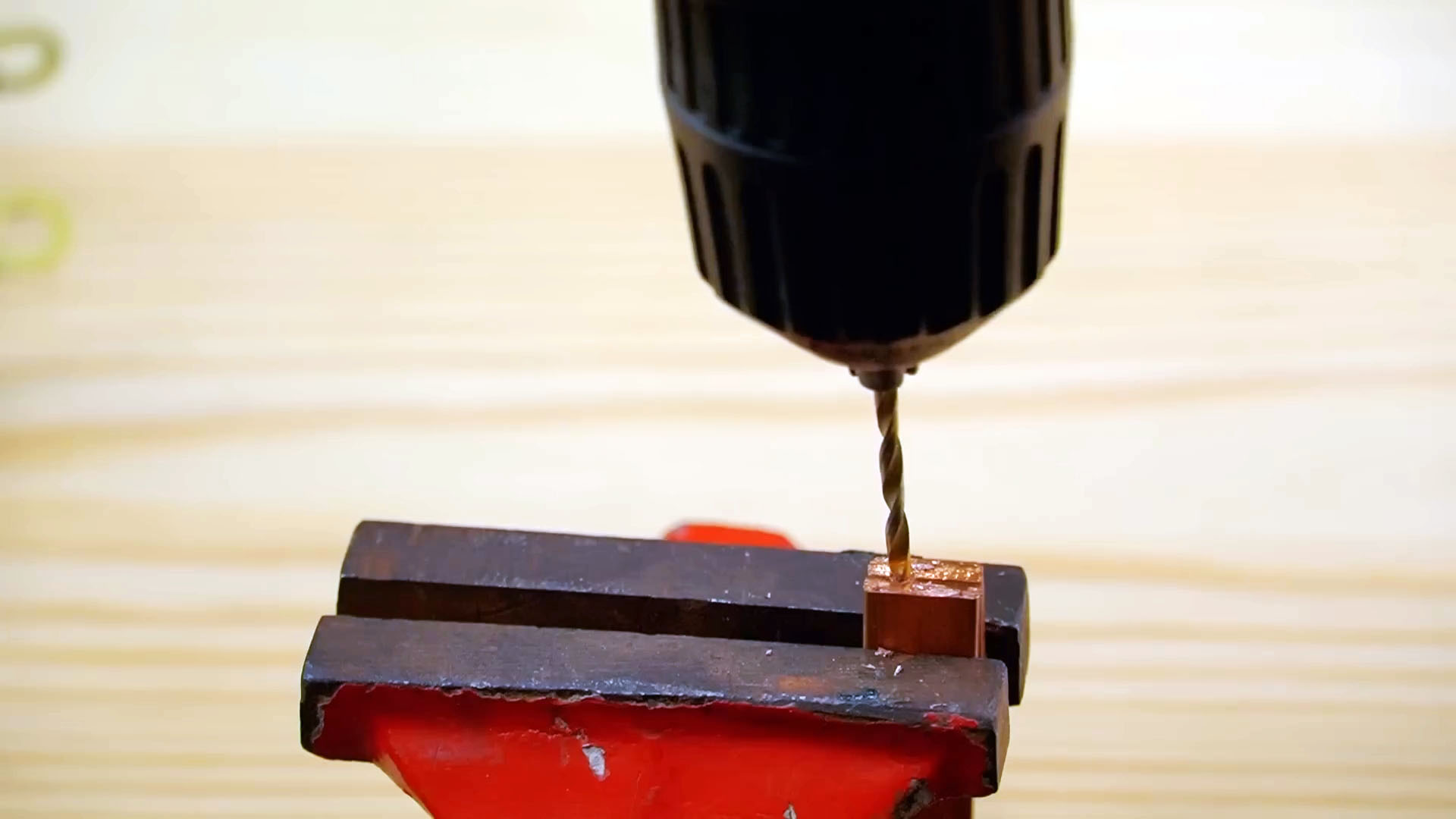

В тиках зажимаем отрезок 7 см и 1 см вместе и просверливаем посадочное место для тонкого электрода.

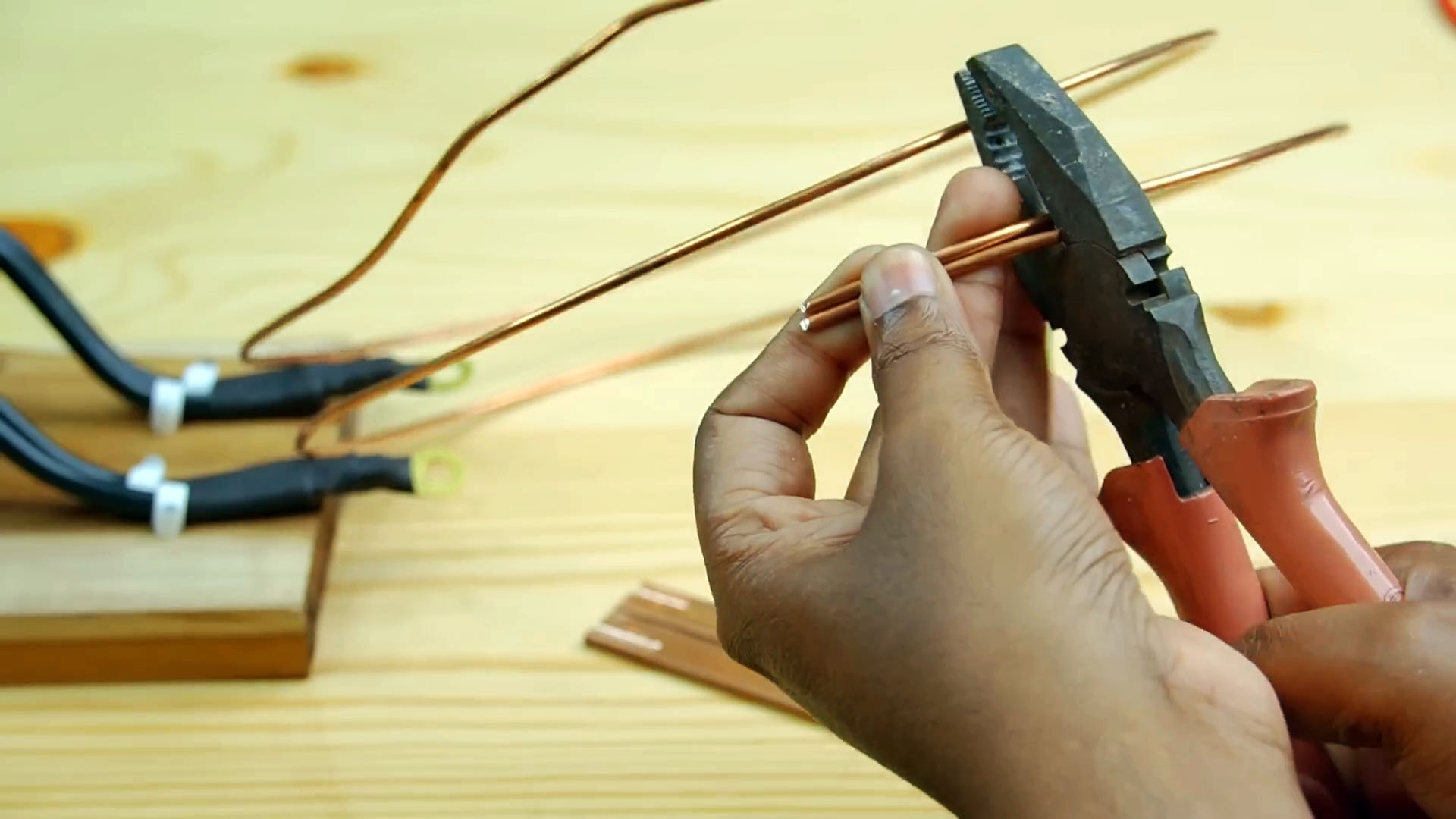

Из одножильного провода делаем электроды. Откусываем отрезки по 4 см.

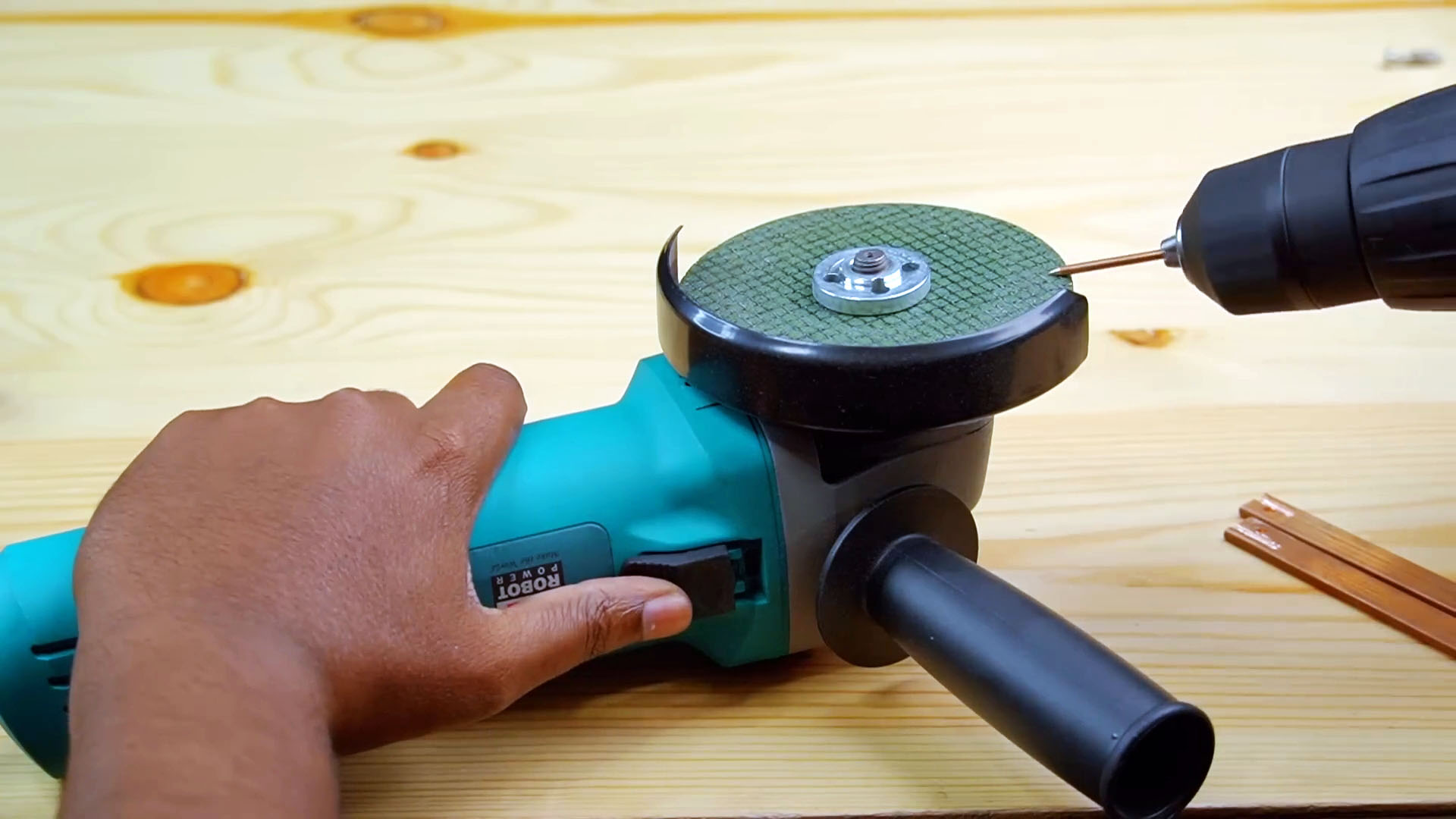

Затачиваем с одной стороны при помощи шуруповерта и диска болгарки.

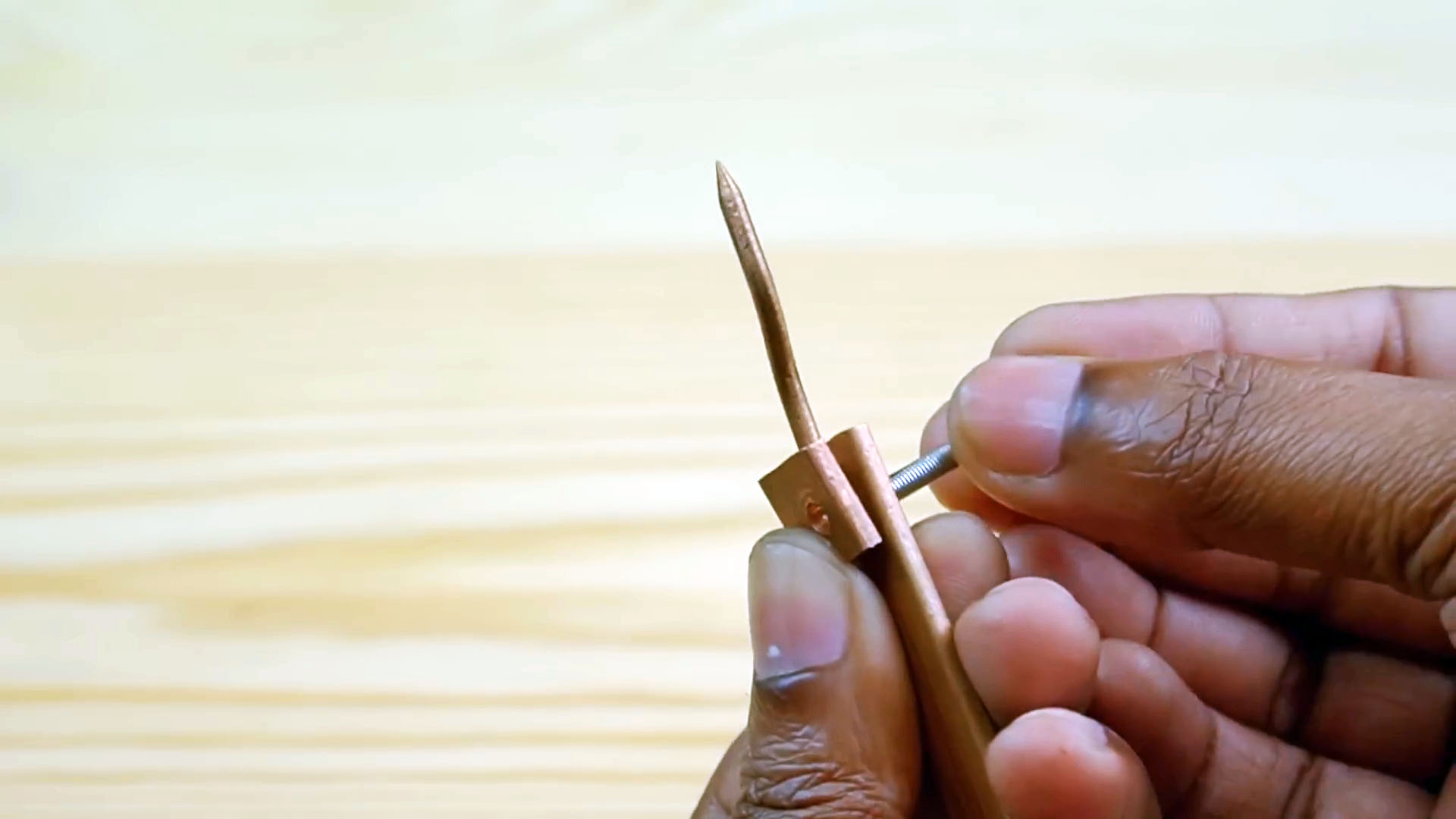

Зажимаем электроды в шине, предварительно изогнув.

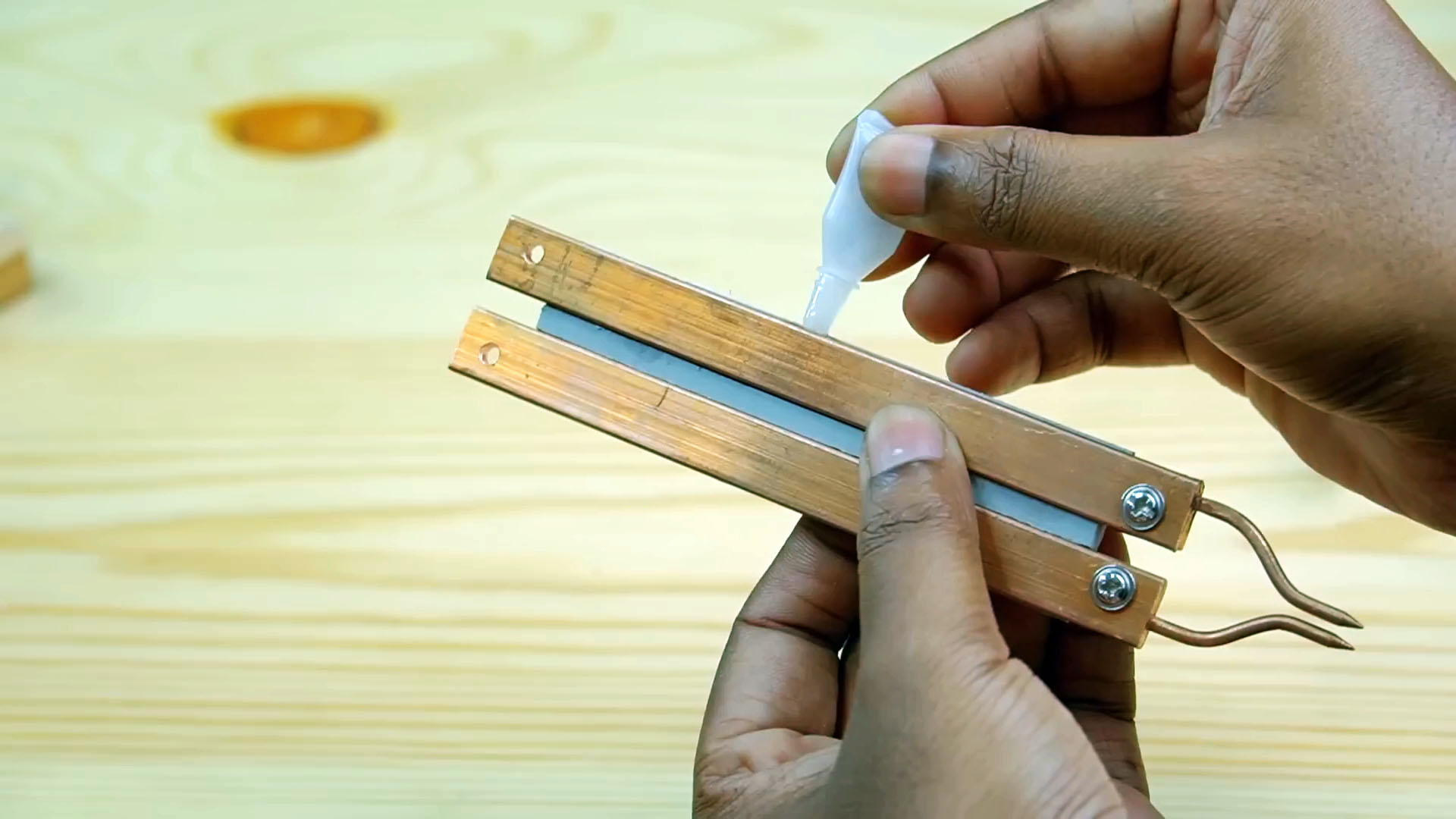

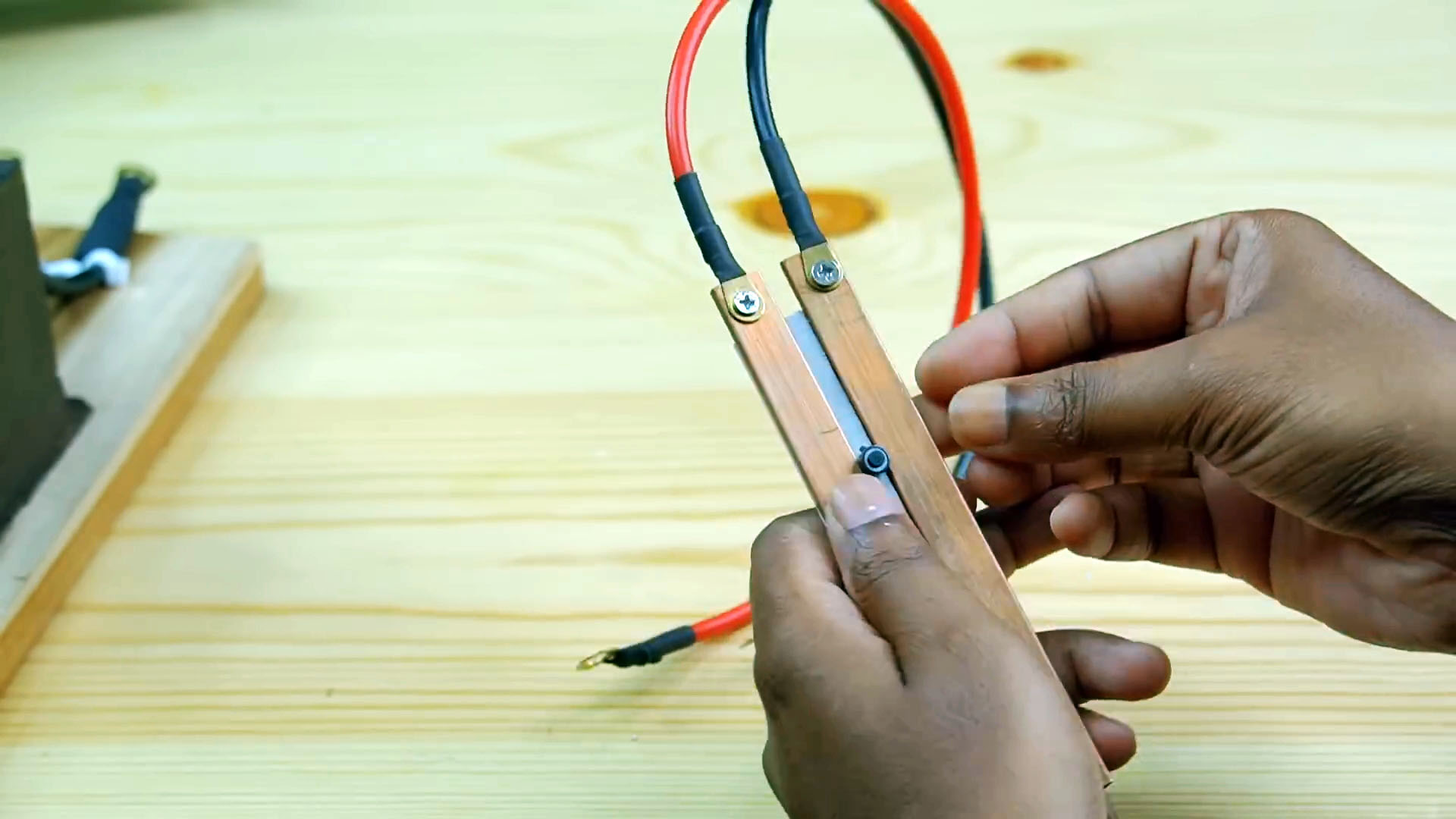

Шины фиксируем суперклеем на пластиковом основании.
В центре сверлим отверстие и устанавливаем тактовую кнопку.

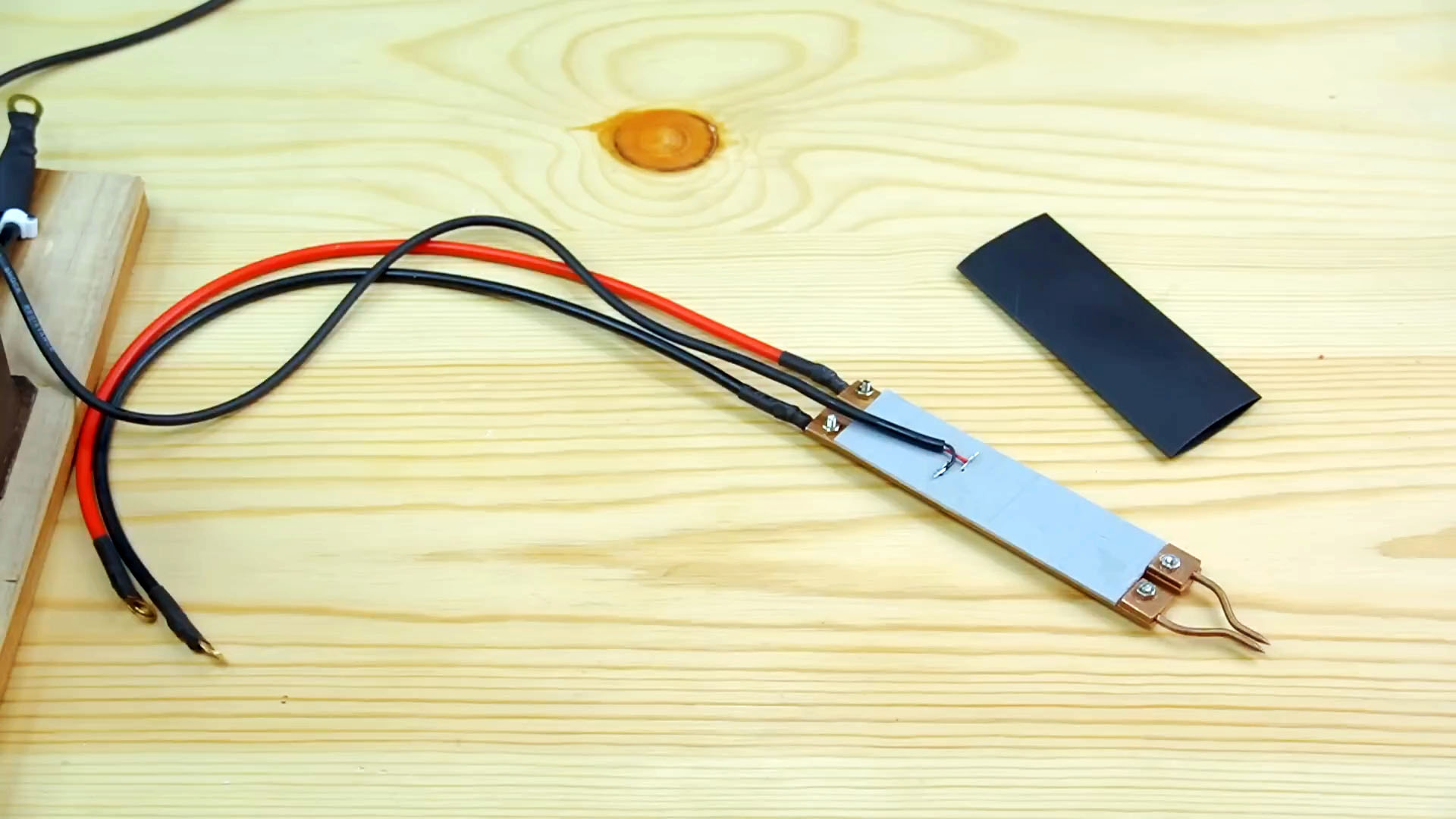

Делаем соединительные провода из провода сечением 3,4 кв.мм.
Подключаем к шине. Припаиваем провода к кнопке.

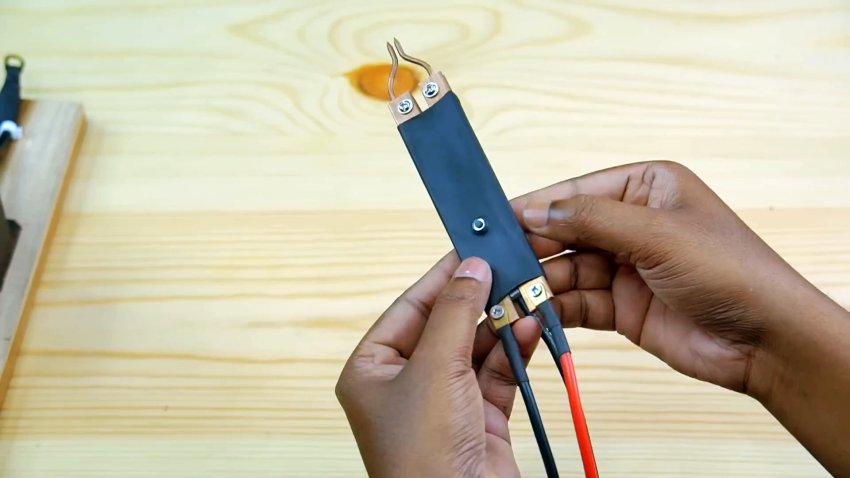

Изолируем термоусадкой, делаем вырез под кнопку.

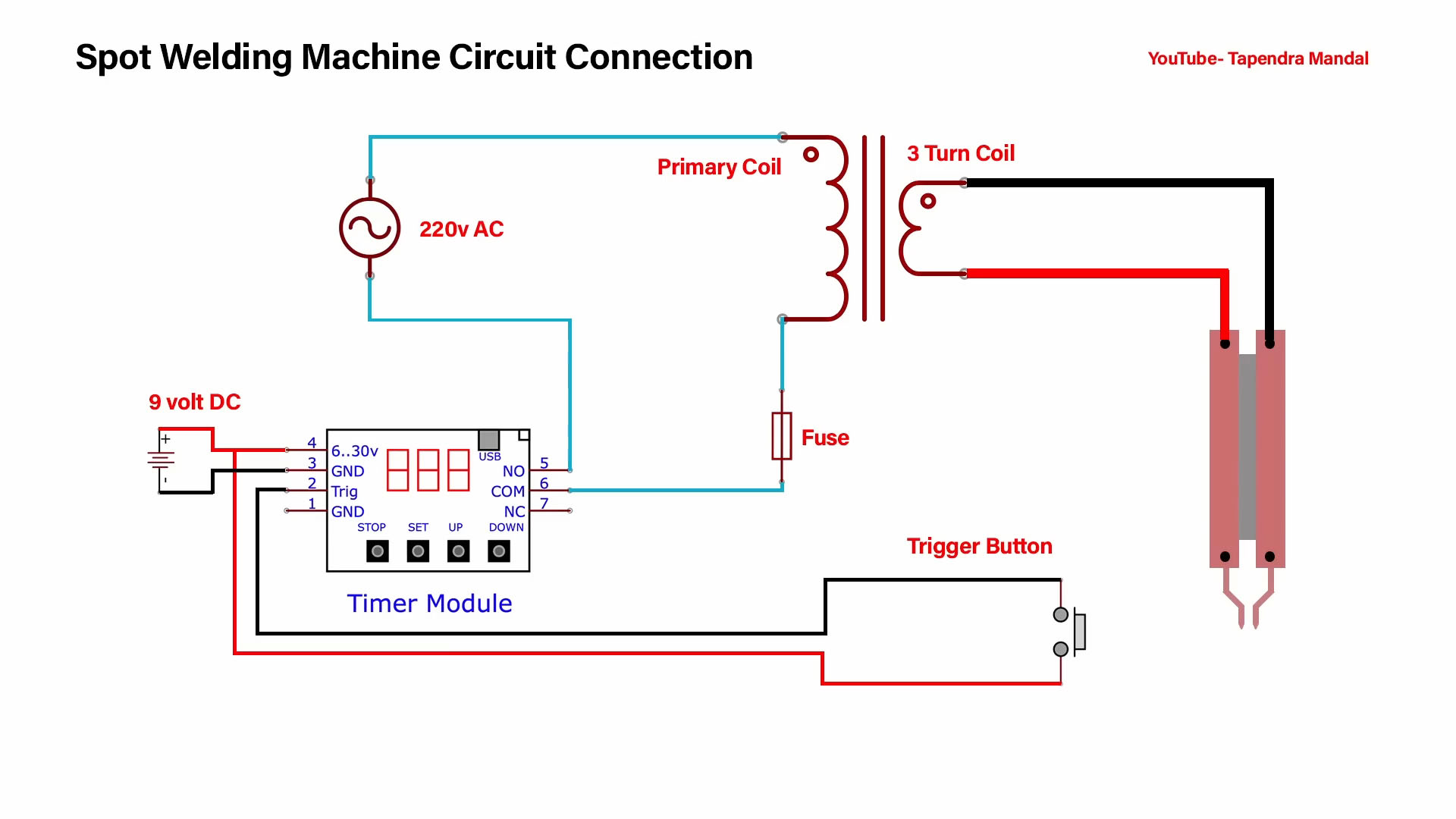

Схема аппарат для точечной сварки

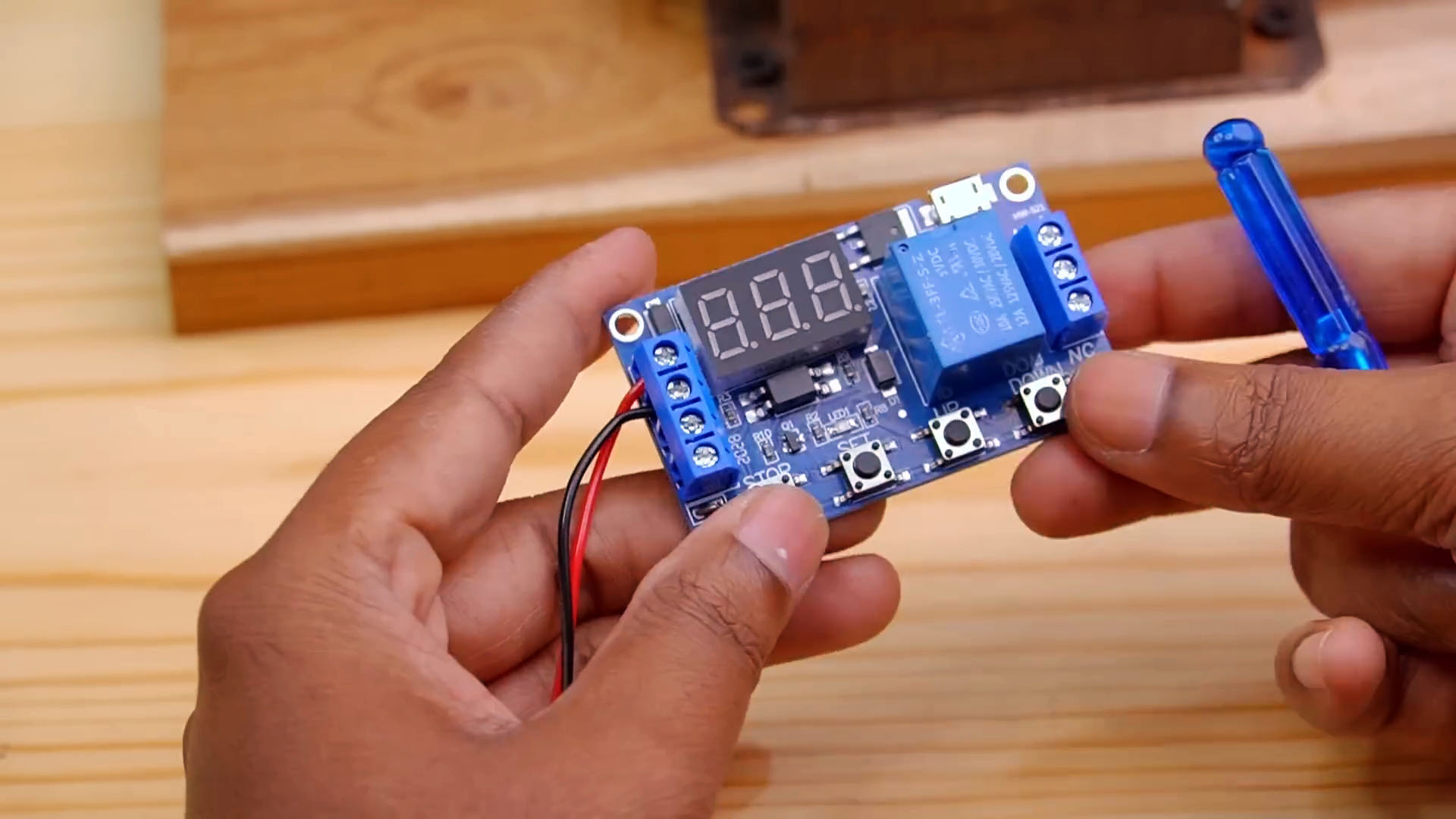

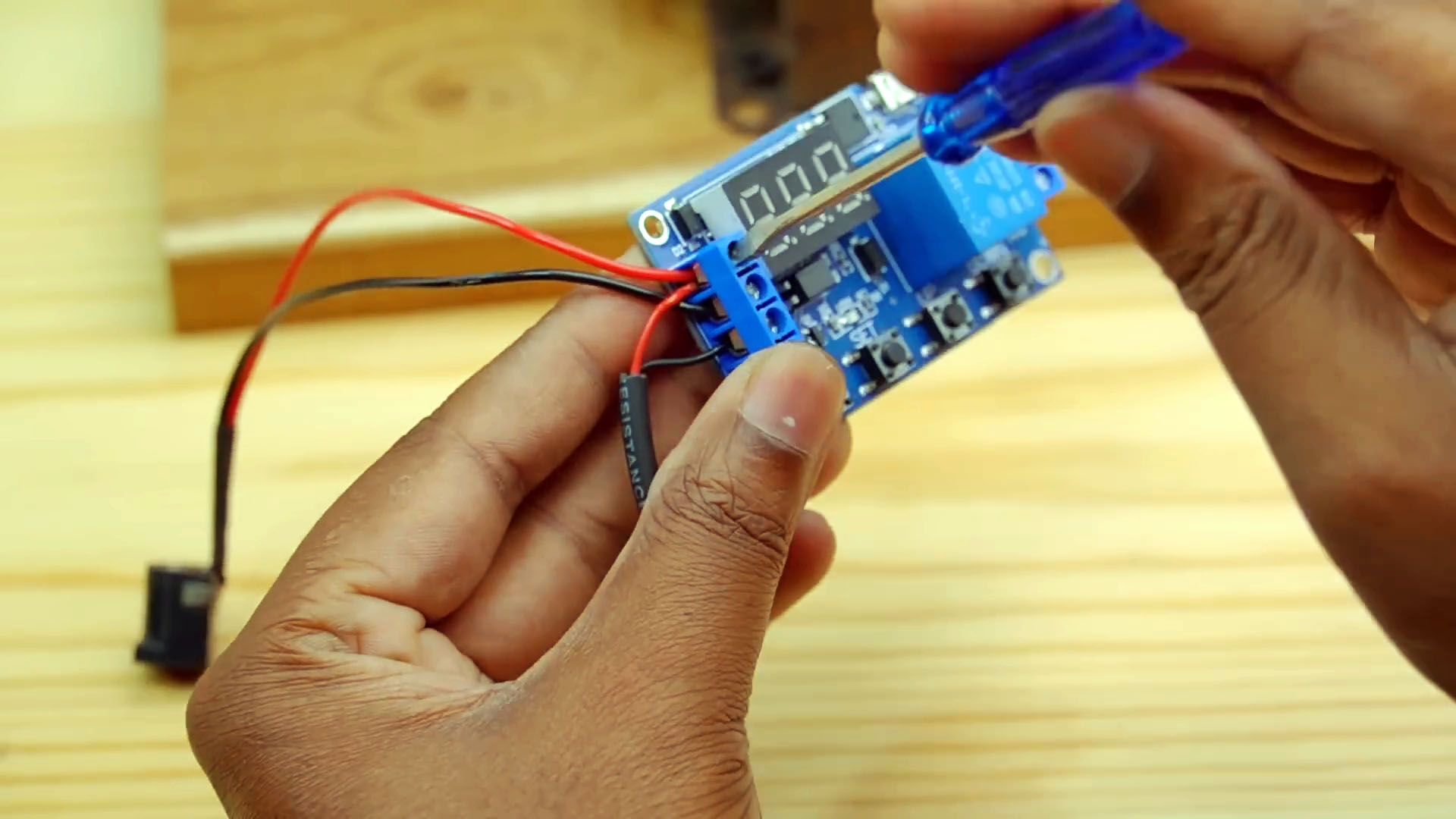

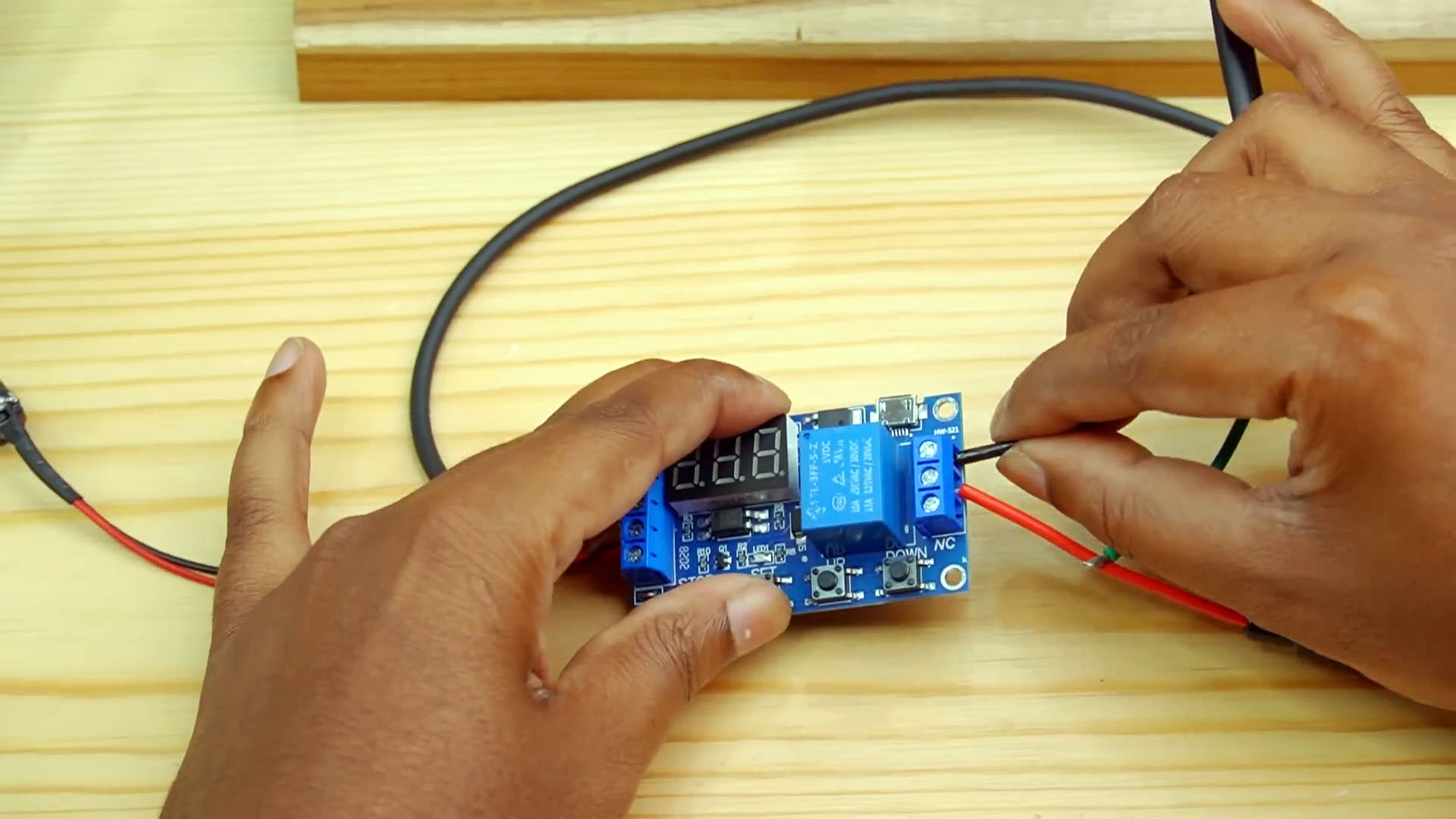

Переходим непосредственно к сборке аппарата согласно схемы. К модулю подключаем разъем питания.
Подключаем вывода от кнопки.

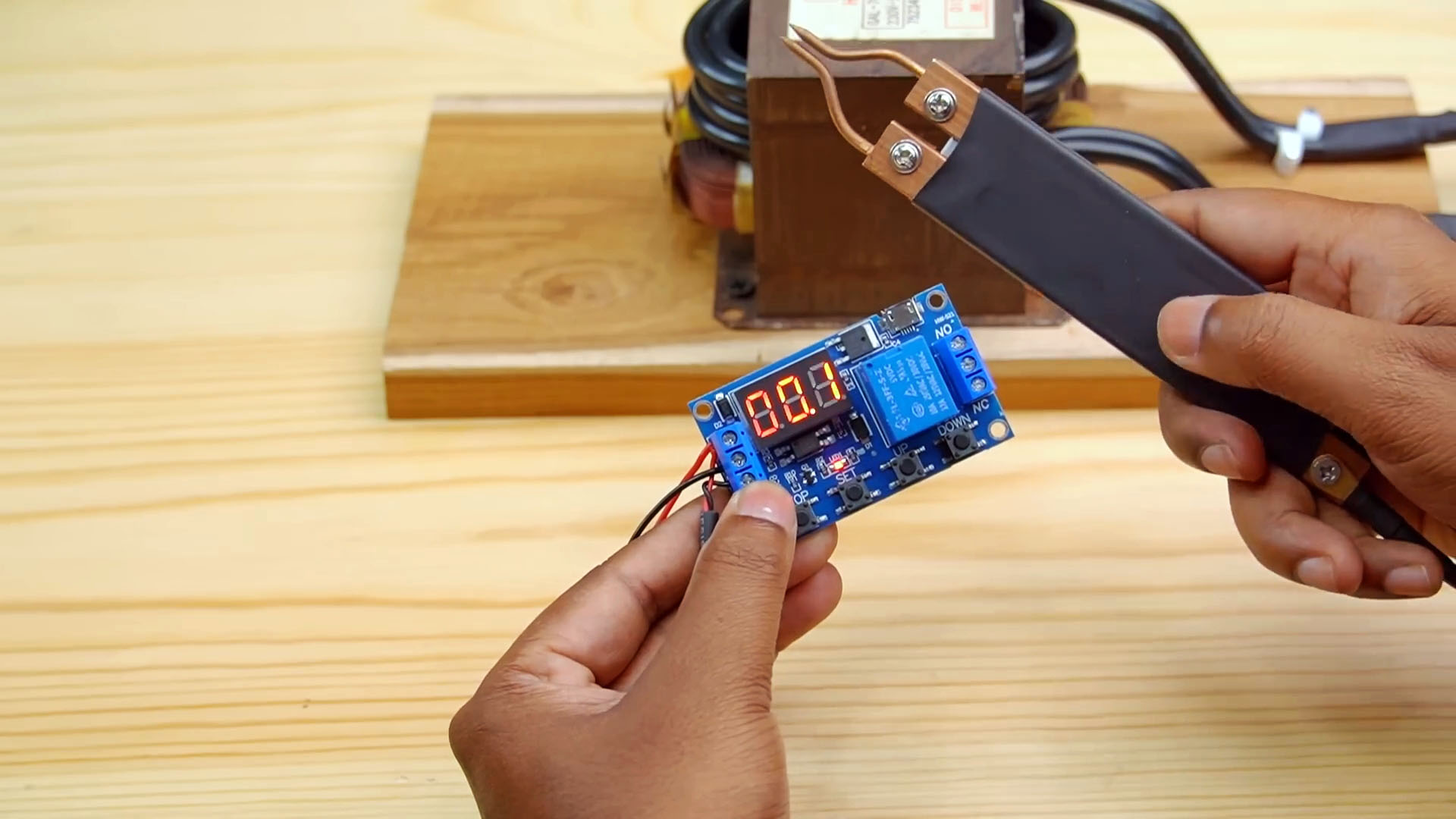

Подаем питание с блока на модуль XY-J02, нажимаем кнопку, проверяем работу.

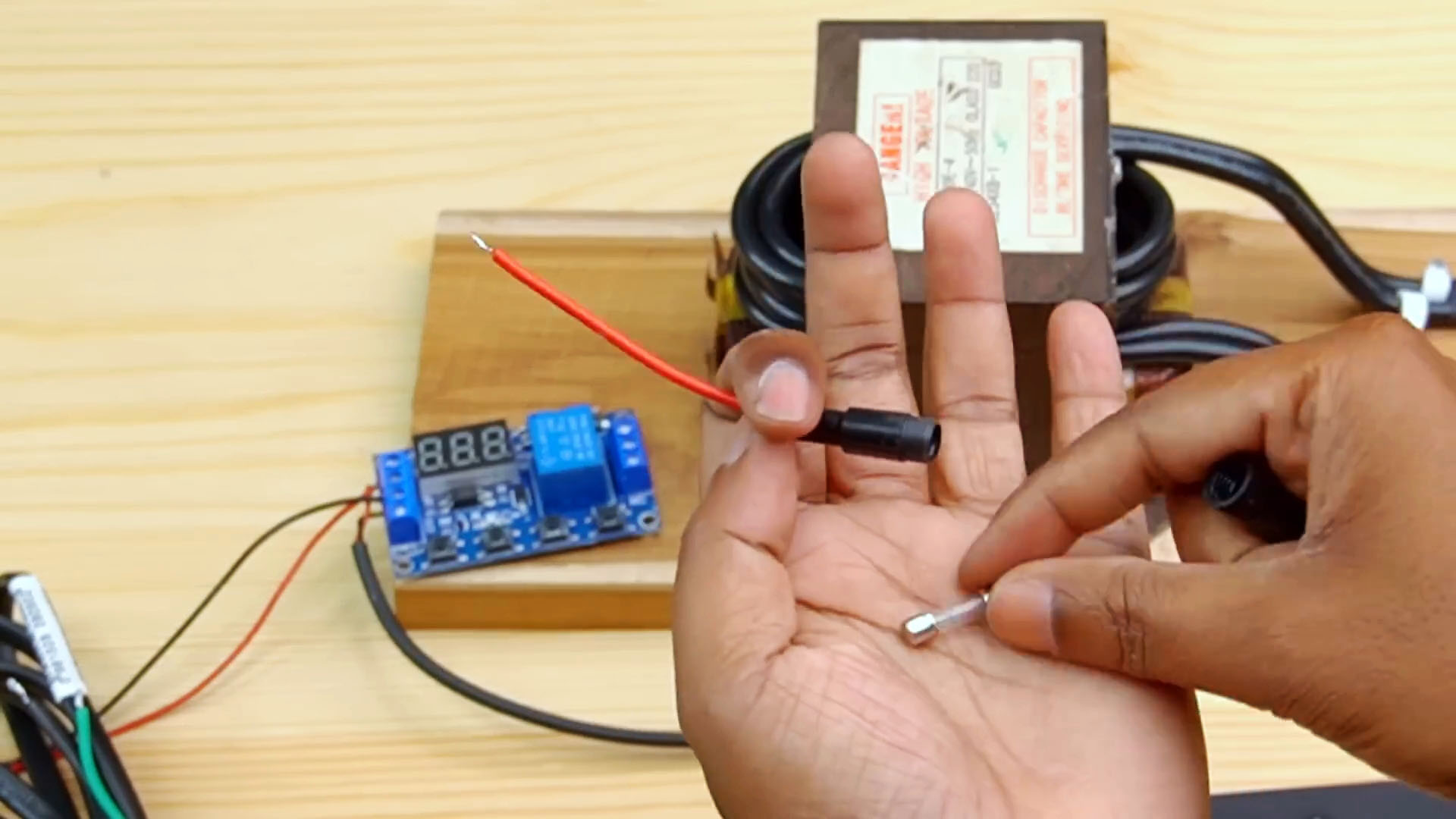

Устанавливаем предохранитель в держатель.
Подключаем вилку питания к модулю через предохранитель.

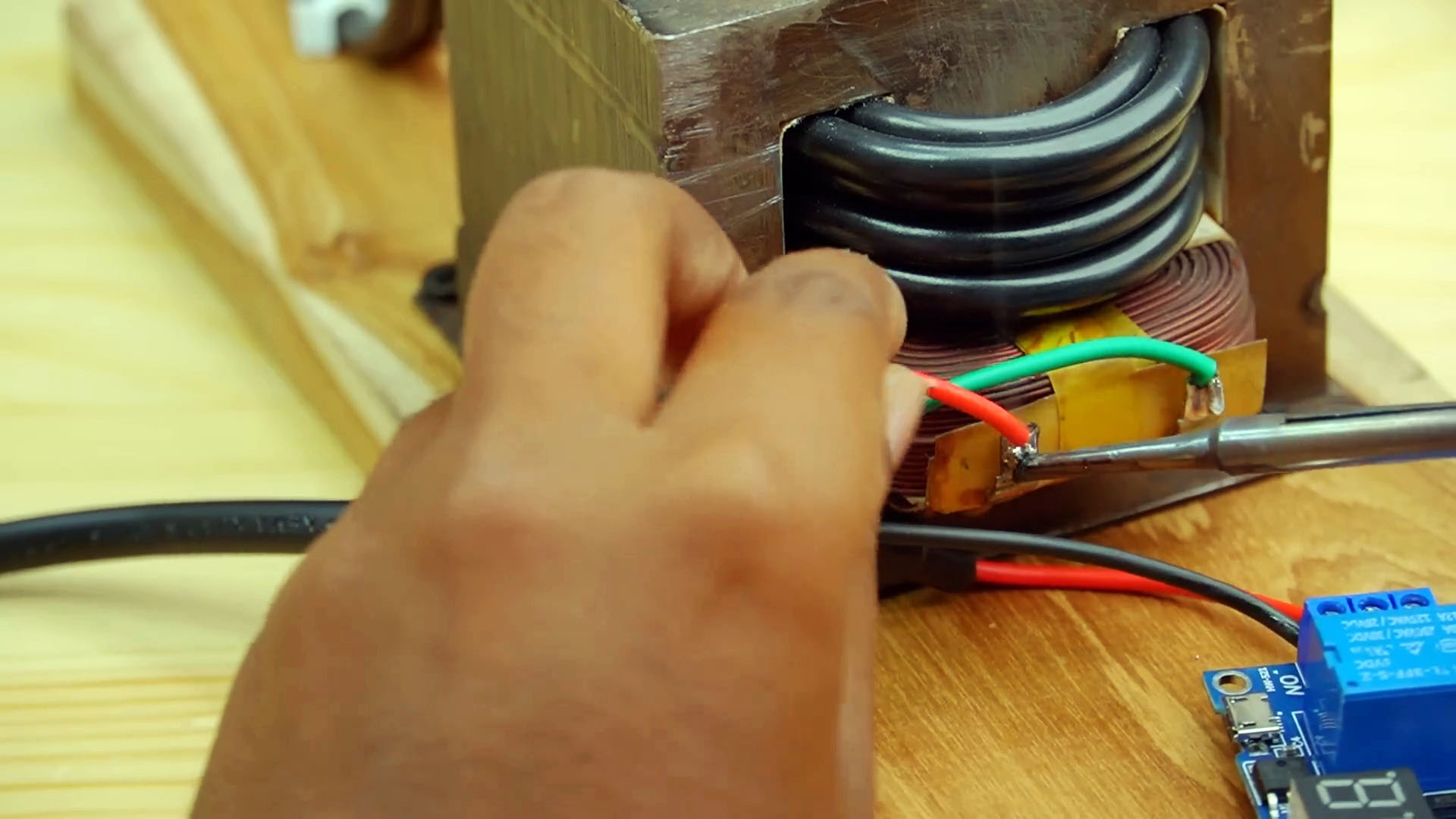

Припаиваем к трансформатору вывода.

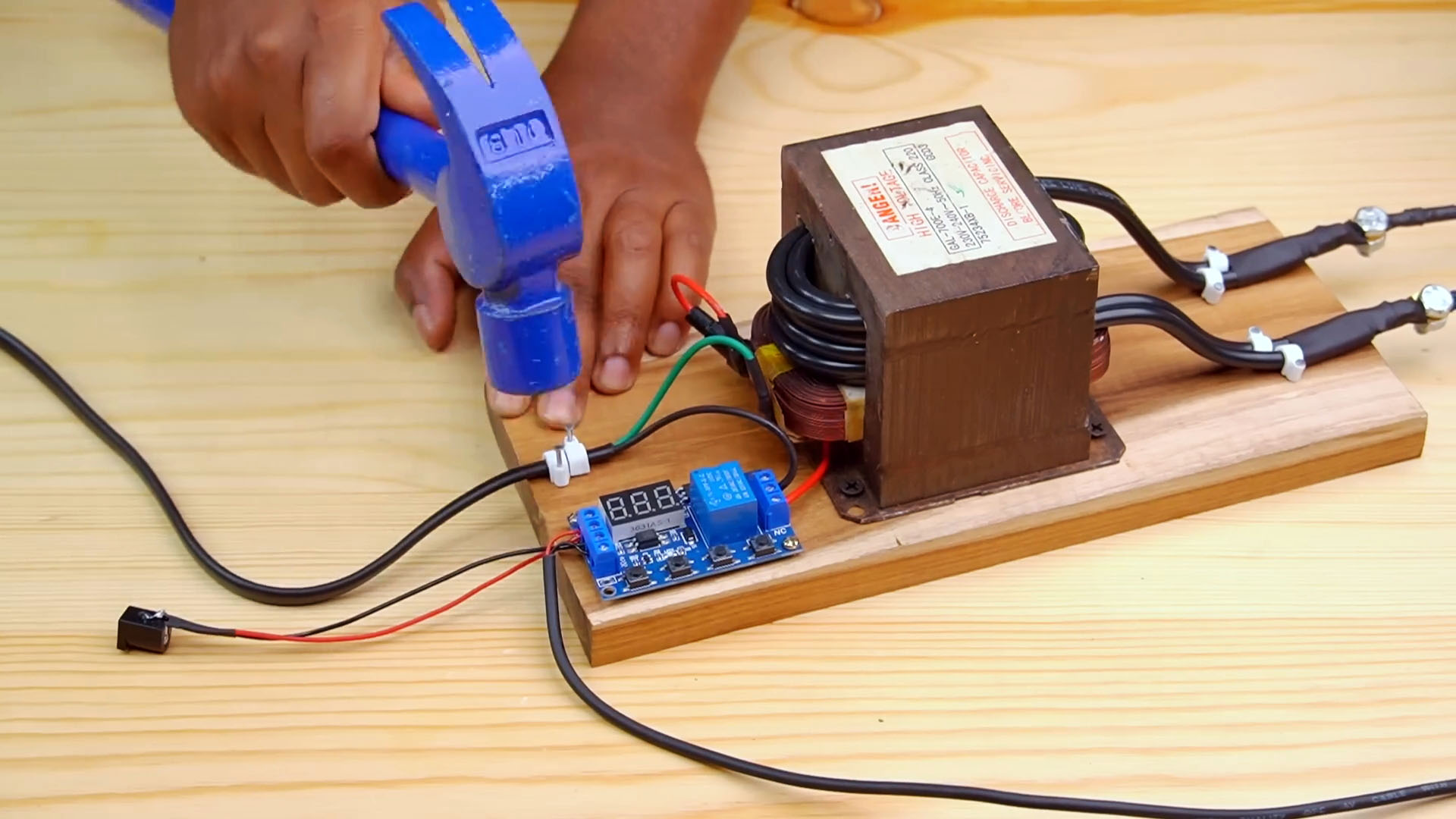

Миксируем модуль и провода на деревянном основании.

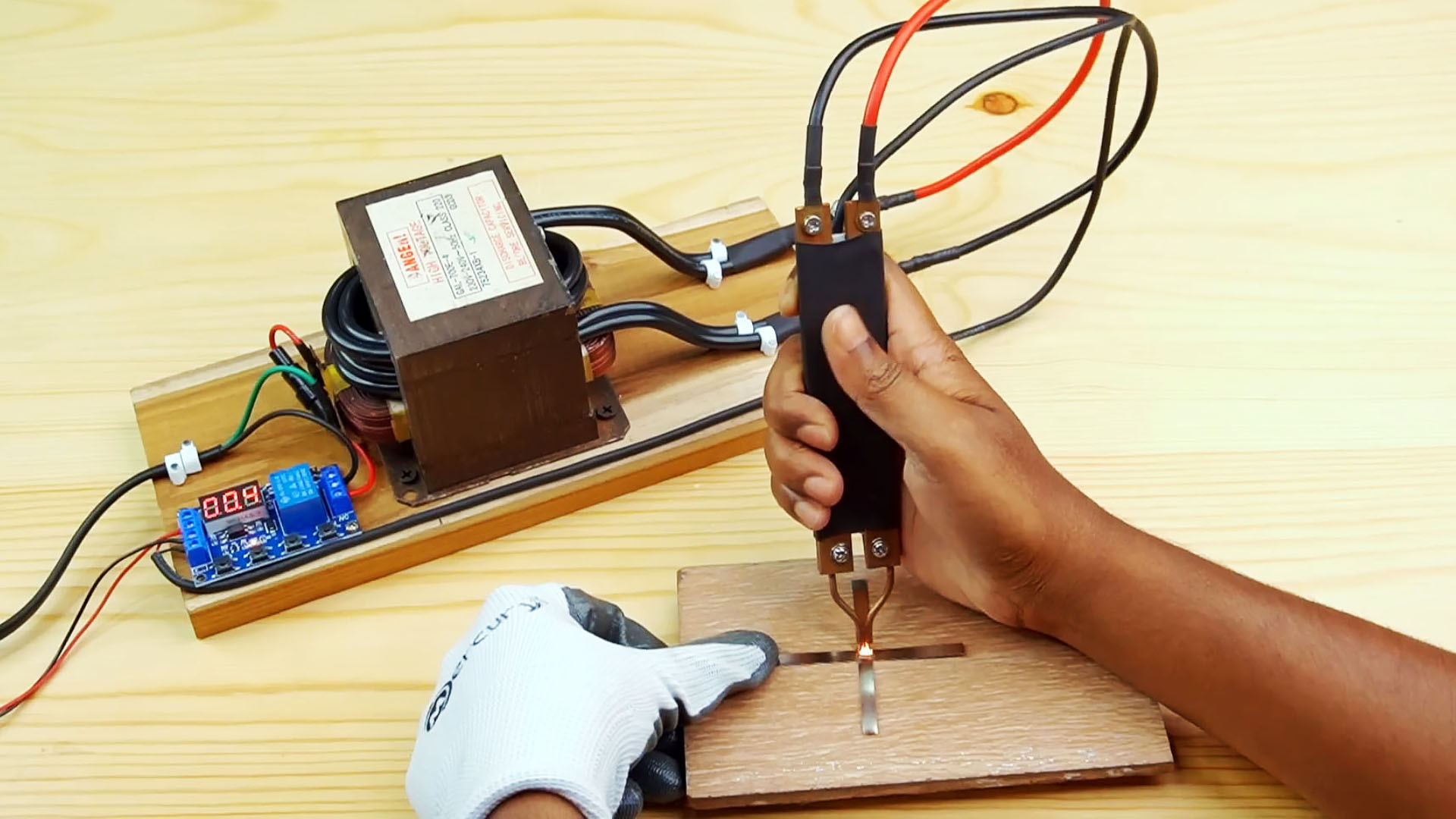

Испытание аппарата для контактной сварки

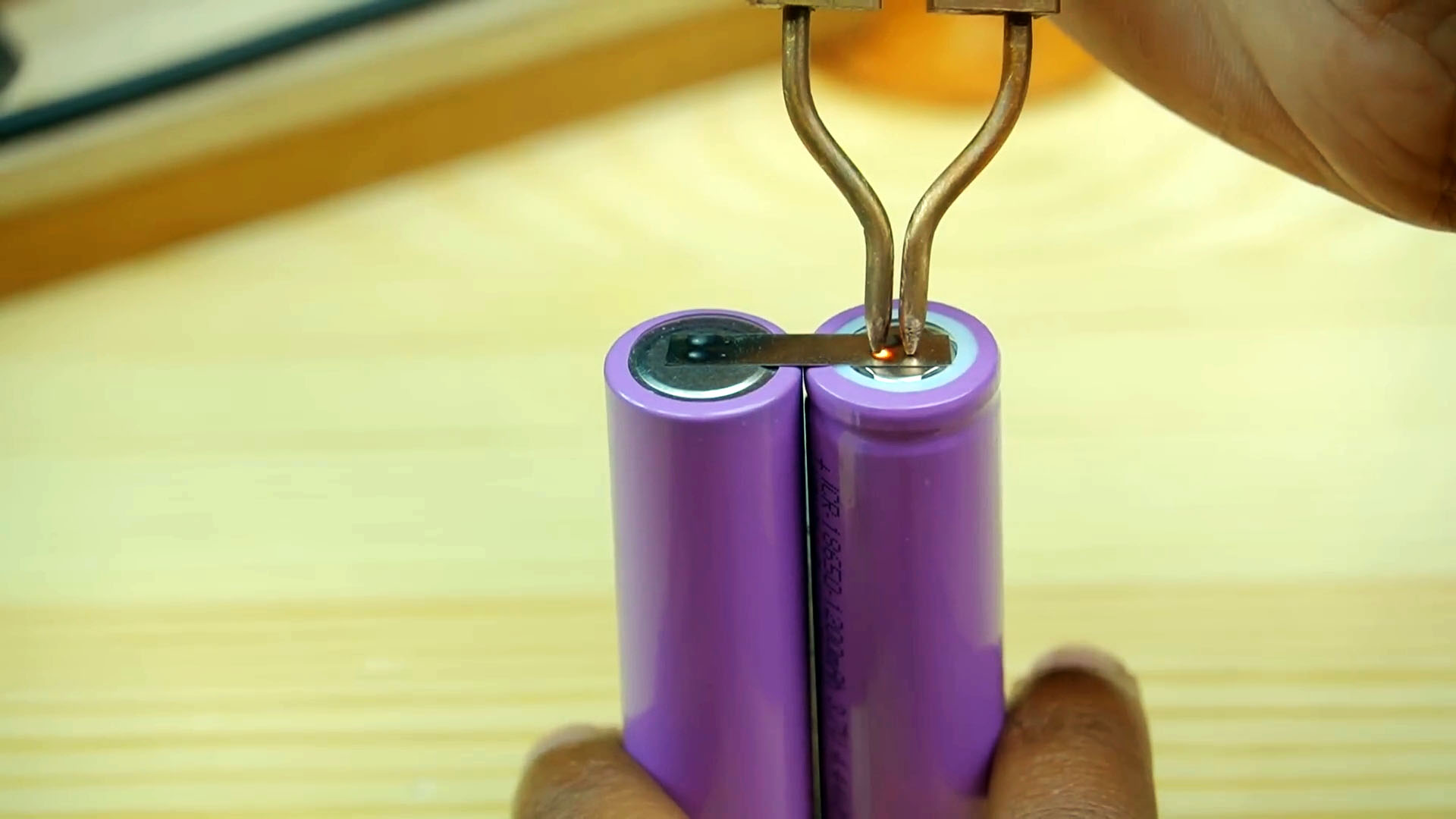

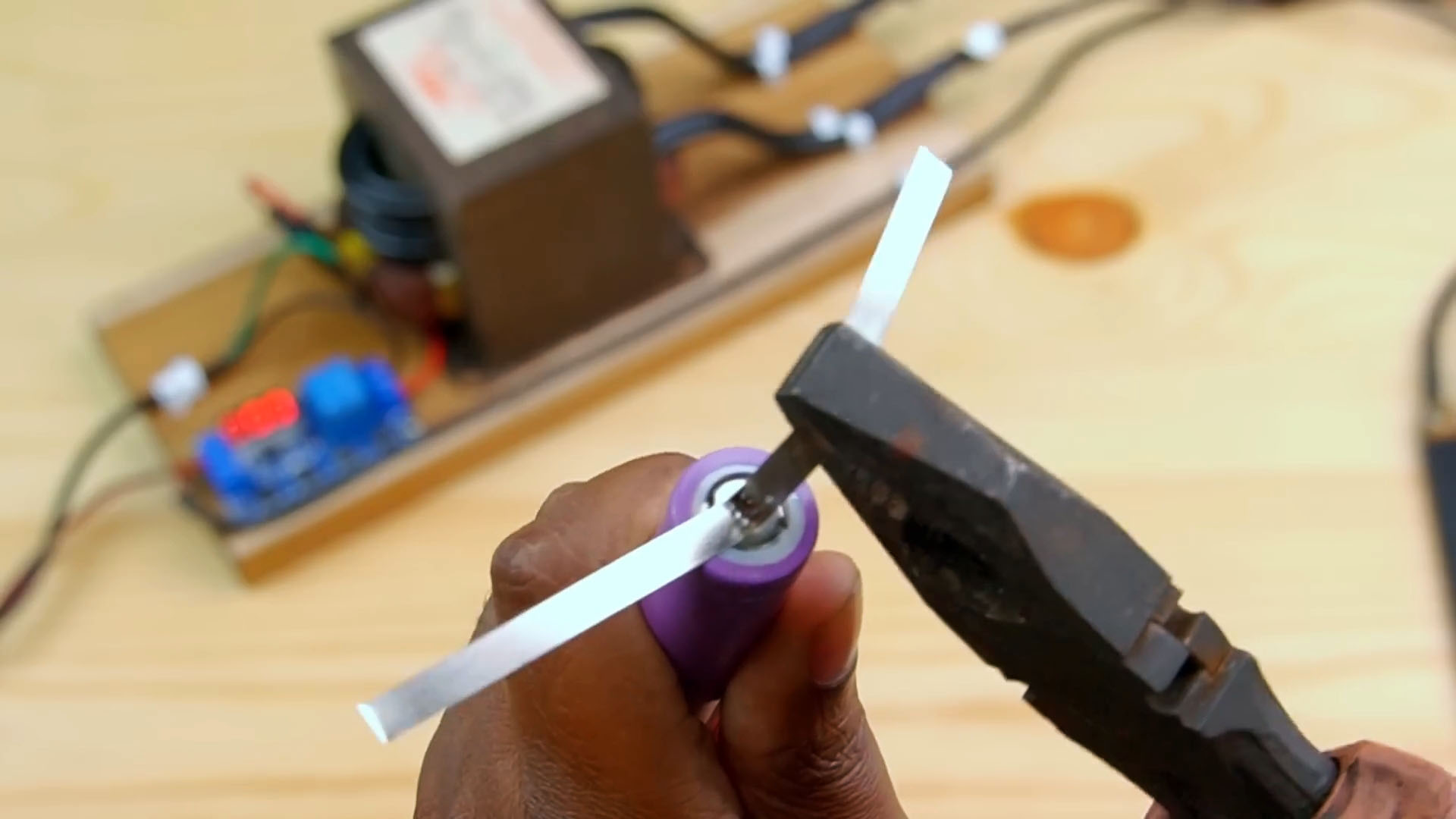

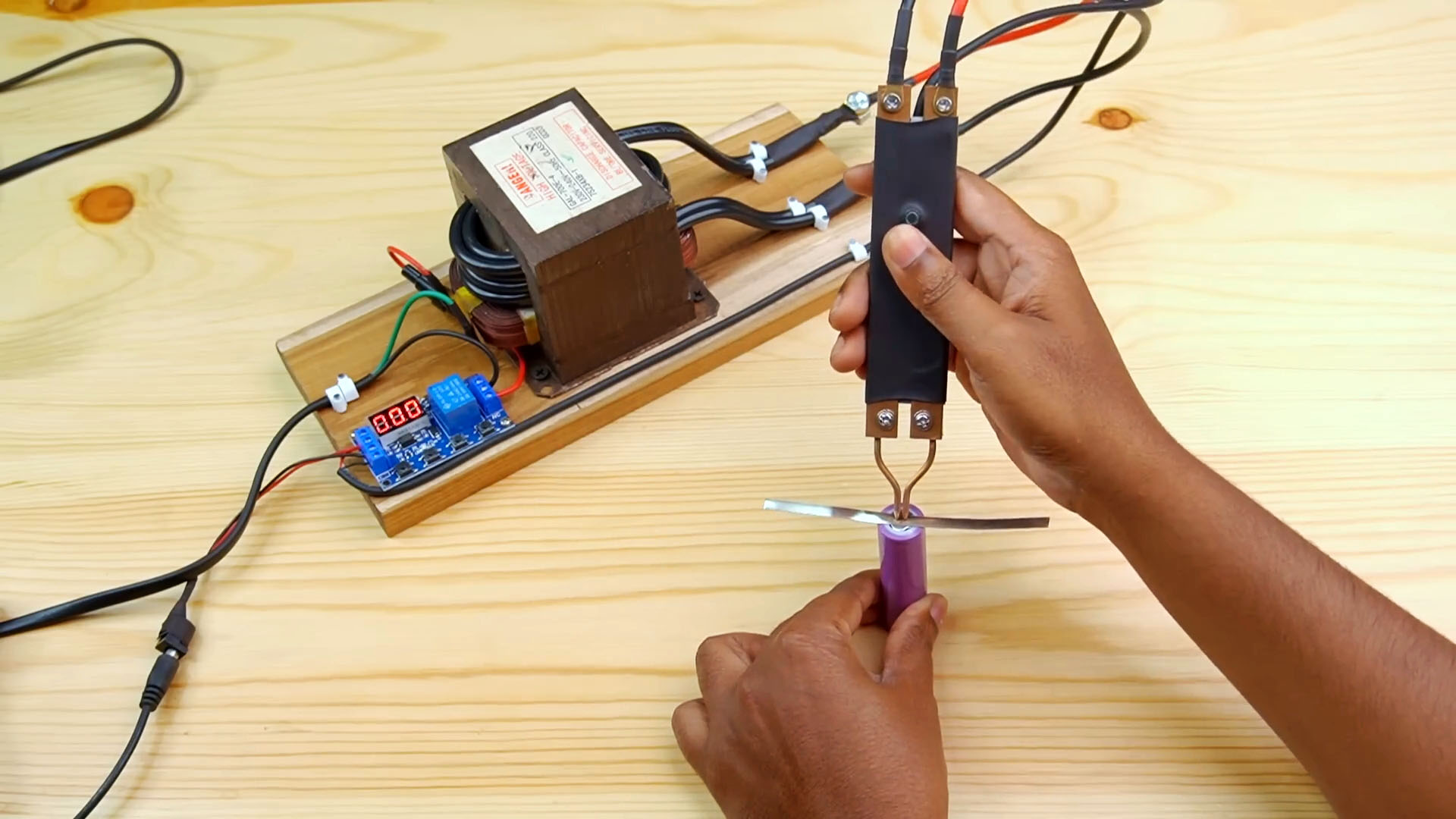

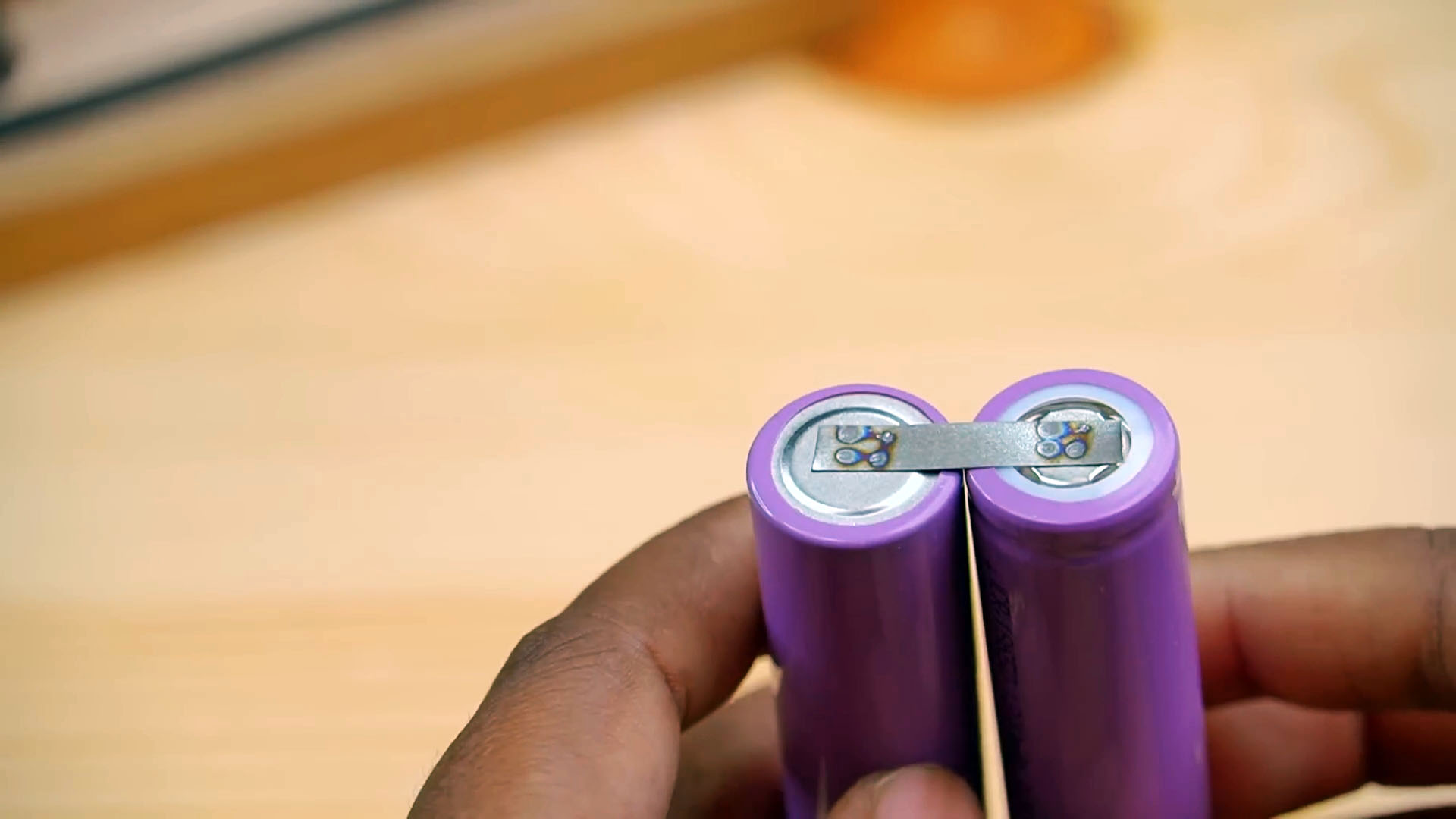

Включаем аппарат в цепь. Задержку подбираем опытным путем. Пробуем приварить никелевую полосу к аккумулятору.
Сварка надежная.
Производим повторную настройку и повторяем действия.
Результат достойный.
