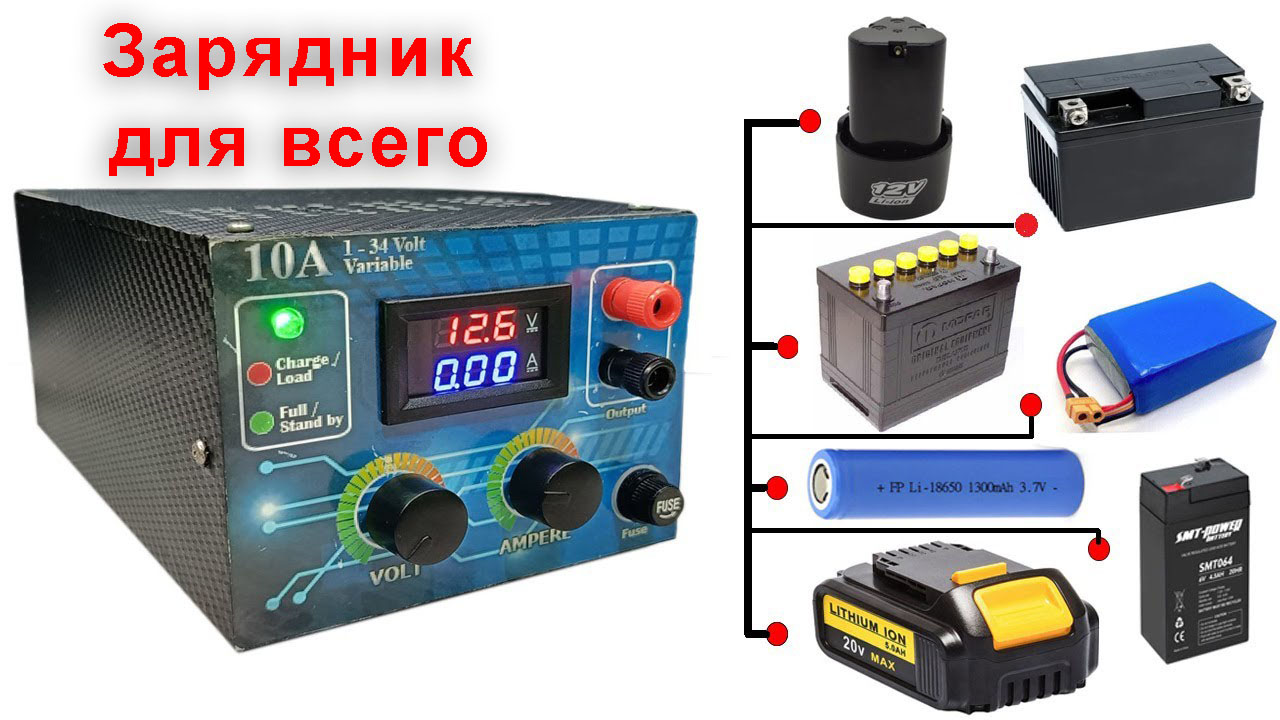

Это зарядное устройство подходит для большинства аккумуляторов, которые встречаются в быту. Оно собрано из готовых модулей и не требует глубоких знаний в электронике. Его себестоимость в 2–3 раза ниже, чем у заводских аналогов. Фактически, это не просто универсальное зарядное устройство, а полноценный лабораторный блок питания с плавной регулировкой напряжения и тока.
Универсальный и незаменимый зарядник любых аккумуляторов и источник питания для многих бытовых устройств: ноутбуки, любые гаджеты и самодельные устройства. Имеет индикацию не только фактической силы тока и напряжения, но и светодиодный индикатор протекания или окончания зарядки. Выходные параметры: напряжение — 34 В, ток до 10 А. Стабилизация установленного тока и напряжения, защита от перегрева и короткого замыкания.
В итоге это лучшая конструкция для самостоятельной сборки с прекрасными характеристиками.

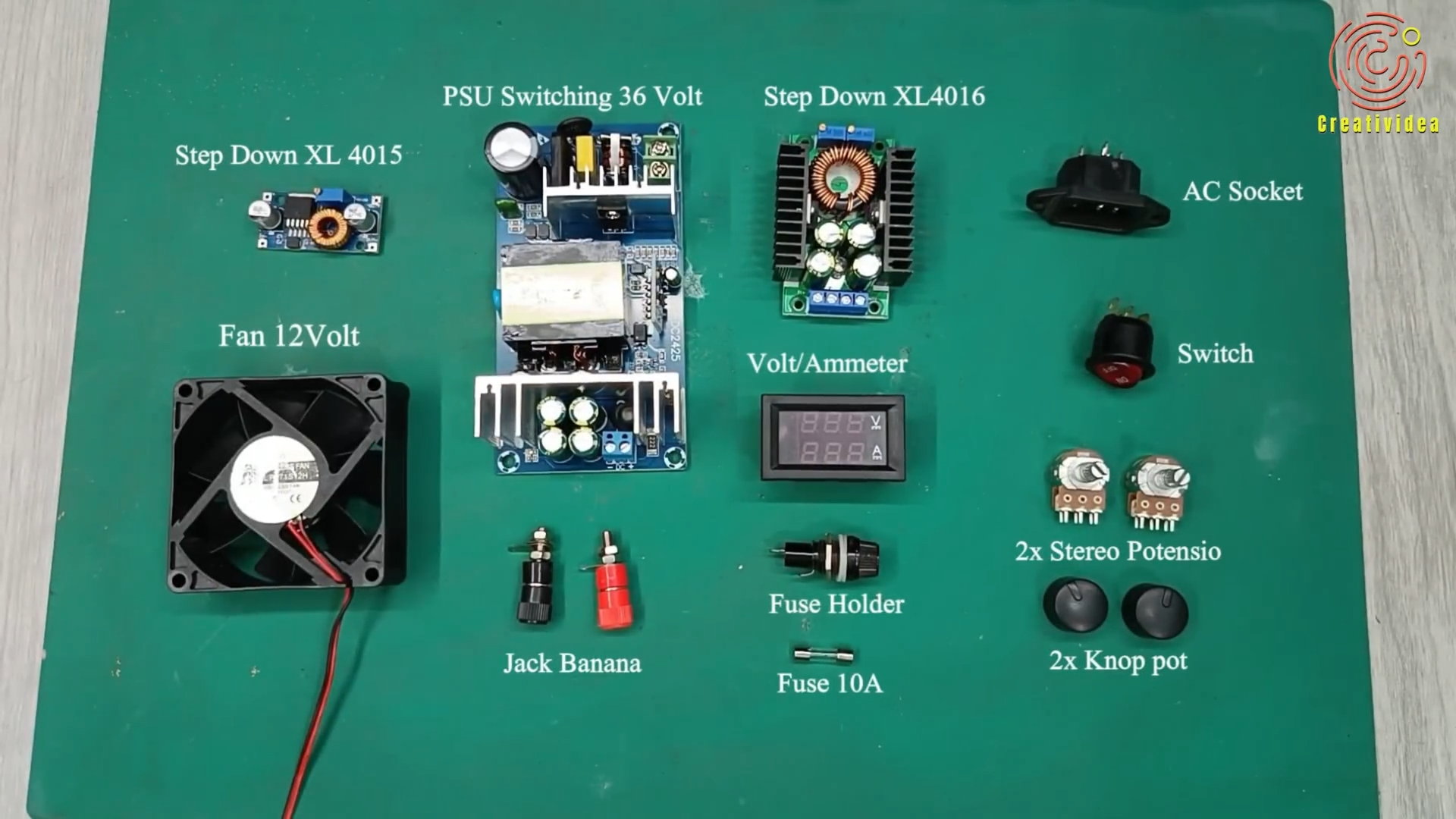

Что понадобится?
- Понижающий преобразователь XL4015.
- Понижающий преобразователь XL4016.
- Импульсный источник питания 36 В 5 А.
- Ампервольтметр 100 В 10 А.
- Вентилятор 12 В.
- Разъемы типа «банан» - 2 шт.
- Держатель с предохранителем 10 А.
- Сетевой переключатель.
- Разъем сетевой.
- Стерео потенциометр с ручками - 2 шт.
Изготовление универсального зарядного устройства

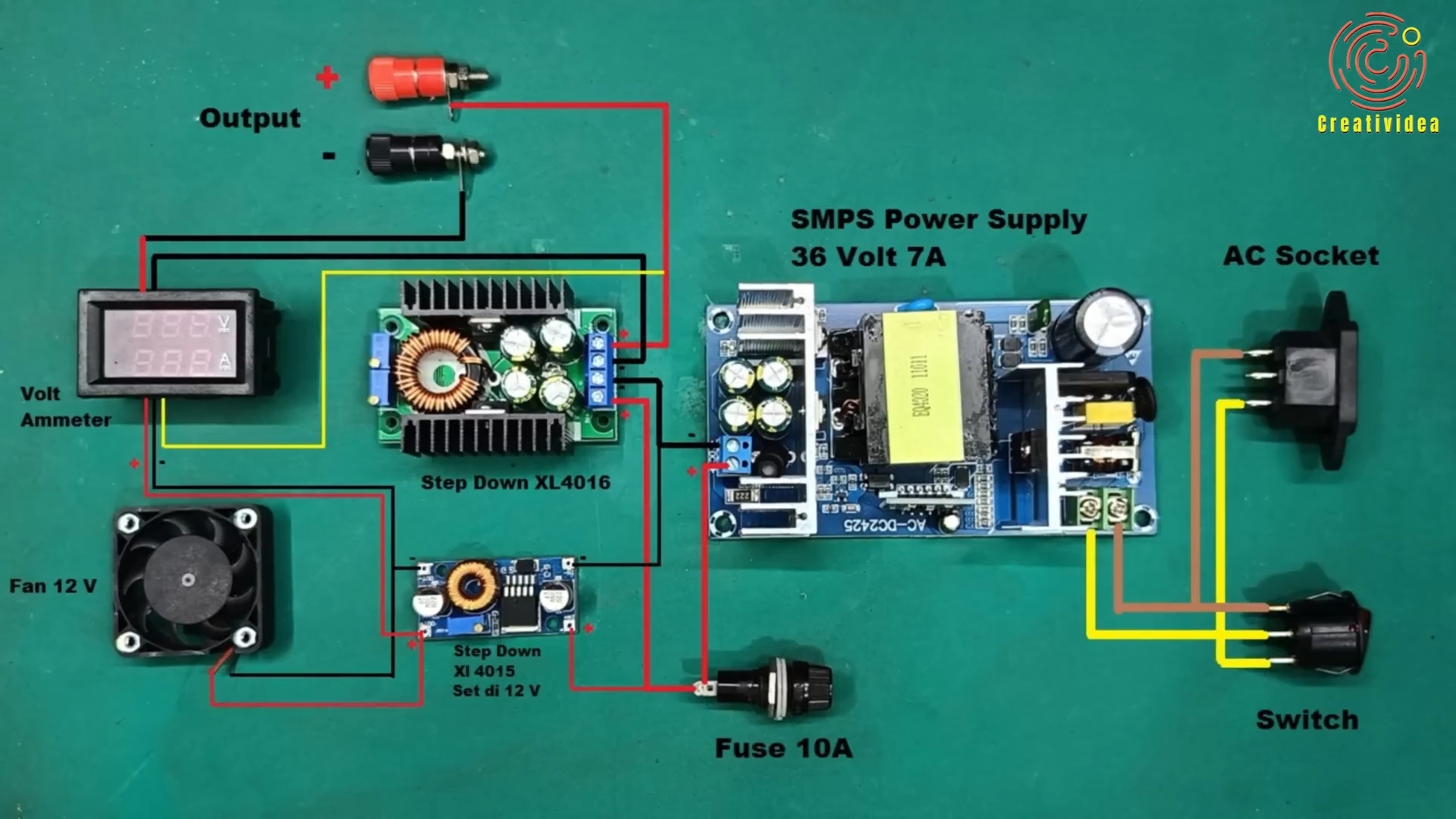

Первым делом познакомимся со схемой универсального блока питания.
Схема устройства
С импульсного источника напряжение 36 В передается на два преобразователя: XL4015 - понижает напряжение до 12 В для питания вентилятора и вольтамперметра, а XL4016 уже регулирует выходное напряжение и ток на клеммах.
Доработка преобразователя XL4016
Вторым шагом необходимо доработать преобразователь: выпаять двух цветный светодиод и два многооборотистых потенциометра. В дельнейшем эти органы управления и индикации будут установлены на переднюю панель будущего ЗУ.

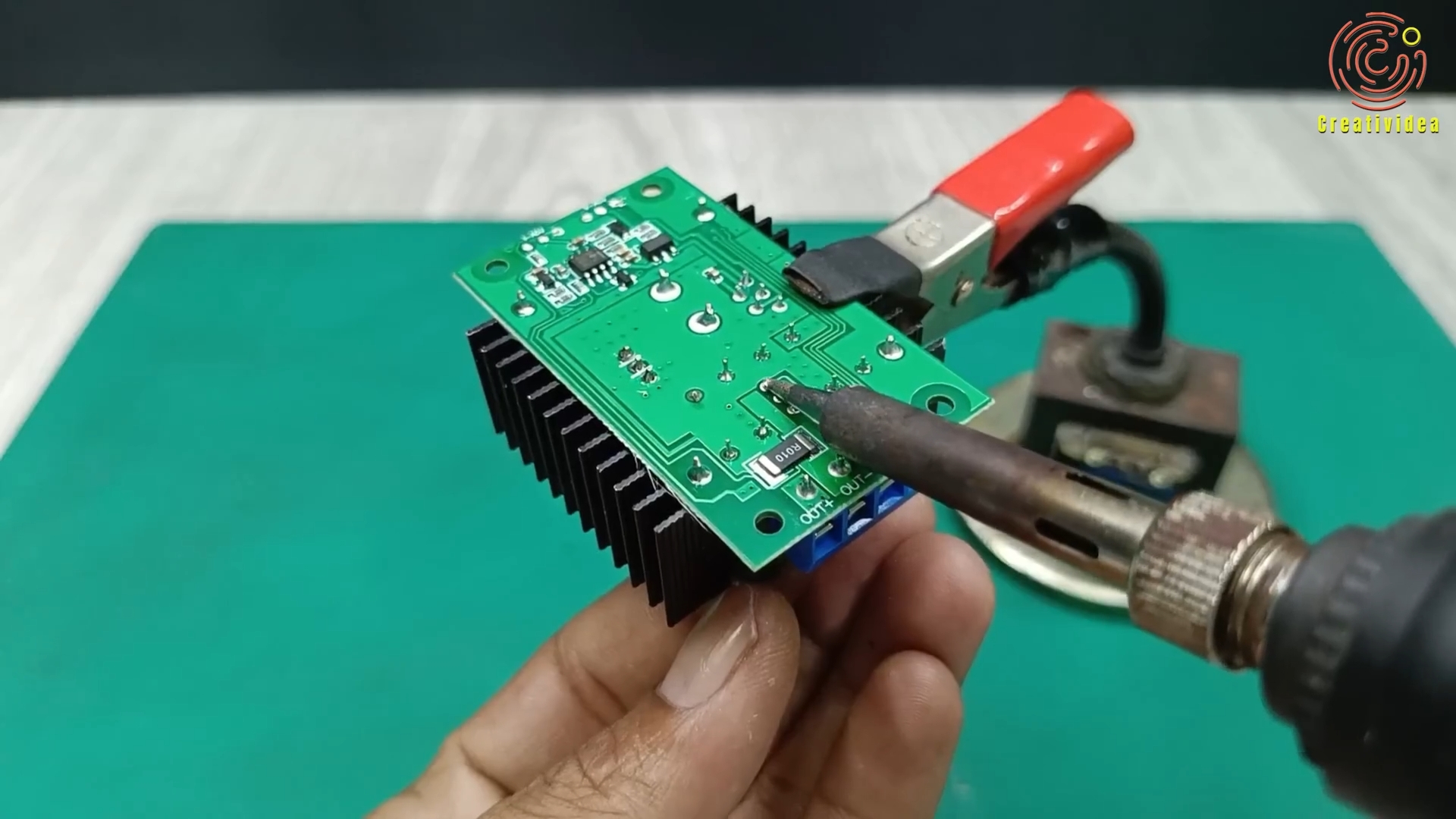

Выпаиваем трех контактный светодиод и потенциометры.

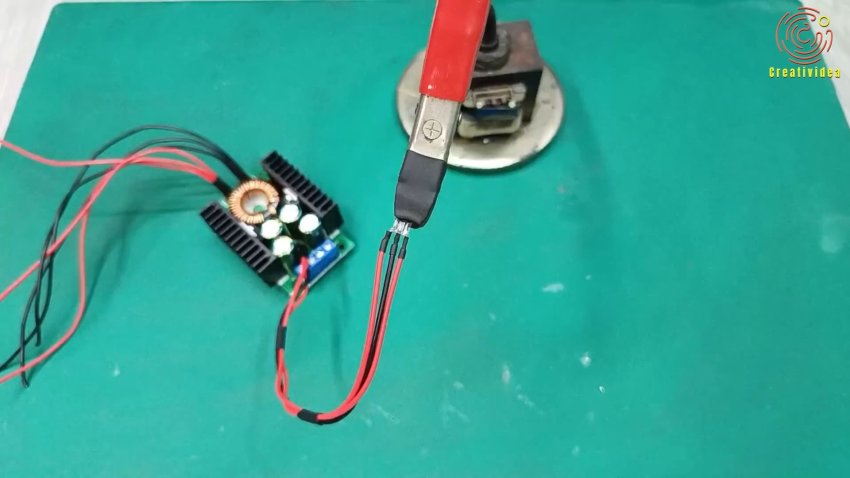

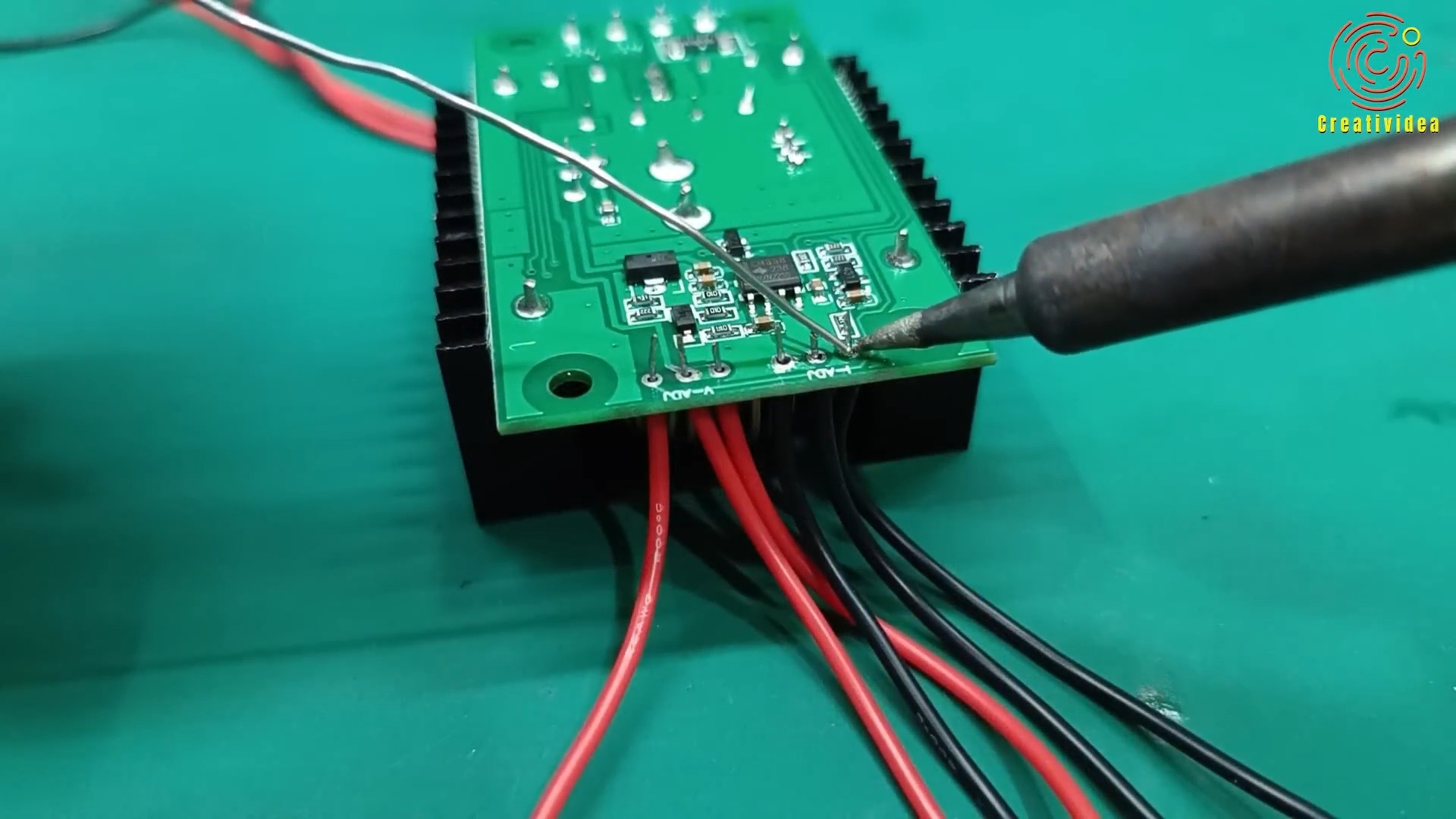

Вместо них, на плату припаиваем удлиняющие провода.

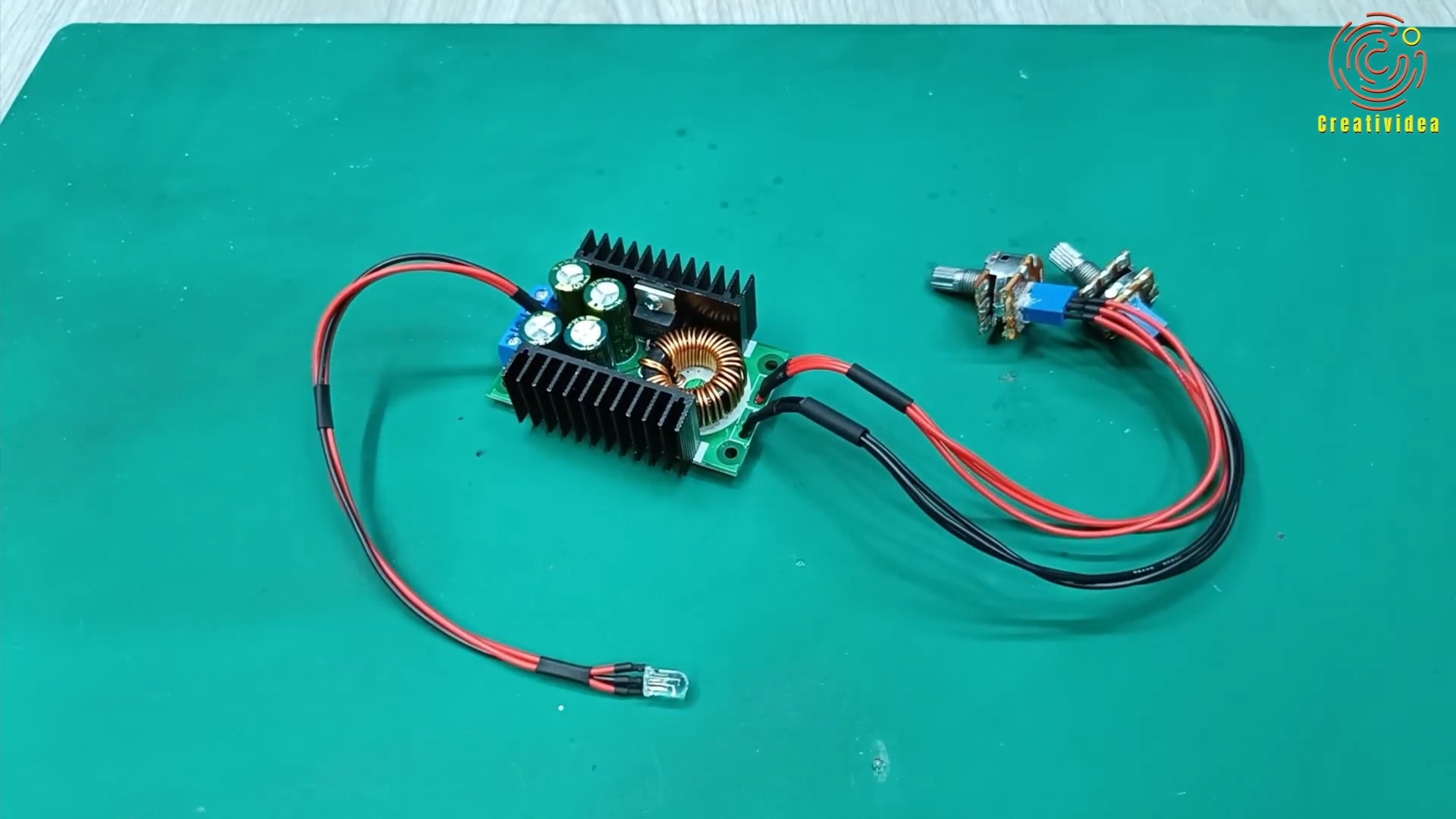

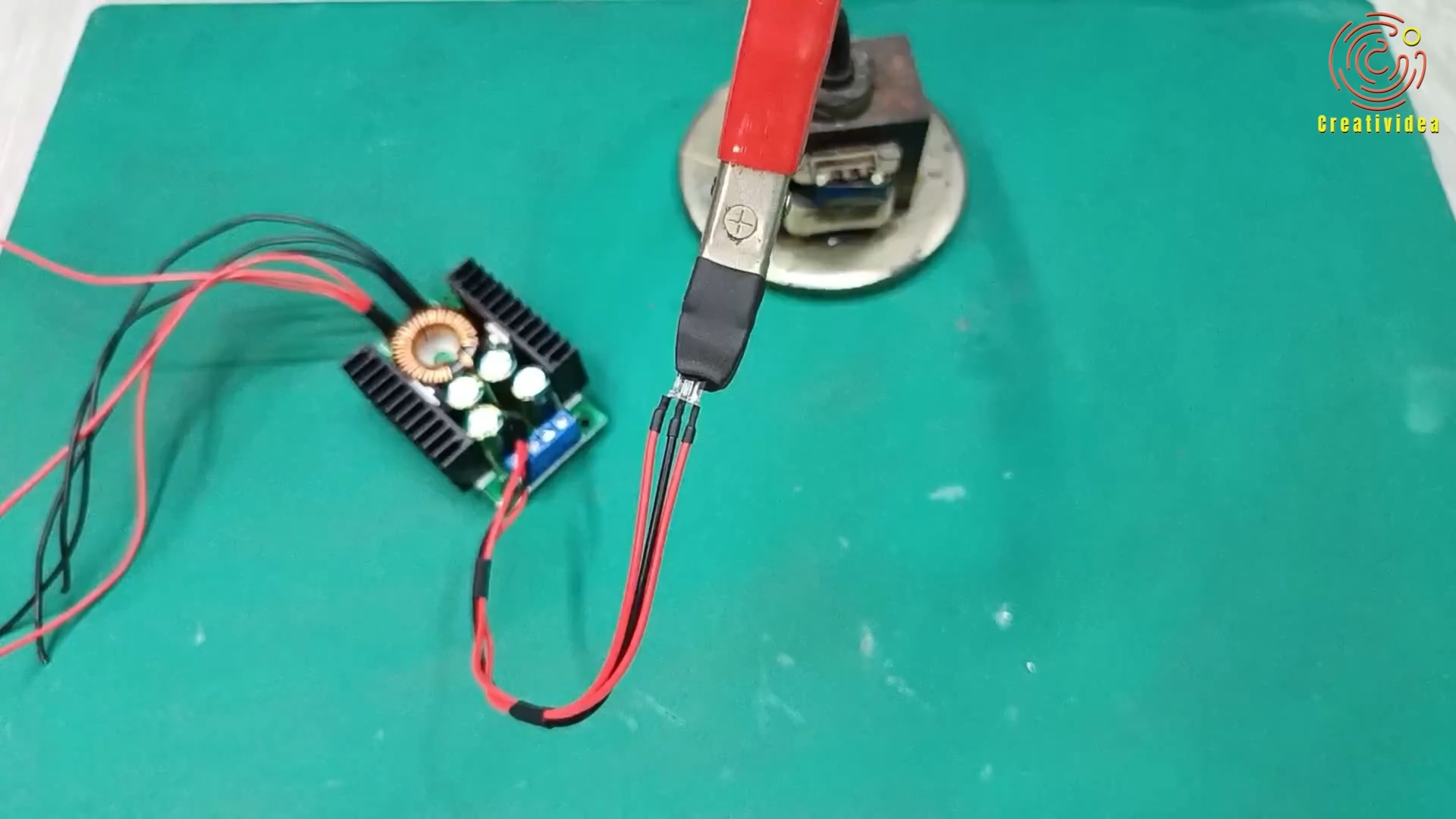

Далее уже к проводам припаиваем светодиод и потенциометры.

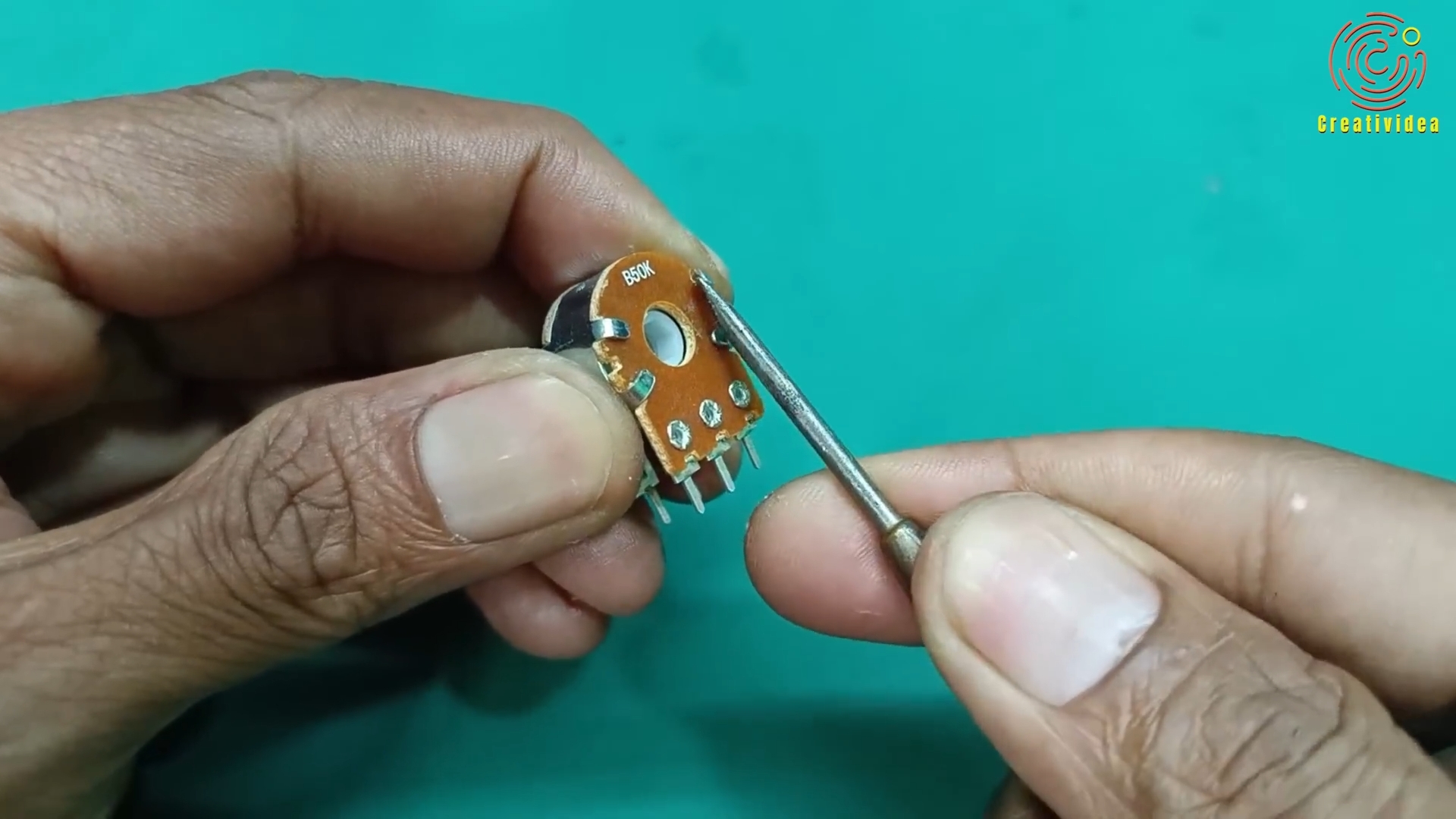

Также необходимо доработать потенциометры. Разбираем стерео потенциометр, удаляем фиксатор, чтобы ручка вращалась без ограничений.

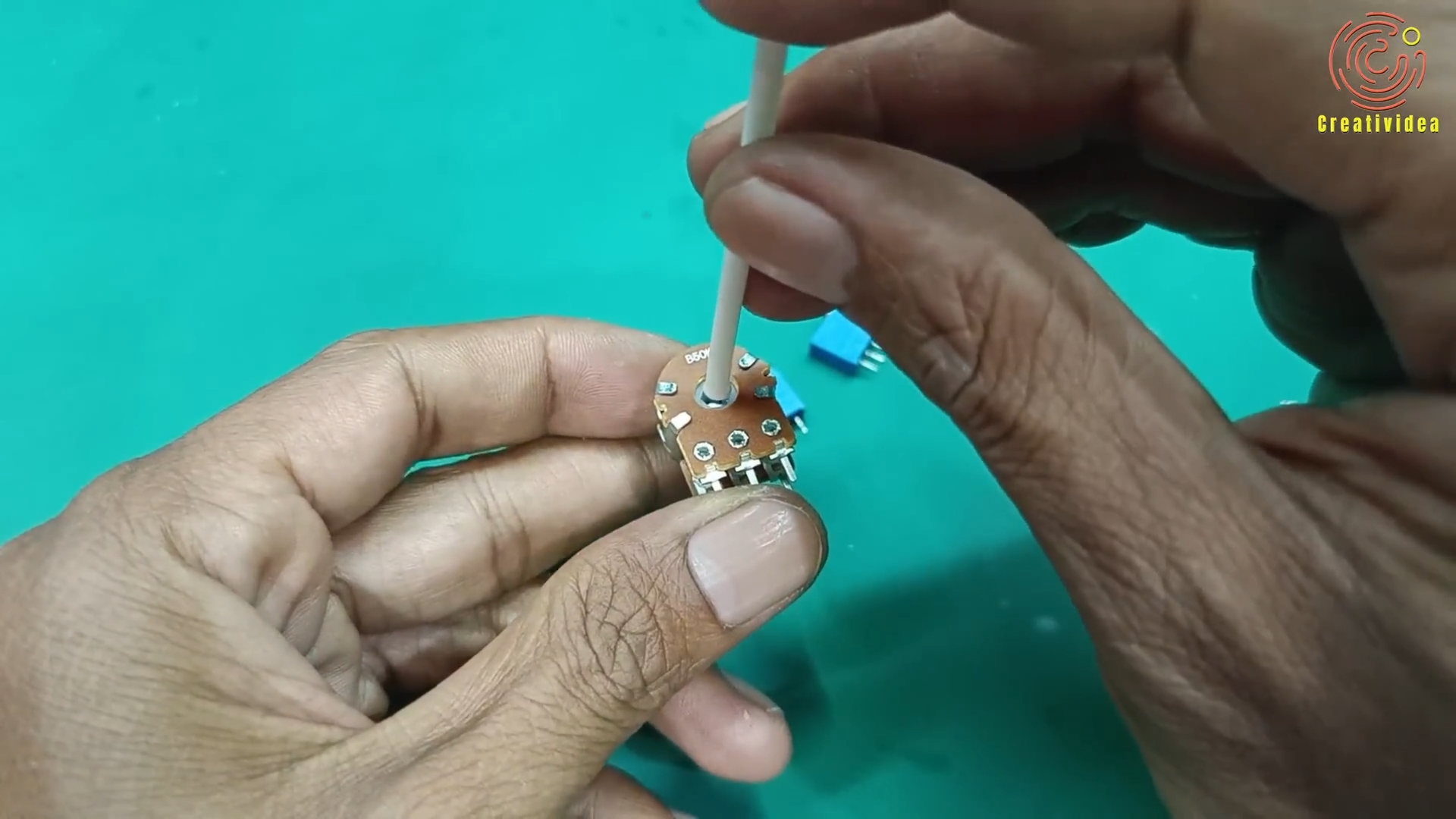

Далее вклеиваем в центр кусок трубки.

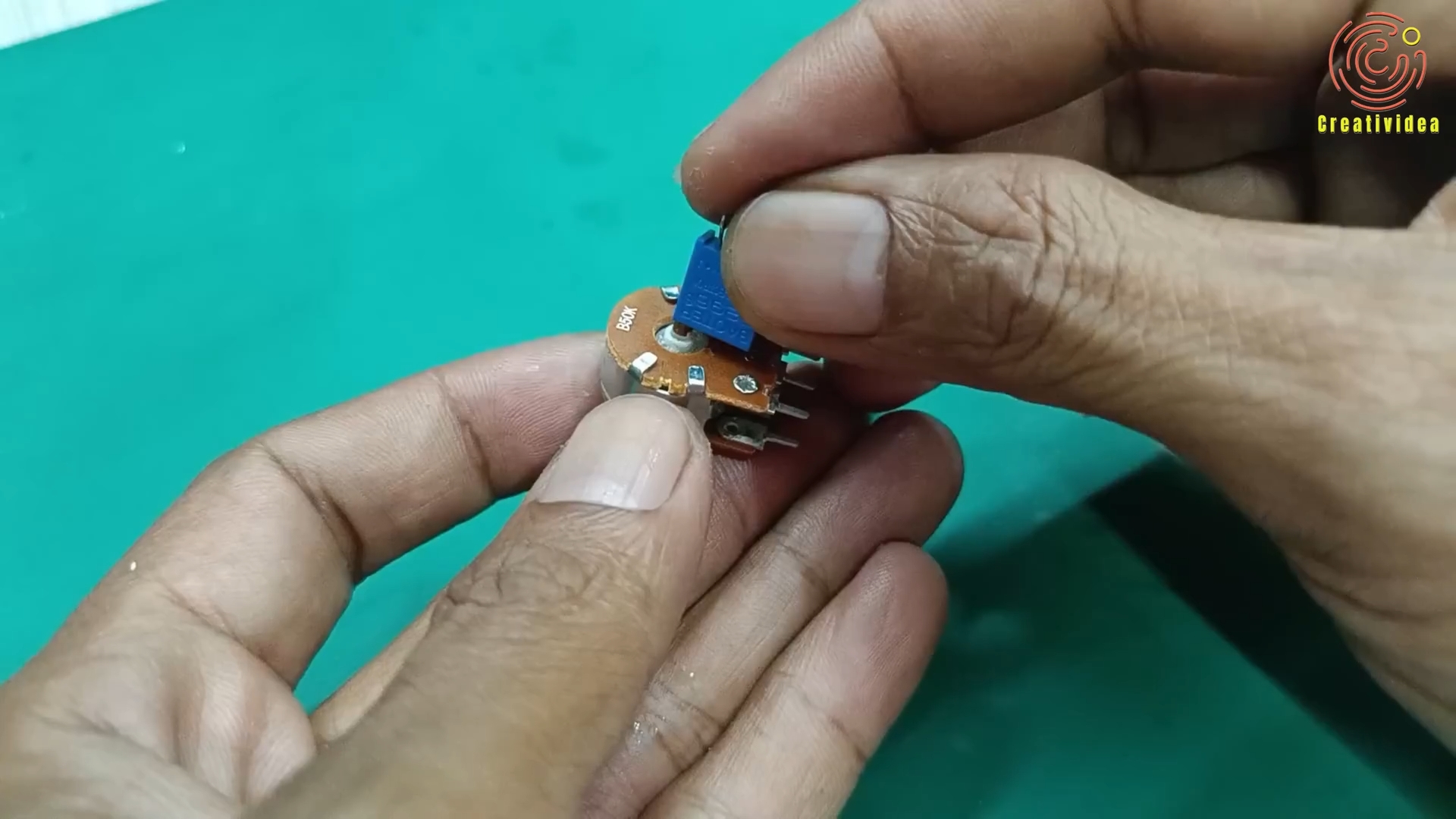

И приклеиваем потенциометр с платы.
В результате получились моногооборотистые потенциометры для установки на панель.
Корпус

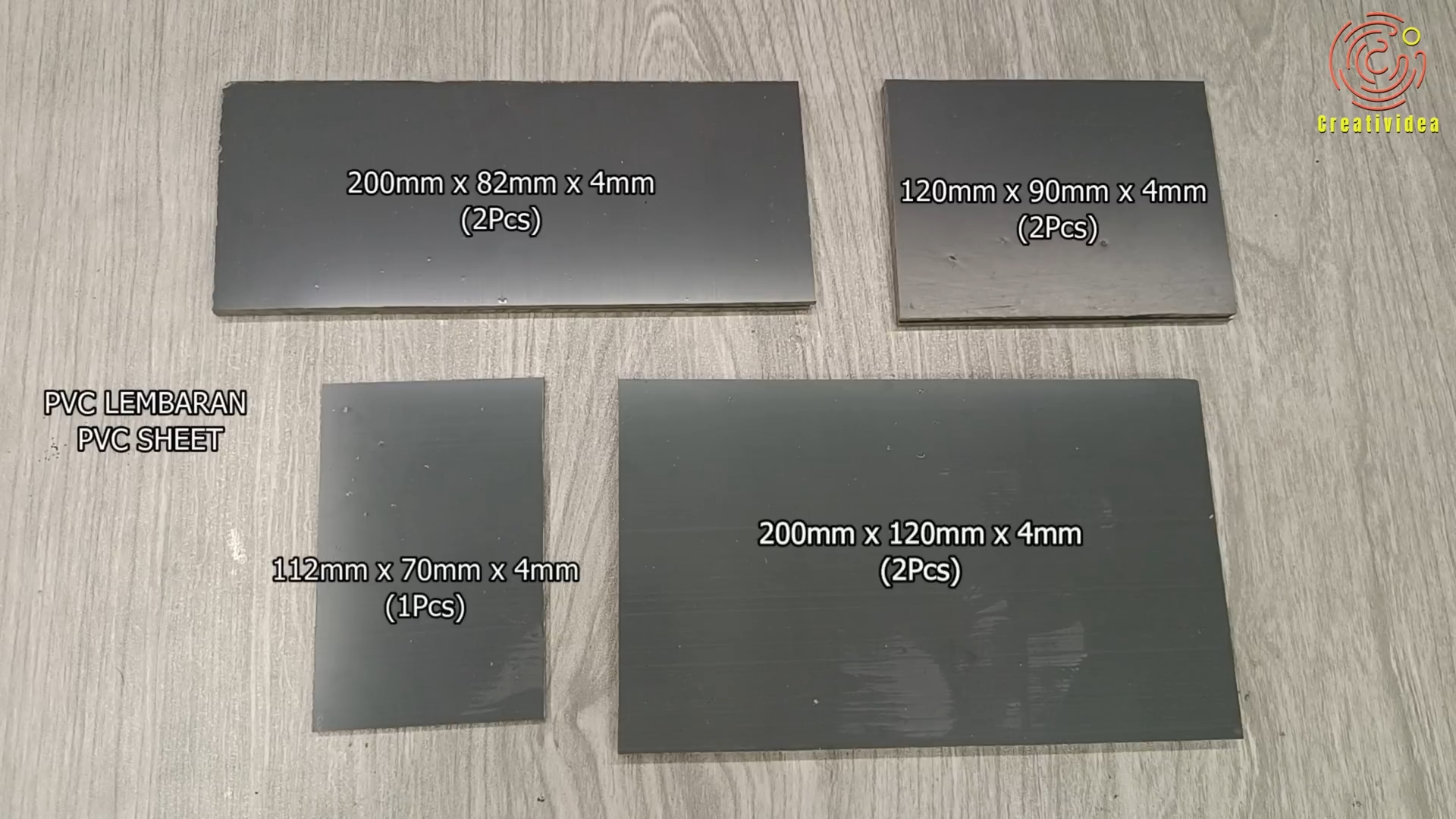

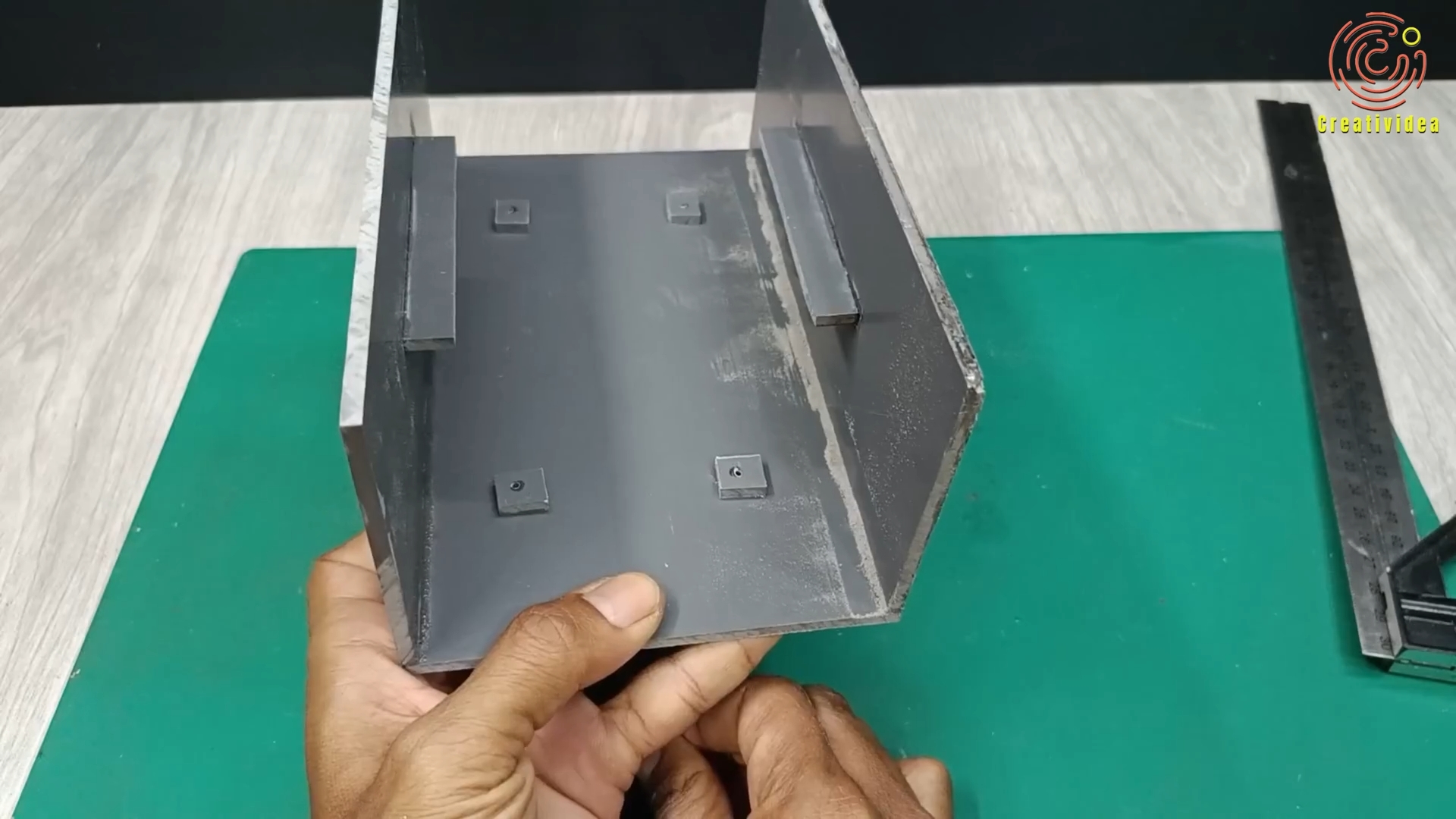

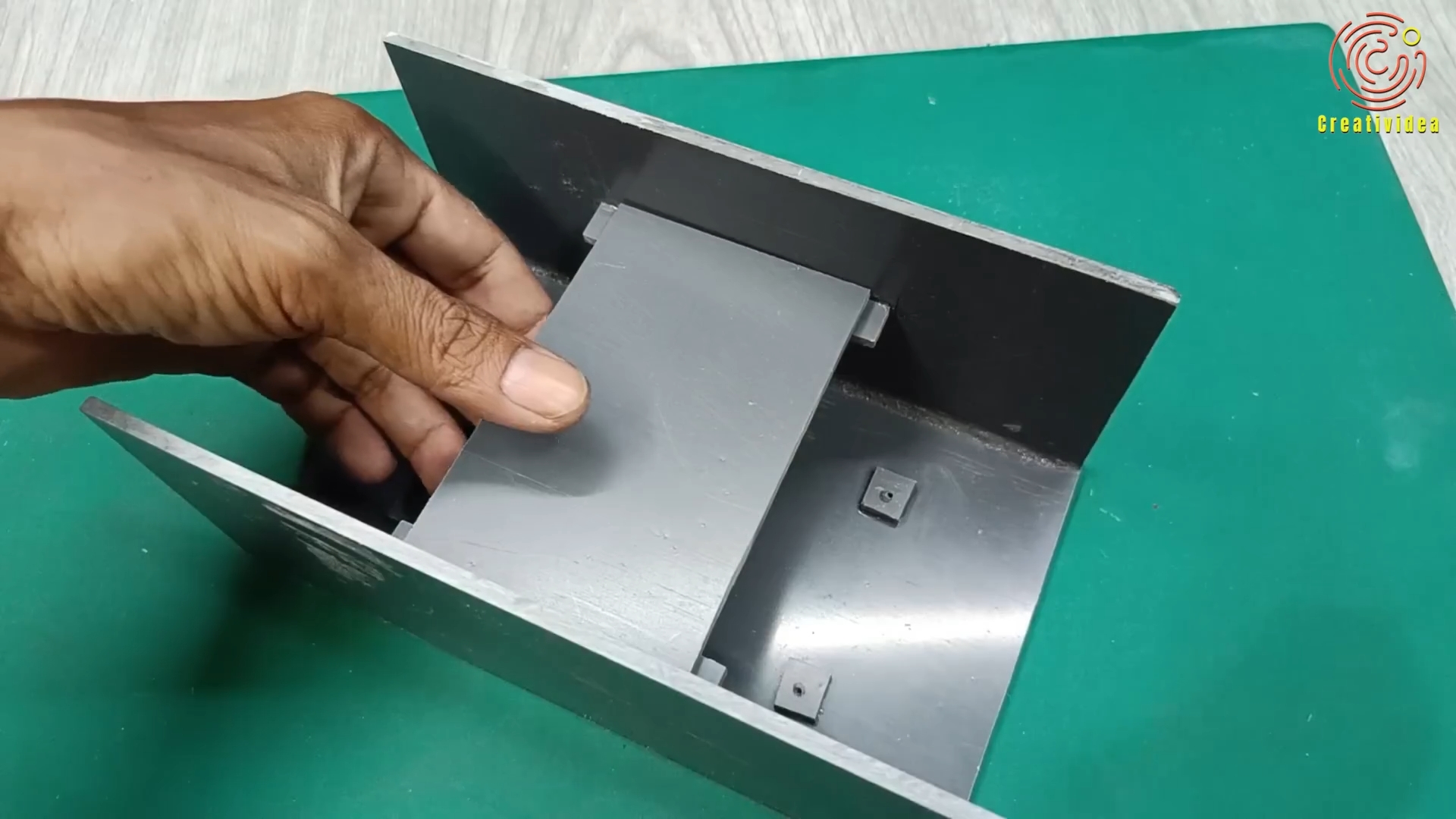

Корпус прибора сделан из толстостенных ПВХ панелей.
Прямоугольники склеиваются между собой при помощи суперклея.

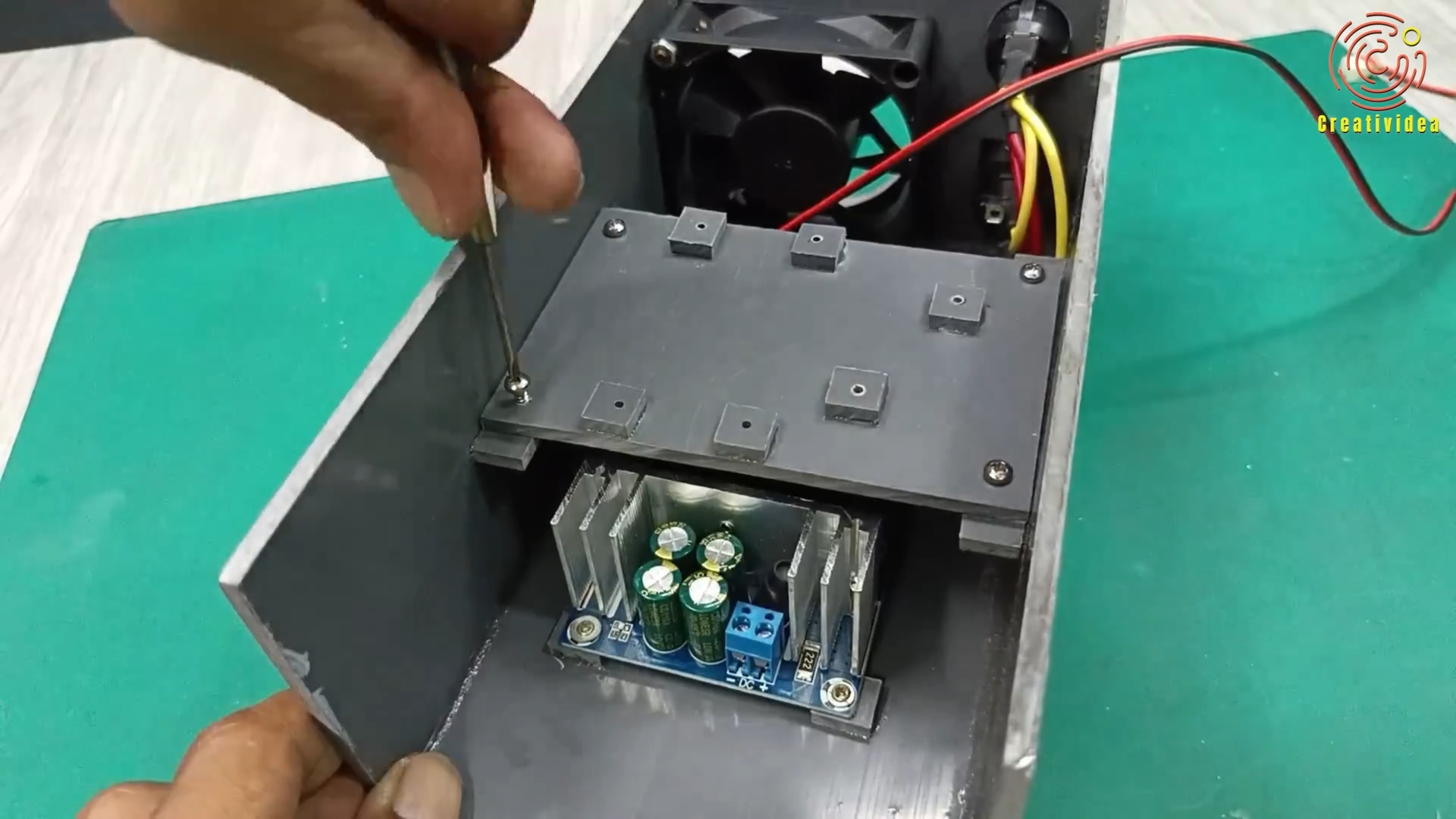

Реализовано двухъярусное расположение модулей: внизу - блок питания, вверху (или в середине) - два модуля преобразователей.

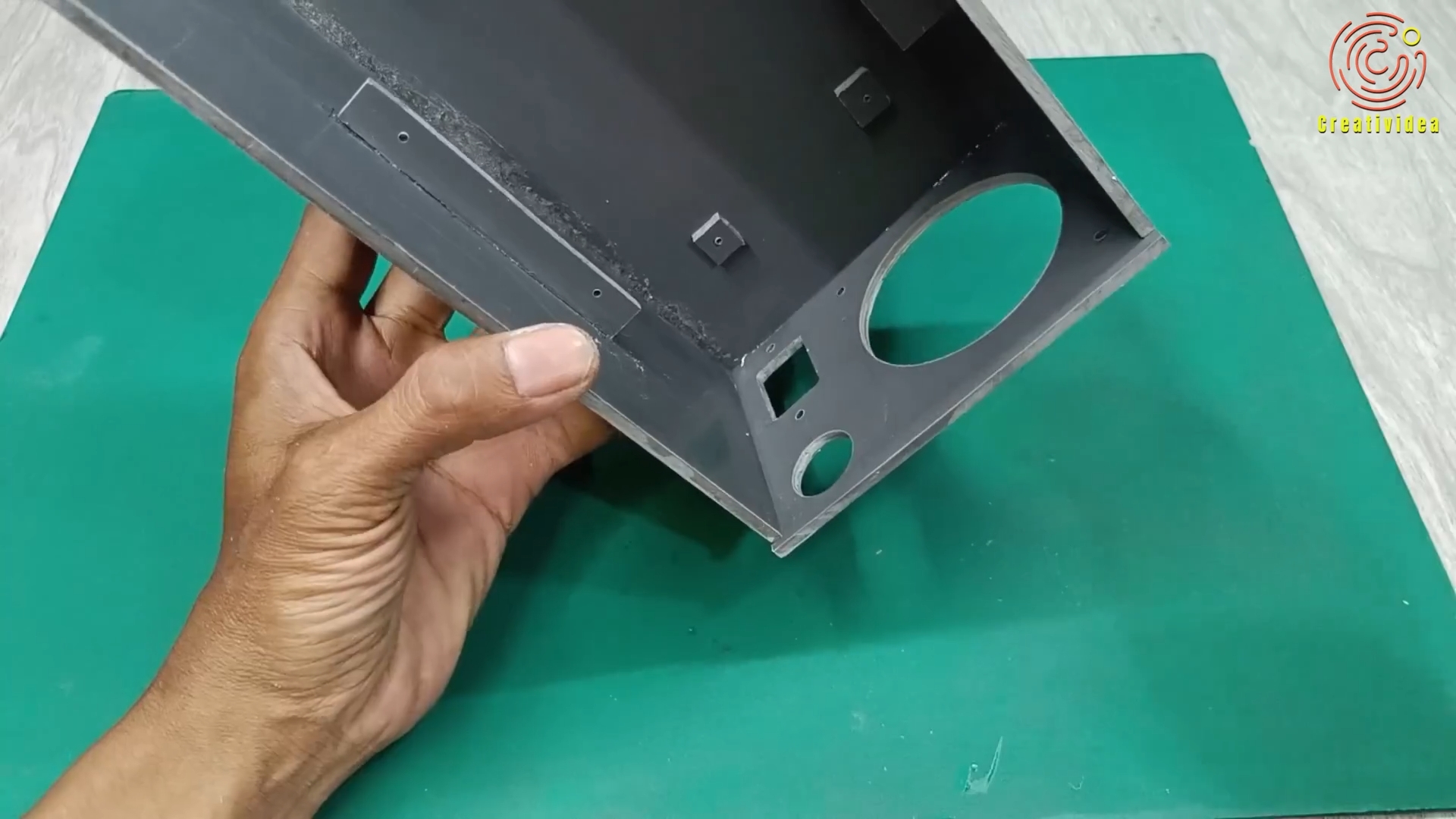

В задней стенке сверлятся отверстия под вентилятор, переключатель и разъем.
Для крепления плат предварительно наклеиваются квадраты их того же ПВХ.
Окончательная сборка зарядника

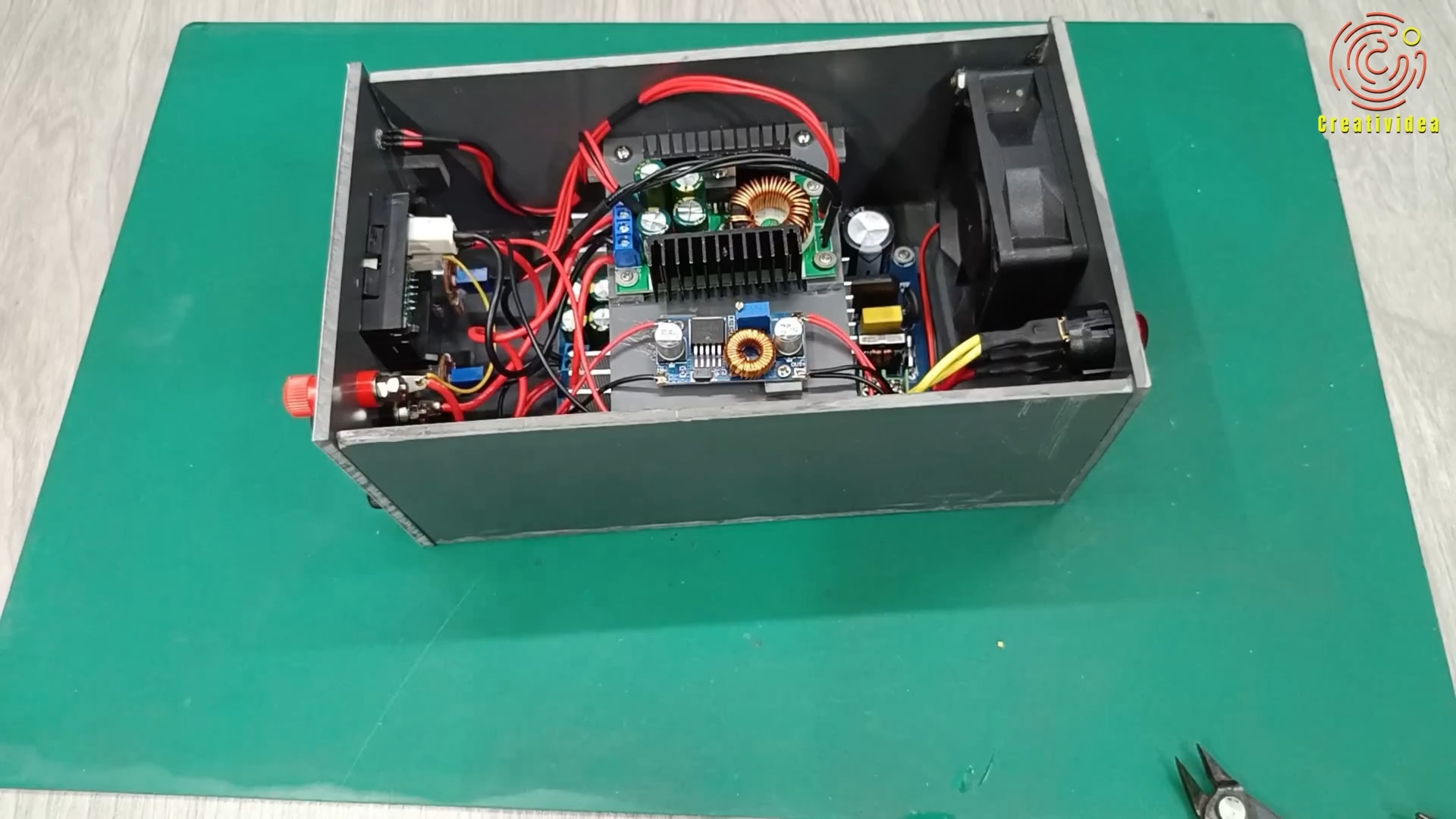

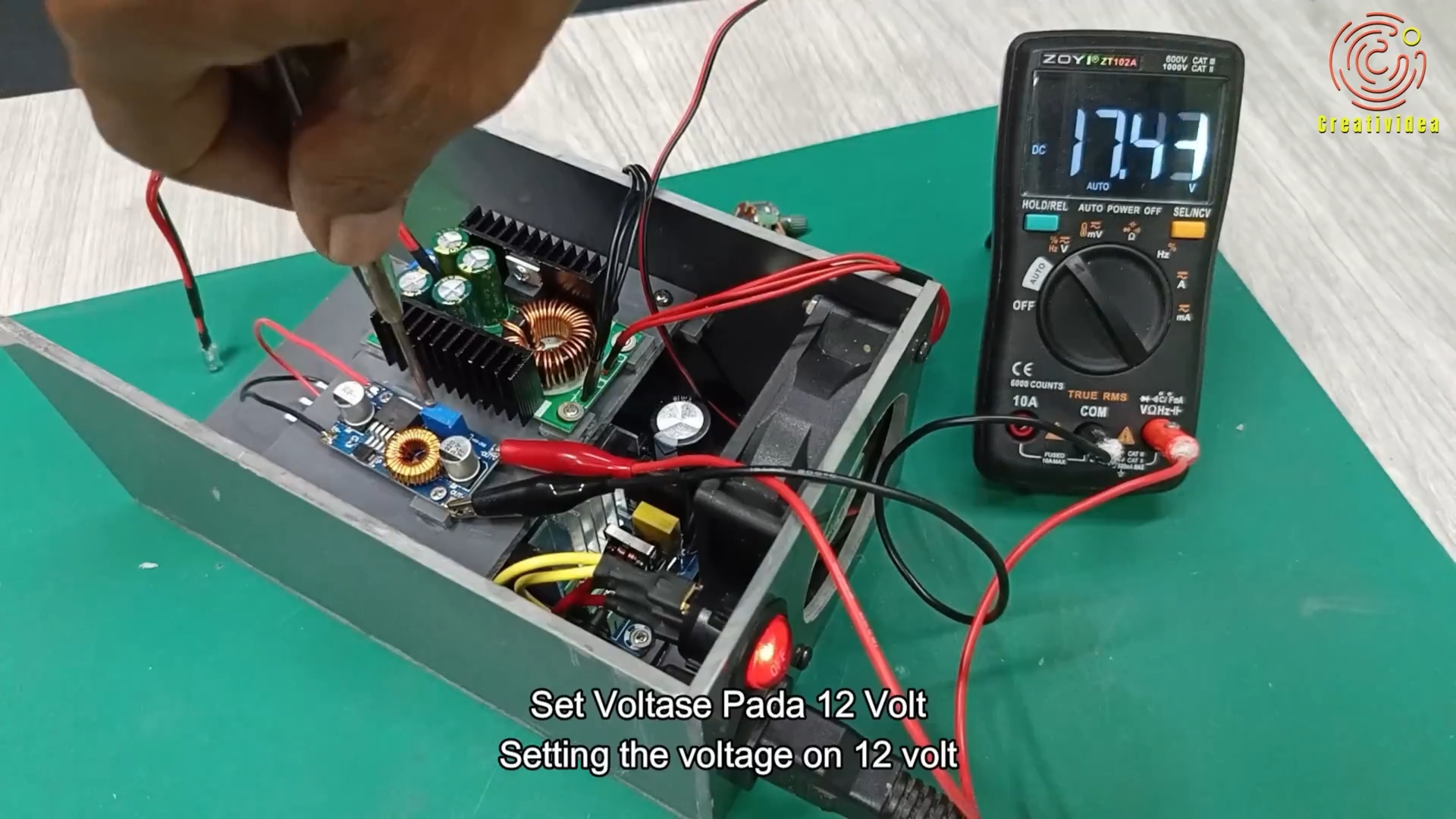

Все модули устанавливаются и соединяются согласно схемы. Производится регулировка модуля XL4015 на выход 12 В.

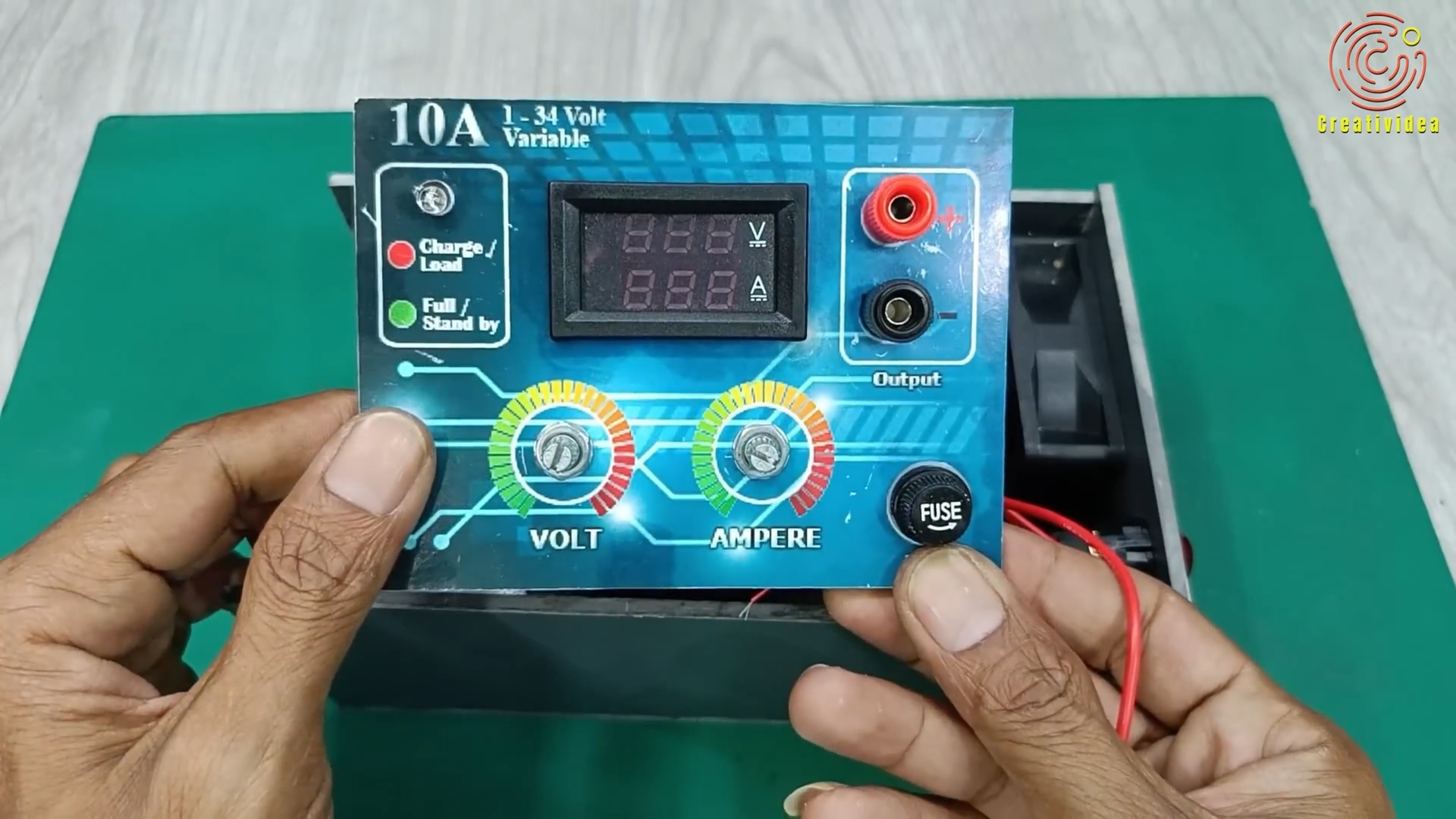

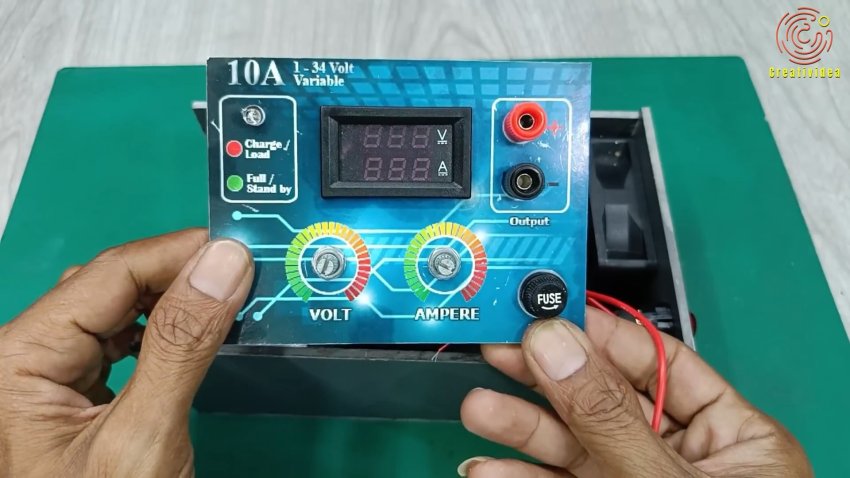

На переднюю панель наклеивается, распечатанная на принтере, наклейка. Далее производится вырез под потенциометры, светодиод, клеммы, светодиодный индикатор, вольтамперметр и предохранитель.

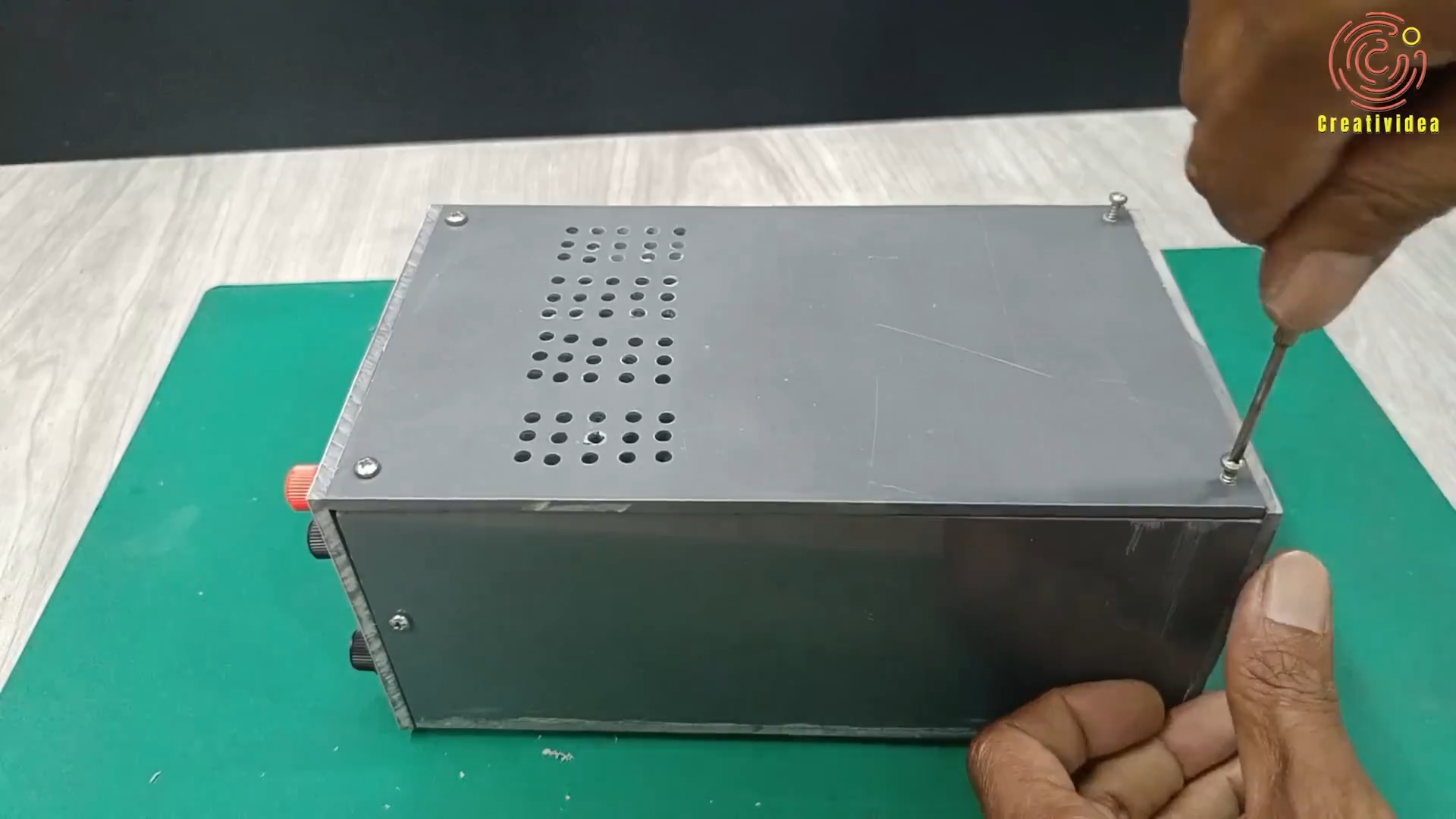

Подключаем все органы передней панели, закрываем корпус.
Испытание зарядного устройства

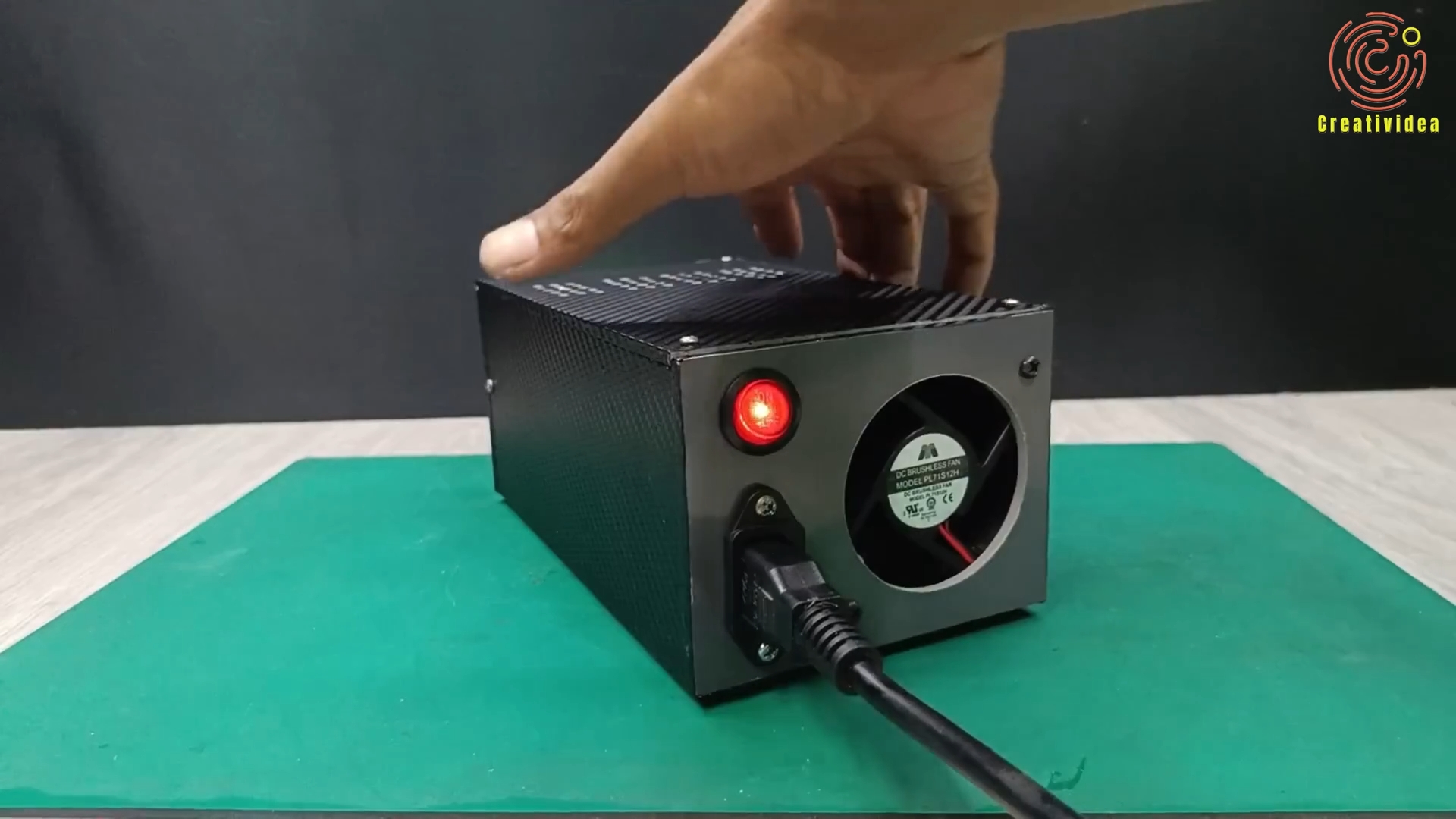

Подключаем сетевой шнур, включаем переключатель.

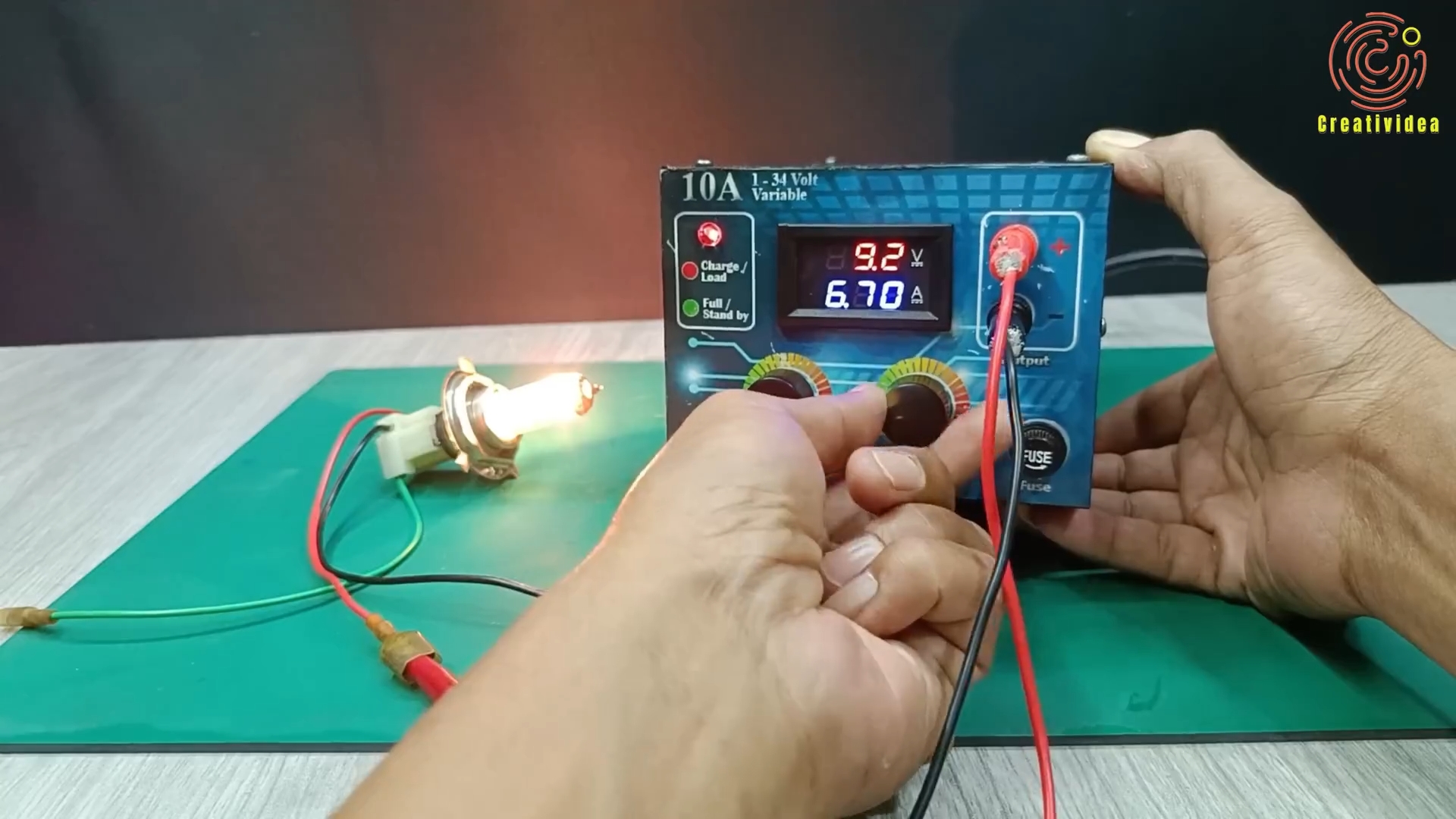

Первым делом можно испытать работу блока на нагрузке. Галогенная лампочка отлично подойдет для этого.

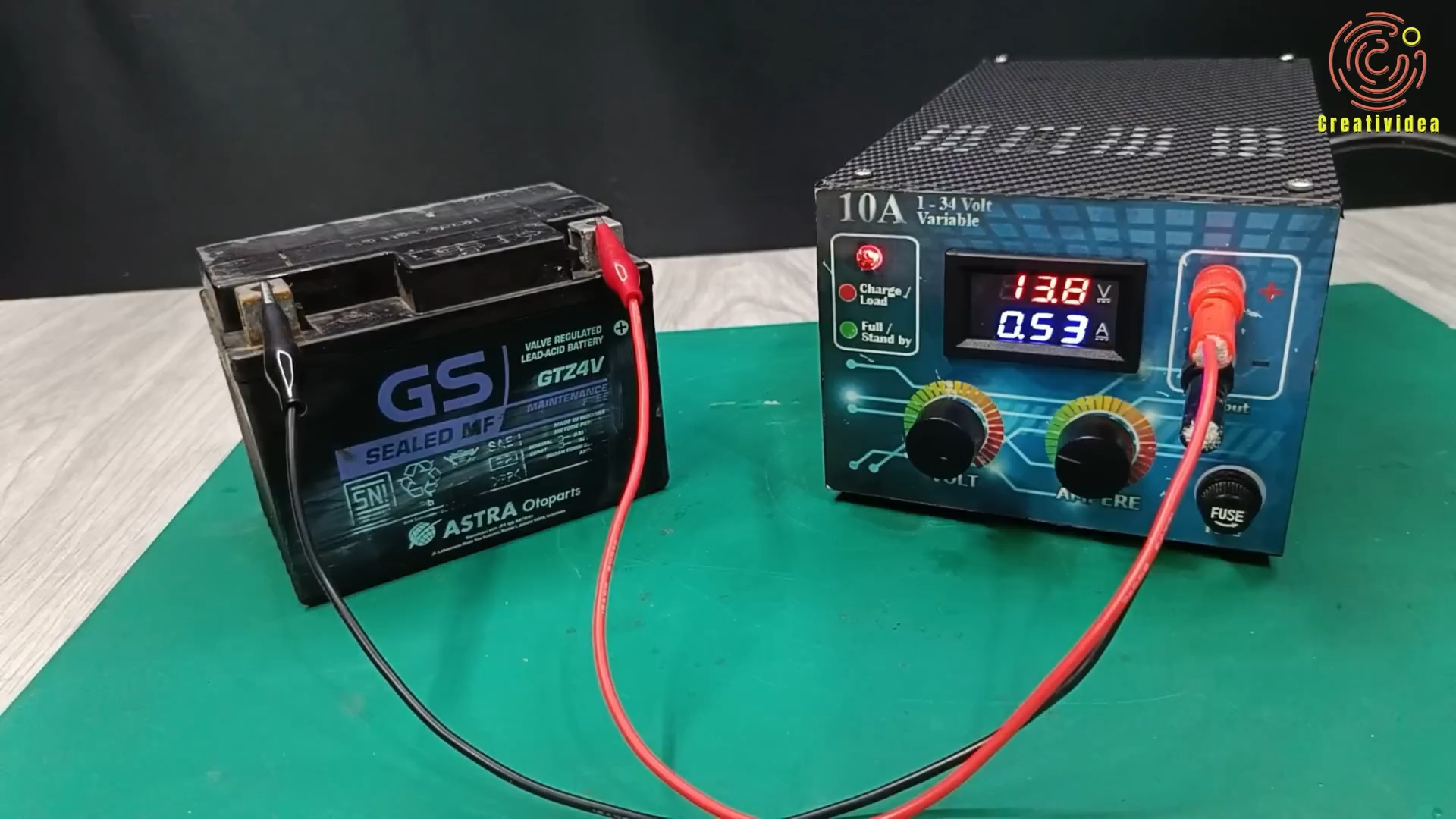

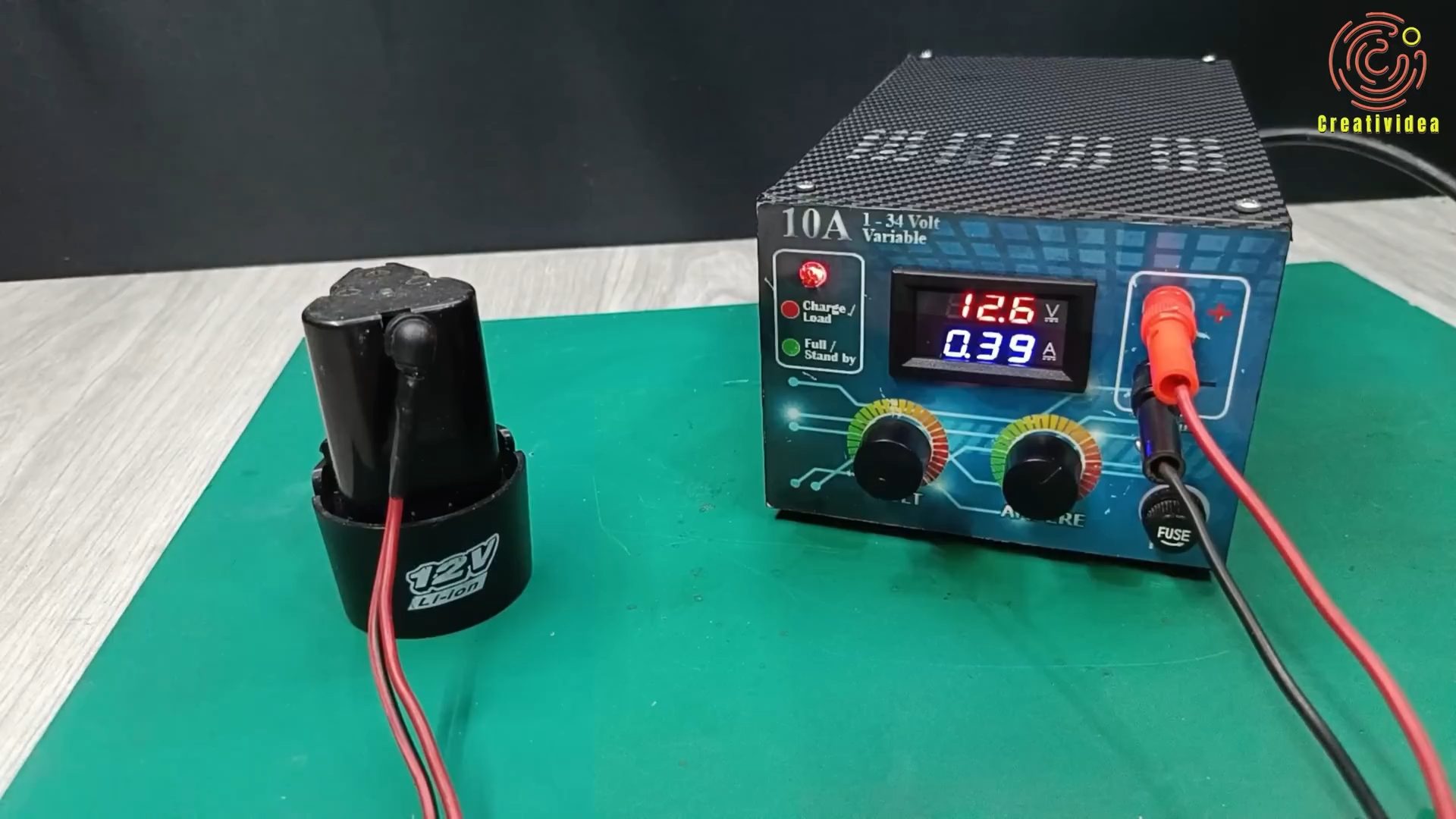

Теперь можно подключить аккумулятор, к примеру от мотоцикла.
Выставить нужный ток заряда и конечное напряжение. Как видите: во время зарядки светодиод горит красным цветом.
И как только аккумулятор зарядится, светодиод будет гореть зеленым, что говорит о завершении зарядки.
Далее вы сможете заряжать любые нужные АКБ напряжение от 1 до 34 В.
