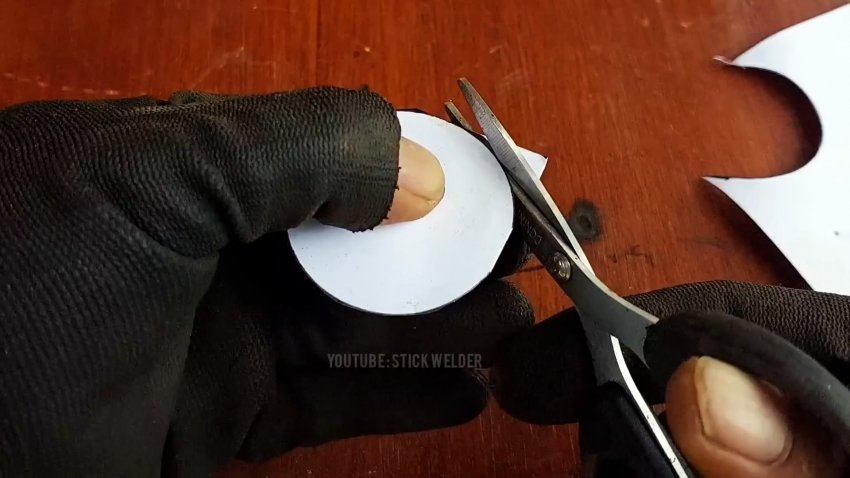

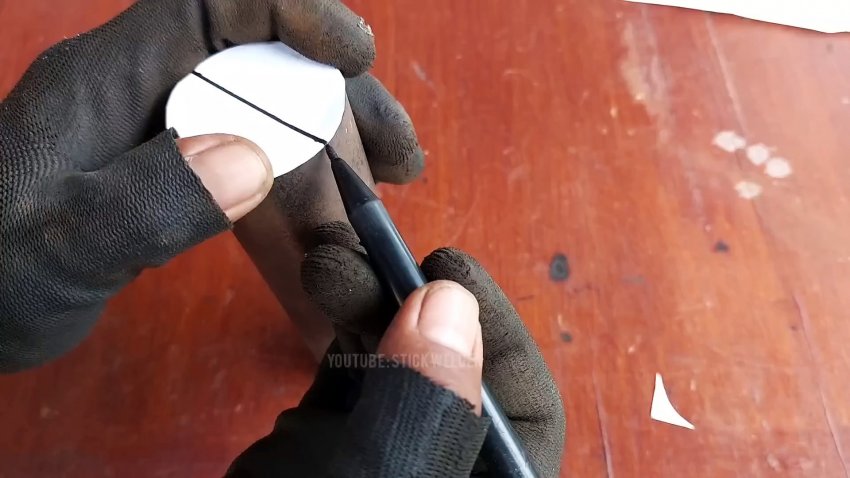

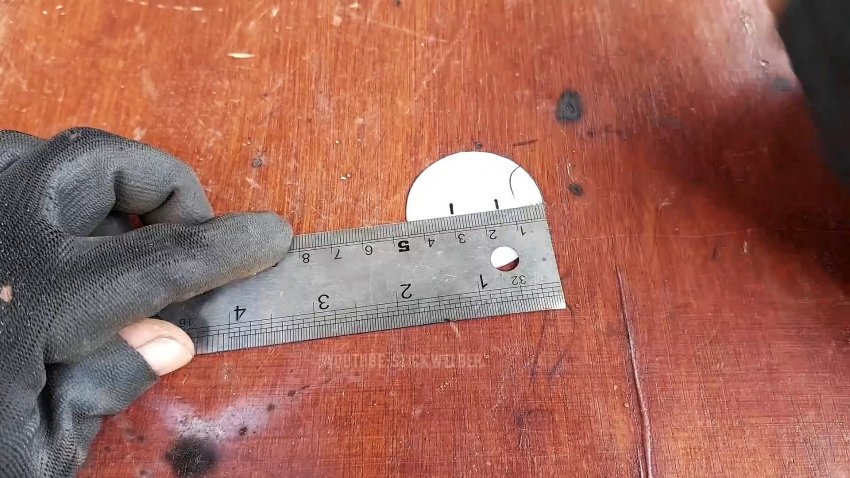

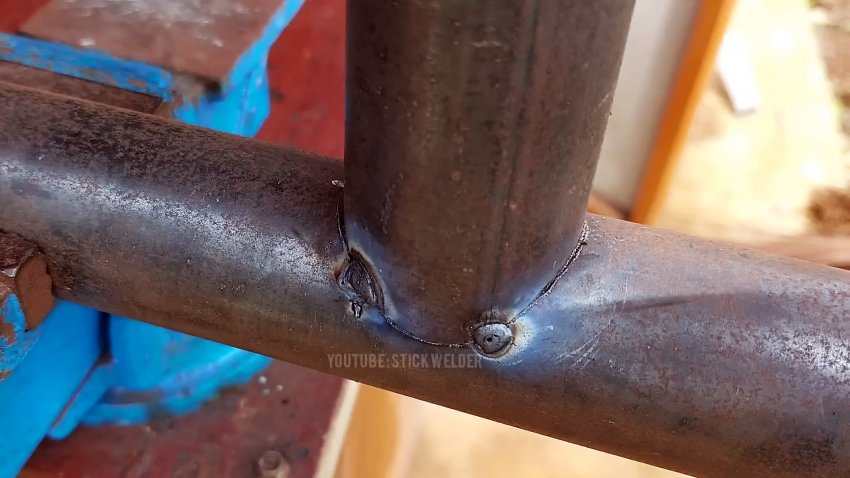

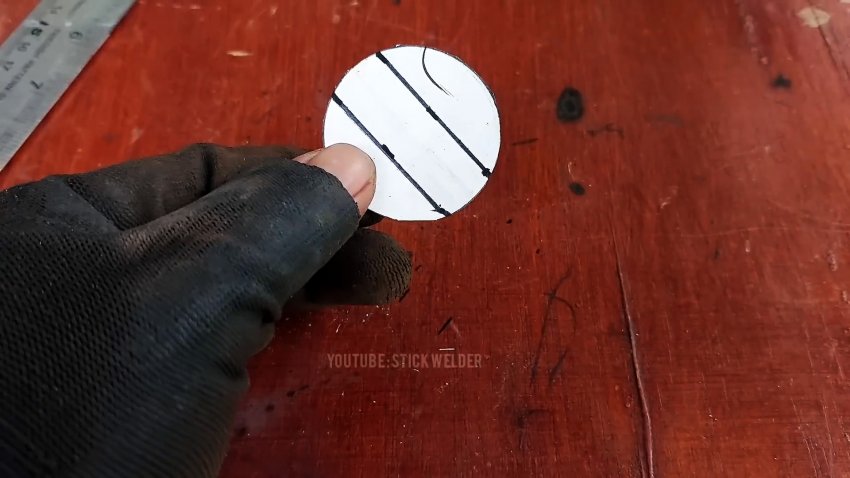

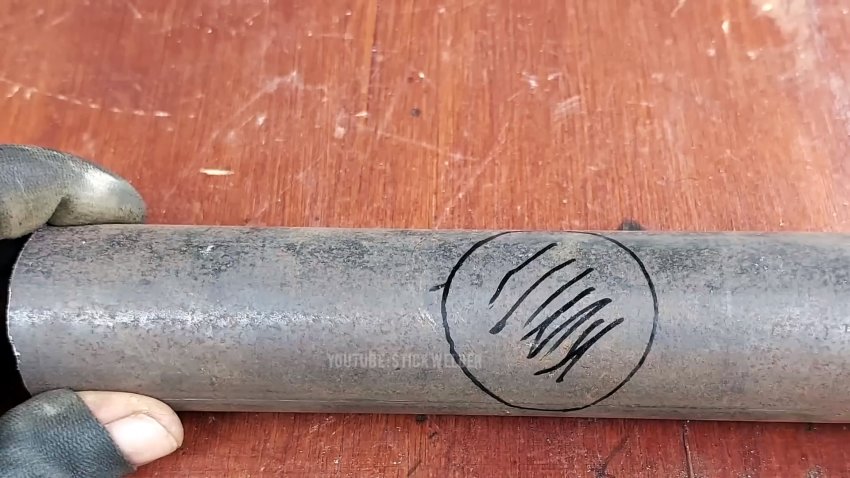

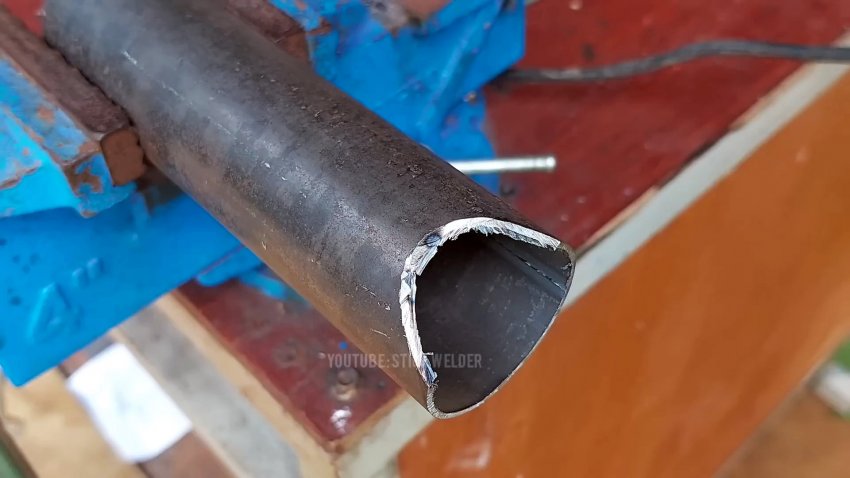

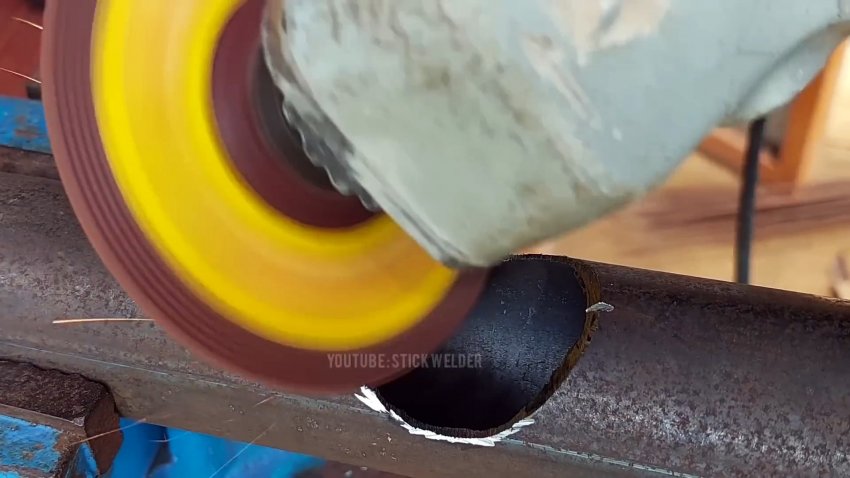

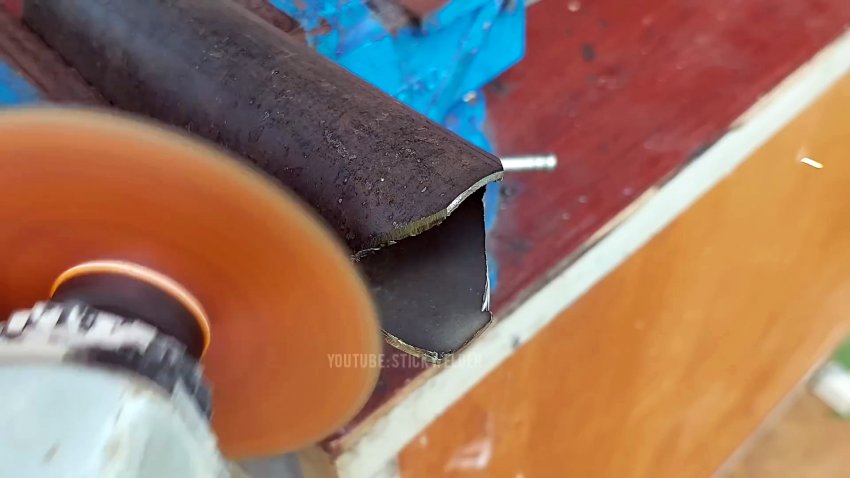

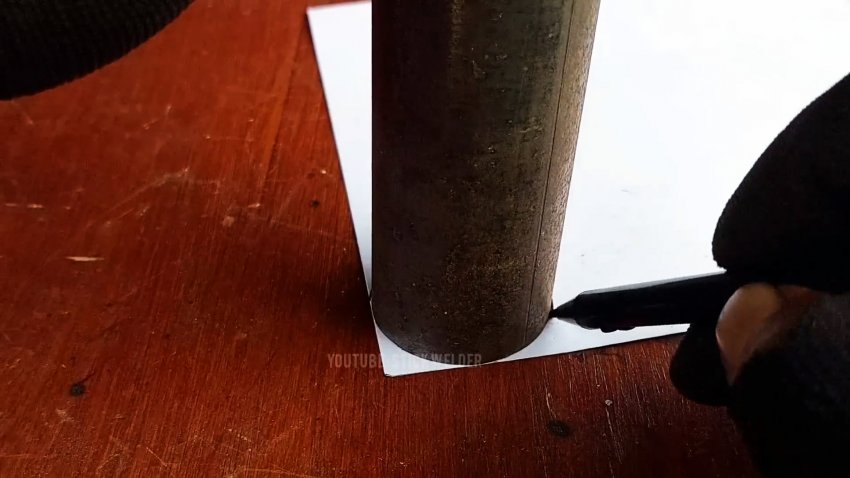

Чтобы обеспечить точное и качественное соединение врезкой двух труб одного и того же диаметра под углом 90 градусов, необходимо кромке врезаемой трубы придать одну определенную конфигурацию и уже по ней установить форму отверстия в трубе, в которую происходит врезка. Как идеально врезать трубу под прямым углом с помощью простого листа бумаги и болгарки своими руками Для этого врезаемую трубу ставим вертикально на обычный лист бумаги, обводим маркером ее наружный контур и по нему вырезаем ножницами бумажную окружность. Складываем круг из бумаги пополам, отмечаем маркером концы линии сгиба и проводим прямую линию, которая в нашем случае совпадает с диаметром круга. Накладываем бумажный круг на торец врезаемой трубы и переносим концы диаметра на боковую поверхность трубной заготовки. Далее диаметр бумажного круга делим на 3 равные части. В нашем случае диаметр составляет 45 мм, значит расстояния между точками должны быть одинаковыми и равными 15 мм. Далее складываем бумажный круг по этим трем отметкам поперечно диаметру и получаем трехслойную пластину. Разворачиваем ее, отмечаем концы линий сгиба, проводим параллельные прямые и по одной из линий (хорде) отрезаем от бумажного круга сектор. Складываем зеркально полученный бумажный сектор вдвое, затем разгибаем его, отмечаем концы линии сгиба, и проводим через них прямую. Прикладываем бумажный сектор к боковой поверхности трубы так, чтобы хорда совпала с кромкой трубы, а средняя линия (высота сектора) – с одной из отметок на трубе. Удерживая бумажный сегмент в указанном положении на трубе, обводим дугу сегмента на боковой поверхности трубы маркером. То же самое проделываем и с противоположной стороны трубы, ориентируясь на вторую отметку, нанесенную на трубу ранее. Концы дуг сегментов, нанесенных на трубу, несколько скругляем для образования плавного перехода вырезов на торец трубы. Зажимаем трубу в слесарные тиски и болгаркой вырезаем металл по нанесенным плавным линиям на боковой поверхности трубы. Фигурный торец врезаемой трубы накладываем на боковую поверхность второй трубы и обводим маркером контур контакта двух соединяемых труб. Вырезаем металл в пределах нанесенного контура, зашлифовываем края отверстия и устанавливаем на него фигурный торец присоединяемой трубы. Аккуратно и качественно обвариваем плавную линию сопряжения трубных заготовок по всему периметру и получаем герметичное, прочное и эстетичное соединения двух труб одинакового диаметра точно под углом 90 градусов.
