Дальнобойная Wi-Fi антенна из банки чипсов - «Своими Руками»

Добавлено 31-май-2026, 15:33 От Горислава

С нами вы научитесь делать все сами: Процесс познания – это наше естественное состояние. И для начала нам нужно признать, что вы можете сделать все сами, не обязательно сразу бежать в магазин или торговый центр за новой вещью, если её можно сделать самим. ...

Банка выполняет роль резонатора и рефлектора: она отражает радиоволны в одном направлении, концентрируя энергию сигнала. Внутри банки размещается активный элемент — диполь, который подключается к Wi‑Fi‑адаптеру или роутеру. В результате получается простая направленная антенна с усилением до 8–12 дБи.

Необходимые материалы:

Пустая банка из-под чипсов «Pringles».
Медная проволока.
Адаптер Wi-Fi (802.11b/g/n) 2,4 ГГц.
Штатив.
Болты и гайки.

Изготовление Wi-Fi антенна для дальних связей из банки чипсов

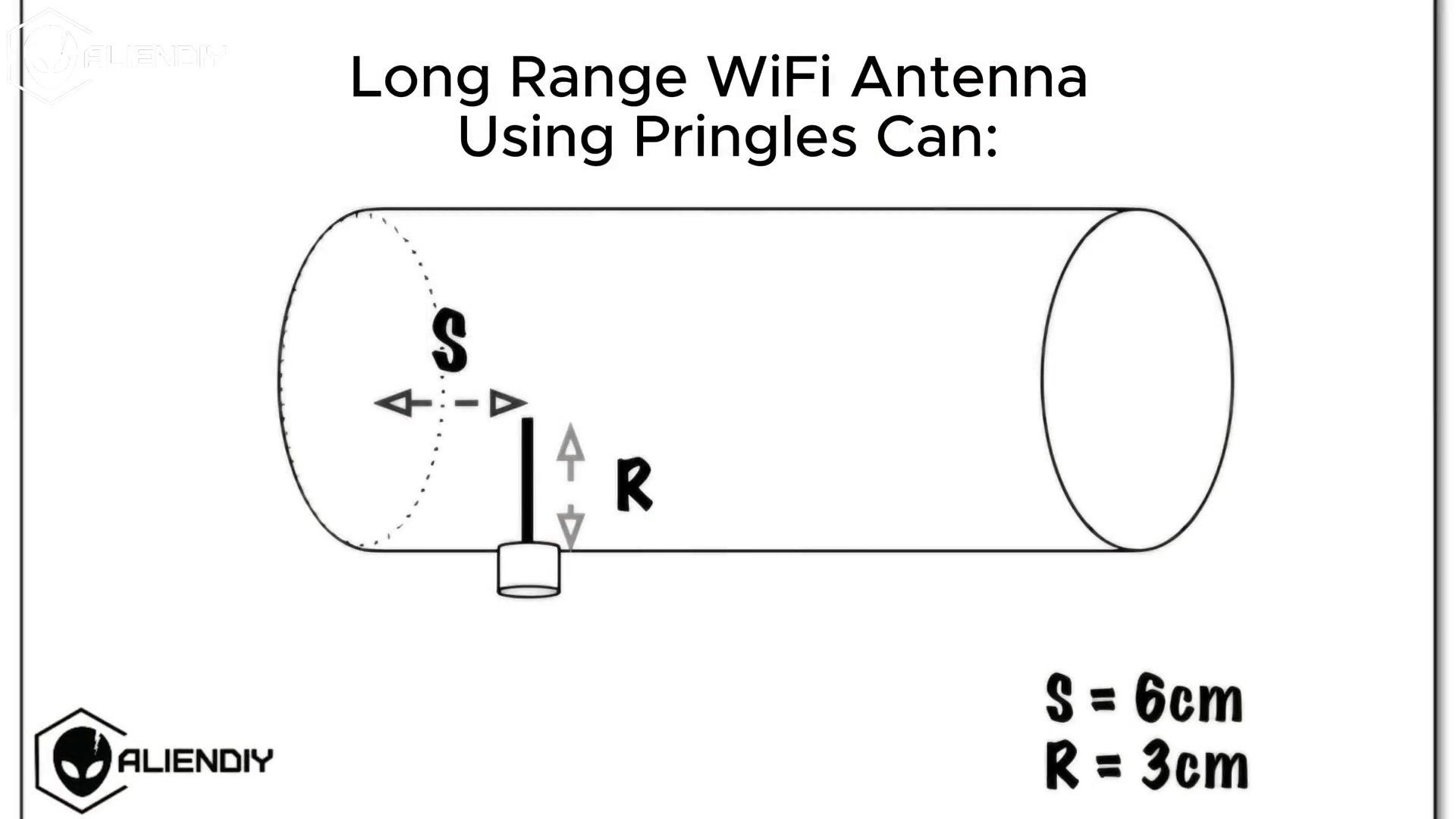

Первым делом тщательно вымойте и высушите банку. Удалите все остатки чипсов и жир. Чертеж будущей антенны выглядит следующим образом:

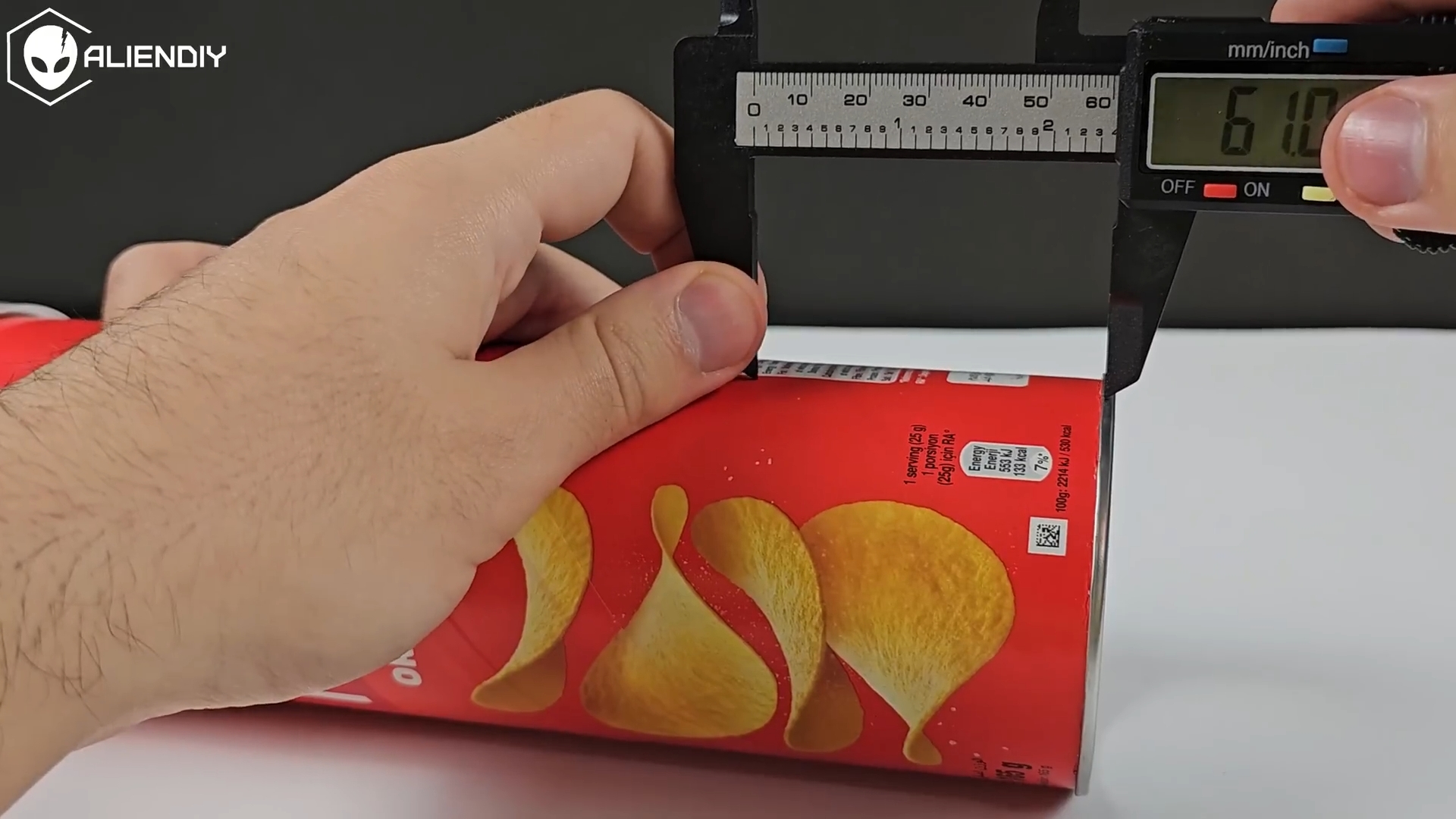

Отмеряем от глухого края банки 6 сантиметром.

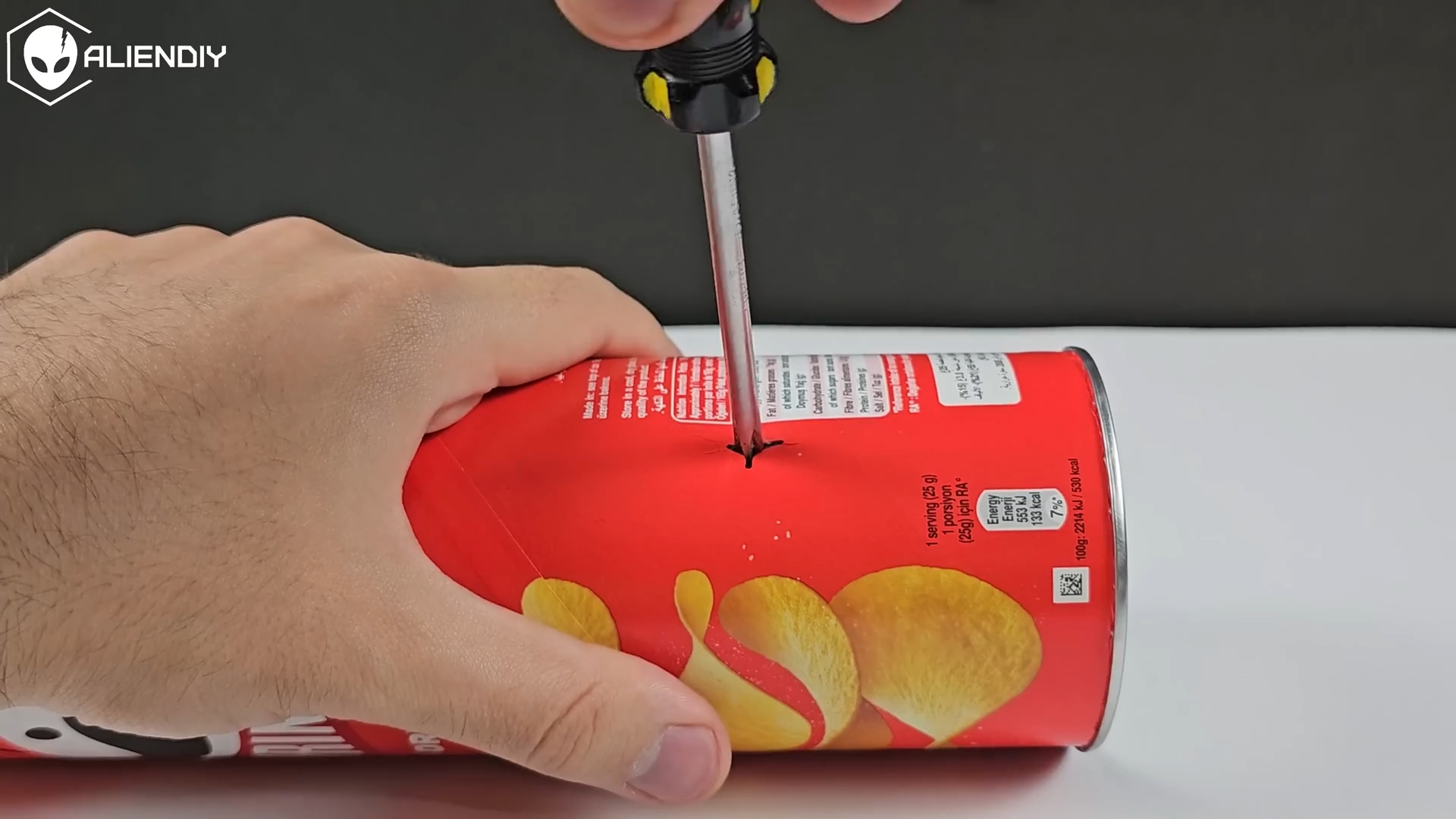

И проделываем отверстие под адаптер Wi-Fi.

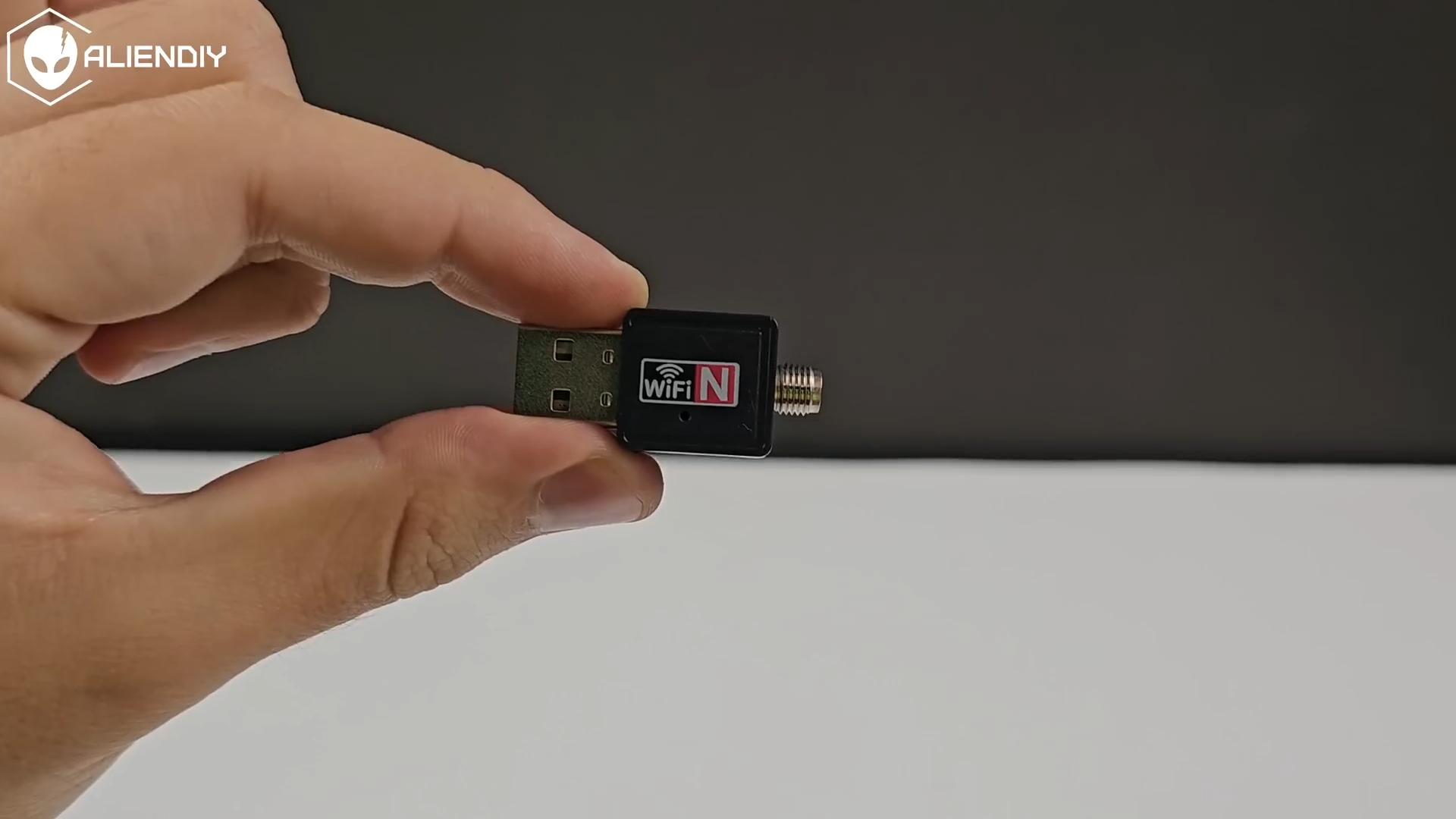

Берем адаптер Wi-Fi. Он может быть другой фирмы и размеров, главное, чтобы имел выход под антенну.

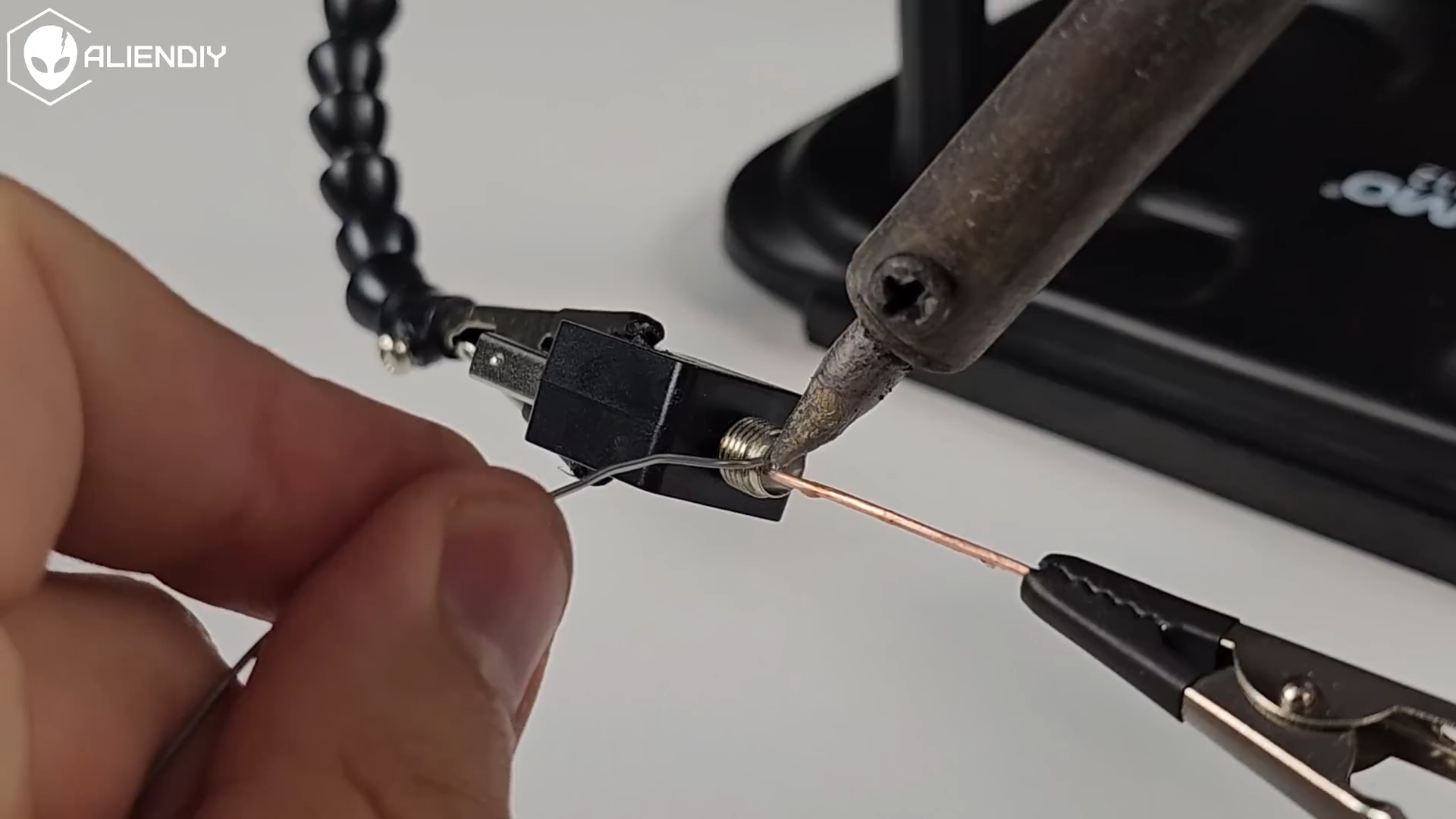

Припаиваем к центральной жиле, предварительно зачищенный, медный провод.

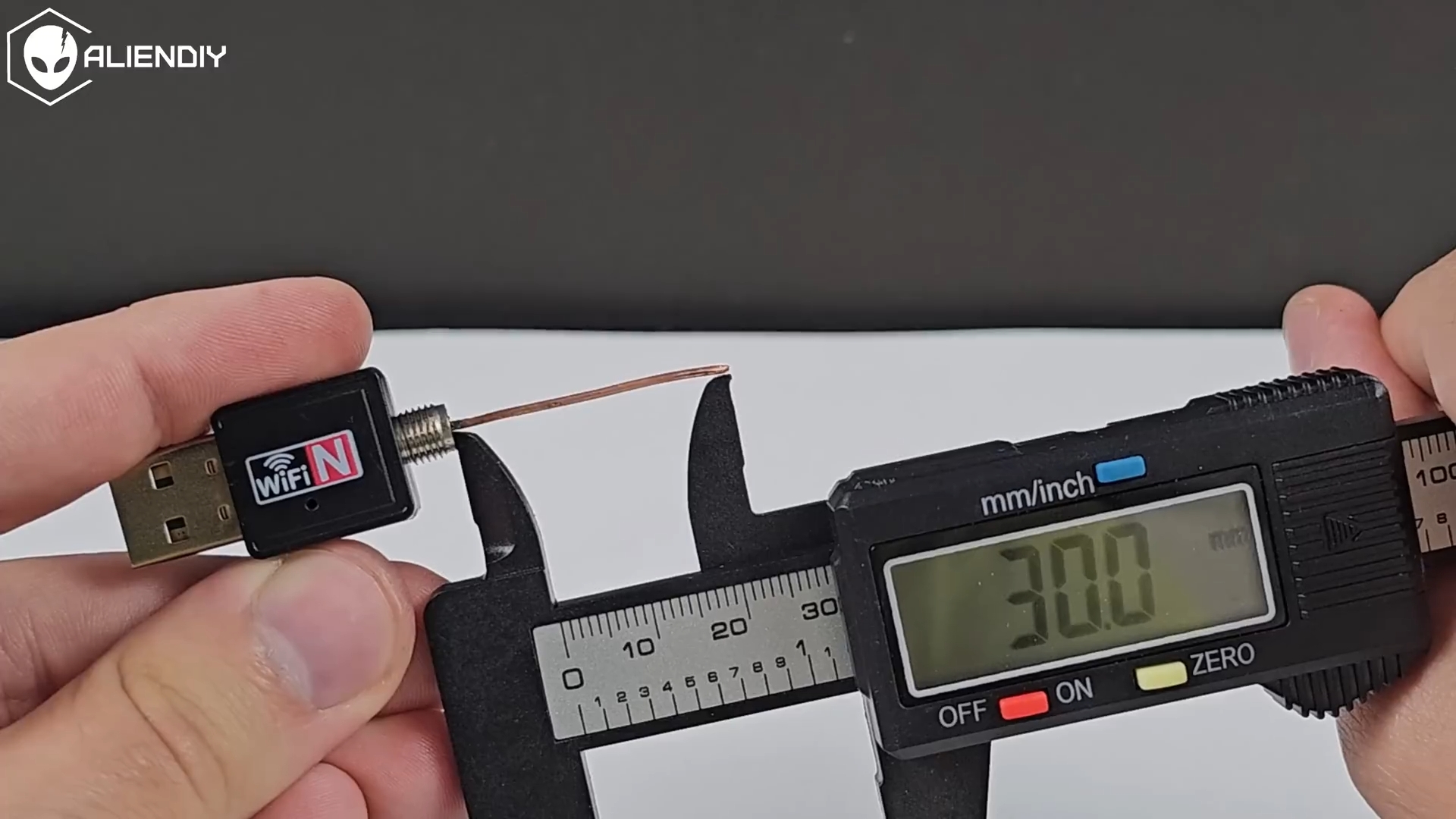

Отмеряем размер 3 см, лишнее обрезаем.

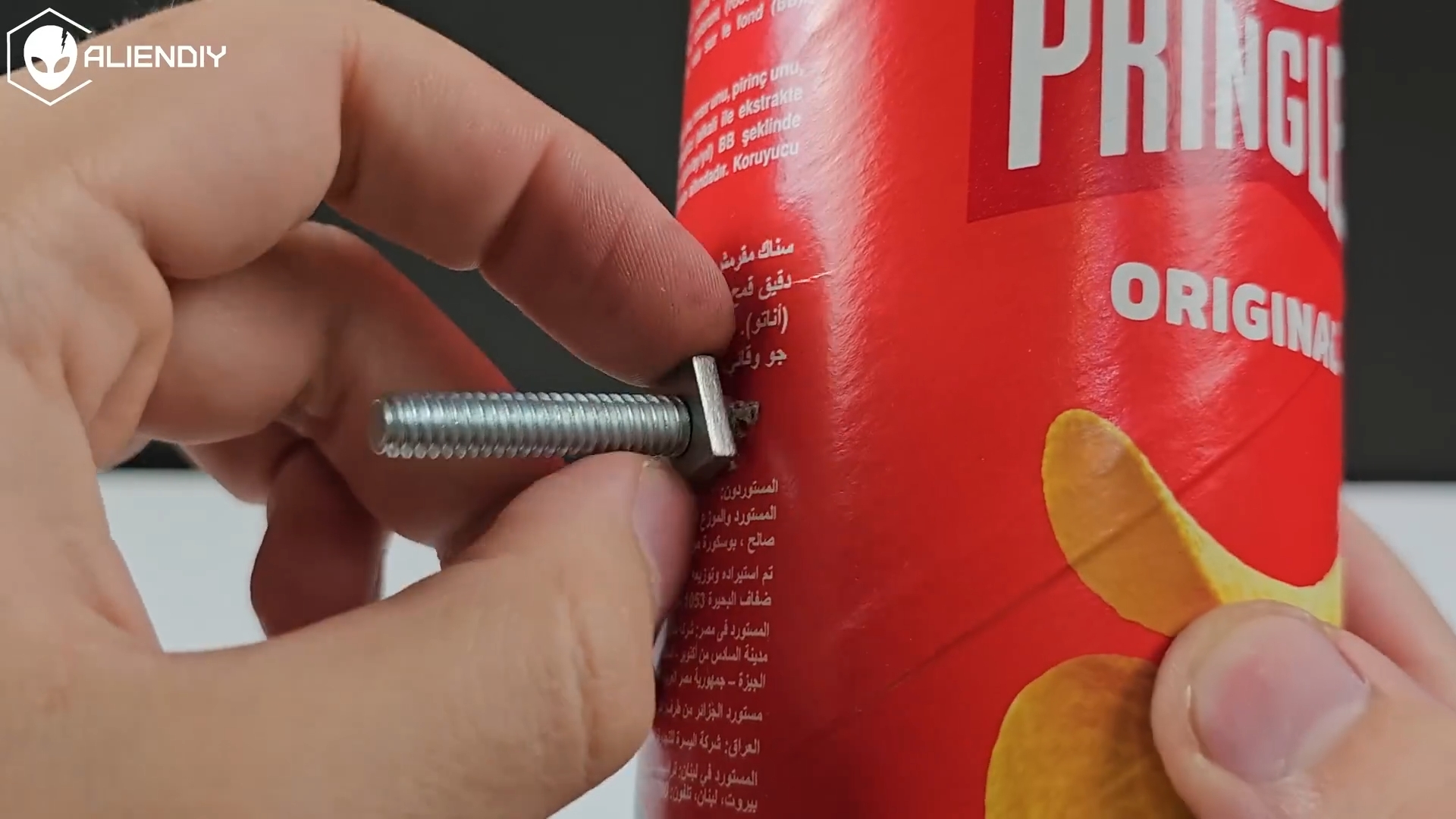

В центре банки сверлим отверстие под болт - это будущее крепление к кронштейну.

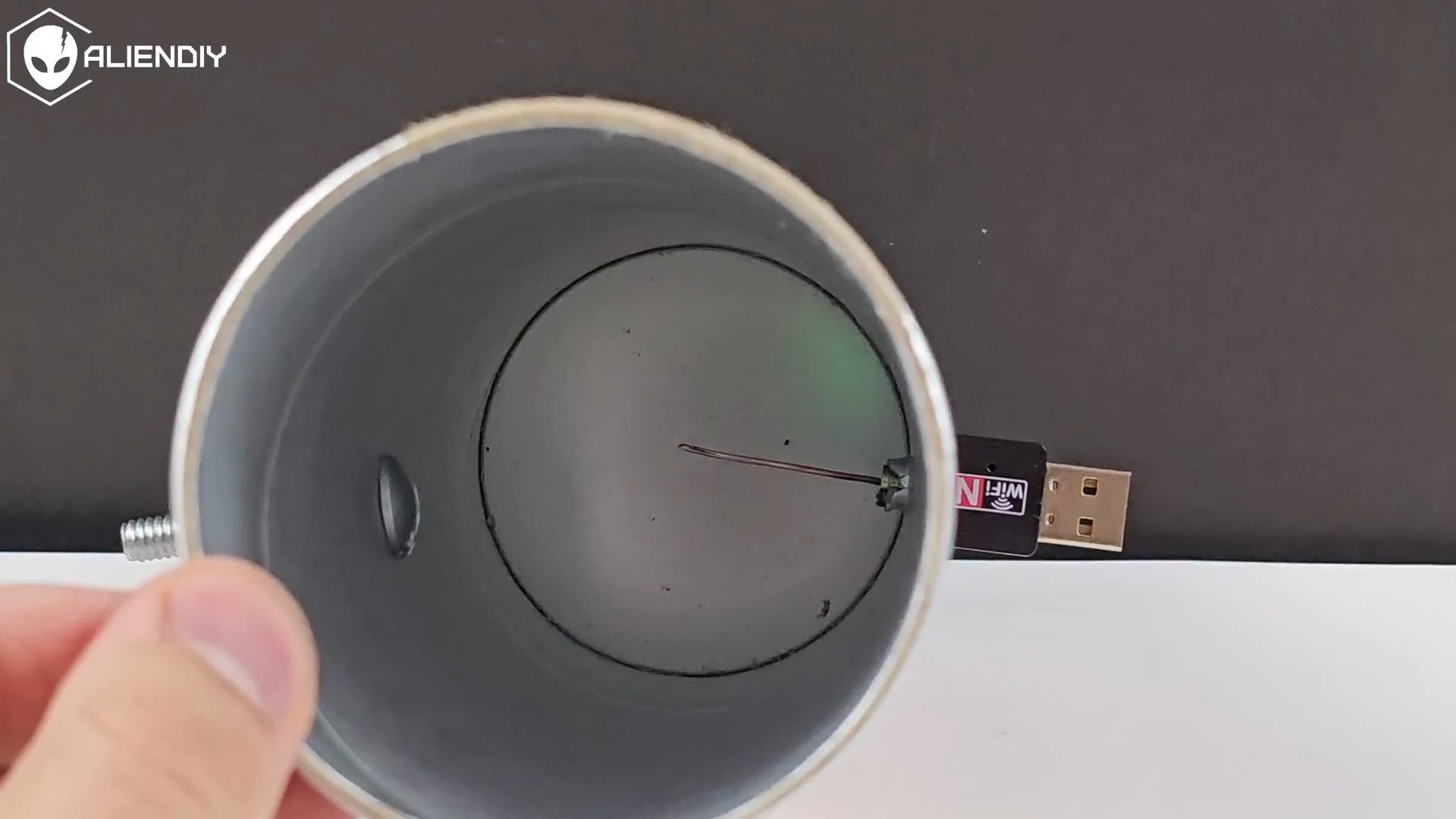

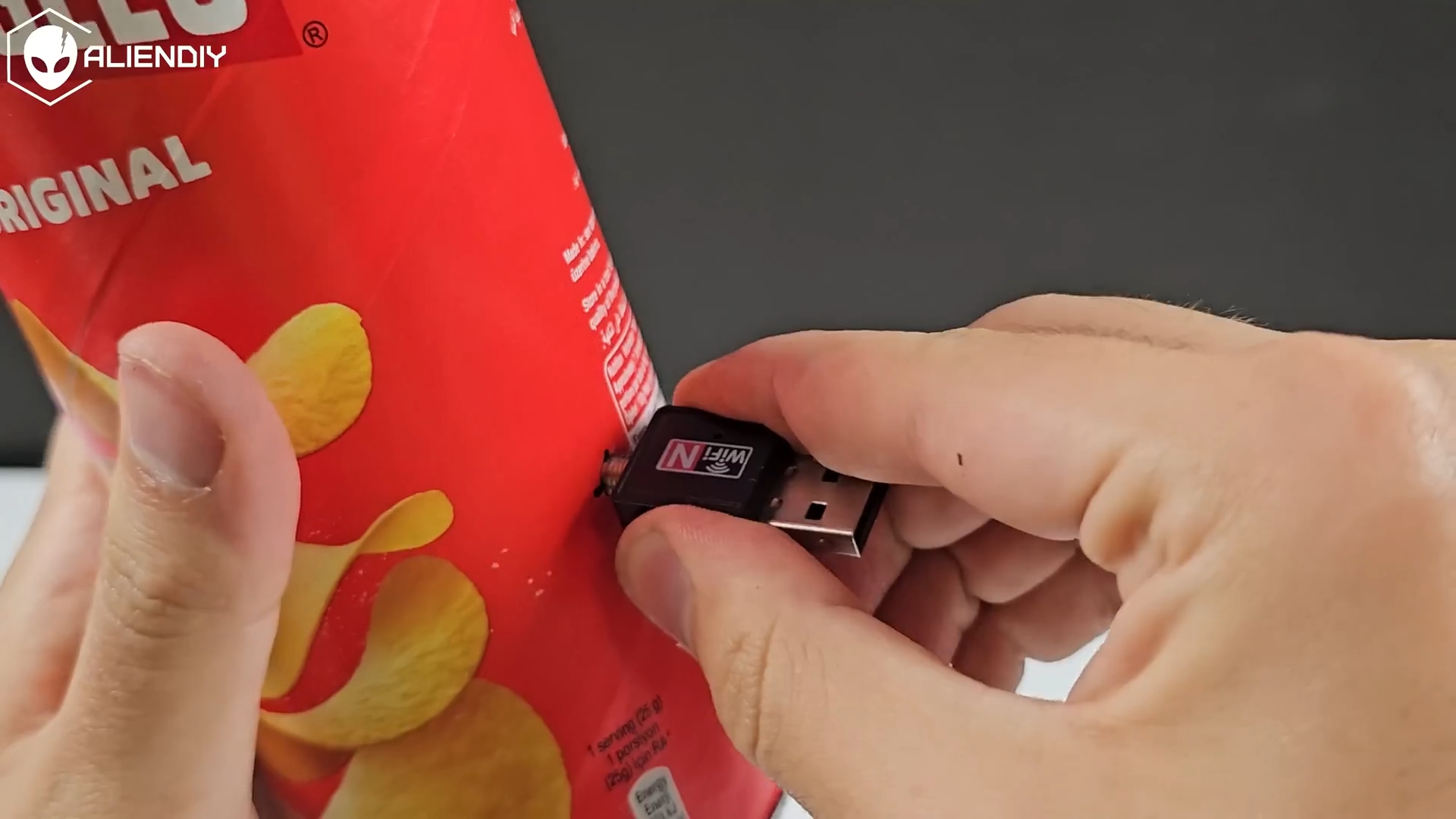

Фиксируем болт гайкой, устанавливаем адаптер в ранее сделанное отверстие.

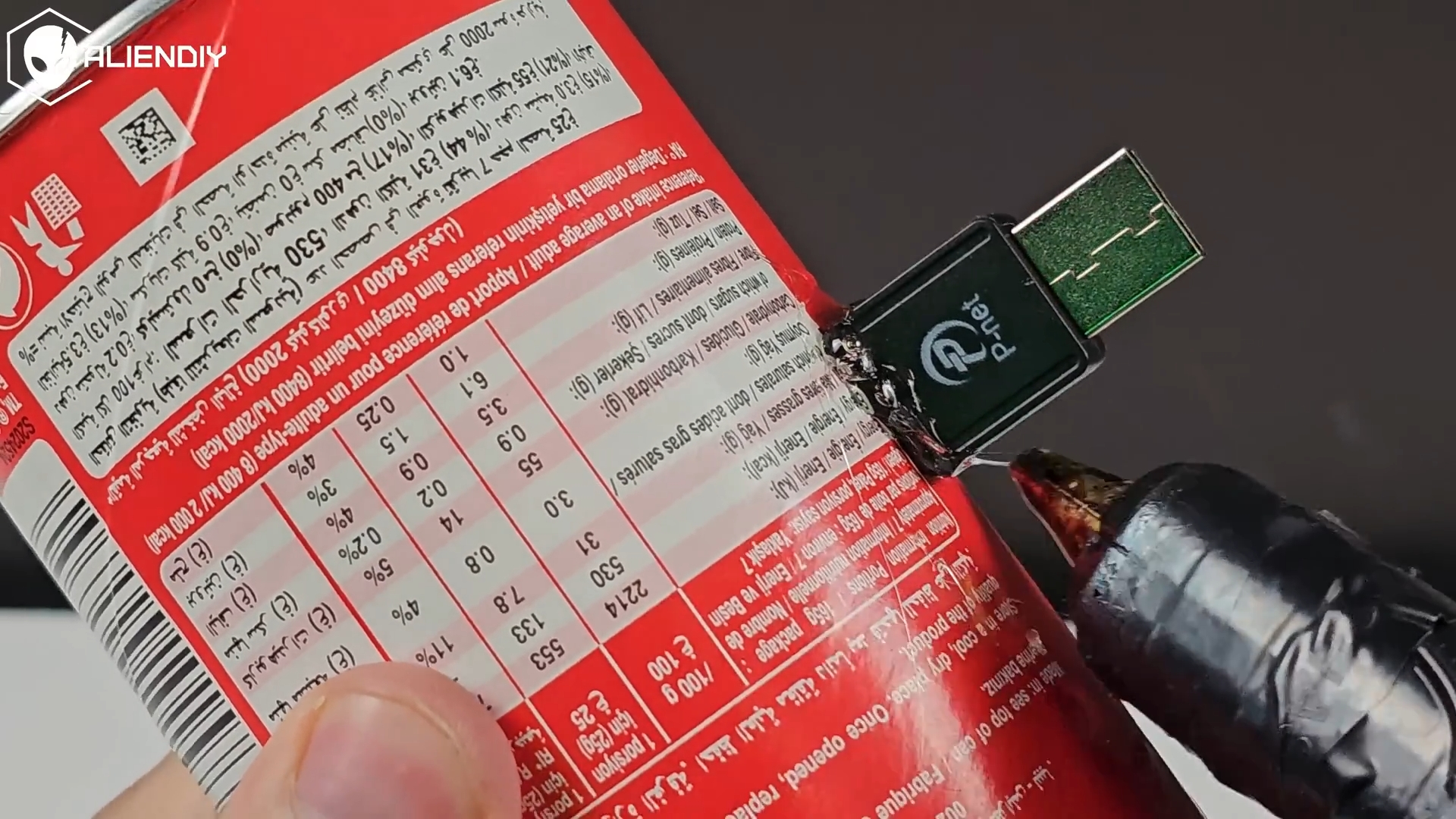

Фиксируем горячим клеем.

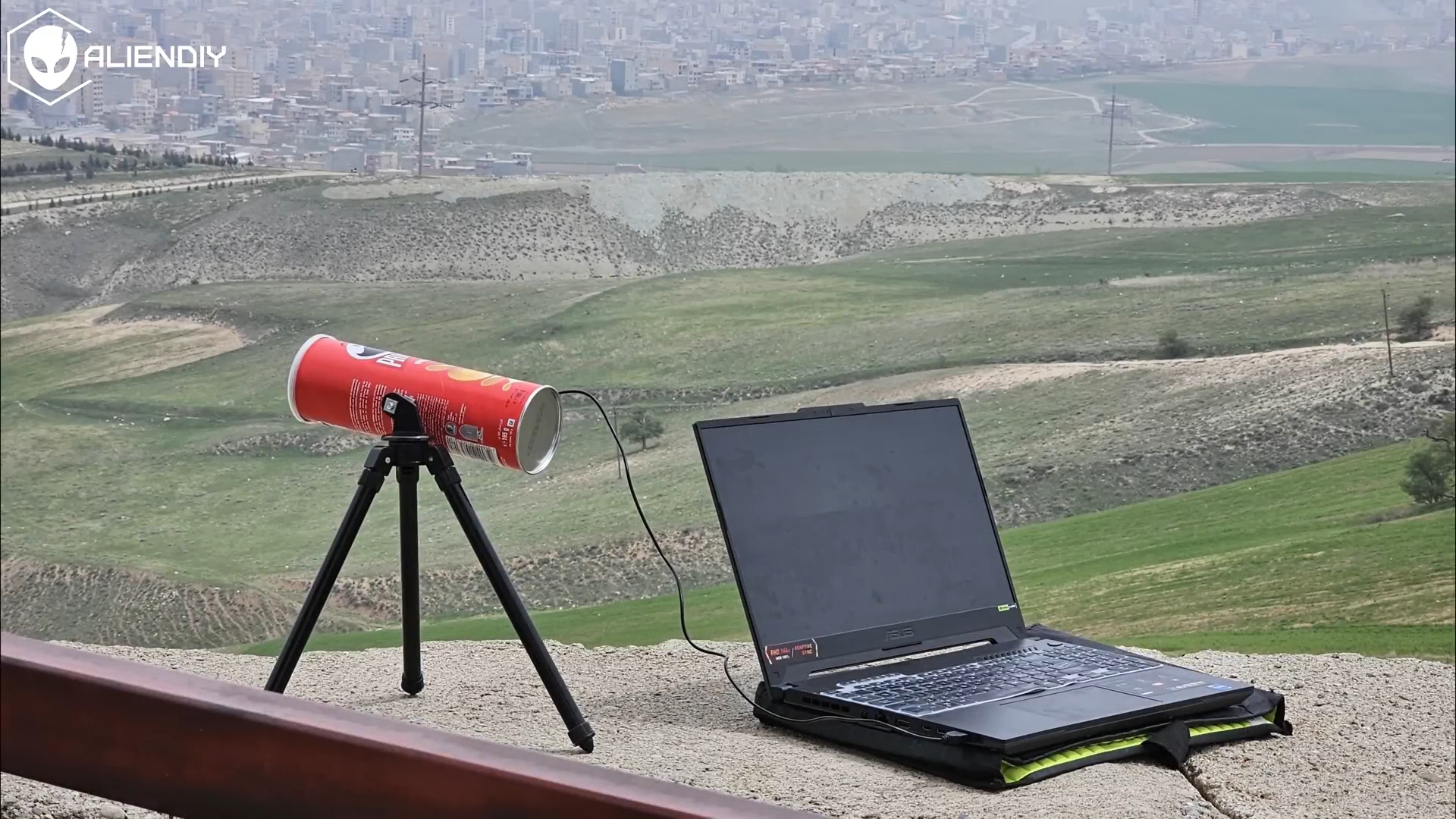

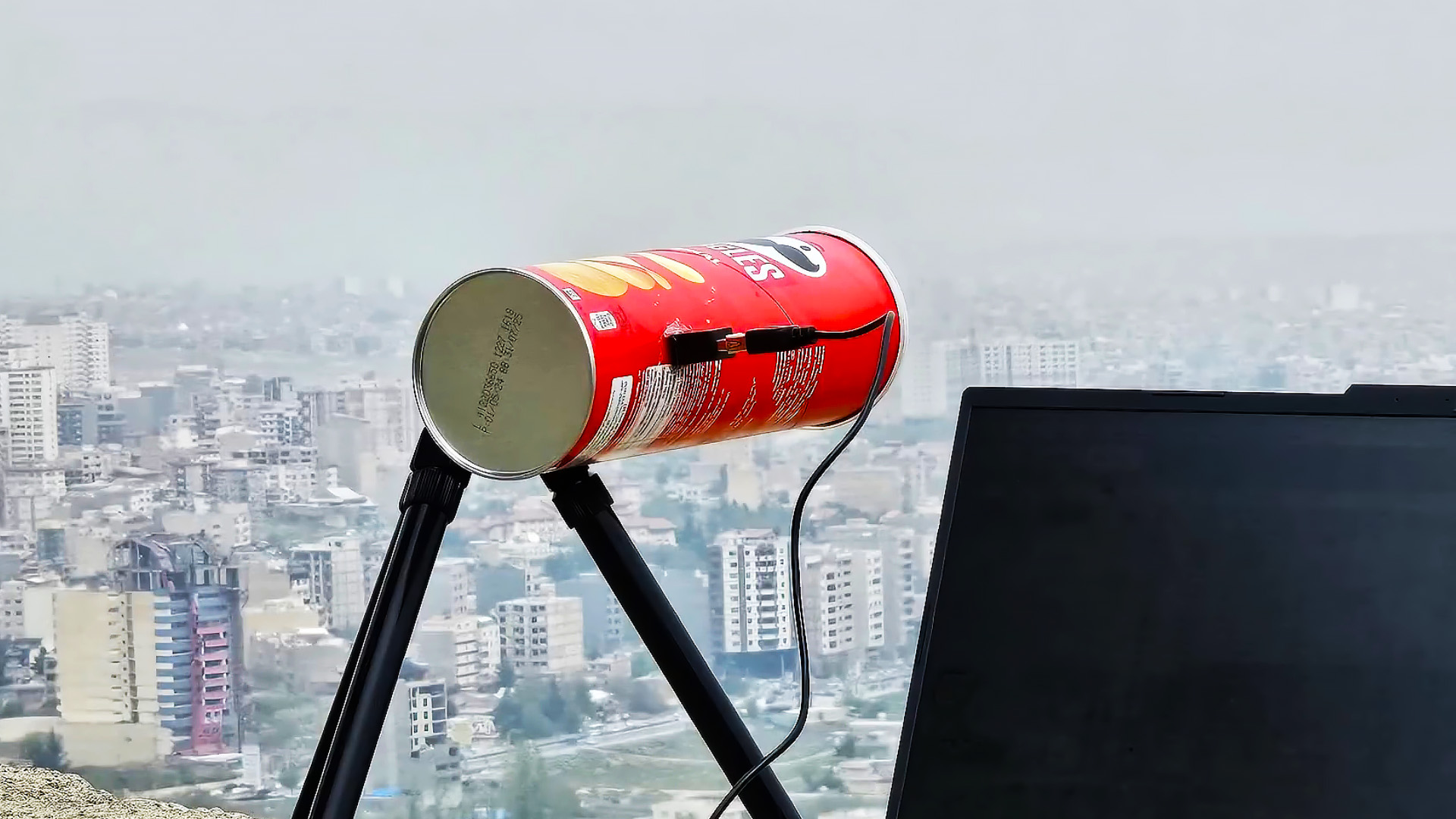

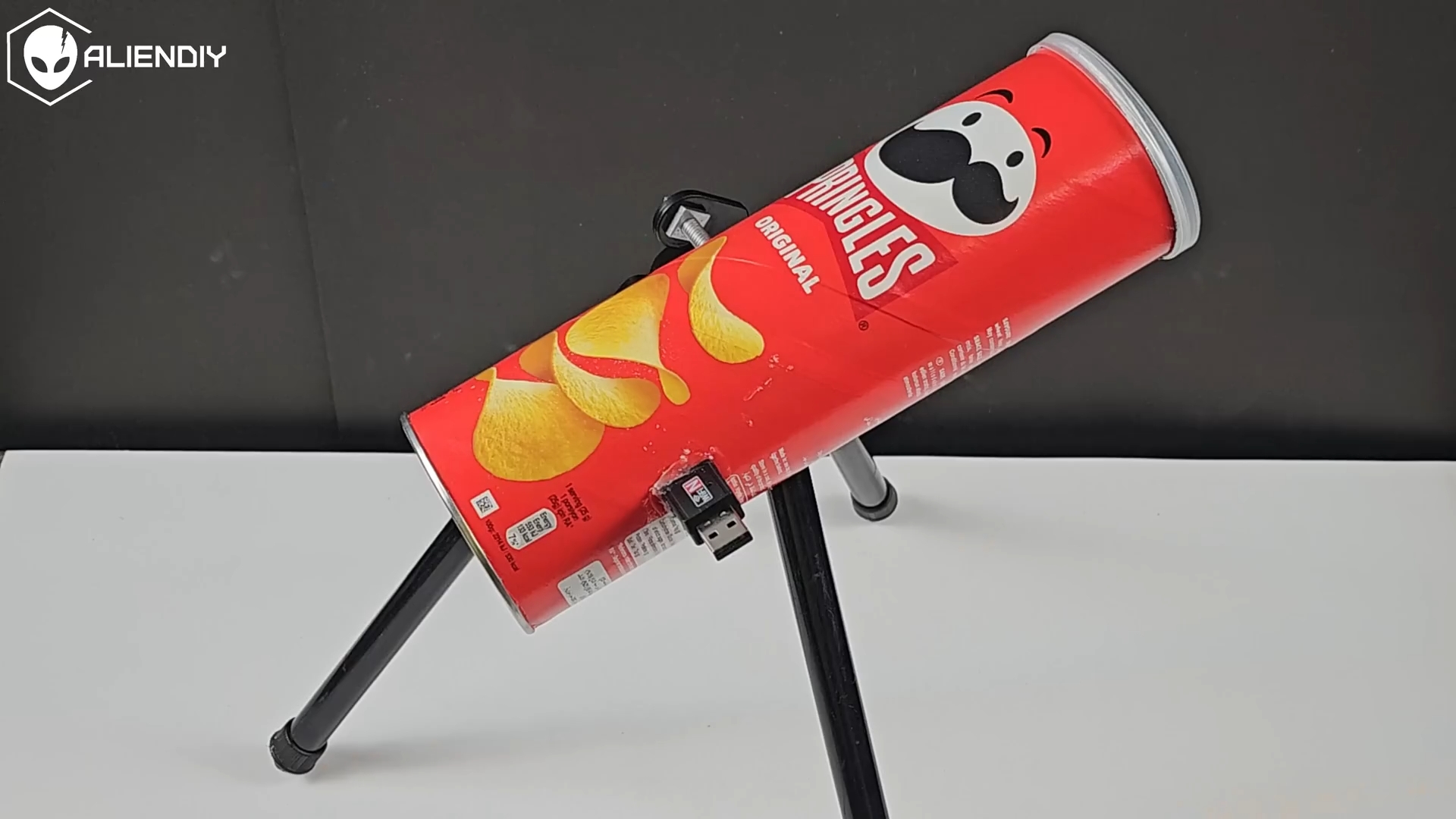

Закрываем банку пластиковой крышкой. Устанавливаем получившуюся антенну на штатив. Все готово к испытаниям.

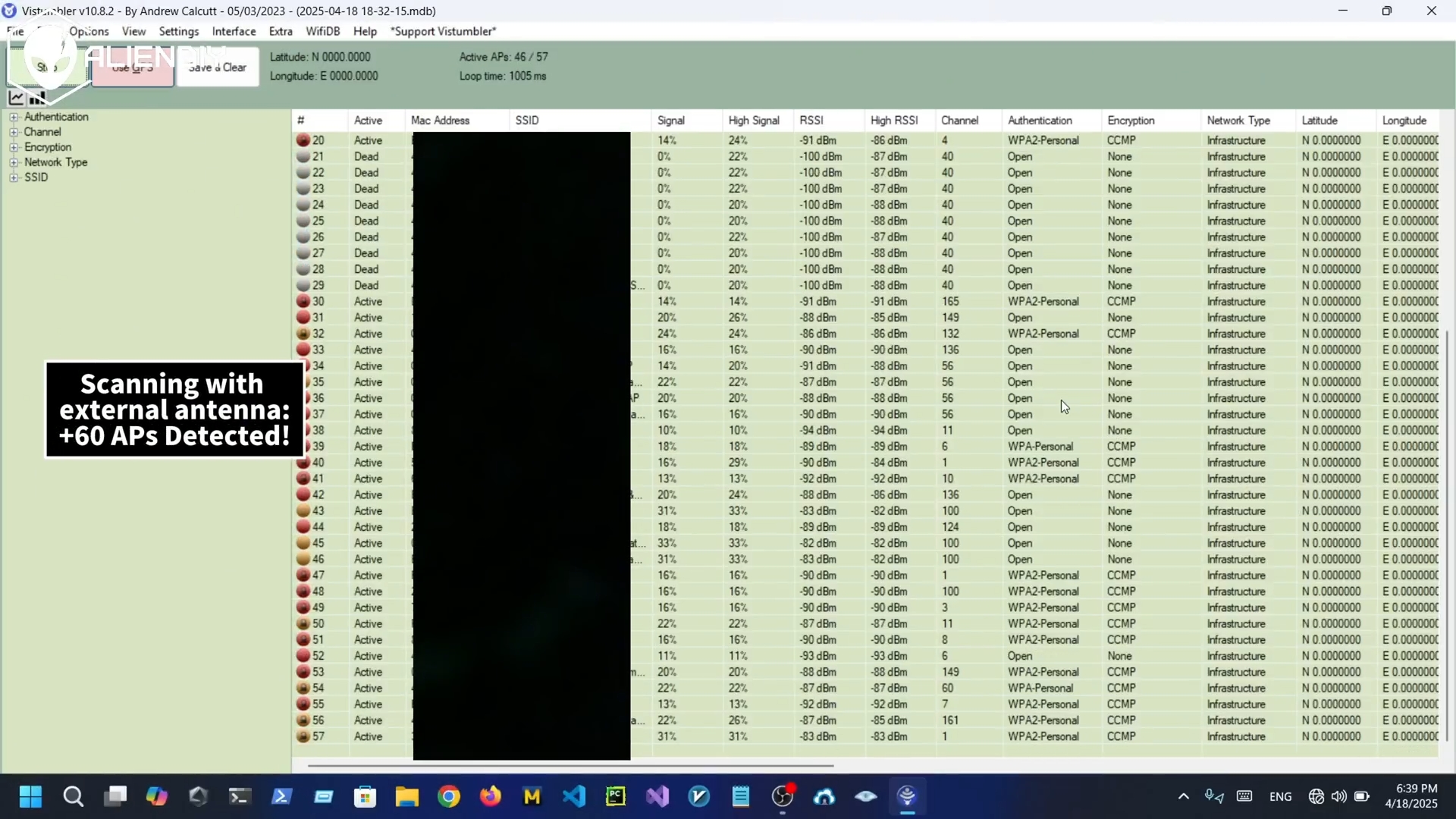

Если выехать загород и направить антенну на дальние дома, то можно поймать множество Wi-Fi точек, среди которых обязательно попадутся и бесплатные. Это доказывает, что антенна отлично принимает дальние Wi-Fi сигналы.

Важные нюансы и меры предосторожности

Законность. Использование направленных антенн для подключения к чужим сетям может нарушать законодательство. Убедитесь, что вы имеете право использовать сигнал.
Частота. Конструкция рассчитана на 2,4 ГГц. Для 5 ГГц размеры нужно пересчитать (диполь будет короче).

Итог

«Бантенна» из банки «Pringles» — бюджетный и эффективный способ усилить Wi‑Fi на расстоянии. При правильной сборке она может увеличить дальность связи в 2–5 раза. Этот проект отлично подходит для экспериментов с радиотехникой и решения бытовых задач, например, для подключения сарая или гаража к домашнему роутеру.
