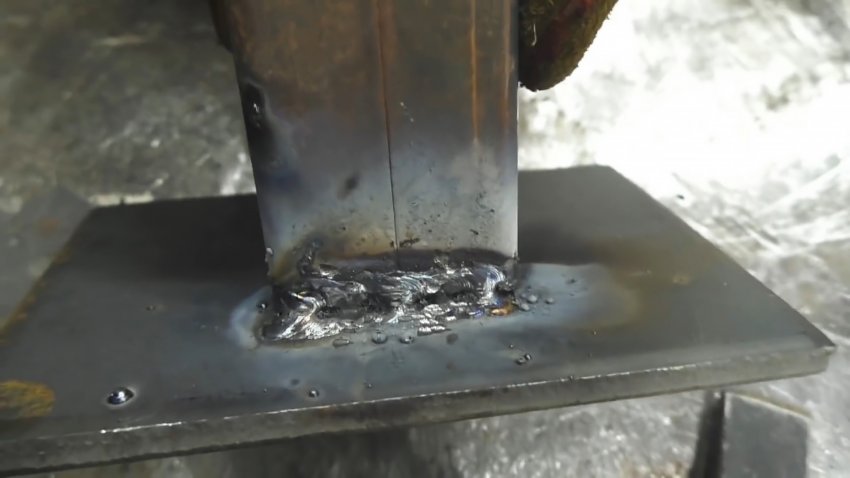

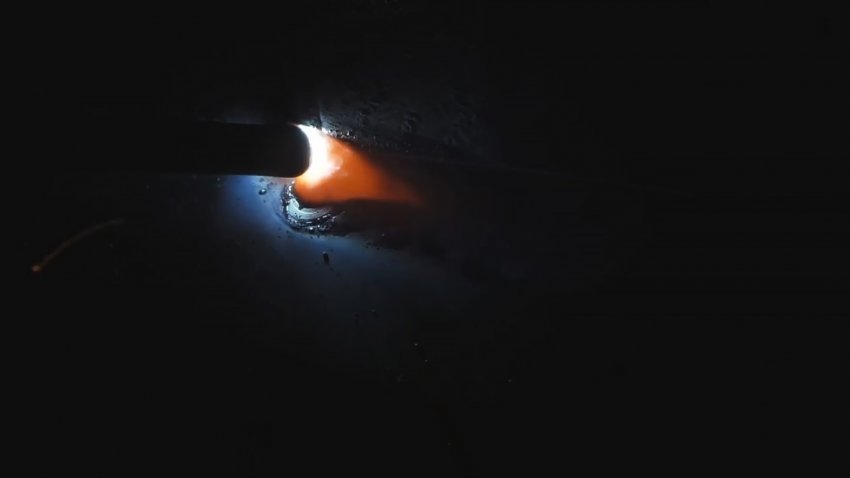

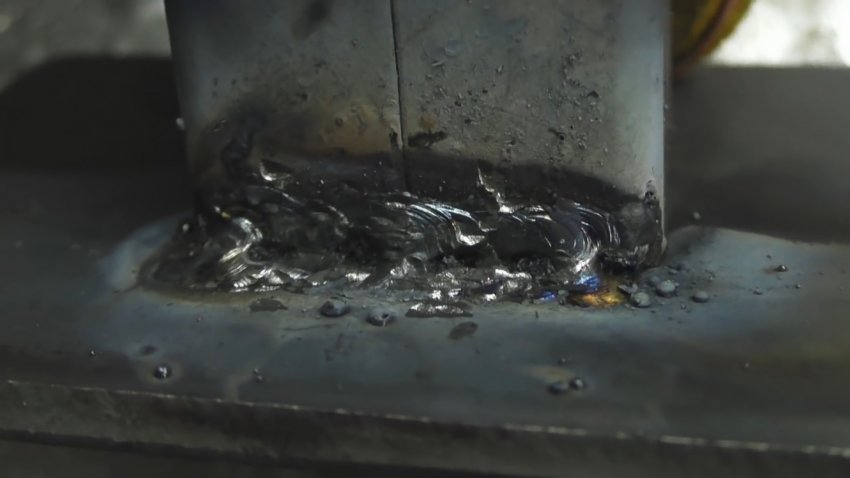

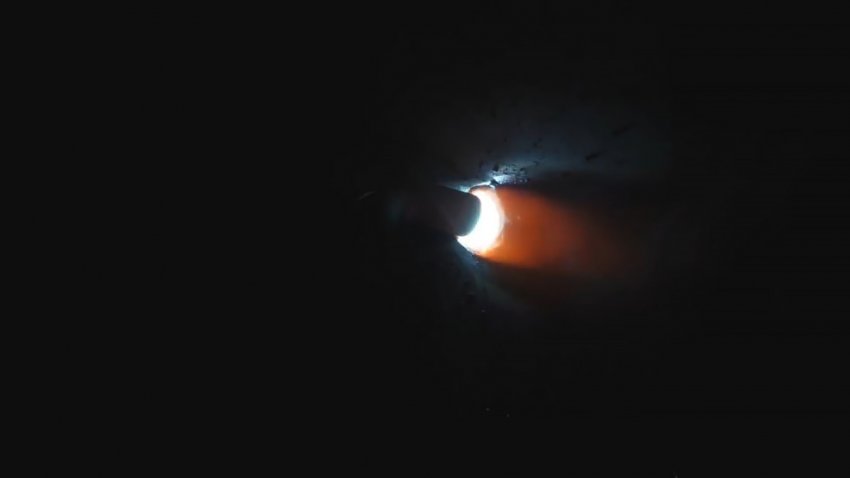

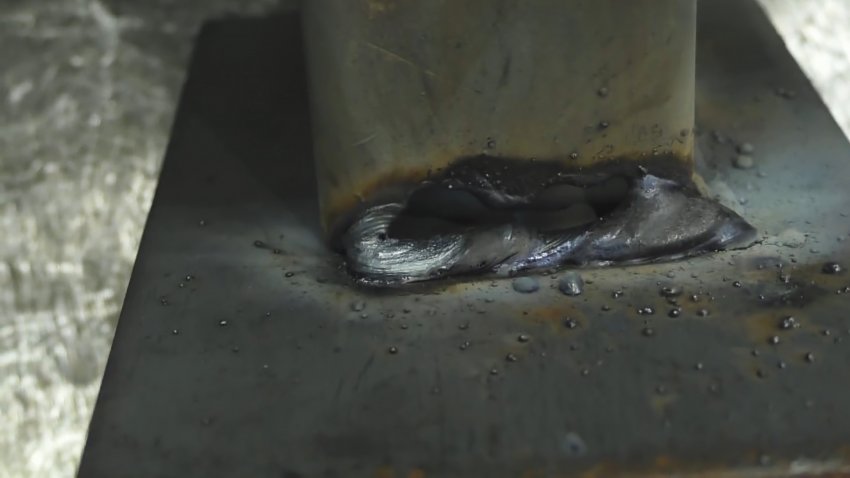

Иногда в домашнем хозяйстве или на работе возникает необходимость приваривания тонкостенной профильной трубы к толстому листовому металлу, например, к закладной при возведении забора, ограждения палисадника и для других целей. В этом случае не годятся приемы, применяемые, как при сварке двух тонкостенных деталей, так и двух толстостенных. Ошибки в основном связаны с устанавливаемой величиной сварочного тока и движением электрода во время процесса сварки. Понадобится тонкостенная профильная труба; толстый листовой металл (закладная); сварочный аппарат; электроды с рутил-целлюлозной обмазкой диаметром до 3 мм; молоток для отбивки шлака; металлическая щетка. Сварочные электроды широкого назначения на АлиЭкспресс со скидкой - http://alii.pub/606j2h Процесс приварки тонкостенной профильной трубы к толстому металлу (закладной) Одной из основных ошибок при сварке тонкого металла с толстым является поперечные колебательные движения электрода после разжигания электрической дуги, симметричные относительно продольной линии сварки. В результате толстый металл не страдает, а тонкий перегревается и прогорает. Другая ошибка связана с установлением малого сварочного тока в пределах 60-70 А, что приводит к не сплавлению металла несмотря на то, что движения электрода были такими же, как и в первом случае. Здесь наблюдается простая нехватка энергии сварочной дуги. Поскольку вторая деталь довольно толстая, необходимо варить при большем токе и так двигать электрод, чтобы основная часть энергии сварочной дуги поглощалась толстым металлом, тогда тонкий металл не будет перегреваться, останется целым и сварочный шов получится качественным. Но если при большом сварочном токе, например, 100 А совершать поперечные движения электродом от толстого металла к тонкому, то вновь появляется большая вероятность прожога тонкого металла и вместо сплошного сварочного шва появятся дыры. Чтобы качественно приварить тонкий металл к толстому, снижаем величину сварочного тока до 90 А, а электрод после зажигания электрической дуги ведем вдоль линии сварки по толстому металлу и только слегка касаемся тонкого металла. Любые колебательные движения при этом исключаются. В этом случает достаточная энергия электрической дуги из-за отсутствия поперечно-колебательных движений концом электрода в большей мере передается толстому металлу и тонкий металл не прогорает, а полноценно участвует в образовании сплошного и прочного сварочного шва.
