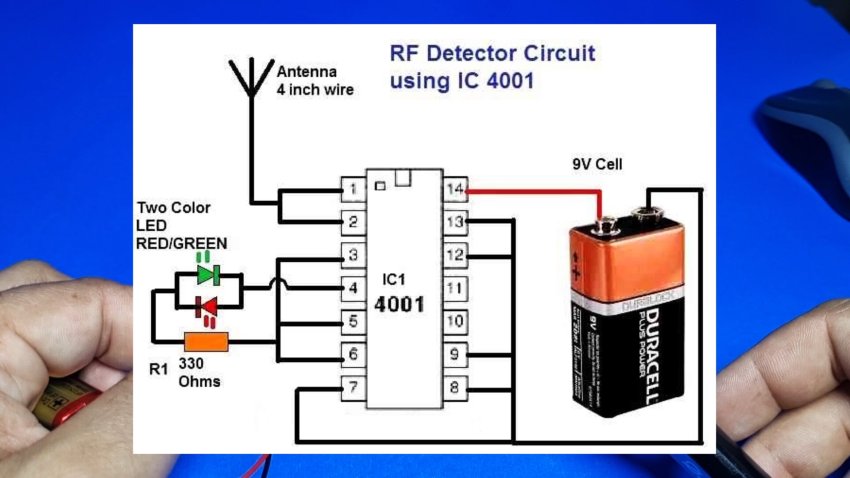

1. Детектор радиосигнала и скрытой проводки на микросхеме

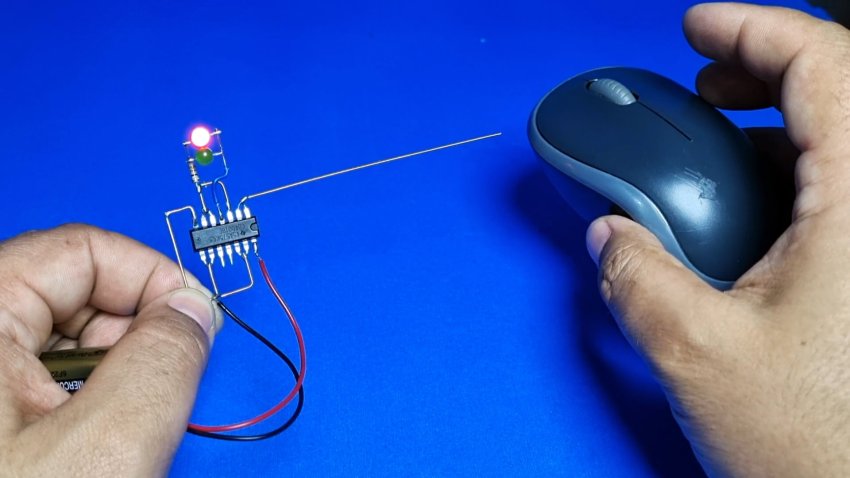

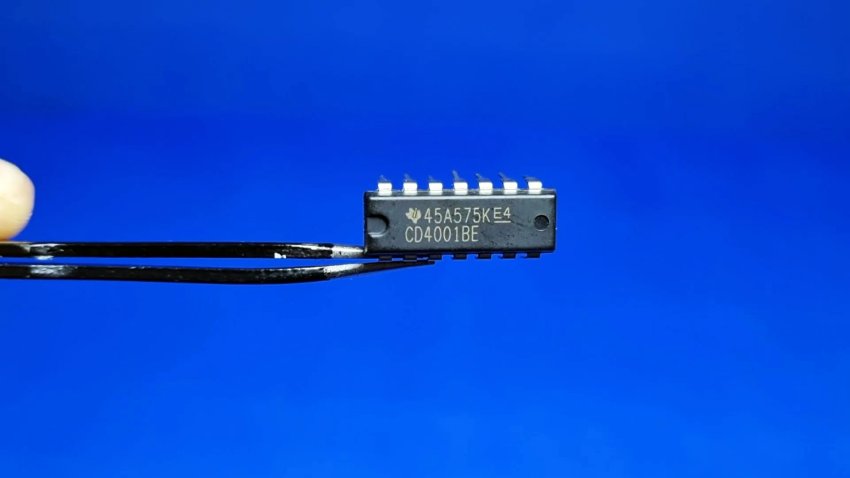

Детектор построен на одной очень распространенной микросхеме 4001 серии.

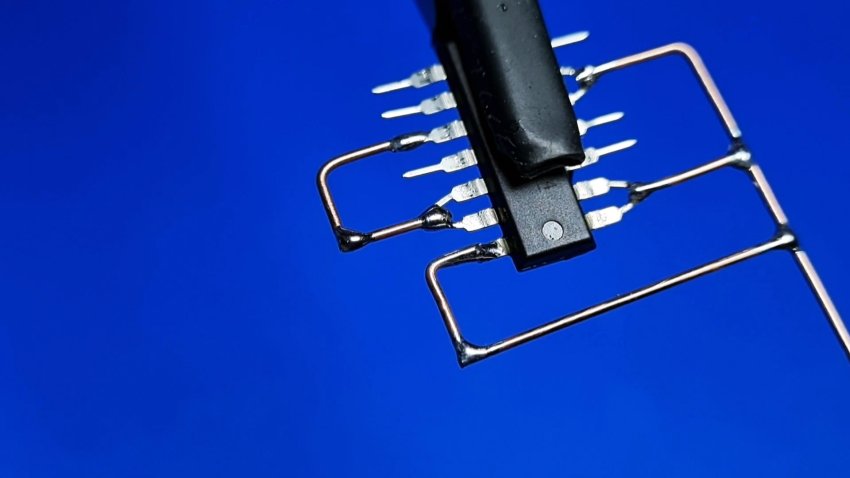

Память все можно быстро навесным монтажом, используя перемычки из одножильных проводов.

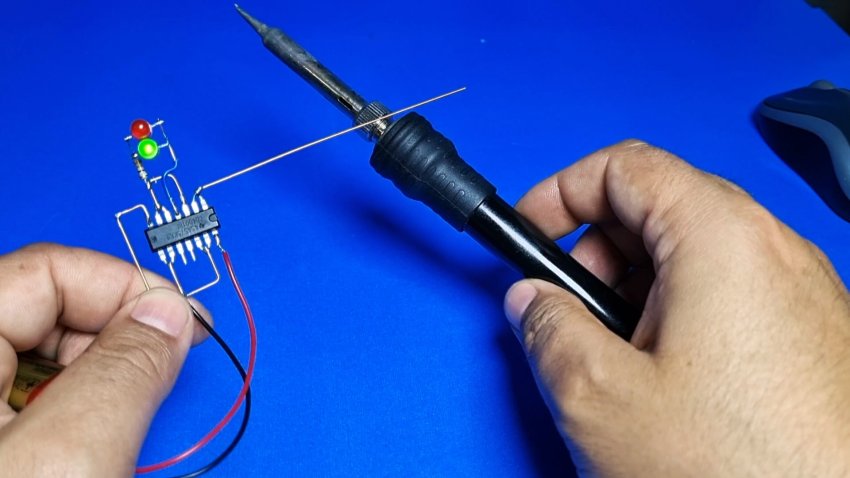

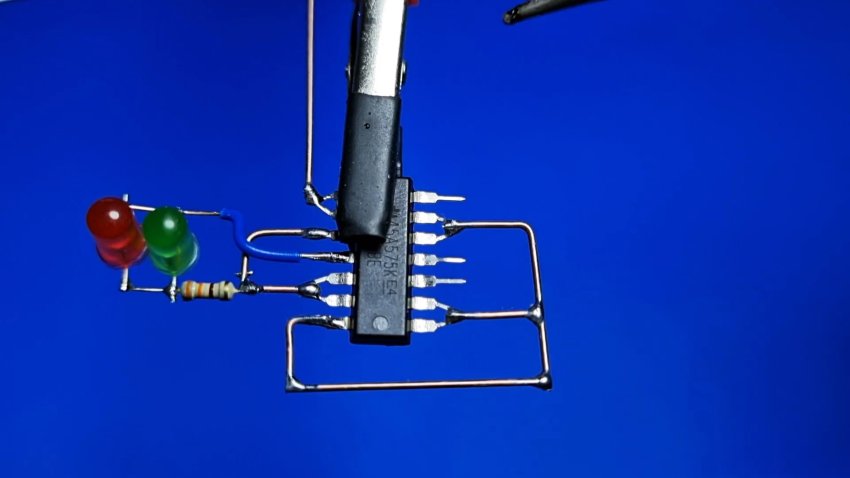

Далее припаиваются светодиоды включенные встречно-паралельно, резистор и колодка питания с антенной, в роли которой идет кусок провода.

Схема не требует наладки и при правильной сборе работает сразу при подаче питания.

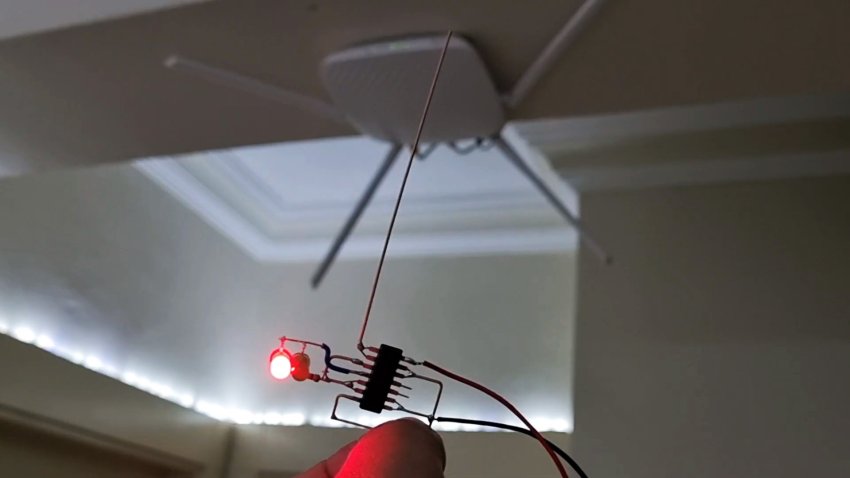

Как уже говорилось: детектор реагирует на излучение радиосигнала и на токоведущие проводники.

2. Детектор скрытой проводки и радиосигнала на транзисторах

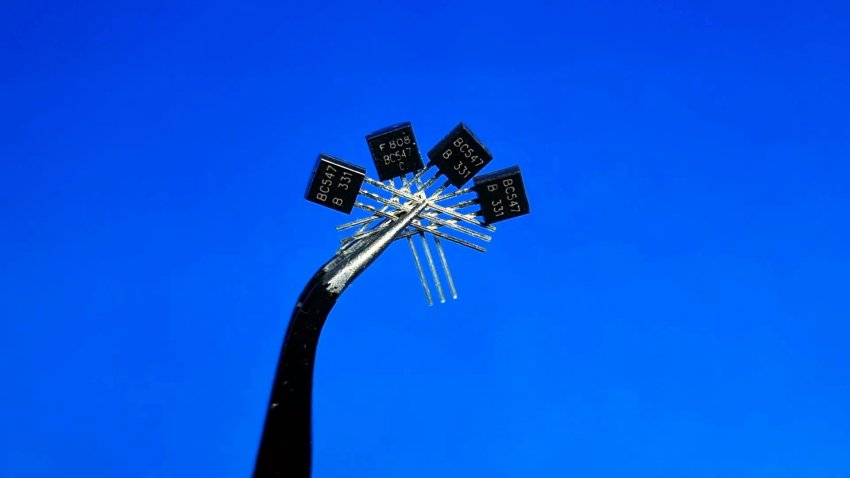

Если нет микросхемы под рукой, всегда найдутся транзисторы. В данном примере используются самые распространенные - BC547.

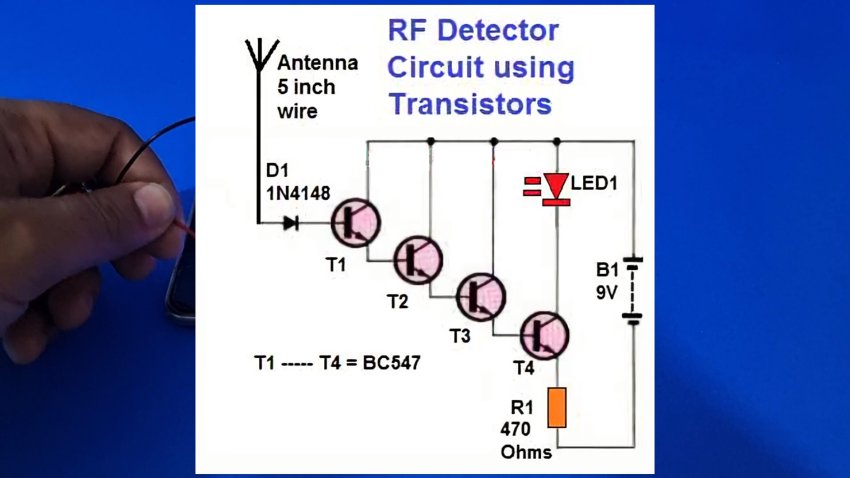

Схема также очень проста. На схеме 4 транзистора могут дать возбуждение, поэтому использовано 3.

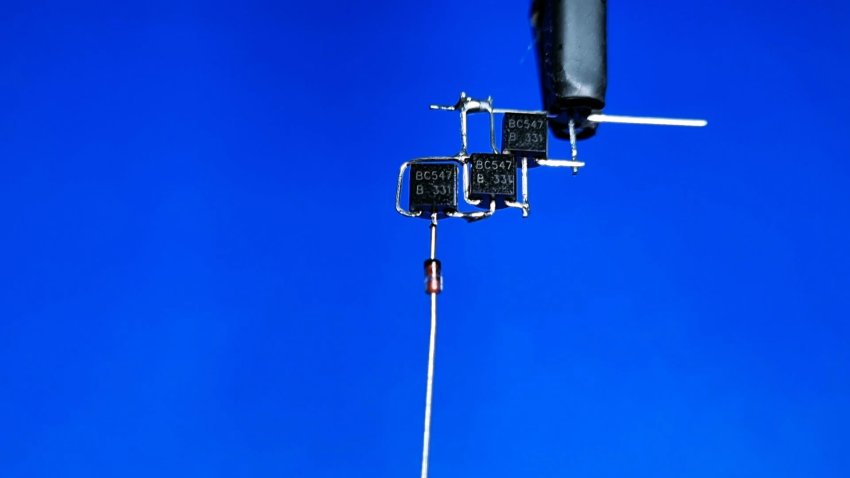

Пайка навесным монтажом занимает не более 15 минут.

Проверка в действии.

3. Детектор мощности радиосигнала

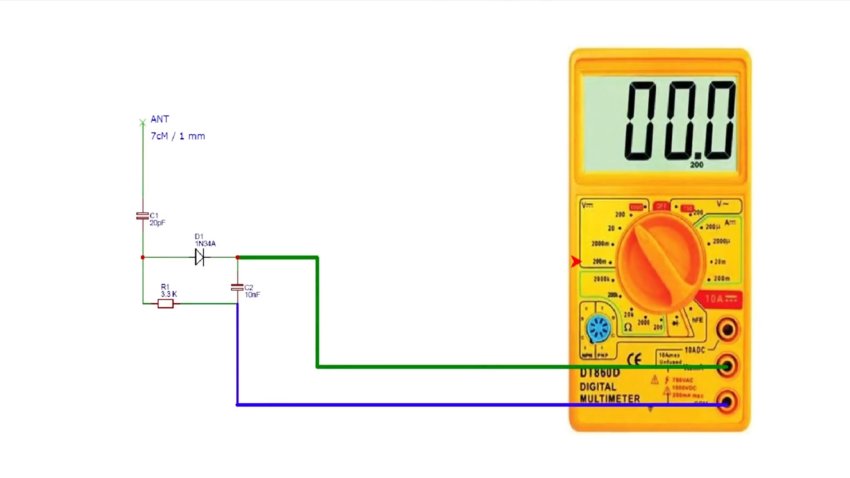

Детектор несущего радиосигнала не нуждается в питании и выполнен в виде приставки к мультиметру.

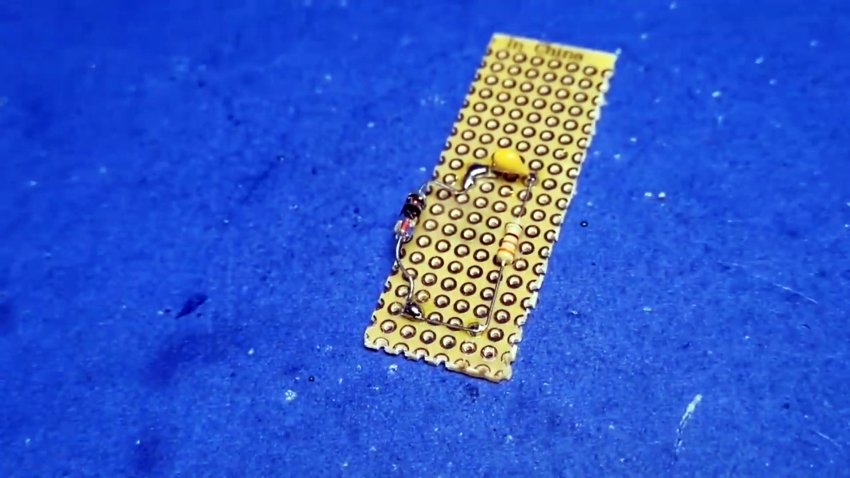

В этом примере собран на плате.

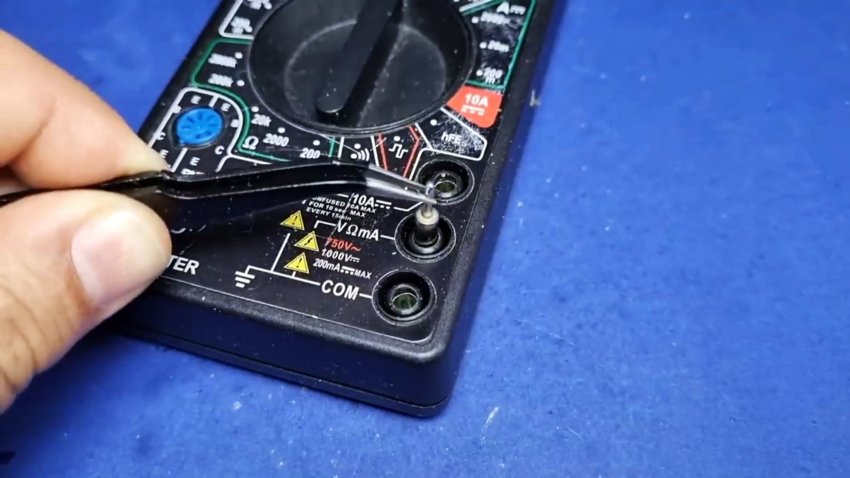

Подключается к мультиметр при помощи клемм от сломанных щупов.

Очень необходимая вещь при настройке гетеродинов или других передатчиков.

Отличная подборка простых для повторения схем детекторов. Первые два варианта способны выполнять сразу две функции: детектора скрытой проводки и радиосигнала. Последний способен определить мощность несущего радиосигнала. Эта небольшая приставка к мультиметру поможет в настройке или поиске радиопередатчиков. 1. Детектор радиосигнала и скрытой проводки на микросхеме Детектор построен на одной очень распространенной микросхеме 4001 серии. Память все можно быстро навесным монтажом, используя перемычки из одножильных проводов. Далее припаиваются светодиоды включенные встречно-паралельно, резистор и колодка питания с антенной, в роли которой идет кусок провода. Схема не требует наладки и при правильной сборе работает сразу при подаче питания. Как уже говорилось: детектор реагирует на излучение радиосигнала и на токоведущие проводники. 2. Детектор скрытой проводки и радиосигнала на транзисторах Если нет микросхемы под рукой, всегда найдутся транзисторы. В данном примере используются самые распространенные - BC547. Схема также очень проста. На схеме 4 транзистора могут дать возбуждение, поэтому использовано 3. Пайка навесным монтажом занимает не более 15 минут. Проверка в действии. 3. Детектор мощности радиосигнала Детектор несущего радиосигнала не нуждается в питании и выполнен в виде приставки к мультиметру. В этом примере собран на плате. Подключается к мультиметр при помощи клемм от сломанных щупов. Очень необходимая вещь при настройке гетеродинов или других передатчиков.
